शिकंजा प्रकार लंगर श्रृंखला रिलीज़र. जहाज डेक और बुलचेड स्थापना के लिए जलरोधक केबल क्लैंच (सीबी 289-81)
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी*289-81 | नाममात्र श्रृंखला व्यास: | 25 मिमी से 122 मिमी |
|---|---|---|---|
| सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | स्टील स्क्रू टाइप एंकर रिलीजर,सीसीएस स्क्रू टाइप एंकर रिलीजर,सीबी 289-81 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
स्क्रू टाइप एंकर चेन रिलीजर | शिप डेक और बल्कहेड इंस्टालेशन के लिए वॉटरटाइट केबल क्लेंच (सीबी 289-81)
उत्पाद अवलोकन
सीबी 289-81 स्क्रू टाइप एंकर चेन रिलीजर, जिसे केबल क्लेंच या एंकर केबल रिलीजर भी कहा जाता है, का उपयोग एंकर चेन के अंतिम लिंक को सुरक्षित करने और आवश्यकता पड़ने पर नियंत्रित रिलीज की अनुमति देने के लिए किया जाता है। इसे जहाज के डिजाइन, स्थापना स्थान, वॉटरटाइट आवश्यकता और संचालन व्यवस्था के अनुसार जहाज के डेक पर, बल्कहेड पर, या एंकर चेन लॉकर सीमा पर व्यवस्थित किया जा सकता है।
यह स्क्रू-संचालित केबल क्लेंच आपूर्ति किए गए पैरामीटर तालिका के आधार पर 25 मिमी से 122 मिमी तक नाममात्र श्रृंखला व्यास को कवर करता है, और ग्रेड 2 और ग्रेड 3 एंकर चेन के लिए कहा गया है। शिपयार्ड, मरम्मत यार्ड, जहाज मालिकों और इंजीनियरिंग खरीदारों के लिए, मुख्य पुष्टिकरण बिंदु चेन आकार, एंकर चेन ग्रेड, माउंटिंग स्थिति, वॉटरटाइट फ़ंक्शन परीक्षण, ऑपरेटिंग क्लीयरेंस, सामग्री, सतह संरक्षण, प्रमाणपत्र स्कोप हैं, और क्या प्रोजेक्ट ड्राइंग में सीबी 289-81 या किसी अन्य पुष्टि किए गए संशोधन की आवश्यकता है।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: स्क्रू प्रकार एंकर चेन रिलीजर / केबल क्लेंच → एंकर चेन एंड लिंक को सुरक्षित करता है और पोत प्रक्रिया के अनुसार नियंत्रित रिलीज का समर्थन करता है।
- तकनीकी मानक: आपूर्ति के अनुसार सीबी 289-81 → यदि परियोजना दस्तावेज़ सीबी* 289-91 को भी संदर्भित करता है तो सटीक मानक संशोधन की पुष्टि की जानी चाहिए।
- नाममात्र श्रृंखला व्यास सीमा: 25 मिमी से 122 मिमी → जब जहाज का चित्र मेल खाता है तो छोटे जहाजों, टगबोट, वर्कबोट, अंतर्देशीय जहाजों और अन्य जहाज प्रकारों के लिए कई लंगर श्रृंखला आकार शामिल होते हैं।
- लागू चेन ग्रेड: ग्रेड 2 और ग्रेड 3 एंकर चेन → चेन ग्रेड और एंड-लिंक आयामों को चयन से पहले जांचा जाना चाहिए।
- स्थापना की स्थिति: जहाज का डेक, बल्कहेड, या एंकर चेन लॉकर सीमा → बढ़ते ढांचे, ऑपरेटिंग क्लीयरेंस और वॉटरटाइट सीमा की पुष्टि ड्राइंग द्वारा की जानी चाहिए।
- संचालन: पेंच-संचालित यांत्रिक व्यवस्था → सही ढंग से स्थापित और रखरखाव किए जाने पर व्यावहारिक रोटरी संचालन और विश्वसनीय रिलीज/सुरक्षित कार्रवाई के लिए डिज़ाइन किया गया।
- वॉटरटाइट आवश्यकता: वॉटरटाइट फ़ंक्शन परीक्षण निर्दिष्ट है → परीक्षण विधि, दबाव, अवधि और स्वीकृति मानदंड परियोजना या वर्ग की आवश्यकता का पालन करना चाहिए।
- सामग्री और फिनिश: सी-एमएन स्टील या स्टेनलेस स्टील, Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वनाइजिंग, या ऑर्डर के अनुसार अनुकूलित सतह उपचार के साथ उपलब्ध है।
मुख्य तकनीकी पैरामीटर
सीबी 289-81 स्क्रू टाइप एंकर चेन रिलीजर के लिए मुख्य वेबपेज चयन आयाम। जब तक अन्यथा न कहा जाए, आयाम मिमी में हैं। पूरी आपूर्ति की गई आयाम तालिका इंजीनियरिंग संदर्भ अनुभाग में रखी गई है।
| नाममात्र श्रृंखला दीया. (मिमी) | बी | डी | एल | एल3 | एच | एच 1 | लगभग। वजन (किलो) |
| 25-34 | 120 | 200 | 228 | 140 | 280 | 80 | 20 |
| 37-43 | 140 | 250 | 243 | 145 | 300 | 96 | 36 |
| 45-53 | 180 | 320 | 327 | 197 | 380 | 120 | 78 |
| 57-67 | 220 | 400 | 390 | 225 | 480 | 140 | 104 |
| 72-82 | 235 | 400 | 425 | 250 | 510 | 148 | 149 |
| 87-102 | 250 | 400 | 457 | 272 | 560 | 155 | 183 |
| 107-122 | 270 | 400 | 465 | 285 | 630 | 170 | 225 |
चयन एवं पूछताछ गाइड
चरण 1: उत्पाद का नाम और मानक संदर्भ की पुष्टि करें: स्क्रू प्रकार एंकर चेन रिलीजर / केबल क्लेंच, सीबी 289-81 या सटीक परियोजना-निर्दिष्ट संशोधन।
चरण 2: पोत एंकर चेन विनिर्देश के अनुसार नाममात्र एंकर चेन व्यास सीमा, चेन ग्रेड और एंड-लिंक / बिटर-एंड व्यवस्था की पुष्टि करें।
चरण 3: स्थापना स्थिति की पुष्टि करें: डेक, बल्कहेड, या चेन लॉकर सीमा, जिसमें उपलब्ध स्थान, संचालन दिशा, उद्घाटन की स्थिति और वॉटरटाइट सीमा शामिल है।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, स्टेनलेस स्टील, या अन्य निर्दिष्ट स्टील ग्रेड, किसी भी सामग्री प्रमाणपत्र आवश्यकता के साथ।
चरण 5: सतह के उपचार और संक्षारण संरक्षण की पुष्टि करें: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड फिनिश, अंतिम पेंट सिस्टम, या अनुकूलित सतह उपचार।
चरण 6: कोटेशन से पहले निरीक्षण और प्रमाणपत्र के दायरे की पुष्टि करें: यदि आवश्यक हो तो वॉटरटाइट फ़ंक्शन परीक्षण, निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग निरीक्षण, या गवाह निरीक्षण।
चरण 7: मात्रा, पोत प्रकार, स्थापना ड्राइंग या संदर्भ फोटो, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय और किसी भी वर्गीकरण सोसायटी की आवश्यकता प्रदान करें।
संरचना
पेंच-संचालित बॉडी | एंकर चेन एंड-लिंक क्लेंचिंग इंटरफ़ेस | पोत लेआउट के अनुसार मैनुअल/रिमोट ऑपरेटिंग कनेक्शन | डेक या बल्कहेड माउंटिंग इंटरफ़ेस | वॉटरटाइट सीलिंग व्यवस्था | निरीक्षण और कोटिंग सतह | वैकल्पिक स्टेनलेस स्टील निष्पादन
डिज़ाइन, स्थापना और गुणवत्ता लाभ
- स्क्रू-संचालित संरचना एंकर चेन एंड लिंक की क्रमिक यांत्रिक सुरक्षा और रिलीज का समर्थन करती है, जो उपयोगी है जहां एक सरल, मजबूत और सेवा योग्य व्यवस्था की आवश्यकता होती है।
- पोत ड्राइंग द्वारा समर्थित होने पर स्थापना को डेक या बल्कहेड स्थिति पर व्यवस्थित किया जा सकता है; माउंटिंग विवरण, सुदृढीकरण और वॉटरटाइट सीमा की जांच शिपयार्ड या डिज़ाइन कार्यालय द्वारा की जानी चाहिए।
- आपूर्ति की गई आकार सीमा 25 मिमी से 122 मिमी श्रृंखला व्यास तक होती है, जो श्रृंखला विनिर्देश से मेल खाने पर छोटी नावों, टगबोट, वर्कबोट, सेवा जहाजों और अंतर्देशीय जहाजों सहित विभिन्न पोत आकारों के लिए केबल क्लेंच का चयन करने की अनुमति देती है।
- वॉटरटाइट फ़ंक्शन परीक्षण को आपूर्ति किए गए विनिर्देश में सूचीबद्ध किया गया है, जो सीलिंग डिज़ाइन और इंस्टॉलेशन इंटरफ़ेस को महत्वपूर्ण क्रय और निरीक्षण बिंदु बनाता है।
- सी-एमएन स्टील और स्टेनलेस स्टील विकल्प खरीदार को संक्षारण वातावरण, रखरखाव अपेक्षा, पोत पेंट सिस्टम और परियोजना बजट से मेल खाने की अनुमति देते हैं।
- अत्यधिक परिचालन प्रयास से बचने के लिए निर्माण, सतह के उपचार और अंतिम असेंबली के बाद सुचारू संचालन के लिए घूर्णन और पेंच संपर्क क्षेत्रों की जांच की जानी चाहिए।
- सतह के उपचार को प्रोजेक्ट कोटिंग विनिर्देश के अनुसार एपॉक्सी शॉप प्राइमर, गैल्वनाइजिंग या अनुकूलित कोटिंग के साथ Sa 2.5 ब्लास्टिंग के रूप में व्यवस्थित किया जा सकता है।
कस्टम विशेषताएँ
- मानक: आपूर्ति के अनुसार सीबी 289-81 → इस संदर्भ का उपयोग तब करें जब शिपयार्ड या मालिक विनिर्देश इस स्क्रू प्रकार के एंकर रिलीजर की मांग करते हैं।
- उत्पाद का नाम: स्क्रू टाइप एंकर चेन रिलीजर / केबल क्लेंच → एंकर चेन एंड लिंक को सुरक्षित करने और रिलीज करने के लिए उपयोग किया जाता है, उठाने की सेवा के लिए नहीं।
- नाममात्र श्रृंखला व्यास: 25-122 मिमी → वास्तविक लंगर श्रृंखला व्यास और प्रोजेक्ट ड्राइंग के अनुसार चयन करें।
- एंकर चेन ग्रेड: ग्रेड 2 / ग्रेड 3 → चेन ग्रेड और एंड-लिंक आयाम की पुष्टि विनिर्माण से पहले की जानी चाहिए।
- स्थापना: डेक / बल्कहेड / चेन लॉकर सीमा → स्थापना इंटरफ़ेस और वॉटरटाइट क्षेत्र को पोत व्यवस्था ड्राइंग का पालन करना चाहिए।
- ऑपरेशन: स्क्रू-संचालित मैकेनिकल रिलीज → ऑपरेटिंग हैंडल, रॉड, या रिमोट ऑपरेशन लेआउट की पुष्टि पोत के डिजाइन के अनुसार की जानी चाहिए।
- वॉटरटाइट फ़ंक्शन: आपूर्ति किए गए विनिर्देश के अनुसार आवश्यक परीक्षण → परियोजना की आवश्यकता के अनुसार परीक्षण विधि और स्वीकृति मानदंड की पुष्टि की जानी चाहिए।
- सामग्री: सी-एमएन स्टील या स्टेनलेस स्टील → ऑर्डर से पहले सटीक ग्रेड और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
- भूतल उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वनाइज्ड, या अनुकूलित → अंतिम फिनिश परियोजना संक्षारण संरक्षण आवश्यकता का पालन करती है।
- प्रमाणपत्र की आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → कोटेशन से पहले वर्ग अनुमोदन, गवाह निरीक्षण और प्रमाणपत्र स्तर की पुष्टि की जानी चाहिए।
यह काम किस प्रकार करता है
एंकर चेन एंड लिंक को केबल क्लेंच द्वारा तय किया जाता है → स्क्रू मैकेनिज्म सामान्य सेवा के दौरान लिंक को सुरक्षित रखता है → जब रिलीज की आवश्यकता होती है तो ऑपरेटर निर्दिष्ट स्थान से स्क्रू / नियंत्रण व्यवस्था को बदल देता है → अंतिम लिंक को पोत प्रक्रिया के अनुसार जारी किया जाता है → वॉटरटाइट फ़ंक्शन को प्रोजेक्ट परीक्षण आवश्यकता के अनुसार जांचा जाता है
अनुप्रयोग
छोटे जहाज़ | टगबोट्स | वर्कबोट्स | सेवा नौकाएँ | गश्ती नौकाएँ | सरकारी जहाज़ | अंतर्देशीय जहाज़ | एंकर चेन लॉकर | डेक एंकर चेन अंत सुरक्षित स्थिति | बल्कहेड एंकर चेन अंत सुरक्षित स्थिति | नवनिर्माण एवं मरम्मत परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता, निर्विवाद परीक्षण की आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

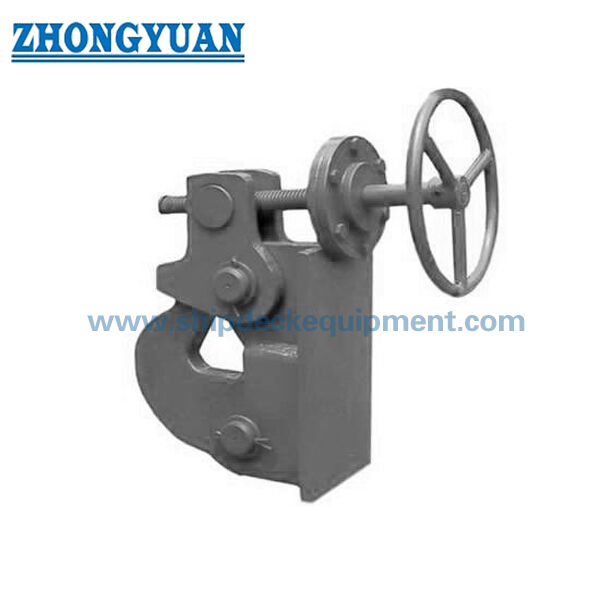

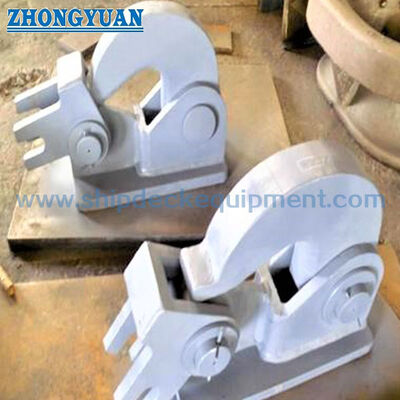

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: सही CB 289-81 स्क्रू टाइप एंकर चेन रिलीजर का चयन कैसे किया जाना चाहिए?
A1: नाममात्र एंकर चेन व्यास, चेन ग्रेड, एंड-लिंक व्यवस्था, स्थापना स्थिति, ऑपरेटिंग क्लीयरेंस और पोत ड्राइंग द्वारा मॉडल का चयन करें। आपूर्ति की गई टेबल कवर चेन का व्यास 25 मिमी से 122 मिमी तक है।
Q2: क्या इस केबल क्लेंच को डेक और बल्कहेड दोनों स्थितियों पर स्थापित किया जा सकता है?
A2: जब जहाज का डिज़ाइन माउंटिंग इंटरफ़ेस और वॉटरटाइट सीमा का समर्थन करता है तो इसे डेक या बल्कहेड स्थिति पर व्यवस्थित किया जा सकता है। शिपयार्ड या डिज़ाइन कार्यालय को सुदृढीकरण, उद्घाटन स्थान, संचालन दिशा और निरीक्षण आवश्यकता की पुष्टि करनी चाहिए।
Q3: क्या प्रत्येक ऑर्डर के साथ क्लास प्रमाणपत्र स्वचालित रूप से प्रदान किए जाते हैं?
ए3: नहीं। कक्षा से संबंधित प्रमाण पत्र, गवाह निरीक्षण, सामग्री का पता लगाने की क्षमता, और निर्विवाद परीक्षण दस्तावेज की कोटेशन से पहले पुष्टि की जानी चाहिए और परियोजना की आवश्यकता और कक्षा अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जाना चाहिए।
