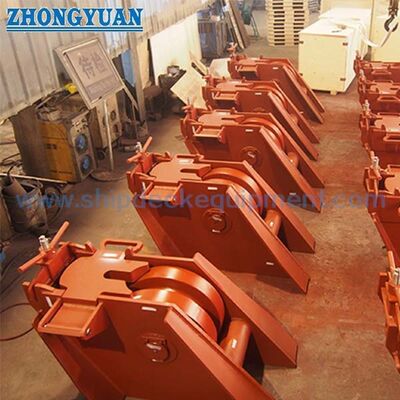

रोलर बार टाइप एंकर चेन स्टॉपर -- GB/T 3844 42 ′′ 132 मिमी एंकर चेन के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी/टी 3844-2000 | प्रकार: | रोलर लीवर प्रकार |
|---|---|---|---|
| चेन का आकार: | 42-132 मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलर कास्ट आयरन, स्टील फोर्जिंग |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| प्रमुखता देना: | रोलर लीवर चेन स्टॉपर,समुद्री रोलर लीवर चेन स्टॉपर,जीबी / टी 3844-2000 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
रोलर बार टाइप एंकर चेन स्टॉपर | 42-132 मिमी एंकर चेन के लिए जीबी/टी 3844
उत्पाद अवलोकन
जीबी/टी 3844 रोलर बार टाइप एंकर चेन स्टॉपर एक डेक-स्थापित चेन होल्डिंग डिवाइस है जिसका उपयोग जहाज एंकरिंग व्यवस्था में एंकर चेन और एंकर को रखने के बाद एंकर को सुरक्षित करने के लिए किया जाता है। इसे आमतौर पर विंडलैस द्वारा उठाए गए होल्डिंग लोड को कम करने और भारी समुद्री परिस्थितियों में चेन को नियंत्रित रखने के लिए एंकर चेन लाइन में व्यवस्थित किया जाता है।
यह पृष्ठ नाममात्र व्यास 44 से 132 के लिए जीबी/टी 3844-2000 रोलर लीवर/रोलर बार प्रकार पर केंद्रित है, जो आपूर्ति की गई पैरामीटर तालिका के अनुसार चेन व्यास 42 से 132 मिमी को कवर करता है। इंजीनियरिंग चयन के लिए, स्टॉपर बार / गेट बार को जाली मिश्र धातु इस्पात के रूप में निर्दिष्ट किया गया है, स्टॉपर क्षेत्र के चारों ओर साइड दीवार प्लेटों को विशेष रूप से मजबूत किया गया है, और शाफ्ट स्नेहन डिजाइन चेन व्हील / रोलर के लचीले रोटेशन का समर्थन करता है। पोत स्थापना स्थिति और श्रृंखला प्रवेश/निकास कोण प्रदान किए जाने चाहिए क्योंकि वे सीधे श्रृंखला स्टॉपर ऊंचाई और श्रृंखला-लाइन संरेखण को प्रभावित करते हैं।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: रोलर बार प्रकार एंकर चेन स्टॉपर → एंकरिंग ऑपरेशन के बाद एंकर चेन और एंकर स्थिति को बनाए रखता है और विंडलैस होल्डिंग लोड को कम करता है।
- तकनीकी मानक: जीबी/टी 3844-2000 → मानक प्रकार, नाममात्र व्यास सीमा, मुख्य आयाम और उद्धरण चयन के लिए संदर्भ।
- चेन व्यास सीमा: नाममात्र व्यास 44-132 के माध्यम से 42-132 मिमी → मानक तालिका सीमा के लिए उपयुक्त; छोटी श्रृंखला के आकार की अलग से पुष्टि की जानी चाहिए।
- ताकत का आधार: आपूर्ति किए गए विवरण के अनुसार एंकर श्रृंखला के न्यूनतम ब्रेकिंग लोड के 80% के संदर्भ में डिज़ाइन किया गया है → यह एक डिज़ाइन का आधार है, न कि वेबपेज एसडब्ल्यूएल घोषणा।
- स्टॉपर बार / गेट बार: आपूर्ति किए गए विनिर्माण नोट के अनुसार जाली मिश्र धातु इस्पात → चेन-संपर्क होल्डिंग बिंदु के लिए चयनित जहां स्थानीय बल केंद्रित है।
- साइड वॉल प्लेट्स: स्टॉपर बार क्षेत्र के चारों ओर विशेष रूप से प्रबलित → स्टॉपर बॉडी और डेक फाउंडेशन में एंकर चेन पुल के स्थानांतरण का समर्थन करता है।
- शाफ्ट और रोलर डिज़ाइन: स्नेहन व्यवस्था लचीली चेन व्हील / रोलर रोटेशन का समर्थन करती है → ऑपरेशन के दौरान आंदोलन, रखरखाव और चेन संरेखण में मदद करती है।
- सतह का उपचार: Sa 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → गैल्वेनाइज्ड, पॉलिश, या अनुकूलित फिनिशिंग की पुष्टि परियोजना विनिर्देश द्वारा की जानी चाहिए।
मुख्य तकनीकी पैरामीटर
| नाममात्र व्यास |
चेन दीया. (मिमी) |
एल | एल1 | एल2 | एल3 | एल4 | बी | बी 1 | डी | d1 | डी2 | एच 1 | एच 2 | टी | t1 | वज़न (किग्रा) |
| 44 | 42~44 | 1000 | 370 | 400 | 270 | 80 | 380 | 260 | 484 | 22 | 69 | 392 | 281 | 12 | 32 | 274 |
| 48 | 46~48 | 1050 | 420 | 450 | 300 | 85 | 446 | 286 | 528 | 26 | 73 | 414 | 306 | 12 | 34 | 351 |
| 52 | 50~52 | 1100 | 440 | 500 | 320 | 90 | 510 | 310 | 572 | 32 | 77 | 440 | 338 | 14 | 36 | 451 |
| 56 | 54~56 | 1150 | 450 | 550 | 340 | 92 | 556 | 316 | 600 | 34 | 81 | 460 | 354 | 15 | 38 | 536 |
| 60 | 58~60 | 1200 | 470 | 570 | 360 | 95 | 610 | 330 | 620 | 38 | 87 | 490 | 378 | 16 | 40 | 651 |
| 64 | 62~64 | 1250 | 500 | 600 | 370 | 100 | 666 | 346 | 640 | 40 | 94 | 520 | 400 | 17 | 42 | 753 |
| 68 | 66~68 | 1300 | 550 | 640 | 39 | 102 | 732 | 372 | 680 | 42 | 101 | 540 | 420 | 18 | 45 | 939 |
| 73 | 70~73 | 1350 | 570 | 670 | 41 | 110 | 800 | 400 | 730 | 45 | 109 | 580 | 460 | 20 | 48 | 1178 |
| 78 | 76~78 | 1400 | 610 | 700 | 442 | 115 | 865 | 425 | 780 | 48 | 116 | 630 | 490 | 22 | 50 | 1422 |
| 84 | 81~84 | 1460 | 650 | 740 | 475 | 120 | 940 | 454 | 840 | 50 | 124 | 670 | 530 | 24 | 55 | 1758 |
| 90 | 87~90 | 1540 | 710 | 780 | 507 | 135 | 1030 | 484 | 900 | 55 | 132 | 720 | 570 | 26 | 60 | 2171 |
| 95 | 92~95 | 1600 | 740 | 820 | 535 | 140 | 1080 | 508 | 950 | 58 | 139 | 760 | 610 | 28 | 65 | 2567 |
| 102 | 97~102 | 1680 | 790 | 870 | 572 | 145 | 1150 | 540 | 1020 | 60 | 148 | 800 | 650 | 30 | 70 | 2755 |
| 107 | 105~107 | 1750 | 840 | 900 | 600 | 150 | 1210 | 569 | 1070 | 63 | 154 | 860 | 690 | 32 | 75 | 3640 |
| 114 | 111~114 | 1820 | 880 | 940 | 637 | 160 | 1270 | 598 | 1140 | 68 | 163 | 910 | 740 | 34 | 80 | 4302 |
| 122 | 117~122 | 1880 | 930 | 1010 | 679 | 165 | 1340 | 632 | 1220 | 70 | 173 | 980 | 790 | 36 | 85 | 5326 |
| 132 | 124~132 | 1960 | 1000 | 1080 | 730 | 175 | 1440 | 674 | 1320 | 75 | 185 | 1060 | 860 | 38 | 90 | 6244 |
चयन एवं पूछताछ गाइड
चरण 1: वास्तविक एंकर चेन व्यास के अनुसार जीबी/टी 3844-2000 रोलर बार/रोलर लीवर प्रकार और नाममात्र व्यास 44-132 की पुष्टि करें।
चरण 2: पोत स्थापना स्थिति, विंडलास-टू-हॉज़-पाइप व्यवस्था, चेन प्रवेश कोण और चेन निकास कोण प्रदान करें ताकि चेन स्टॉपर की ऊंचाई और चेन-लाइन संरेखण की जांच की जा सके।
चरण 3: एंकर चेन ग्रेड, चेन न्यूनतम ब्रेकिंग लोड और वर्गीकरण आवश्यकता की पुष्टि करें। 80% चेन न्यूनतम ब्रेकिंग लोड के आपूर्ति किए गए डिज़ाइन आधार को पोत डिज़ाइन और वर्ग अनुमोदन दायरे के विरुद्ध सत्यापित किया जाना चाहिए।
चरण 4: जाली मिश्र धातु इस्पात स्टॉपर बार / गेट बार, साइड वॉल प्लेट्स, बॉडी, शाफ्ट, रोलर और किसी भी सामग्री ट्रैसेबिलिटी आवश्यकता के लिए सामग्री आवश्यकताओं की पुष्टि करें।
चरण 5: सतह के उपचार, एनडीई निरीक्षण क्षेत्र, स्नेहन आवश्यकता, निर्माता प्रमाणपत्र या वर्ग प्रमाणपत्र आवश्यकता, मात्रा, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
चरण 6: यदि चेन स्टॉपर मरम्मत या रेट्रोफिट प्रोजेक्ट के लिए है तो जीए ड्राइंग, इंस्टॉलेशन ड्राइंग, संदर्भ फोटो या प्रतिस्थापन नमूना जानकारी प्रदान करें।
संरचना
डेक-माउंटेड चेन स्टॉपर बॉडी | रोलर बार/रोलर लीवर व्यवस्था | जाली मिश्र धातु इस्पात स्टॉपर बार / गेट बार | प्रबलित साइड दीवार प्लेटें | चेन व्हील/रोलर | चिकनाई युक्त शाफ्ट | चेन होल्डिंग इंटरफ़ेस | माउंटिंग बेस | परियोजना-निर्दिष्ट कोटिंग
एंकर चेन होल्डिंग, निर्माण और इंजीनियरिंग लाभ
- जाली मिश्र धातु इस्पात स्टॉपर बार / गेट बार को चेन-संपर्क होल्डिंग बिंदु के लिए चुना जाता है जहां स्थानीय चेन बल केंद्रित होता है।
- साइड दीवार प्लेटों को स्टॉपर बार क्षेत्र के चारों ओर मजबूत किया जाता है ताकि होल्डिंग बल को विंडलैस द्वारा ले जाने के बजाय स्टॉपर संरचना के माध्यम से स्थानांतरित किया जा सके।
- जब स्टॉपर खोला या छोड़ा जाता है तो रोलर/बार की व्यवस्था चेन की गति को निर्देशित करने में मदद करती है, जबकि चिकनाईयुक्त शाफ्ट लचीली चेन व्हील/रोलर रोटेशन का समर्थन करता है।
- चेन स्टॉपर की ऊंचाई वास्तविक स्थापना स्थिति और चेन प्रवेश / निकास कोणों से मेल खाना चाहिए ताकि चेन लिंक स्टॉपर बार से सही ढंग से मिल सके और असामान्य साइड लोडिंग को कम कर सके।
- आपूर्ति की गई ताकत का संदर्भ एंकर श्रृंखला के न्यूनतम ब्रेकिंग लोड का 80% है; अंतिम चयन की जाँच लंगर श्रृंखला ग्रेड, पोत व्यवस्था, डेक फाउंडेशन और वर्ग अनुमोदन आवश्यकता के साथ की जानी चाहिए।
- एपॉक्सी शॉप प्राइमर के साथ Sa 2.5 ब्लास्टिंग का उपयोग संदर्भ संक्षारण संरक्षण व्यवस्था के रूप में किया जा सकता है, जबकि अंतिम कोटिंग पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
- एनडीई निरीक्षण और सामग्री ट्रैसेबिलिटी को परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है, विशेष रूप से जाली, वेल्डेड, कास्ट और लोड-ट्रांसफर क्षेत्रों के लिए।
कस्टम विशेषताएँ
- मानक: जीबी/टी 3844-2000 → इसका उपयोग तब किया जाता है जब पोत ड्राइंग या खरीद विनिर्देश इस मानक श्रृंखला स्टॉपर प्रकार की मांग करता है।
- प्रकार: रोलर बार / रोलर लीवर प्रकार → एंकर चेन लाइन में एंकर चेन होल्डिंग और विंडलैस लोड में कमी के लिए उपयुक्त।
- नाममात्र व्यास: 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → वास्तविक श्रृंखला व्यास के अनुसार चयनित।
- चेन का आकार: 42-132 मिमी → आपूर्ति की गई तालिका के आधार पर; छोटी श्रृंखला के आकार के लिए अलग डिज़ाइन या अन्य मानक पुष्टि की आवश्यकता होती है।
- डिज़ाइन की ताकत का आधार: एंकर चेन का 80% न्यूनतम ब्रेकिंग लोड → चयन संदर्भ को चेन ग्रेड और वर्गीकरण अनुमोदन के साथ जांचा जाना चाहिए; उत्पाद SWL के रूप में नहीं लिखा गया.
- स्टॉपर बार सामग्री: जाली मिश्र धातु इस्पात → गेट / बार घटक के लिए निर्दिष्ट जहां उच्च श्रृंखला खींचने का विरोध किया जाता है।
- साइड वॉल प्लेट सुदृढीकरण: स्टॉपर क्षेत्र पर सुदृढ़ीकरण → चेन होल्डिंग पॉइंट के आसपास संरचनात्मक समर्थन में सुधार करता है।
- स्थापना डेटा: पोत की स्थिति और चेन प्रवेश / निकास कोण आवश्यक → चेन स्टॉपर ऊंचाई और चेन-लाइन ज्यामिति की पुष्टि करने के लिए उपयोग किया जाता है।
- सामग्री विकल्प: हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कच्चा स्टील, गांठदार कच्चा लोहा, और स्टील फोर्जिंग → उत्पादन से पहले अंतिम घटक सामग्री ग्रेड की पुष्टि की जानी चाहिए।
- भूतल उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वनाइज्ड, पॉलिश, या अनुकूलित फिनिश → अंतिम कोटिंग परियोजना विनिर्देश के अनुसार होती है।
- प्रमाणपत्र की आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, या गवाह निरीक्षण की पुष्टि उद्धरण से पहले की जानी चाहिए।
यह काम किस प्रकार करता है
एंकर चेन स्टॉपर स्थिति के माध्यम से चलती है → चेन व्हील / रोलर चेन लाइन का मार्गदर्शन करता है → जाली मिश्र धातु इस्पात स्टॉपर बार / गेट बार चेन लिंक को संलग्न करता है → चेन पुल को प्रबलित साइड दीवार प्लेटों और स्टॉपर बॉडी के माध्यम से डेक फाउंडेशन में स्थानांतरित किया जाता है → विंडलास होल्डिंग लोड कम हो जाता है → शाफ्ट स्नेहन ऑपरेशन के दौरान लचीले रोलर आंदोलन का समर्थन करता है
अनुप्रयोग
जहाज लंगर व्यवस्था | एंकर विंडलैस डेक क्षेत्र | विंडलैस और हॉस पाइप के बीच चेन स्टॉपर | पूर्वानुमान डेक उपकरण | मालवाहक जहाज | टैंकर | थोक वाहक | कंटेनर जहाज़ | वर्कबोट्स | नवनिर्माण एवं मरम्मत प्रतिस्थापन परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

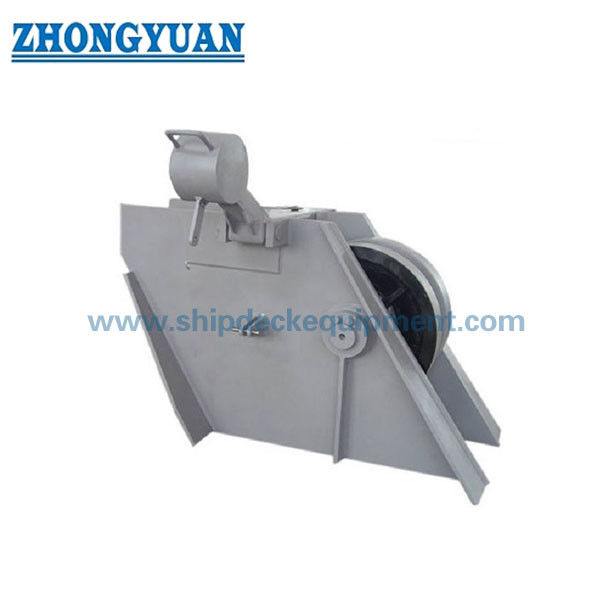

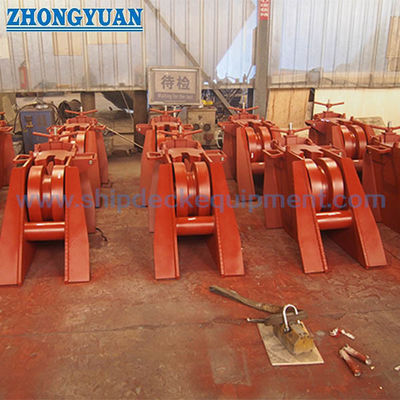

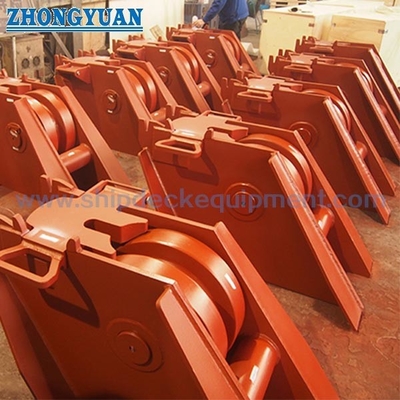

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: चेन स्टॉपर की ऊंचाई की पुष्टि के लिए किस जानकारी की आवश्यकता है?
A1: पोत स्थापना स्थिति, चेन प्रवेश कोण, चेन निकास कोण, विंडलैस और हॉज़ पाइप संबंध, डेक फाउंडेशन व्यवस्था और वास्तविक चेन व्यास प्रदान किया जाना चाहिए। ये आइटम चेन-लाइन संरेखण को प्रभावित करते हैं और क्या स्टॉपर बार चेन लिंक से सही ढंग से मिलता है।
Q2: क्या 80% एंकर चेन न्यूनतम ब्रेकिंग लोड एक उत्पाद SWL है?
ए2: नहीं। दिए गए विवरण में कहा गया है कि चेन स्टॉपर को एंकर चेन के न्यूनतम ब्रेकिंग लोड के 80% के संदर्भ में डिज़ाइन किया गया है। इसे डिज़ाइन ताकत के आधार पर माना जाना चाहिए, न कि सीधे वेबपेज एसडब्ल्यूएल घोषणा के रूप में। अंतिम चयन को चेन ग्रेड, पोत ड्राइंग, डेक फाउंडेशन और वर्ग अनुमोदन आवश्यकता के साथ जांचा जाना चाहिए।
Q3: जाली मिश्र धातु इस्पात स्टॉपर बार और प्रबलित साइड दीवार प्लेटों का उपयोग क्यों करें?
ए3: स्टॉपर बार/गेट बार महत्वपूर्ण चेन-संपर्क होल्डिंग घटक है, इसलिए उच्च-लोड संपर्क क्षेत्र में ताकत का समर्थन करने के लिए जाली मिश्र धातु इस्पात का उपयोग किया जाता है। चेन स्टॉपर बॉडी और डेक फाउंडेशन के माध्यम से एंकर चेन खींचने में मदद करने के लिए साइड दीवार प्लेटों को स्टॉपर स्थिति के चारों ओर मजबूत किया जाता है।
