जहाजों के लिए कास्ट स्टील बार प्रकार एंकर चेन क्लॉपर JIS F 2015
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ2015-1987 | प्रकार: | बार प्रकार |
|---|---|---|---|
| चेन का आकार: | 38-78 मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलर कास्ट आयरन, स्टील फोर्जिंग |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | बार टाइप मूरिंग चेन स्टॉपर,मूरिंग चेन स्टॉपर,जेआईएस एफ2015-1987 शिप मूरिंग उपकरण |
||
उत्पाद विवरण

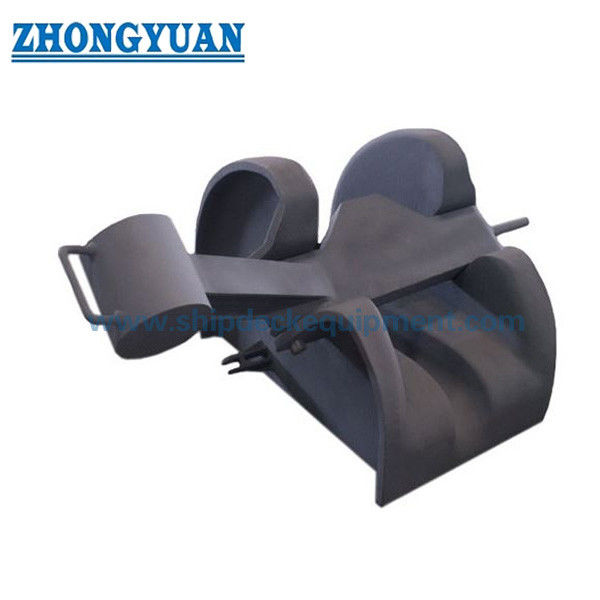

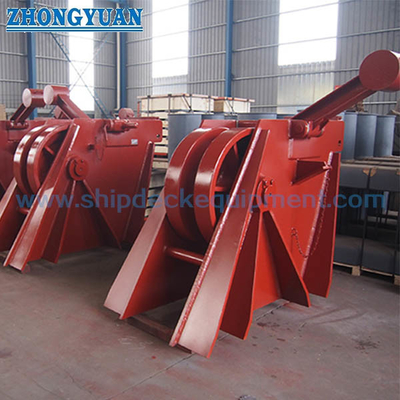

जहाजों के लिए कास्ट स्टील बार प्रकार एंकर चेन क्लॉपर JIS F 2015
उत्पाद का अवलोकन
JIS F 2015 कास्ट स्टील बार प्रकार एंकर चेन टॉपर का उपयोग चेन हावस पाइप और विंडलास के बीच जहाज की एंकरिंग व्यवस्था में किया जाता है। यह एक बार प्रकार का टॉपर है जिसमें एक अंतर्निहित रोलर नहीं है,और यह एक निर्मित नींव पर लगाया जाता है ताकि उचित श्रृंखला पथ संरेखण के लिए स्थापना ऊंचाई समायोजित किया जा सकता है.
इस उत्पाद के लिए रेत ढालना कास्ट स्टील शरीर की गुणवत्ता नियंत्रण एक प्रमुख विनिर्माण बिंदु है। कास्टिंग स्थिरता, आयामी सटीकता, चिकनी श्रृंखला संपर्क क्षेत्रों, बार सीट की स्थिति,और नींव इंटरफ़ेस ध्यान से नियंत्रित किया जाना चाहिए क्योंकि वे स्थापना मिलान को प्रभावितजब चेन को वेंडलास लाइन में सुचारू रूप से उठाने की आवश्यकता होती है तो एक अलग चेन व्हील या रोलर को आमतौर पर क्लॉपर के सामने व्यवस्थित किया जाता है।
त्वरित विनिर्देश
- उत्पाद प्रकारः कास्ट स्टील बार प्रकार का एंकर चेन टॉपर → हावे पाइप और विंडलास के बीच जहाज के एंकरिंग व्यवस्थाओं में इस्तेमाल किया जाता है।
- तकनीकी मानकः JIS F 2015-1987 → प्रकार के नामकरण और मुख्य आयामों के लिए संदर्भ मानक।
- चेन आकार सीमाः 38×78 मिमी → प्रारंभिक मॉडल चयन के लिए सूचीबद्ध एंकर चेन व्यास को कवर करता है।
- संरचनाः बार प्रकार, बिना निर्मित रोलर → सामने की चेन व्हील या रोलर की आवश्यकता होने पर अलग से पुष्टि की जानी चाहिए।
- स्थापना का आधारः निर्मित नींव पर लगाया गया → नींव की ऊंचाई को हावसे पाइप और विंडलास के साथ चेन संरेखण के लिए व्यवस्थित किया जा सकता है।
- विनिर्माण फोकसः रेत मोल्ड कास्ट स्टील बॉडी → कास्टिंग गुणवत्ता, चेन-कॉन्टैक्ट फिनिशिंग, बार सीटिंग और आयामी नियंत्रण महत्वपूर्ण हैं।
- सतह उपचारः Sa2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर की एक परत → जस्ती, पॉलिश या अनुकूलित उपचार सामग्री और परियोजना आवश्यकता के अनुसार चर्चा की जा सकती है।
- प्रमाणपत्र का दायरा: निर्माता प्रमाणपत्र या वर्गीकरण प्रमाणपत्र परियोजना की आवश्यकता और निरीक्षण के दायरे के अनुसार व्यवस्थित किया जा सकता है।
मुख्य तकनीकी मापदंड
| प्रकार | लंगर श्रृंखला दीया। |
आकार ((मिमी) | वजन (किलो) |
|||
| ए | बी | सी | D | |||
| 40 | 38 से 40 | 378 | 540 | 390 | 336 | 111 |
| 44 | 42~44 | 412 | 590 | 424 | 366 | 139 |
| 48 | ४६~४८ | 450 | 640 | 460 | 397 | 176 |
| 52 | 50~52 | 491 | 695 | 494 | 428 | 216 |
| 56 | 54~56 | 528 | 745 | 530 | 457 | 261 |
| 60 | 58~60 | 564 | 795 | 564 | 488 | 319 |
| 64 | 62 से 64 | 600 | 850 | 600 | 517 | 380 |
| 68 | 66~68 | 635 | 900 | 636 | 547 | 452 |
| 73 | 70~73 | 675 | 960 | 678 | 582 | 561 |
| 78 | 76~78 | 715 | 1020 | 720 | 617 | 682 |
चयन और जांच गाइड
चरण 1:JIS F 2015-1987 बार प्रकार के एंकर चेन टॉपर और 38 मिमी से 78 मिमी तक आवश्यक चेन व्यास की पुष्टि करें।
चरण 2:लंगर श्रृंखला व्यास के अनुसार संबंधित प्रकार का चयन करें, फिर जहाज के लंगर डेक की व्यवस्था के खिलाफ A / B / C / D आयामों की जांच करें।
चरण 3:निर्माण की गई नींव की ऊंचाई, चेन हावस पाइप की स्थिति, विंडलास चेन व्हील की स्थिति, और क्या डेक सुदृढीकरण या वर्ग समीक्षा की आवश्यकता है, की पुष्टि करें।
चौथा कदम:यह पुष्टि करें कि आगे की चेन का पहिया या रोलर आपूर्ति के दायरे में शामिल है या शिपयार्ड द्वारा अलग से रखा गया है।
चरण 5:उद्धरण से पहले सामग्री, कास्टिंग निरीक्षण की आवश्यकता, सतह उपचार, कोटिंग प्रणाली और प्रमाण पत्र के दायरे की पुष्टि करें।
चरण 6:पोत का प्रकार, स्थापना की स्थिति, मात्रा, वितरण का स्थान, आवश्यक वितरण समय और यदि उपलब्ध हो तो चित्र या तस्वीरें प्रदान करें।
संरचना
Cast steel stopper body | Bar type chain locking arrangement | No built-in roller | Chain-contact area | Bar seating area | Fabricated foundation interface | Shop primer or customized surface treatment
कास्टिंग, इंस्टॉलेशन और गुणवत्ता लाभ
- रेत मोल्ड कास्टिंग नियंत्रण मुख्य गुणवत्ता फोकस है। कास्टिंग प्रक्रिया को स्वीकार्य समुद्री कास्टिंग मानदंडों के भीतर सिकुड़ने, दरारों, हानिकारक संकेतों और आयामी विचलन को नियंत्रित करना चाहिए।
- चेन-संपर्क सतहों और बार बैठने वाले क्षेत्रों को कास्टिंग के बाद कड़ा स्थानीय संपर्क से बचने और चिकनी एंकर चेन संलग्न करने का समर्थन करने के लिए पहना जाता है।
- पट्टी प्रकार की व्यवस्था सरल है और इसमें एक अंतर्निहित रोलर शामिल नहीं है, जो खरीदारों को सामने की चेन व्हील या गाइड रोलर व्यवस्था से stopper आपूर्ति दायरे को अलग करने में मदद करता है।
- निर्मित नींव शिपयार्ड को हावसे पाइप, चेन टॉपर और विंडलास चेन व्हील के बीच संरेखण के लिए स्थापना ऊंचाई को समायोजित करने की अनुमति देती है।
- आकार तालिका में 38 से 78 मिमी के चेन व्यास शामिल हैं, जो शिपयार्ड और मरम्मत यार्डों को उद्धरण से पहले चेन आकार, लिफाफे के आयाम और वजन की तुलना करने में मदद करती है।
- नींव की ताकत, डेक का सुदृढीकरण, परीक्षण भार,और रखरखाव भार आवश्यकताओं को पोत डिजाइनर या वर्गीकरण सोसायटी द्वारा जांचना चाहिए क्योंकि आपूर्ति पैरामीटर तालिका में भार डेटा प्रदान नहीं किया जाता है.
कस्टम विशेषताएं
- मानकः JIS F 2015-1987 → उपयोग तब किया जाता है जब पोत विनिर्देश JIS बार प्रकार लंगर श्रृंखला stopper आयामों के लिए कहता है।
- प्रकार रेंजः 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → एंकर चेन व्यास के अनुसार चुनें।
- चेन का आकारः 38×78 मिमी → अंतिम मॉडल को वास्तविक एंकर चेन विनिर्देश और पोत के चित्र से मेल खाना चाहिए।
- मुख्य निर्माणः कास्ट स्टील बार प्रकार → कास्ट स्टील stopper शरीर के रूप में तैनात; वैकल्पिक सामग्री विकल्पों की पुष्टि की आवश्यकता है।
- रोलर व्यवस्थाः बिना निर्मित रोलर → सामने की चेन पहिया या रोलर आम तौर पर एक अलग व्यवस्था है जब तक कि सहमत आपूर्ति दायरे में शामिल नहीं है।
- स्थापनाः निर्मित नींव पर स्थापित → नींव के डिजाइन और ऊंचाई समायोजन को शिपयार्ड ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- सतह उपचारः Sa2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर → जस्ती, पॉलिश या अनुकूलित उपचार सामग्री और परियोजना आवश्यकताओं पर निर्भर करता है।
- प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, या गवाह निरीक्षण आदेश से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Anchor chain leaves the hawse pipe → front chain wheel or roller lifts the chain when fitted → chain enters the bar type stopper → stopper bar secures the chain path → fabricated foundation transfers force to ship structure → chain is released for windlass operation when required
आवेदन
Ship anchoring arrangement | Anchor deck equipment | Hawse pipe to windlass chain path | Newbuilding projects | Repair and replacement projects | Fabricated foundation installation | Commercial vessels, काम करने वाली नावें, टगबोट और बैरगे जहाज के चित्र के अनुसार
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकताओं, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

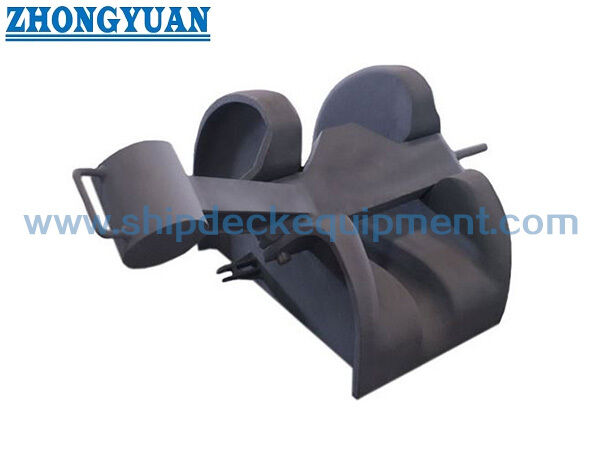

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1:सही JIS F 2015 एंकर चेन टॉपर प्रकार का चयन कैसे किया जाए?
A1:प्रकार को वास्तविक लंगर श्रृंखला व्यास के अनुसार चुनें, फिर ए / बी / सी / डी आयाम, नींव की ऊंचाई, hawse पाइप संरेखण की जाँच करें,और वाइंडलास चेन व्हील स्थिति पोत खींचने के खिलाफ.
प्रश्न 2:क्या इस पट्टी प्रकार की चेन टॉपर में रोलर शामिल है?
A2:नहीं. प्रदान उत्पाद विवरण एक अंतर्निहित रोलर के बिना एक बार प्रकार लंगर श्रृंखला stopper है.एक चेन पहिया या रोलर आम तौर पर बंदूक के सामने व्यवस्थित किया जाता है जब चेन सुचारू रूप से उठाया जाना चाहिए, लेकिन इस आपूर्ति के दायरे की अलग से पुष्टि की जानी चाहिए।
प्रश्न 3:इस क्लॉपर के लिए कौन से कास्टिंग क्वालिटी पॉइंट्स महत्वपूर्ण हैं?
A3:मुख्य बिंदुओं में कास्टिंग की मजबूती, आयामी सटीकता, चिकनी चेन-संपर्क परिष्करण, बार बैठने की स्थिति, फाउंडेशन इंटरफ़ेस मिलान और निरीक्षण का दायरा शामिल है।और नींव की आवश्यकताओं को पोत के डिजाइन या वर्ग की आवश्यकताओं द्वारा पुष्टि की जानी चाहिए.
