ओपन टाइप समुद्री मूरिंग गाइड रोलर | एनएस 2585 कास्ट स्टील सिंगल रोलर फेयरलीड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | खुले प्रकार का | रोलर व्यास: | 150~450मिमी |
|---|---|---|---|
| रोलर नं.: | एकल रोलर | रोलर वजन: | 24.8~310 किग्रा |
| सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | NS2585 फेयरलीड रोलर्स,समुद्री NS2585 फेयरलीड रोलर,NS2585 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
जहाज के लिए समुद्री मार्गदर्शक रोलर लंगर
उत्पाद का अवलोकन
NS 2585 समुद्री मार्गदर्शक रोलर एक एकल उजागर रोलर है जिसका उपयोग एक लंगर लाइन को निर्देशित करने और जहाज की रस्सी-निर्देशित स्थिति में इसकी अग्रिम दिशा बदलने के लिए किया जाता है।यह आमतौर पर समुद्री उपकरण कैटलॉग में एक गाइड रोलर के रूप में वर्णित हैरोलर के आकार, रस्सी की श्रेणी और व्यास, रस्सी के लीड ज्यामिति, शाफ्ट/समर्थन की व्यवस्था के आधार पर चयन किया जाना चाहिए।स्थापना स्थान और पोत की लंगर डालने की रेखाचित्र.
सार्वजनिक एनएस 2585 संदर्भ तालिकाओं में लगातार 150 से 450 मिमी और लगभग 24.8 से 310 किलोग्राम के संदर्भ द्रव्यमान के नाममात्र रोलर आकार दिखाए गए हैं।आपूर्ति रस्सी व्यास तालिका सिंथेटिक फाइबर रस्सी को कवर करता है, एक विरासत प्राकृतिक फाइबर रस्सी श्रेणी और स्टील के तार रस्सी संरचनाओं 6×24 और 6×37 पर 1550 N/mm2 तन्यता शक्ति। ये रस्सी व्यास केवल चयन संदर्भ हैं।उन्हें सीधे उत्पाद SWL में नहीं बदला जाना चाहिए, एमबीएल, ब्रेकिंग लोड, रेफरेंस लोड या टेस्ट लोड बिना नियंत्रित मानक/अनुमोदित प्रोजेक्ट लोड आधार के।
त्वरित विनिर्देश
• उत्पाद प्रकारः एकल रोलर समुद्री मार्गदर्शक / warping रोलर → जहाज की लंगर व्यवस्था के भीतर एक परिभाषित रस्सी मोड़ बिंदु प्रदान करता है।
• मानक संदर्भः एनएस 2585 → उपयोग तब किया जाता है जब पोत के चित्र, मालिक के विनिर्देश या प्रतिस्थापन आवश्यकताओं के लिए इस गाइड-रोलर कॉन्फ़िगरेशन की आवश्यकता होती है।
• रोलर आकार सीमाः 150 / 200 / 250 / 300 / 350 / 400 / 450 मिमी → रस्सी के आकार और स्थापना ज्यामिति के मिलान के लिए सात संदर्भ आकार।
• लागू रस्सी श्रेणियाँः सिंथेटिक फाइबर रस्सी, प्राकृतिक फाइबर रस्सी, और 6×24 / 6×37 स्टील तार रस्सी → अधिकतम संदर्भ व्यास रस्सी श्रेणी और निर्माण पर निर्भर करता है।
• स्टील के तार रस्सी आधारः 1550 N/mm2 तन्यता शक्ति में आपूर्ति संदर्भ तालिका → स्वचालित रूप से अन्य तार रस्सी ग्रेड या निर्माण के लिए एक ही व्यास सीमा लागू नहीं करते हैं।
• संदर्भ द्रव्यमान: 24.8 ¢ 310 किलोग्राम → उद्धरण, पैकिंग और हैंडलिंग समीक्षा के लिए उपयोगी; अंतिम निर्मित / शिपिंग द्रव्यमान को अनुमोदित उत्पादन ड्राइंग का पालन करना चाहिए।
• परियोजना सामग्री विकल्पः कास्ट स्टील, कास्ट आयरन/नोड्यूलर आयरन,कार्बन स्टील या स्टेनलेस स्टील के संस्करणों को अनुमोदित ड्राइंग के अनुसार माना जा सकता है → केवल NS 2585 पदनाम का उपयोग सामग्री ग्रेड मानने के लिए नहीं किया जाना चाहिए.
• सतह संरक्षणः समुद्री कोटिंग, दुकान प्राइमर, गैल्वनाइजिंग,पॉलिश स्टेनलेस खत्म या अन्य परियोजना निर्दिष्ट उपचार → अंतिम प्रणाली पोत कोटिंग और संक्षारण सुरक्षा विनिर्देश का पालन करना चाहिए.
मुख्य तकनीकी मापदंड
| रोलर व्यास (D) |
अधिकतम व्यास लागू रस्सी |
आकार | रेफ. मास किलो |
|||||||||
| सिंथेटिक फाइबर रस्सी |
मलिना रस्सी |
इस्पात तार रस्सी शक्ति 1550 N/mm2 |
||||||||||
| 6X24 | 6X37 | डी1 | d0 | d7 | H | s | t | k | ||||
| 150 | 32 | 45 | 17 | 15 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22. एस | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34. एस | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41 | 39 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | 🙏 | 44.5 | 43 | 630 | 210 | 178 | 316 | 7 | 20 | 14 | 310 |
चयन और जांच गाइड
चरण 1: NS 2585 और आवश्यक रोलर आकार की पुष्टि जहाज के लंगर ड्राइंग या मौजूदा प्रतिस्थापन आयामों से करें।
चरण 2: रस्सी श्रेणी और व्यास की पुष्टि करें। स्टील तार रस्सी के लिए, 6×24 या 6×37 जैसे निर्माण और तन्यता-शक्ति ग्रेड भी प्रदान करें जहां निर्दिष्ट किया गया है।
चरण 3: परियोजना भार आधार की अलग से पुष्टि करें: आवश्यक SWL/डिज़ाइन भार, रस्सी MBL जहां प्रासंगिक हो, लाइन लीड कोण और भार दिशा। रस्सी-व्यास तालिका से उत्पाद SWL प्राप्त न करें।
चरण 4: आपूर्ति और स्थापना इंटरफ़ेस की पुष्टि करें: केवल रोलर या पूर्ण गाइड-रोलर असेंबली, शाफ्ट / पिन विवरण, बोरिंग, बुशिंग या असर व्यवस्था, समर्थन / आधारभूत ज्यामिति,उपलब्ध रखरखाव निकासी और डेक / बुलवार संरचना.
चरण 5: सामग्री के ग्रेड, विनिर्माण रूप, स्नेहन व्यवस्था, संक्षारण वातावरण, सतह तैयारी, कोटिंग प्रणाली और निरीक्षण/प्रमाण पत्र आवश्यकता की पुष्टि करें।
चरण 6: मात्रा, पोत का प्रकार, स्थापना स्थान, वर्गीकरण-समाज की आवश्यकता, चित्र या संदर्भ फोटो, वितरण गंतव्य और आवश्यक वितरण समय प्रदान करें।
संरचना
Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection
रोलर सतह, चयन और इंजीनियरिंग फायदे
• एकल-रोलर टर्निंग पॉइंट → रस्सी को एक निश्चित तेज स्टील किनारे पर मजबूर किए बिना लंगर-लाइन की लीड दिशा बदलने के लिए एक परिभाषित स्थान प्रदान करता है।
• चिकनी रस्सी-संपर्क सतह → संपर्क क्षेत्र की मशीनिंग / परिष्करण स्थानीय घर्षण को सीमित करने और सतह की अनियमितताओं से बचने के लिए महत्वपूर्ण है जो रस्सी को नुकसान पहुंचा सकती है।
• सात आकारों की संदर्भ श्रृंखला → 150 से 450 मिमी के रोलर आकार सभी व्यवस्थाओं के लिए एक आकार का उपयोग करने के बजाय रस्सी गाइड को विभिन्न रस्सी व्यास और स्थापना ज्यामिति के अनुरूप करने की अनुमति देते हैं।
• रस्सी-श्रेणी-विशिष्ट चयन → सिंथेटिक फाइबर, प्राकृतिक फाइबर और स्टील वायर रस्सी के संदर्भ अलग-अलग रखे जाते हैं ताकि रस्सी का व्यास उत्पाद भार रेटिंग के साथ भ्रमित न हो।
• प्रतिस्थापन फिट नियंत्रण → रोलर का आकार, D1 / H, बोर / शाफ्ट आयाम,समर्थन ज्यामिति और उपलब्ध स्थापना स्थान को निर्माण से पहले मौजूदा पोत व्यवस्था के साथ जांचना चाहिए.
• परियोजना-विशिष्ट निर्माण नियंत्रण → सामग्री, झाड़ी / असर विवरण,स्नेहन और कोटिंग केवल NS 2585 पदनाम से निष्कर्ष निकालने के बजाय अनुमोदित ड्राइंग और खरीद विनिर्देश का पालन करना चाहिए.
कस्टम विशेषताएं
• मानक संदर्भः एनएस 2585 → जहाज के रस्सी-नेतृत्व व्यवस्थाओं के लिए इस्तेमाल किया जाने वाला समुद्री मार्गदर्शक / विकृत रोलर संदर्भ।
• विन्यासः एकल रोलर → एक खुला घूर्णन रस्सी संपर्क रोलर।
• रोलर का आकारः 150 / 200 / 250 / 300 / 350 / 400 / 450 मिमी → रस्सी की जानकारी और पोत की व्यवस्था के आधार पर चुनें।
• लागू रस्सीः सिंथेटिक फाइबर/प्राकृतिक फाइबर/स्टील तार रस्सी → अधिकतम संदर्भ व्यास रस्सी श्रेणी और तार रस्सी निर्माण के आधार पर भिन्न होता है।
• स्टील वायर रस्सी संदर्भः 6×24 और 6×37 1550 N/mm2 → वैकल्पिक निर्माण या ग्रेड को अलग से पुष्टि की आवश्यकता है।
• संदर्भ द्रव्यमानः 24.8 / 49.3 / 92 / 127 / 168 / 252.5 / 310 किलोग्राम → भार रेटिंग नहीं।
• SWL/डिजाइन लोडः पुष्टि करने के लिए → सार्वजनिक NS 2585 कैटलॉग असंगत लोड शब्दावली का उपयोग करते हैं, इसलिए उद्धरण या डेटाशीट जारी करने से पहले परियोजना लोड परिभाषा की पुष्टि की जानी चाहिए।
• सामग्री: परियोजना के लिए विशिष्ट → कास्ट स्टील, कास्ट आयरन/नोड्यूलर आयरन, कार्बन स्टील या स्टेनलेस स्टील केवल जब अनुमोदित ड्राइंग और खरीद विनिर्देश द्वारा पुष्टि की जाती है।
• सतह संरक्षण: परियोजना विशिष्ट → समुद्री कोटिंग, दुकान प्राइमर, गैल्वनाइजिंग, पॉलिश फिनिश या अन्य निर्दिष्ट प्रणाली।
• प्रमाण पत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → सामग्री की ट्रेस करने की क्षमता, निर्माता निरीक्षण और वर्गीकरण-समाज की उपस्थिति आदेश के दायरे के अधीन हैं।
यह कैसे काम करता है
Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load
आवेदन
जहाज़ के लंगर लगाने के स्टेशन ∙ फेयरलीड असेंबली ∙ वक्र / लाइन-अग्रणी स्थिति ∙ डेक रस्सी गाइड व्यवस्था ∙ बुलवार्क रस्सी गाइड स्थिति ∙ नवनिर्माण परियोजना ∙ प्रतिस्थापन और पुनर्विकास परियोजना ∙
प्रमाणपत्र और लाभ
निरीक्षण और प्रमाणन के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।परियोजना की आवश्यकता के अनुसार रोटेशन चेक और वर्गीकरण-समाज की उपस्थिति की व्यवस्था की जा सकती है, अनुमोदित निरीक्षण योजना और आदेश का दायरा।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

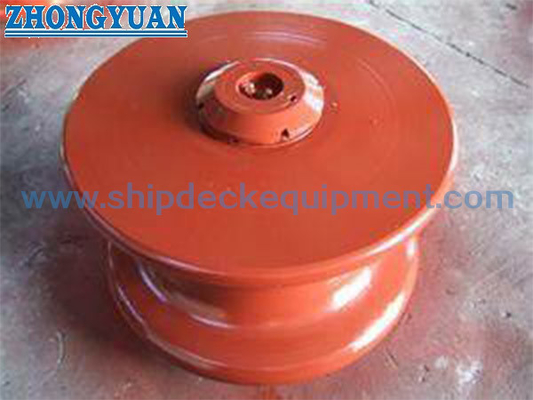

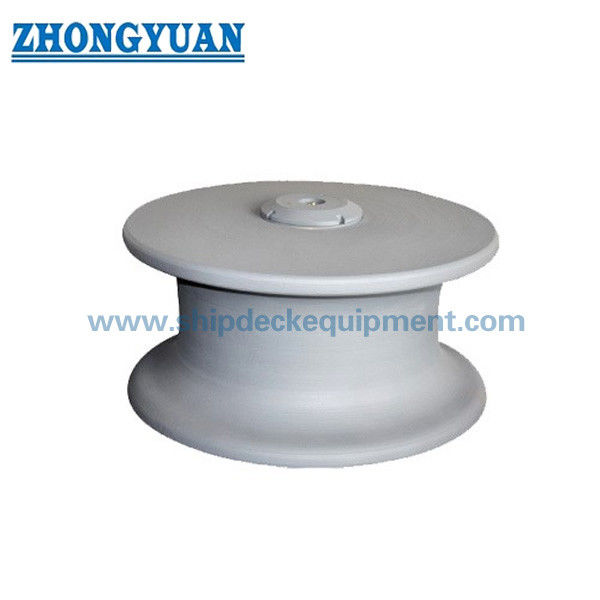

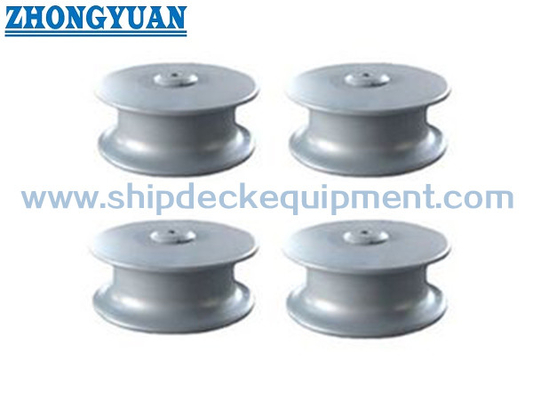

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही NS 2585 रोलर आकार का चयन कैसे किया जाए?
A1: रस्सी की श्रेणी और व्यास, रस्सी के नेतृत्व की दिशा, शाफ्ट/समर्थन व्यवस्था और उपलब्ध स्थापना स्थान के साथ-साथ पात्र के चित्र से रोलर आकार का चयन करें। प्रतिस्थापन कार्य के लिए,विद्यमान रोलर को मापेंकेवल रोलर व्यास से चयन करने के बजाय, छेद / शाफ्ट और समर्थन इंटरफ़ेस।
Q2: क्या लागू रस्सी व्यास का उपयोग फेयरलीड SWL या ब्रेक लोड के रूप में किया जा सकता है?
A2: नहीं. रस्सी व्यास के मान चयन संदर्भ हैं. सार्वजनिक एनएस 2585 कैटलॉग अलग भार लेबल और मान का उपयोग, तो उत्पाद SWL,ब्रेक लोड या डिजाइन लोड को नियंत्रित मानक से पुष्टि की जानी चाहिए, अनुमोदित परियोजना ड्राइंग या खरीदार लोड विनिर्देश।
Q3: उद्धरण या प्रतिस्थापन निर्माण से पहले क्या जानकारी की आवश्यकता है?
A3: NS 2585 का आकार, रस्सी का प्रकार और व्यास, आवश्यक परियोजना भार आधार, रोलर और शाफ्ट/बोरिंग आयाम, समर्थन या आधार की व्यवस्था, सामग्री, कोटिंग,प्रमाणपत्र/निरीक्षण की आवश्यकता, मात्रा, पोत की स्थापना ड्राइंग या फोटो, गंतव्य और आवश्यक वितरण समय.r व्यास, रस्सी का प्रकार और व्यास, सामग्री की श्रेणी, सतह उपचार, आपूर्ति का दायरा, प्रमाण पत्र की आवश्यकता,मात्रा, स्थापना ड्राइंग या संदर्भ फोटो, वितरण गंतव्य, और आवश्यक वितरण समय।
