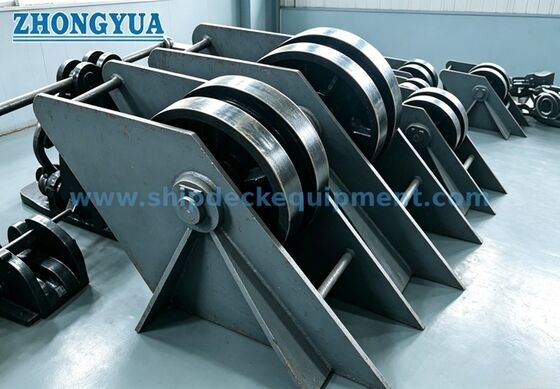

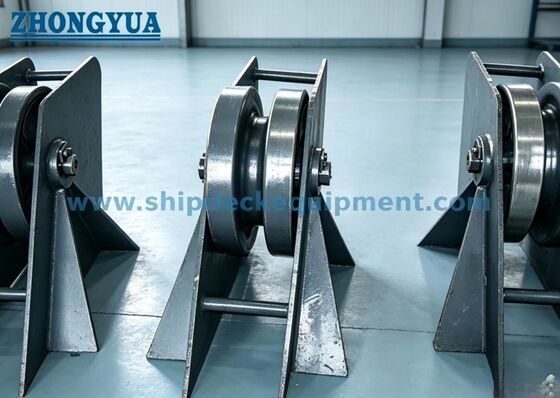

लंगर चेन रोलर व्हील जहाज डेक चेन गाइड के लिए CB / T 290
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी/टी 290-1995; | प्रकार: | रोलर प्रकार, डेक वेल्डेड |
|---|---|---|---|
| चेन का आकार: | 12.5 मिमी से 68 मिमी; | सामग्री: | ZG230-450 कास्टिंग स्टील, स्टेनलेस स्टील, सी-एमएन स्टील, |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| वज़न:: | 12.7 किग्रा से 832.3 किग्रा; | ||
| प्रमुखता देना: | शिप मूरिंग एंकर चेन व्हील,सीबी / टी 290 एंकर चेन व्हील,शिप में एंकर चेन व्हील मूरिंग |
||
उत्पाद विवरण
शिप डेक चेन गाइड के लिए एंकर चेन रोलर व्हील | सीबी/टी 290
उत्पाद अवलोकन
सीबी/टी 290 एंकर चेन रोलर व्हील एक जहाज डेक चेन गाइड है जिसका उपयोग एंकर हैंडलिंग व्यवस्था में एंकर चेन की चलने की दिशा को नियंत्रित करने के लिए किया जाता है। इसका उपयोग मुख्य रूप से चेन को पकड़ने या लॉक करने के बजाय बाएं-दाएं चेन मार्गदर्शन और चिकनी चेन मूवमेंट के लिए किया जाता है। एक विशिष्ट डेक व्यवस्था में, इसे कास्ट स्टील गिलोटिन चेन स्टॉपर के साथ स्थापित किया जाता है और जहाज के चित्र के अनुसार चेन स्टॉपर और एंकर विंडलैस के बीच स्थित किया जाता है।
रोलर व्हील 12.5 मिमी से 68 मिमी नाममात्र व्यास वाली एंकर चेन के लिए बनाया गया है और इसे इंस्टॉलेशन आवश्यकता के अनुसार वेल्डेड डेक माउंटिंग या बोल्ट माउंटिंग के साथ आपूर्ति की जा सकती है। एक कच्चा स्टील का पहिया अच्छी तरह से ग्रीस किए गए शाफ्ट के चारों ओर घूमता है, जिससे चेन और डेक उपकरण के बीच स्थानीय खिंचाव को कम करते हुए चेन को अधिक आसानी से गुजरने में मदद मिलती है। प्रोजेक्ट ड्राइंग के अनुसार अंतिम माउंटिंग विवरण, चेन लीड दिशा, डेक सुदृढीकरण और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
त्वरित विशिष्टताएँ
- उत्पाद फ़ंक्शन: एंकर चेन रोलर गाइड → एंकर चेन दिशा का मार्गदर्शन करता है और चेन को सुचारू रूप से चलने में मदद करता है; यह चेन स्टॉपर नहीं है.
- मानक: सीबी/टी 290-1995 → जहाज लंगर श्रृंखला रोलर पहियों के लिए मॉडल चयन, मुख्य आयाम और वजन के लिए संदर्भ।
- विशिष्ट स्थापना: कास्ट स्टील गिलोटिन चेन स्टॉपर और एंकर विंडलैस के बीच → डेक एंकर व्यवस्था में चेन लीड गाइड के रूप में उपयोग किया जाता है।
- चेन व्यास सीमा: 12.5 मिमी से 68 मिमी → आपूर्ति तालिका में सामान्य छोटे और मध्यम जहाज लंगर श्रृंखला आकार को शामिल किया गया है।
- वजन सीमा: 12.7 किलोग्राम से 832.3 किलोग्राम → हैंडलिंग, पैकिंग, माल ढुलाई अनुमान और डेक स्थापना योजना के लिए उपयोगी।
- मुख्य सामग्री: आपूर्ति किए गए विनिर्देश के अनुसार ZG230-450 कास्ट स्टील, स्टेनलेस स्टील और सी-एमएन स्टील → ऑर्डर से पहले अंतिम सामग्री के दायरे की पुष्टि की जानी चाहिए।
- शाफ्ट स्नेहन: अच्छी तरह से ग्रीस की गई शाफ्ट व्यवस्था → लचीले रोलर रोटेशन और आसान रखरखाव का समर्थन करती है।
- भूतल उपचार: Sa 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → पॉलिश, गैल्वेनाइज्ड, या अनुकूलित फिनिश पर परियोजना की आवश्यकता के अनुसार चर्चा की जा सकती है।
मुख्य तकनीकी पैरामीटर
| प्रकार | चेन दीया. (मिमी) |
डी | डी | एल | बी | एच | वज़न (किग्रा) |
| 14 | 12.5-14 | 154 | 26 | 164 | 94 | 150 | 12.7 |
| 17.5 | 16-17.5 | 192 | 32 | 186 | 108 | 170 | 21 |
| 20.5 | 19-20.5 | 226 | 38 | 208 | 122 | 210 | 32.6 |
| 24 | 22-24 | 264 | 42 | 236 | 142 | 240 | 50 |
| 28 | 26-28 | 308 | 48 | 262 | 160 | 280 | 74 |
| 32 | 30-32 | 352 | 54 | 292 | 178 | 310 | 104.9 |
| 36 | 34-36 | 396 | 58 | 319 | 201 | 360 | 144.4 |
| 40 | 38-40 | 440 | 64 | 349 | 219 | 390 | 189.8 |
| 44 | 42-44 | 484 | 70 | 377 | 239 | 430 | 239.9 |
| 48 | 46-48 | 528 | 74 | 405 | 259 | 470 | 305.5 |
| 52 | 50-52 | 572 | 78 | 430 | 280 | 510 | 370.3 |
| 56 | 54-56 | 616 | 82 | 466 | 302 | 540 | 453.6 |
| 60 | 58-60 | 660 | 88 | 492 | 320 | 580 | 572.3 |
| 64 | 62-64 | 704 | 94 | 526 | 342 | 620 | 687.5 |
| 68 | 66-68 | 748 | 98 | 552 | 360 | 660 | 832.3 |
चयन एवं पूछताछ गाइड
चरण 1: सीबी/टी 290-1995 एंकर चेन रोलर व्हील की पुष्टि करें और नाममात्र एंकर चेन व्यास के अनुसार टाइप 14 से टाइप 68 का चयन करें।
चरण 2: डेक व्यवस्था की पुष्टि करें, विशेष रूप से कास्ट स्टील गिलोटिन चेन स्टॉपर और एंकर विंडलैस के बीच चेन लीड की।
चरण 3: पुष्टि करें कि क्या रोलर व्हील को डेक पर वेल्ड किया जाएगा या माउंटिंग फाउंडेशन पर बोल्ट किया जाएगा; डेक सुदृढीकरण और बोल्ट/वेल्ड विवरण को पोत ड्राइंग का पालन करना चाहिए।
चरण 4: चेन लीड दिशा, चेन स्टॉपर प्रकार, विंडलैस स्थिति की पुष्टि करें, और क्या नए निर्माण, प्रतिस्थापन या मरम्मत के लिए रोलर की आवश्यकता है।
चरण 5: कोटेशन से पहले सामग्री की आवश्यकता, शाफ्ट स्नेहन व्यवस्था, सतह के उपचार और किसी भी स्टेनलेस स्टील या गैल्वेनाइज्ड आवश्यकता की पुष्टि करें।
चरण 6: आदेश से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, गवाह निरीक्षण, या अन्य परियोजना आवश्यकता।
चरण 7: यदि उपलब्ध हो तो मात्रा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, जीए ड्राइंग, इंस्टॉलेशन ड्राइंग और संदर्भ तस्वीरें प्रदान करें।
संरचना
कास्ट स्टील रोलर व्हील | ग्रीस-चिकनाई शाफ्ट | माइल्ड स्टील / सी-एमएन स्टील साइड वॉल | डेक वेल्डेड या बोल्टेड माउंटिंग इंटरफ़ेस | लंगर श्रृंखला संपर्क नाली | श्रृंखला दिशा गाइड व्यवस्था | प्राइमर या निर्दिष्ट सतह उपचार खरीदें
चेन गाइडिंग और इंजीनियरिंग लाभ
- उत्पाद को दिशा नियंत्रण के लिए एंकर चेन गाइड के रूप में डिज़ाइन किया गया है। चेन होल्डिंग, लॉकिंग और लोड सिक्योरिंग को मिलान किए गए एंकर चेन स्टॉपर द्वारा नियंत्रित किया जाना चाहिए।
- रोलर व्हील डेक लीड व्यवस्था में एंकर चेन को बाएँ या दाएँ मार्गदर्शन करने में मदद करता है, जिससे निश्चित डेक संरचनाओं पर सीधी चेन ड्रैगिंग कम हो जाती है।
- एक अच्छी तरह से ग्रीस किया हुआ शाफ्ट चेन मूवमेंट के दौरान पहिये को अधिक लचीले ढंग से घूमने की अनुमति देता है, जो सुचारू एंकर चेन पासिंग और रखरखाव पहुंच के लिए महत्वपूर्ण है।
- उत्पाद को कास्ट स्टील गिलोटिन चेन स्टॉपर और एंकर विंडलैस के साथ व्यवस्थित किया जा सकता है, लेकिन वास्तविक स्थिति को पोत जीए ड्राइंग और डेक उपकरण लेआउट का पालन करना चाहिए।
- टाइप 14 से टाइप 68 तक की आपूर्ति की गई आकार श्रृंखला चेन लीड मार्ग की जांच किए बिना एक बड़े आकार के गाइड का उपयोग करने के बजाय चेन व्यास द्वारा चयन की अनुमति देती है।
- वेल्डेड या बोल्टेड माउंटिंग पर पोत संरचना के अनुसार चर्चा की जा सकती है; डेक सुदृढीकरण, माउंटिंग पैड, बोल्ट ग्रेड और वेल्ड विवरण की पुष्टि शिपयार्ड या डिज़ाइन कार्यालय द्वारा की जानी चाहिए।
- Sa 2.5 ब्लास्टिंग और एपॉक्सी शॉप प्राइमर जैसी सतह की तैयारी समुद्री कोटिंग सिस्टम के लिए उत्पाद तैयार करने में मदद करती है, जबकि अंतिम कोटिंग को पोत पेंटिंग विनिर्देश का पालन करना चाहिए।
कस्टम विशेषताएँ
- मानक: सीबी/टी 290-1995 → एंकर चेन रोलर व्हील मॉडल, आयाम और वजन के लिए मुख्य संदर्भ के रूप में उपयोग किया जाता है।
- उत्पाद प्रकार: एंकर चेन रोलर व्हील → डेक एंकर व्यवस्था के लिए चेन दिशा गाइड, चेन स्टॉपर नहीं।
- चेन व्यास: 12.5-68 मिमी → पोत ड्राइंग में नाममात्र एंकर चेन आकार के अनुसार रोलर व्हील प्रकार का चयन करें।
- स्थापना स्थिति: चेन स्टॉपर और एंकर विंडलैस के बीच → कास्ट स्टील गिलोटिन चेन स्टॉपर के साथ उपयोग किए जाने पर विशिष्ट व्यवस्था; अंतिम स्थिति की पुष्टि जीए ड्राइंग द्वारा की जानी चाहिए।
- माउंटिंग फॉर्म: डेक पर वेल्डेड या बोल्टेड माउंटिंग → उत्पादन से पहले इंस्टॉलेशन विधि, नींव और सुदृढीकरण की पुष्टि करें।
- व्हील सामग्री: आपूर्ति किए गए विनिर्देश के अनुसार ZG230-450 कास्ट स्टील → ऑर्डर से पहले अंतिम सामग्री ट्रैसेबिलिटी और सर्टिफिकेट स्कोप की पुष्टि की जानी चाहिए।
- साइड वॉल/समर्थन सामग्री: आपूर्ति किए गए विनिर्देश के अनुसार माइल्ड स्टील या सी-एमएन स्टील → वास्तविक स्टील ग्रेड को परियोजना की आवश्यकता का पालन करना चाहिए।
- शाफ्ट स्नेहन: अच्छी तरह से ग्रीस किया हुआ शाफ्ट → लचीले रोलर रोटेशन का समर्थन करता है और रखरखाव की कठिनाई को कम करने में मदद करता है।
- भूतल उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, पॉलिश, गैल्वनाइज्ड, या अनुकूलित फिनिश → अंतिम कोटिंग प्रणाली की पुष्टि परियोजना विनिर्देश द्वारा की जानी चाहिए।
- प्रमाणपत्र की आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → कोटेशन से पहले कक्षा अनुमोदन या गवाह निरीक्षण की पुष्टि की जानी चाहिए।
यह काम किस प्रकार करता है
एंकर चेन विंडलैस की तरफ से चलती है → चेन घूमने वाले रोलर व्हील से संपर्क करती है → अच्छी तरह से ग्रीस किया हुआ शाफ्ट सुचारू व्हील रोटेशन का समर्थन करता है → रोलर चेन की दिशा को चेन स्टॉपर / चेन लीड मार्ग की ओर निर्देशित करता है → चेन स्टॉपर आवश्यकता पड़ने पर होल्डिंग या लॉकिंग प्रदान करता है
अनुप्रयोग
छोटे और मध्यम जहाज | डेक एंकर चेन गाइड व्यवस्था | एंकर विंडलैस और चेन स्टॉपर मैचिंग इंस्टॉलेशन | एंकर रिसेस पोजिशनिंग सहायता | नवनिर्माण परियोजनाएं | डेक चेन गाइड उपकरण का प्रतिस्थापन और मरम्मत
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

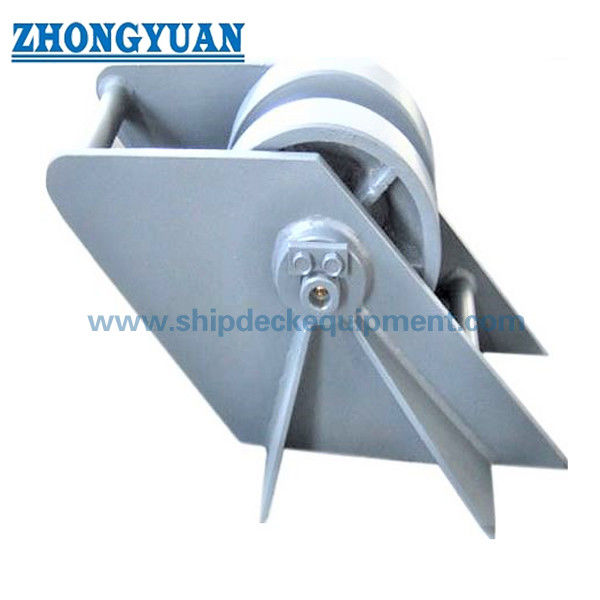

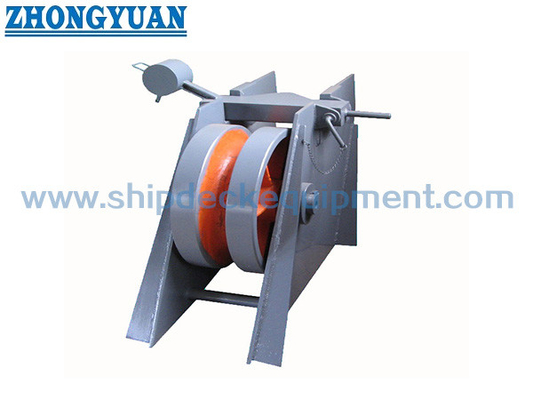

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या CB/T 290 एंकर चेन रोलर व्हील एक चेन स्टॉपर है?
A1: नहीं। इस उत्पाद का उपयोग एंकर श्रृंखला की दिशा का मार्गदर्शन करने और चिकनी श्रृंखला गति का समर्थन करने के लिए किया जाता है। इसे चेन स्टॉपर के रूप में वर्णित नहीं किया जाना चाहिए। चेन होल्डिंग या लॉकिंग को जहाज की व्यवस्था के अनुसार मिलान किए गए एंकर चेन स्टॉपर द्वारा प्रदान किया जाना चाहिए।
Q2: सही रोलर व्हील प्रकार का चयन कैसे किया जाना चाहिए?
A2: नाममात्र एंकर चेन व्यास, चेन लीड दिशा, डेक व्यवस्था, चेन स्टॉपर स्थिति, विंडलैस स्थिति और उपलब्ध माउंटिंग स्थान के अनुसार प्रकार का चयन करें। आपूर्ति की गई तालिका प्रारंभिक चयन और उद्धरण के लिए मुख्य आयाम और वजन प्रदान करती है।
