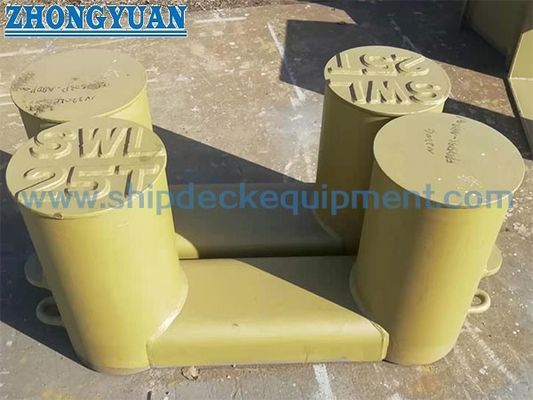

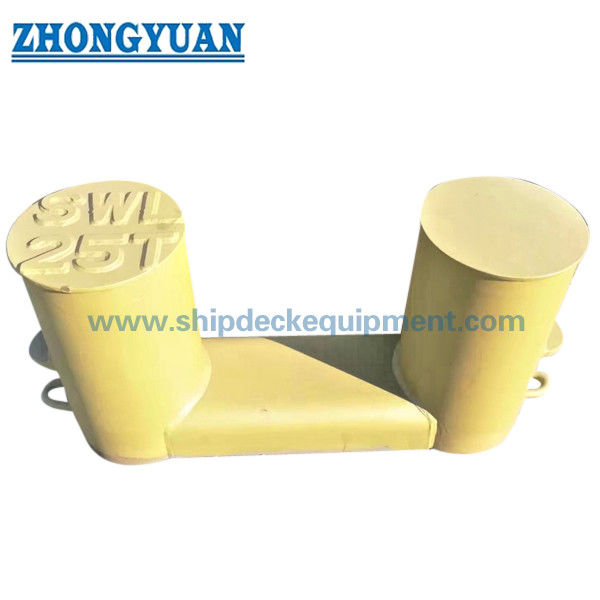

एनएस 2584 डबल बिट्स बोलार्ड शिप टॉइंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | एनएस 2584-1977 | नाममात्र व्यास: | 125 से 710 मिमी |
|---|---|---|---|
| एसडब्ल्यूएल: | 45-815 के.एन | सामग्री: | ट्यूब, प्लेट, माइल्ड स्टील; स्टेनलेस स्टील |
| वज़न: | 25.9 से 1532 किग्रा | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, मिरर या साटन पॉलिश, पॉलिश, गैल्वेनाइज्ड, अनु |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | एन एस 2584 बोलार्ड,एन एस 2584 डबल बिट्स बोलार्ड,पोत की टोलिंग इक्विपमेंट बोलार्ड |
||
उत्पाद विवरण
एनएस 2584 डबल बिट्स बोलार्ड शिप टॉइंग उपकरण
विवरण:
NS 2584 डबल बिट्स बोलार्ड शिप टोइंग इक्विपमेंट डबल बिट्स बोलार्ड है।डीआईएन मानक के अनुसार बोलार्ड सैद्धांतिक रूप से डीएनवी और एलआर द्वारा अनुमोदित हैं।चीन वर्गीकरण सोसायटी की मंजूरी।बोलार्ड्स को दो मूरिंग रस्सियों के साथ लोड किया जा सकता है, जिनमें से प्रत्येक में ब्रेकिंग स्ट्रेंथ i=नीचे दी गई तालिका में दिए गए मानों से अधिक नहीं है।NS 2584 बोलार्ड का उपयोग या तो मूरिंग या रस्सा उद्देश्य के लिए किया जा सकता है।हम आपकी विशिष्ट आवश्यकताओं के अनुसार बोलार्ड प्रदान कर सकते हैं।
मुख्य तकनीकी विशिष्टता:
1. तकनीकी मानक: एनएस 2584-1977
2. नाममात्र व्यास: 125 से 710 मिमी;
3. एसडब्ल्यूएल: 45-815 केएन
4. सामग्री: ट्यूब, प्लेट, हल्के स्टील;स्टेनलेस स्टील;
5. वजन: 25.9 से 1532 किलो;
6. भूतल उपचार: एस2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, मिरर या साटन पॉलिश, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध है।
7. वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि।
मुख्य तकनीकी पैरामीटर:
| नाममात्र आकार |
बिट्स d1 × s |
बिट्स d1 × s |
ए 1 | a2 | बी 1 | सी | d2 | इ | एच | क | मैं1 | I2 | t1 | आधा लिंक बन्धन |
| 125 | 139,7 x10 | 140x10 | 4 | 5 | 20 | 80 | 170 | 165 | 250 | 15 | 315 | 455 | 6 | 1 |
| 160 | 168,3x10 | 168x10 | 4 | 5 | 24 | 90 | 200 | 195 | 300 | 15 | 400 | 568 | 6 | 1 |
| 200 | 219,1x12,5 | 219x12 | 5 | 6 | 32 | 100 | 260 | 250 | 400 | 15 | 500 | 719 | 6 | 1,6 |
| 250 | 273 x12,5 | 273x12 | 5 | 6 | 40 | 125 | 330 | 315 | 500 | 15 | 630 | 903 | 10 | 1,6 |
| 315 | 323,9x16 | 324x16 | 6 | 8 | 48 | 150 | 390 | 375 | 600 | 20 | 800 | 1124 | 10 | 2,5 |
| 400 | 406,4x17,5 | 406x16 | 8 | 9 | 56 | 175 | 480 | 435 | 700 | 20 | 1000 | 1406 | 10 | 4 |
| 500 | 508 x25 | 508x22 | 10 | 9 | 72 | 200 | 600 | 515 | 830 | 25 | 1250 | 1758 | 12 | 4 |
| 630 | 610 x25 | 610x22 | 10 | 9 | 88 | 225 | 720 | 615 | 1000 | 25 | 1570 | 2180 | 16 | 4 |
| 710 | 711 x28 | 711x25 | 10 | 9 | 96 | 250 | 830 | 675 | 1100 | 25 | 1750 | 2461 | 16 | 4 |
| नाममात्र आकार |
बोलार्ड में अधिकतम भार | वज़न | कोड संख्या। | |||
| जब मूरिंग | जब रस्सा | |||||
| के.एन. | (एमपी) | के.एन. | (एमपी) | किलोग्राम | ||
| 125 | 45 | (4,5) | 130 | (13,0) | 25,9 | |
| 160 | 55 | (5,5) | 155 | (15,5) | 37,2 | |
| 200 | 100 | (10,0) | 285 | (28,5) | 75,2 | |
| 250 | 130 | (13,0) | 365 | (36,5) | 124 | |
| 315 | 205 | (20,5) | 540 | (54,0) | 230 | |
| 400 | 280 | (28,0) | 740 | (74,0) | 356 | |
| 500 | 510 | (51,0) | 1300 | -130 | 723 | |
| 630 | 615 | (61,5) | 1550 | -155 | 1084 | |
| 710 | 815 | (81,5) | 2150 | -215 | 1532 | |
का आरेखणएनएस 2584 डबल बिट्स बोलार्ड शिप टॉइंग उपकरण
