संकीर्ण-आधार स्टील डबल-बिट बोलार्ड | GB/T 554-2008 टाइप C, 13–43 kN SWL
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी554-2008 | सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकता है |
|---|---|---|---|
| नाममात्र व्यास: | 50 से 150 मिमी | एसडब्ल्यूएल रेंज: | 13KN- 43KN |
| वज़न: | 4.5 से 49 किग्रा | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, मिरर या साटन पॉलिश, पॉलिश, गैल्वेनाइज्ड, अनु |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | जीबी/टी 554 जहाज खींचने के उपकरण,संकीर्ण आधार वाले जहाजों के लिए टोलिंग उपकरण,स्टील डबल बिट बोलार्ड |
||
उत्पाद विवरण
संकीर्ण-आधारित स्टील डबल-बिट बोलार्ड | GB/T 554-2008 टाइप C, 13–43 kN SWL
उत्पाद अवलोकन
संकीर्ण आधार वाला GB/T 554 टाइप C स्टील डबल बिट बोलार्ड जहाज के लंगर और टोइंग व्यवस्था के लिए एक कॉम्पैक्ट वेल्डेड स्टील बोलार्ड है जहाँ डेक लेआउट को एक सामान्य बेस प्लेट पर दो ऊर्ध्वाधर बिट्स की आवश्यकता होती है। इसका मुख्य रूप से छोटे जहाजों, अंतर्देशीय जलमार्ग जहाजों, वर्कबोट्स, नावों और अन्य कॉम्पैक्ट जहाज पर लंगर की स्थिति में उपयोग किया जाता है जहाँ बोलार्ड फुटप्रिंट, डेक सुदृढीकरण और रस्सी के लीड की दिशा की एक साथ जांच की जानी चाहिए।
यह पृष्ठ नाममात्र व्यास 50 से 150 मिमी और SWL मान 13 से 43 kN तक के आपूर्ति किए गए GB/T 554-2008 टाइप C डेटा के अनुसार तैयार किया गया है। सार्वजनिक मानक जानकारी इंगित करती है कि GB/T 554-2023 ने GB/T 554-2008 को प्रतिस्थापित कर दिया है और यह समुद्री जहाजों के लिए वेल्डेड स्टील बोलार्ड से संबंधित है; इसलिए, लागू परियोजना मानक, पुराने-मानक प्रतिस्थापन की आवश्यकता, और क्या नवीनतम GB/T 554-2023 या ISO 13795:2020 का पालन किया जाना चाहिए, अंतिम कोटेशन से पहले पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: संकीर्ण आधार वाला स्टील डबल बिट बोलार्ड → जहाज पर लंगर और हल्के टोइंग स्थितियों के लिए कॉम्पैक्ट दो-बिट व्यवस्था।
- मानक और प्रकार: आपूर्ति किए गए डेटा के अनुसार GB/T 554-2008 टाइप C → पुराने टाइप C संकीर्ण-आधारित पदनाम को निर्दिष्ट करने वाली परियोजनाओं या प्रतिस्थापन के लिए उपयुक्त।
- नाममात्र व्यास रेंज: 50 / 75 / 100 / 125 / 150 मिमी → बड़े समुद्री लंगर स्टेशनों के बजाय छोटे और कॉम्पैक्ट डेक व्यवस्था के लिए उपयुक्त।
- SWL रेंज: 13 से 43 kN → केवल आपूर्ति की गई सुरक्षित कार्य भार तालिका के रूप में उपयोग करें; टोइंग लोड दिशा और डेक समर्थन के लिए अभी भी परियोजना की पुष्टि की आवश्यकता है।
- निर्माण: दो बोलार्ड बिट्स और प्रबलित कनेक्शन के साथ एक बेस प्लेट → कॉम्पैक्ट बेस व्यवस्था के माध्यम से डेक में रस्सी बल वितरित करने में मदद करता है।
- मुख्य आयाम: A, b, B, D, D1, h, h1, H, L, r, और t → वेबपेज ड्राइंग, डेक-स्पेस जांच और कोटेशन पुष्टि के लिए उपयोग किया जाता है।
- सामग्री विकल्प: C-Mn स्टील, स्टेनलेस स्टील, और आइसब्रेकर परियोजनाओं के लिए विशेष स्टील → उत्पादन से पहले सटीक ग्रेड और प्रमाण पत्र के दायरे की पुष्टि की जानी चाहिए।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + इपॉक्सी शॉप प्राइमर की एक परत संदर्भ के रूप में → पॉलिश, गैल्वेनाइज्ड, या अनुकूलित फिनिश की आवश्यकता होने पर चर्चा की जा सकती है।
मुख्य तकनीकी पैरामीटर
| नाममात्र व्यास। | SWL kN |
A | b | B | D | D1 | h | h1 | H | L | r | t | वजन kg |
| 50 | 13 | 180 | 32 | 100 | 50 | 65 | 9 | 26 | 115 | 310 | 20 | 6 | 4.5 |
| 75 | 18 | 275 | 50 | 125 | 75 | 95 | 12 | 43 | 170 | 430 | 20 | 7 | 10.8 |
| 100 | 25 | 350 | 65 | 160 | 100 | 120 | 14 | 51 | 220 | 540 | 25 | 7 | 18.6 |
| 125 | 34 | 430 | 80 | 200 | 125 | 145 | 15 | 60 | 275 | 676 | 28 | 9 | 34.3 |
| 150 | 43 | 500 | 100 | 230 | 150 | 170 | 16 | 70 | 330 | 800 | 35 | 9 | 49 |
चयन और पूछताछ गाइड
चरण 1: जहाज के ड्राइंग के अनुसार GB/T 554 टाइप C स्टील डबल बिट बोलार्ड को संकीर्ण आधार और नाममात्र व्यास 50 / 75 / 100 / 125 / 150 मिमी की पुष्टि करें।
चरण 2: पुष्टि करें कि क्या परियोजना GB/T 554-2008 के आधार पर एक पुरानी-मानक प्रतिस्थापन है या एक नई परियोजना है जिसके लिए GB/T 554-2023 / ISO 13795:2020 समीक्षा की आवश्यकता है।
चरण 3: लंगर या टोइंग ड्यूटी, रस्सी का आकार, रस्सी का लीड कोण, इच्छित लोड दिशा, आसन्न चॉक या फेयरलीड्स की पुष्टि करें, और क्या बोलार्ड का उपयोग सामान्य लंगर या टोइंग सहायता के लिए किया जाता है।
चरण 4: डेक स्थापना इंटरफ़ेस की पुष्टि करें: बेस फुटप्रिंट, वेल्ड विवरण, डेक प्लेट की मोटाई, स्थानीय सुदृढीकरण, उपलब्ध क्लीयरेंस, और शिपयार्ड स्थापना विधि।
चरण 5: सामग्री की आवश्यकता की पुष्टि करें: C-Mn स्टील, स्टेनलेस स्टील, या कम तापमान / आइसब्रेकर सेवा के लिए विशेष स्टील यदि आवश्यक हो।
चरण 6: सतह उपचार की पुष्टि करें: शॉप प्राइमर, अंतिम कोटिंग सिस्टम, गैल्वेनाइज्ड फिनिश, मिरर / साटन पॉलिश स्टेनलेस स्टील, या अन्य परियोजना कोटिंग आवश्यकता।
चरण 7: कोटेशन से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, वेल्ड निरीक्षण, NDT, गवाह निरीक्षण, या अन्य परियोजना आवश्यकता।
चरण 8: मात्रा, जहाज का प्रकार, स्थापना ड्राइंग, डिलीवरी गंतव्य, आवश्यक डिलीवरी तिथि, और यदि उपलब्ध हो तो संदर्भ तस्वीरें प्रदान करें।
संरचना
दो ऊर्ध्वाधर बोलार्ड बिट्स | संकीर्ण सामान्य बेस प्लेट | प्रबलित कनेक्टिंग संरचना | वेल्डेड डेक इंटरफ़ेस | रस्सी-संपर्क हेड रेडियस | कॉम्पैक्ट डेक फुटप्रिंट | पेंटेड या निर्दिष्ट सतह उपचार
वेल्डिंग, लोड पाथ और इंजीनियरिंग लाभ
- टाइप C संकीर्ण-आधारित निर्माण एक कॉम्पैक्ट दो-बिट व्यवस्था प्रदान करता है जहाँ जहाज के लेआउट में सीमित डेक स्थान होता है लेकिन फिर भी एक मानक डबल बिट बोलार्ड कॉन्फ़िगरेशन की आवश्यकता होती है।
- सामान्य बेस प्लेट और प्रबलित कनेक्शन डेक संरचना में स्थानीय रस्सी बल को स्थानांतरित करने में मदद करते हैं; डेक सुदृढीकरण और वेल्ड विवरण की शिपयार्ड या डिजाइन कार्यालय द्वारा जांच की जानी चाहिए।
- गोल रस्सी-संपर्क क्षेत्रों को तेज स्थानीय संपर्क को कम करने और लंगर या टोइंग सहायता के दौरान अनावश्यक रस्सी घिसाव से बचने के लिए तैयार और चिकना किया जाना चाहिए।
- SWL को आपूर्ति की गई GB/T 554 टाइप C तालिका और अनुमोदित जहाज लंगर / टोइंग व्यवस्था के अनुसार माना जाना चाहिए; इसे रस्सी के टूटने वाले भार या परीक्षण भार के साथ नहीं मिलाया जाना चाहिए।
- प्रतिस्थापन परियोजनाओं के लिए, उत्पादन से पहले टाइप C संकीर्ण-आधारित आकार, समग्र लंबाई L, बोलार्ड व्यास D, बेस चौड़ाई B, और ऊंचाई H की मौजूदा डेक व्यवस्था के साथ तुलना की जानी चाहिए।
- सामग्री ट्रेसबिलिटी, वेल्डिंग गुणवत्ता, आयामी निरीक्षण, कोटिंग निरीक्षण, और प्रमाण पत्र का दायरा सहमत आदेश और परियोजना अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
- चूंकि सार्वजनिक जानकारी से पता चलता है कि GB/T 554-2023 ने GB/T 554-2008 को प्रतिस्थापित कर दिया है, अंतिम डेटाशीट जारी होने से पहले लागू मानक वर्ष की पुष्टि की जानी चाहिए।
कस्टम विशेषताएँ
- मानक: आपूर्ति किए गए डेटा के अनुसार GB/T 554-2008 → पुराने-मानक प्रतिस्थापन या उन परियोजनाओं के लिए उपयोग करें जो अभी भी टाइप C संकीर्ण-आधारित बोलार्ड निर्दिष्ट करती हैं।
- नवीनतम मानक जांच: नई परियोजनाओं के लिए GB/T 554-2023 की पुष्टि की जानी है → सार्वजनिक मानक जानकारी बताती है कि GB/T 554-2023 ने GB/T 554-2008 को प्रतिस्थापित कर दिया है।
- प्रकार: टाइप C संकीर्ण आधार → एक बेस प्लेट पर दो बिट्स के साथ कॉम्पैक्ट डबल बिट बोलार्ड।
- नाममात्र व्यास: 50 / 75 / 100 / 125 / 150 मिमी → जहाज के ड्राइंग, SWL तालिका, रस्सी व्यवस्था, और डेक स्थान द्वारा चुनें।
- SWL: 13 / 18 / 25 / 34 / 43 kN → आपूर्ति की गई तालिका का उपयोग करें और लोड दिशा, डेक सुदृढीकरण, और परियोजना अनुमोदन आधार की पुष्टि करें।
- सामग्री: C-Mn स्टील / स्टेनलेस स्टील / विशेष स्टील की पुष्टि की जानी है → अंतिम ग्रेड, कम तापमान की आवश्यकता, और प्रमाण पत्र का दायरा परियोजना विनिर्देश का पालन करता है।
- स्थापना: डेक वेल्डेड → वेल्ड लेग, बेस तैयारी, और डेक सुदृढीकरण को अनुमोदित ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- सतह उपचार: संदर्भ के रूप में Sa 2.5 ब्लास्टिंग + इपॉक्सी शॉप प्राइमर → अंतिम कोटिंग, गैल्वेनाइजिंग, या पॉलिशिंग ग्राहक की आवश्यकता का पालन करती है।
- प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → वर्ग निरीक्षण और प्रमाण पत्र स्तर की पुष्टि कोटेशन से पहले की जानी चाहिए।
यह कैसे काम करता है
लंगर या टोइंग लाइन बोलार्ड तक पहुंचती है → अनुमोदित रस्सी लीड के अनुसार रस्सी को एक या दोनों बिट्स के चारों ओर लपेटा जाता है → स्थानीय रस्सी बल बिट बॉडी और प्रबलित बेस प्लेट के माध्यम से स्थानांतरित होता है → वेल्डेड कनेक्शन और डेक सुदृढीकरण लोड को जहाज की संरचना में ले जाते हैं → स्थापना के बाद कोटिंग और निरीक्षण पूरा किया जाता है
अनुप्रयोग
छोटे जहाज | अंतर्देशीय जलमार्ग जहाज | वर्कबोट्स | नावें | हार्बर सेवा जहाज | कॉम्पैक्ट डेक लंगर स्टेशन | हल्के टोइंग सहायता पद | नई निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री ट्रेसबिलिटी, और वर्गीकरण समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र व्यवस्थित किए जा सकते हैं।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

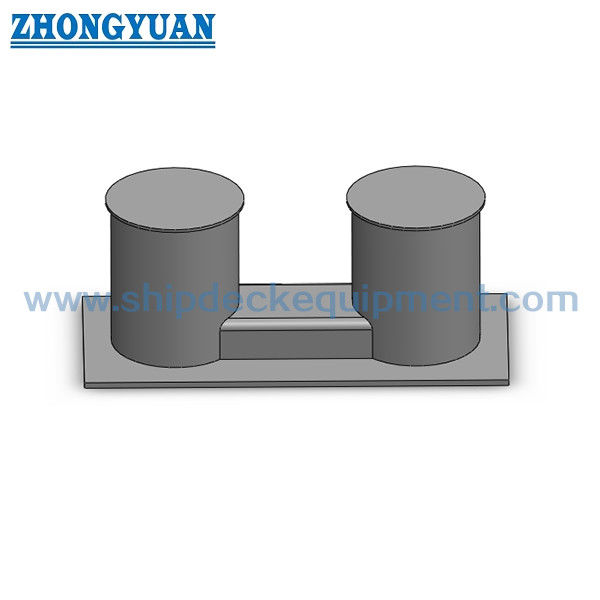

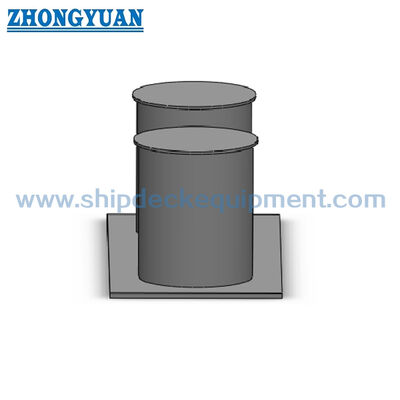

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या यह बोलार्ड अभी भी GB/T 554-2008 के अनुसार नवीनतम मानक है?
A1: सार्वजनिक मानक जानकारी से पता चलता है कि GB/T 554-2023 ने GB/T 554-2008 को प्रतिस्थापित कर दिया है। यदि जहाज का ड्राइंग अभी भी GB/T 554-2008 टाइप C निर्दिष्ट करता है, तो इसे प्रतिस्थापन या परियोजना-विशिष्ट आवश्यकता के रूप में समीक्षा की जा सकती है। नई परियोजनाओं के लिए, पुष्टि करें कि GB/T 554-2023 या ISO 13795:2020 का उपयोग किया जाना चाहिए।
Q2: क्या SWL तालिका का उपयोग सीधे टोइंग के लिए किया जा सकता है?
A2: आपूर्ति की गई तालिका टाइप C बोलार्ड के लिए SWL मान प्रदान करती है। वास्तविक टोइंग या लंगर के उपयोग को अभी भी रस्सी लीड कोण, लोड दिशा, डेक सुदृढीकरण, वेल्ड विवरण, और परियोजना अनुमोदन आधार के विरुद्ध जांचा जाना चाहिए। SWL को रस्सी के टूटने वाले भार या परीक्षण भार के साथ नहीं मिलाया जाना चाहिए।
Q3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?
A3: मानक वर्ष, टाइप C संकीर्ण आधार, नाममात्र व्यास, SWL आवश्यकता, सामग्री ग्रेड, सतह उपचार, मात्रा, प्रमाण पत्र आवश्यकता, डेक स्थापना ड्राइंग, डिलीवरी गंतव्य, और आवश्यक डिलीवरी तिथि की पुष्टि करें।
