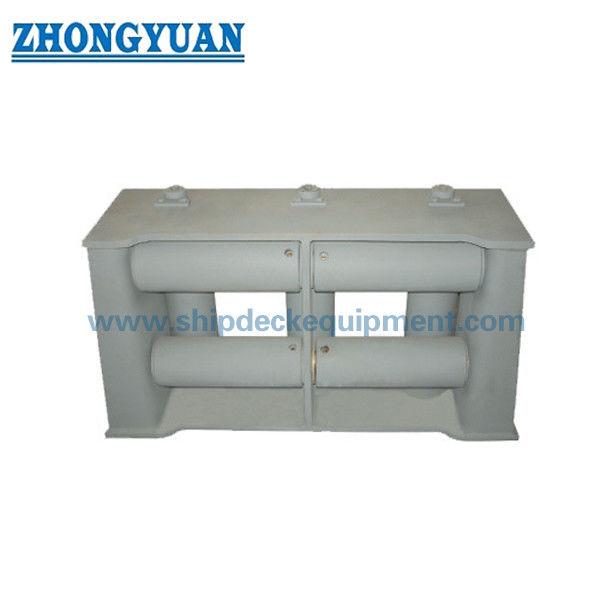

ऊपरी रोलर के साथ सात रोलर यूनिवर्सल फेयरलीड | शिप मूरिंग और टोइंग के लिए सीबी 3062 टाइप डी

सात रोलर यूनिवर्सल फेयरलीड ऊपरी रोलर के साथ CB 3062 प्रकार डी जहाज की लंगर और टोकिंग के लिए

उत्पाद का अवलोकन

सीबी 3062 प्रकार डी सात-रोलर सार्वभौमिक फेयरलीड एक जहाज के किनारे रस्सी-निर्देशन व्यवस्था है जिसका उपयोग किया जाता है जहां लंगर रस्सी या टोलिंग केबल कई दिशाओं से फेयरलीड के पास आ सकते हैं।प्रकार डी व्यवस्था तीन ऊर्ध्वाधर रोलर्स और चार क्षैतिज रोलर्स का उपयोग करता है, जिसमें ऊपरी रोलर व्यवस्था भी शामिल है, ताकि पोत संरचना के खिलाफ प्रत्यक्ष घर्षण को कम करते हुए स्टील के तार रस्सियों और नायलॉन रस्सियों को एक व्यापक संचालन कोण के माध्यम से निर्देशित किया जा सके।

यह पृष्ठ प्रदान की गई पैरामीटर तालिका के आधार पर CB/T*3062-79 प्रकार D सात रोलर फेयरलीड के लिए लिखा गया है।यह आम तौर पर फ्रीबोर्ड डेक के जहाज के किनारे या एक तुलनीय लंगर लगाने/टॉलिंग रस्सी लीड स्थिति पर स्थापित है. उत्पाद को रस्सी-निर्देशन के लिए एक फेयरलीड के रूप में माना जाना चाहिए, न कि एक लिंच, लिफ्टिंग डिवाइस, या स्टैंडअलोन लोड-असर ट्रॉलिंग फिटिंग के रूप में। रस्सी व्यास, स्थापना संरचना, स्थानीय सुदृढीकरण,रोलर सामग्री, शाफ्ट विवरण, और प्रमाण पत्र के दायरे को पोत के चित्र और परियोजना की आवश्यकता के अनुसार पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: सात रोलर यूनिवर्सल फेयरलीड के साथ ऊपरी रोलर → जहाज के किनारे लंगर लगाने और रस्सी के मार्गों के लिए बहु-दिशात्मक रस्सी मार्गदर्शन।

• मानक और मॉडल: CB/T*3062-79 प्रकार D → प्रदान किए गए डेटा में उत्पाद को 7 रोलर्स के साथ प्रकार D के रूप में पहचाना गया है।

• रोलर व्यवस्थाः 3 ऊर्ध्वाधर रोलर + 4 क्षैतिज रोलर → फेयरलीड उद्घाटन के चारों ओर कई लीड दिशाओं से रस्सियों का मार्गदर्शन करने में मदद करता है।

• लागू रस्सी रेंजः स्टील वायर रस्सी 19.5 से 68.0 मिमी / नायलॉन रस्सी 36 से 100 मिमी → रस्सी के आकार के चयन के संदर्भ के रूप में उपयोग करें, SWL या रस्सी तोड़ने के भार के रूप में नहीं।

• मुख्य आकार सीमाः L 944 से 2330 मिमी और H 508 से 1130 मिमी → जहाज के किनारे लेआउट की जांच, स्थापना मंजूरी और बोली की पुष्टि के लिए उपयोगी है।

• वजन की सीमाः 247 से 5100 किलोग्राम तक की आपूर्ति की गई तालिका → हैंडलिंग, स्थापना, पैकिंग और फ्रेट योजना के दौरान उठाने के लिए महत्वपूर्ण।

• स्थापना का उद्देश्यः जहाज के किनारे/फ्रीबोर्ड डेक क्षेत्र → पतवार के सुदृढीकरण, वेल्ड विवरण और रस्सी के नेतृत्व कोण की पुष्टि शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।

• विनिर्माण फोकसः रोलर रोटेशन, एक्सल फिट, संपर्क सतह चिकनाई, फ्रेम संरेखण, संक्षारण संरक्षण, और रखरखाव रोलर विधानसभा।

मुख्य तकनीकी मापदंड

CB 3062 प्रकार D सात रोलर सार्वभौमिक फेयरलीड के लिए मुख्य वेबपेज आयाम। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है। वेबपेज चयन के लिए तालिका सरल है;पूर्ण आपूर्ति आयाम तालिका बैकएंड संदर्भ अनुभाग में रखा जाता है.

चयन और जांच गाइड

चरण 1: CB/T*3062-79 प्रकार D सात रोलर सार्वभौमिक फेयरलीड और आवश्यक स्टील तार रस्सी या नायलॉन रस्सी व्यास की पुष्टि करें।

चरण 2: रस्सी के नेतृत्व की व्यवस्था की पुष्टि करें, जिसमें शामिल है कि क्या रस्सी जहाज के किनारे के फेयरलीड के चारों ओर पक्ष, ऊपर, नीचे या विकर्ण दिशा से प्रवेश कर सकती है।

चरण 3: फ्रीबोर्ड डेक, बुलवार्क या जहाज के किनारे की संरचना पर स्थापना की स्थिति की पुष्टि करें, साथ ही उपलब्ध रिक्त स्थान और आसपास के सुदृढीकरण के साथ।

चरण 4: उत्पादन से पहले रोलर, एक्सल, फ्रेम, झाड़ी/बीयरिंग, फास्टनर और टॉपर सामग्री की आवश्यकताओं की पुष्टि करें।

चरण 5: सतह उपचार की पुष्टि करेंः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, अंतिम कोटिंग, जस्ती खत्म, पॉलिश स्टेनलेस स्टील, या अन्य निर्दिष्ट उपचार।

चरण 6: उद्धरण से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, एनडीटी रिपोर्ट, गवाह निरीक्षण या परियोजना-विशिष्ट अनुमोदन।

चरण 7: मात्रा, पोत का प्रकार, गंतव्य, अपेक्षित वितरण समय, स्थापना चित्र और संदर्भ तस्वीरें उपलब्ध होने पर प्रदान करें।

संरचना

Welded fairlead frame | 3 vertical rollers | 4 horizontal rollers | Upper roller arrangement | Roller shafts / axles | Bush or bearing contact area | Shipside mounting interface | Smooth rope-contact surfaces | Painted or specified surface treatment

रोलर मार्गदर्शन, स्थापना और इंजीनियरिंग लाभ

• सात रोलर्स की व्यवस्था सरल दो रोलर्स या तीन रोलर्स की तुलना में रस्सी को फेयरलीड में प्रवेश करने और बाहर निकलने में मदद करती है।

• तीन ऊर्ध्वाधर और चार क्षैतिज रोलर्स रस्सी और जहाज की संरचना के बीच प्रत्यक्ष संपर्क को सीमित करने में मदद करते हैं, जो लंगर और टोलिंग संचालन के दौरान रस्सी की सुरक्षा का समर्थन करता है।

• प्रत्येक रोलर की संपर्क सतह चिकनी, गोल और तेज किनारों से मुक्त होनी चाहिए जो स्टील तार रस्सी या नायलॉन रस्सी को नुकसान पहुंचा सकते हैं।

• रोलर के घूर्णन की जांच इकट्ठा होने के बाद की जानी चाहिए ताकि रस्सी को एक निश्चित सतह पर खींचने के बजाय घर्षण को कम करके फिर से निर्देशित किया जा सके।

• धुरी, झाड़ियों या बीयरिंगों, फास्टनरों और स्टॉपर व्यवस्थाएं रखरखाव-महत्वपूर्ण भाग हैं और निरीक्षण और प्रतिस्थापन के लिए उपलब्ध रहना चाहिए।

• जहाज के किनारे स्थापित संरचना को रस्सी के नेतृत्व कोण, स्थानीय पतवार सुदृढीकरण, वेल्ड विवरण और वर्ग या मालिक निरीक्षण की आवश्यकता के साथ समीक्षा की जानी चाहिए।

• आपूर्ति की गई रस्सी व्यास तालिका का उपयोग केवल चयन संदर्भ के रूप में किया जाता है; इसे SWL, MBL, रस्सी तोड़ने का भार, परीक्षण भार,या अनुमोदित इंजीनियरिंग डेटा के बिना स्वीकार्य भार.

कस्टम विशेषताएं

• मानक: CB/T*3062-79 → उपयोग जब परियोजना ड्राइंग या मालिक विनिर्देश इस सात रोलर फेयरलीड व्यवस्था के लिए कहता है।

• प्रकारः प्रकार डी → बहु-दिशात्मक रस्सी मार्गदर्शन के लिए ऊपरी रोलर के साथ सात रोलर सार्वभौमिक फेयरलीड।

• रोल की मात्राः 7 रोल → 3 ऊर्ध्वाधर और 4 क्षैतिज रोल प्रदान किए गए विवरण के अनुसार।

• लागू रस्सीः स्टील के तार रस्सी 19.5-68.0 मिमी / नायलॉन रस्सी 36-100 मिमी → रस्सी के प्रकार, पोत की व्यवस्था और परियोजना के चित्र के आधार पर चयन करें।

• सामग्रीः सी-एमएन स्टील / हल्के स्टील / स्टेनलेस स्टील → सटीक रोलर, एक्सल, फ्रेम और फास्टनर सामग्री को उद्धरण से पहले पुष्टि की जानी चाहिए।

• स्थापनाः जहाज के किनारे/फ्रीबोर्ड डेक क्षेत्र → पतवार के सुदृढीकरण, वेल्ड विवरण और उपलब्ध स्थान की पुष्टि ड्राइंग द्वारा की जानी चाहिए।

• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग, या पॉलिश फिनिश परियोजना विनिर्देश का पालन करता है।

• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग निरीक्षण और प्रमाण पत्र के स्तर की उद्धरण से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Rope approaches the shipside fairlead → The rope enters between vertical and horizontal rollers → Rollers rotate as the rope changes direction → Contact with fixed ship structure is reduced → Local reaction forces pass through the roller shafts and fairlead frame into the reinforced shipside structure

आवेदन

Commercial vessels | Naval support vessels | Tugboats | Workboats | Offshore service vessels when specified by project | Shipside mooring stations | Towing rope lead positions | Freeboard deck rope guidance | Newbuilding and replacement projects

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकताओं, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सीबी 3062 टाइप डी को सरल रोलर फेयरलीड से अलग क्या बनाता है?

A1: प्रकार D में रस्सी को दिशाओं की एक विस्तृत श्रृंखला से निर्देशित करने के लिए तीन ऊर्ध्वाधर और चार क्षैतिज रोलर्स सहित सात रोलर्स का उपयोग किया जाता है।यह इसे अधिक उपयुक्त बनाता है जहां रस्सी लीड कोण जहाज के किनारे लंगर या टोलिंग स्टेशन के आसपास बदल जाता है.

Q2: रस्सी व्यास तालिका SWL या तोड़ने भार के रूप में इस्तेमाल किया जा सकता है?

A2: नहीं। आपूर्ति की गई तालिका में लागू स्टील तार रस्सी और नायलॉन रस्सी व्यास के साथ मुख्य आयाम और वजन प्रदान किया गया है। यह SWL, MBL, रस्सी तोड़ने भार, परीक्षण भार,या अनुमेय भारभार अनुमोदन की जांच जहाज के लंगर लगाने या खींचने के डिजाइन के अनुसार की जानी चाहिए।

Q3: इस फेयरलीड को ऑर्डर करने से पहले क्या जांच करनी चाहिए?

A3: मानक की पुष्टि करें, प्रकार D, रस्सी व्यास, रस्सी की दिशा, स्थापना की स्थिति, सामग्री, सतह उपचार, स्थानीय सुदृढीकरण, प्रमाण पत्र के दायरे, मात्रा, वितरण गंतव्य,और अपेक्षित वितरण समयस्थापना के चित्र और संदर्भ तस्वीरों की अत्यधिक अनुशंसा की जाती है।

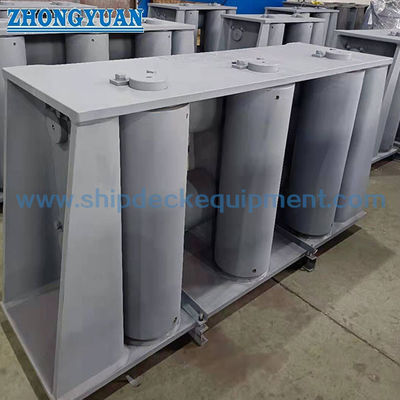

सीबी 3062 प्रकार डी सात ट्यूब रोलर्स यूनिवर्सल फेयरलीड के ऊपर रोलर जहाज टोलिंग उपकरण के साथ ड्राइंग
