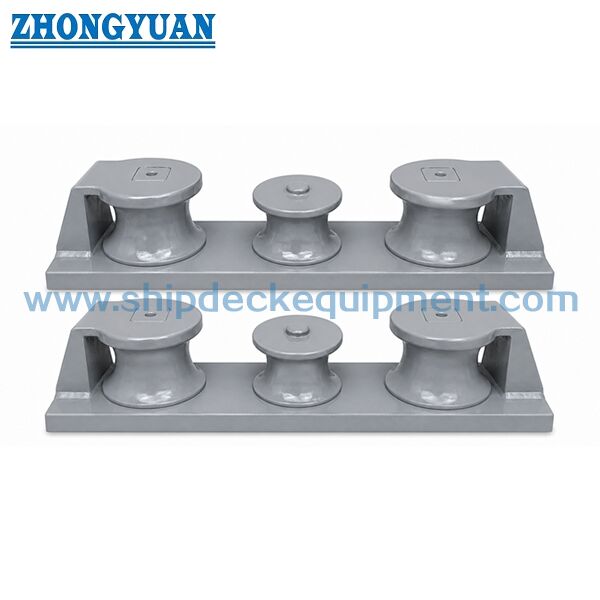

75 ¢ 350 मिमी समुद्री तीन रोलर चॉक। CB / T 38-1999 टाइप सी कास्ट स्टील रोलर के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी/टी 38-1999 | प्रकार: | सिंगल रोलर फॉर्म सी |
|---|---|---|---|
| रोलर व्यास: | 75~350मिमी | रोलर नं.: | तीन रोलर्स |
| रोलर वजन: | 27-1915 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | जहाज के लंगर लगाने का उपकरण,3 रोलर्स फेयरलीड,3 रोलर्स फेयरलीड जहाज की लंगर लगाना उपकरण |
||
उत्पाद विवरण
75 ¢ 350 मिमी समुद्री तीन रोलर चॉक। CB / T 38-1999 टाइप सी कास्ट स्टील रोलर के साथ
उत्पाद का अवलोकन
समुद्री तीन रोलर चॉक को घर्षण को कम करते हुए और रस्सी की दिशा को नियंत्रित करते हुए एक निश्चित उद्घाटन के माध्यम से लंगर रस्सियों का मार्गदर्शन करने के लिए डिज़ाइन किया गया है।
पारंपरिक चॉक की तुलना में, एकीकृत तीन-रोलर संरचना बहु-दिशात्मक रस्सी लीड की अनुमति देती है और स्थानीय तनाव और रस्सी पहनने को काफी कम करती है।
यह उत्पाद CB/T 38-1999 प्रकार C मानक का पालन करता है, CB39-66 प्रकार C की जगह लेता है।
CB/T 38-1999 एक वेल्डेड बेस संरचना को अपनाता है, जो बोल्ट-ऑन CB39-66 डिजाइन की तुलना में बेहतर भार हस्तांतरण और उच्च संरचनात्मक अखंडता प्रदान करता है।
प्रत्येक मॉडल एक विशिष्ट रस्सी तोड़ने भार (एमबीएल) के अनुरूप है, जो लोड-आधारित सटीक चयन को सक्षम करता है।
त्वरित विनिर्देश
- संरचनाः तीन रोल → बहु-दिशात्मक रस्सी मार्गदर्शन
- लागू रस्सी का व्यासः 7×37 मिमी → मानक चयन सीमा
- लागू रस्सी एमबीएलः 23583 kN → कुंजी चयन पैरामीटर
- माउंटिंगः वेल्डेड बेस (CB/T 38-1999) / बोल्ट-ऑन (CB39-66 प्रतिस्थापन)
- सामग्रीः कास्टिंग स्टील → उच्च शक्ति और स्थायित्व
- सतहः चिकनी मशीनीकृत → रस्सी की सुरक्षा
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
मुख्य तकनीकी पैरामीटर (सीबी/टी 38-1999 प्रकार सी)
| नाममात्र आकार | रस्सी का अधिकतम टूटना (kN) | तार रस्सी डाय | फाइबर रस्सी डाय | L | बी | H | L1 | D | वजन (किलो) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
भार और चयन आधार
"रोप मैक्स ब्रेक (kN) " लागू रस्सी के अधिकतम ब्रेक लोड (MBL) को संदर्भित करता है।
प्रत्येक चोक का आकार संबंधित रस्सी शक्ति स्तर से मेल खाता है।
संदर्भ SWL ≈ रस्सी MBL ÷ सुरक्षा कारक (आमतौर पर 1.5-2.0)
चोक को रस्सी के टूटने की ताकत के बराबर या उससे अधिक भार का सामना करने के लिए डिज़ाइन किया गया है, जिससे चरम परिस्थितियों में संरचनात्मक सुरक्षा सुनिश्चित होती है।
चयन मार्गदर्शिका
चरण 1 रस्सी के व्यास का चयन करें → लंगर लाइन के आकार के आधार पर
चरण 2 ️ रस्सी तोड़ने का भार (MBL) → प्राथमिक चयन पैरामीटर की पुष्टि करें
चरण 3 ️ चॉक आकार चुनें → रस्सी व्यास और एमबीएल दोनों से मेल खाएं
चरण 4 ️ स्थापना प्रकार की पुष्टि करें → वेल्डेड (नया निर्माण) / बोल्ट-ऑन (बदली)
चरण 5 प्रमाणन की आवश्यकता की पुष्टि करें
इंजीनियरिंग नोट
सीबी/टी 38-1999 भार आधारित मिलान शुरू करता है, जहां प्रत्येक मॉडल एक विशिष्ट रस्सी टूटने की ताकत से मेल खाता है।
यह लंगर प्रणाली के डिजाइन और वास्तविक परिचालन भार के बीच बेहतर संरेखण सुनिश्चित करता है।
संरचना
तीन रोलर्स कास्टिंग बॉडी वेल्डेड बेस प्रबलित संरचना
कस्टम विशेषताएं
तीन रोलर्स का डिजाइन → भार वितरण और रस्सी के पहनने में कमी
मुक्त घूर्णन रोल → घर्षण को कम करें
कास्टिंग स्टील बॉडी → उच्च शक्ति
चिकनी संपर्क सतह → रस्सी की सुरक्षा
पूछताछ मार्गदर्शिका
रस्सी का व्यास, रस्सी का एमबीएल, स्थापना प्रकार, पोत का प्रकार और प्रमाणन आवश्यकताएं प्रदान करें।
यह कैसे काम करता है
रस्सी चोक से गुजरती है → रोलर्स घूमते हैं → घर्षण कम होता है → रस्सी को सुचारू रूप से निर्देशित किया जाता है → पहनने को कम किया जाता है।
आवेदन
जहाज का धनुष ∙ जहाज का पुश्त ∙ गढ़ ∙ डेक किनारे की लंगर लगाना
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
चित्र और तस्वीरें
सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें
आदेश
निर्दिष्ट करेंः आकार, सामग्री, कोटिंग, प्रमाणन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: तीन रोलर चॉक का उपयोग क्यों करें?
उत्तर: घर्षण को कम करने के लिए, भार को वितरित करें और लंगर रस्सी की रक्षा करें।
प्रश्न 2: क्या रोलर्स घूमते हैं?
उत्तर: हाँ, सभी रोलर्स पहनने को कम करने के लिए स्वतंत्र रूप से घूमते हैं।
Q3: आकार कैसे चुनें?
उत्तर: रस्सी के व्यास और तालिका से टूटने वाले भार के आधार पर।
प्रश्न 4: मुझे अपनी परियोजना के लिए कौन सा मानक चुनना चाहिए?
उत्तरः नवनिर्मित परियोजनाओं के लिए, CB/T 38-1999 या वर्गीकरण समाज की आवश्यकताओं जैसे अद्यतन मानकों की सिफारिश की जाती है।
मौजूदा पात्रों के लिए, सीबी 39-66 आयाम आम तौर पर प्रत्यक्ष प्रतिस्थापन के लिए उपयोग किए जाते हैं।
