बुलवार्क घुड़सवार पनामा चॉक DIN 81915 जहाज टोलिंग के लिए एक कास्ट स्टील रस्सी गाइड के रूप में
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | टाइप ए, टाइप बी | एसडब्ल्यूएल रेंज: | 10-320 केएन |
|---|---|---|---|
| सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते | तकनीकी मानक: | डीआईएन 81915:1998-8 |
| वज़न: | 19.5 से 840 किग्रा | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस | ||
| प्रमुखता देना: | DIN 81915 फॉर्म ए मोरिंग चॉक,DIN 81915 मोरिंग चॉक |
||
उत्पाद विवरण

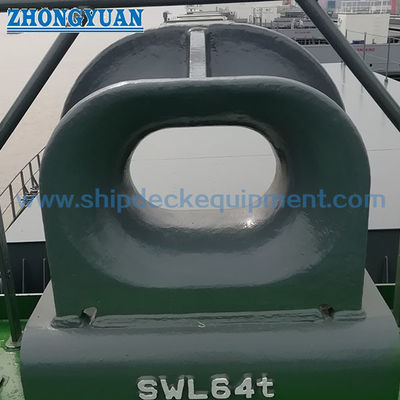

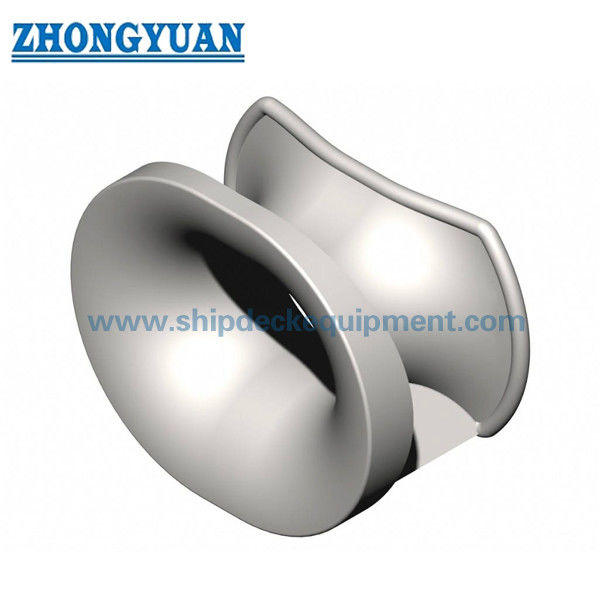

बल्वर्क माउंटेड पनामा चॉक | डीआईएन 81915 फॉर्म ए कास्ट स्टील रोप गाइड फॉर शिप मोरिंग
उत्पाद अवलोकन
डीआईएन 81915 फॉर्म ए बल्वर्क माउंटेड मोरिंग चॉक एक कास्ट स्टील रोप गाइड है जिसका उपयोग जहाज के बल्वर्क पर किया जाता है जहां मोरिंग या टोइंग लाइनों को एक परिभाषित बंद मार्ग और चिकनी रस्सी-संपर्क त्रिज्या की आवश्यकता होती है। यह रस्सी की स्थिति को सीमित करने और बर्थिंग, शिफ्टिंग, हार्बर मोरिंग और जहां लागू हो वहां टोइंग-लाइन व्यवस्था के दौरान रस्सी और जहाज की संरचना के बीच सीधे घर्षण को कम करने में मदद करता है।
यह पृष्ठ आपूर्ति किए गए डीआईएन 81915 डेटा के आधार पर फॉर्म ए बल्वर्क-माउंटेड कॉन्फ़िगरेशन के लिए लिखा गया है। पृष्ठ को लिफ्टिंग उत्पाद पृष्ठ के रूप में नहीं माना जाना चाहिए। अंतिम सामग्री ग्रेड, वेल्ड इंटरफ़ेस, स्थानीय बल्वर्क सुदृढीकरण, सतह उपचार और प्रमाण पत्र का दायरा जहाज के ड्राइंग और परियोजना विनिर्देश के अनुसार पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: बल्वर्क माउंटेड पनामा चॉक / क्लोज्ड मोरिंग चॉक → मोरिंग या टोइंग लाइनों को एक नियंत्रित रस्सी मार्ग के माध्यम से निर्देशित करता है।
- मानक और प्रपत्र: डीआईएन 81915 फॉर्म ए → बल्वर्क माउंटेड चॉक ज्यामिति और नाममात्र आकार चयन के लिए जर्मन मानक संदर्भ।
- नाममात्र आकार सीमा: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → एसडब्ल्यूएल, रस्सी व्यवस्था, स्थापना स्थान और जहाज के ड्राइंग के अनुसार चयनित।
- आपूर्ति किए गए डेटा से एसडब्ल्यूएल रेंज: 10 से 320 kN → उत्पाद चयन भार के रूप में उपयोग किया जाता है, रस्सी एमबीएल, ब्रेकिंग लोड, प्रूफ लोड या टेस्ट लोड के साथ भ्रमित नहीं होना चाहिए।
- सामग्री विकल्प: कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, और आइस-क्लास या परियोजना-विशिष्ट आवश्यकताओं के लिए विशेष स्टील → कोटेशन से पहले अंतिम सामग्री ग्रेड की पुष्टि की जानी चाहिए।
- आपूर्ति किए गए डेटा से वजन रेंज: 16.5 से 840 किग्रा सामग्री संदर्भ और नाममात्र आकार के आधार पर → हैंडलिंग, पैकिंग, स्थापना योजना और माल ढुलाई अनुमान के लिए उपयोगी।
- सतह उपचार: एसए 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत संदर्भ के रूप में → पॉलिश स्टेनलेस स्टील या अनुकूलित सतह उपचार पर चर्चा की जा सकती है जब निर्दिष्ट किया गया हो।
- विनिर्माण फोकस: चिकनी रस्सी-संपर्क त्रिज्या, कास्ट बॉडी की सुदृढ़ता, एज ड्रेसिंग, बल्वर्क माउंटिंग इंटरफ़ेस, आयामी नियंत्रण और प्रमाण पत्र दायरे की पुष्टि।
मुख्य तकनीकी पैरामीटर
| नाममात्र size |
एसडब्ल्यूएल KN |
b1 | b2 | d | e | f | h1 | h2 | h3 | l1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | वजन (GGG) kg |
वजन (GS) kg |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 35 | 157.5 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57.5 | 12 | 6 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 50 | 292.5 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | - | 550 | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 730 | 795 |
चयन और पूछताछ गाइड
चरण 1: जहाज के ड्राइंग के अनुसार डीआईएन 81915 फॉर्म ए बल्वर्क माउंटेड मोरिंग चॉक और नाममात्र आकार 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 की पुष्टि करें।
चरण 2: आवश्यक एसडब्ल्यूएल, मोरिंग या टोइंग लाइन दिशा, रस्सी का प्रकार, रस्सी का व्यास, और क्या चॉक नई बिल्डिंग या प्रतिस्थापन के लिए है, इसकी पुष्टि करें।
चरण 3: बल्वर्क माउंटिंग स्थिति, उद्घाटन संरेखण, वेल्ड इंटरफ़ेस, आसपास के पतवार सुदृढीकरण और उपलब्ध स्थापना स्थान की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: कास्ट स्टील, कास्टिंग स्टेनलेस स्टील, आइस-क्लास उपयोग के लिए विशेष स्टील, या अन्य निर्दिष्ट सामग्री।
चरण 5: सतह उपचार की पुष्टि करें: एसए 2.5 ब्लास्टिंग एपॉक्सी शॉप प्राइमर के साथ, अंतिम पेंट सिस्टम, पॉलिश स्टेनलेस स्टील सतह, या अनुकूलित कोटिंग।
चरण 6: कोटेशन से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या परियोजना-विशिष्ट अनुमोदन।
चरण 7: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, स्थापना ड्राइंग, और यदि उपलब्ध हो तो संदर्भ तस्वीरें प्रदान करें।
संरचना
कास्ट चॉक बॉडी | बंद रस्सी मार्ग | चिकनी रस्सी-संपर्क त्रिज्या | बल्वर्क माउंटिंग इंटरफ़ेस | गोल रस्सी गाइड ओपनिंग | कास्ट सतह फिनिशिंग | शॉप प्राइमर या निर्दिष्ट सतह उपचार
कास्टिंग, स्थापना और इंजीनियरिंग लाभ
- बंद चॉक ज्यामिति मोरिंग या टोइंग लाइन को एक परिभाषित रस्सी पथ के भीतर रखने में मदद करती है और रस्सी और बल्वर्क किनारे के बीच सीधे संपर्क को कम करती है।
- चिकनी रस्सी-संपर्क त्रिज्या को कास्टिंग के बाद तेज स्थानीय संपर्क को कम करने और फाइबर रस्सी या तार रस्सी की रक्षा करने में मदद करने के लिए तैयार और जांचा जाना चाहिए।
- कास्ट स्टील आपूर्ति तब उपयुक्त होती है जब परियोजना को परिभाषित आकार, दोहराने योग्य ज्यामिति और परियोजना-विशिष्ट निरीक्षण दायरे के साथ एक मजबूत रस्सी गाइड की आवश्यकता होती है।
- बल्वर्क माउंटेड व्यवस्था की समीक्षा स्थानीय पतवार सुदृढीकरण, रस्सी लीड कोण, वेल्ड विवरण और शिपयार्ड स्थापना प्रक्रिया के साथ मिलकर की जानी चाहिए।
- आपूर्ति की गई एसडब्ल्यूएल रेंज एक स्पष्ट चयन आधार प्रदान करती है, लेकिन इसे रस्सी एमबीएल, रस्सी ब्रेकिंग लोड, प्रूफ लोड या टेस्ट लोड के साथ भ्रमित नहीं किया जाना चाहिए।
- आपूर्ति की गई तालिका में जीजीजी और जीएस वजन संदर्भों को अलग रखा जाना चाहिए। कास्ट स्टील कोटेशन के लिए, अंतिम सामग्री ग्रेड और वजन संदर्भ की पुष्टि की जानी चाहिए।
- एफईए-आधारित समीक्षा, कास्टिंग निरीक्षण, एनडीटी स्कोप, या क्लास गवाह निरीक्षण की व्यवस्था की जा सकती है जब जहाज विनिर्देश या वर्ग अनुमोदन प्रक्रिया द्वारा आवश्यक हो।
कस्टम विशेषताएँ
- मानक: डीआईएन 81915:1998-08 → तब उपयोग करें जब शिपयार्ड या मालिक विनिर्देश डीआईएन बल्वर्क या डेक-माउंटेड मोरिंग चॉक आयामों की आवश्यकता हो।
- प्रपत्र: प्रपत्र ए → मोरिंग और टोइंग लाइन मार्गदर्शन के लिए बल्वर्क माउंटेड क्लोज्ड चॉक कॉन्फ़िगरेशन।
- नाममात्र आकार: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → एसडब्ल्यूएल, रस्सी पथ और जहाज के ड्राइंग के अनुसार चयन करें।
- एसडब्ल्यूएल: आपूर्ति किए गए डेटा से 10-320 kN → उत्पाद चयन लोड, रस्सी एमबीएल या ब्रेकिंग लोड नहीं।
- सामग्री: कास्टिंग सी-एमएन स्टील / कास्टिंग स्टेनलेस स्टील / विशेष स्टील विकल्प → उत्पादन से पहले अंतिम ग्रेड और प्रमाण पत्र के दायरे की पुष्टि की जानी चाहिए।
- सतह उपचार: एसए 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग जहाज की पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
- स्थापना: बल्वर्क माउंटेड → स्थानीय सुदृढीकरण, वेल्ड विवरण और स्थापना प्रक्रिया की ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → कोटेशन से पहले वर्ग निरीक्षण और प्रमाण पत्र स्तर की पुष्टि की जानी चाहिए।
यह कैसे काम करता है
मोरिंग या टोइंग लाइन बल्वर्क क्षेत्र के पास आती है → रस्सी बंद चॉक ओपनिंग से गुजरती है → चिकनी कास्ट संपर्क त्रिज्या रस्सी पथ को निर्देशित करती है → स्थानीय संपर्क बल बल्वर्क संरचना में स्थानांतरित हो जाता है → परियोजना आवश्यकता के अनुसार निरीक्षण और अंतिम कोटिंग पूरी की जाती है
अनुप्रयोग
कार्गो जहाज | बल्क कैरियर | टैंकर | कंटेनर जहाज | टगबोट | वर्कबोट | बार्ज | बल्वर्क मोरिंग स्टेशन | टोइंग-लाइन गाइड पोजीशन | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण दायरे, सामग्री ट्रेसबिलिटी और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या डीआईएन 81915 फॉर्म ए एक लिफ्टिंग उत्पाद है?
ए 1: नहीं। यह उत्पाद एक बल्वर्क माउंटेड मोरिंग / टोइंग लाइन चॉक है जिसका उपयोग रस्सी पथ को निर्देशित करने और सीमित करने के लिए किया जाता है। इसे लिफ्टिंग आई, लिफ्टिंग पैड, पुलिंग विंच, या लिफ्टिंग एक्सेसरी के रूप में वर्णित नहीं किया जाना चाहिए।
प्रश्न 2: क्या तालिका में एसडब्ल्यूएल को रस्सी ब्रेकिंग लोड माना जा सकता है?
ए 2: नहीं। आपूर्ति की गई तालिका में एसडब्ल्यूएल मान उत्पाद चयन लोड हैं। रस्सी एमबीएल, रस्सी ब्रेकिंग लोड, प्रूफ लोड और टेस्ट लोड अलग-अलग अवधारणाएं हैं और जहाज की मोरिंग या टोइंग व्यवस्था के अनुसार अलग से पुष्टि की जानी चाहिए।
प्रश्न 3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?
ए 3: डीआईएन 81915 फॉर्म ए, नाममात्र आकार, एसडब्ल्यूएल, सामग्री ग्रेड, सतह उपचार, मात्रा, स्थापना ड्राइंग, प्रमाण पत्र आवश्यकता, वितरण गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।
ए 2: नहीं। आपूर्ति की गई तालिका में एसडब्ल्यूएल मान उत्पाद चयन लोड हैं। रस्सी एमबीएल, रस्सी ब्रेकिंग लोड, प्रूफ लोड और टेस्ट लोड अलग-अलग अवधारणाएं हैं और जहाज की मोरिंग या टोइंग व्यवस्था के अनुसार अलग से पुष्टि की जानी चाहिए।
प्रश्न 3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?
ए 3: डीआईएन 81915 फॉर्म ए, नाममात्र आकार, एसडब्ल्यूएल, सामग्री ग्रेड, सतह उपचार, मात्रा, स्थापना ड्राइंग, प्रमाण पत्र आवश्यकता, वितरण गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।
