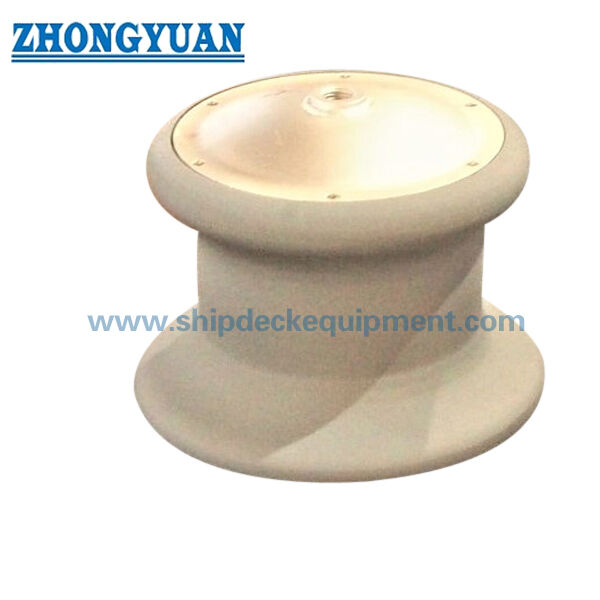

एकल रोलर फेयरलीड के साथ डस्ट कवर के लिए जहाज की लंगरबाजी CB / T 3861 प्रकार एक कास्ट स्टील रोलर

एकल रोलर फेयरलीड के साथ डस्ट कवर के लिए जहाज की लंगरबाजी CB / T 3861 प्रकार एक कास्ट स्टील रोलर

उत्पाद का अवलोकन

सीबी/टी 3861-2011 प्रकार ए एकल रोलर फेयरलीड धूल कवर के साथ एक लंबवत रोलर बिना आधार का उपयोग करके एक जहाज लंगर रस्सी गाइड है।इसका उपयोग डेक या बुलवार्क मोरिंग पदों पर फाइबर रस्सी या स्टील वायर रस्सी का मार्गदर्शन करने के लिए किया जाता है जहां रस्सी लीड कोण को कम स्लाइडिंग संपर्क के साथ नियंत्रित पुनर्निर्देशन की आवश्यकता होती हैदो या तीन एकल रोलर्स को भी एक समूह के रूप में व्यवस्थित किया जा सकता है जब लंगर लेआउट को विभिन्न दिशाओं से रस्सी मार्गदर्शन की आवश्यकता होती है।

यह पृष्ठ कास्ट स्टील रोलर, शाफ्ट और कॉपर-बुश चलने की गुणवत्ता, स्नेहन की स्थिति और शीर्ष धूल कवर के सुरक्षात्मक कार्य पर केंद्रित है।फेयरलीड रोलर व्यास के अनुसार चुना जाना चाहिए, SWL, रस्सी का प्रकार, रस्सी का व्यास, स्थापना की स्थिति, रस्सी की दिशा, पोत की संरचना, सतह उपचार और प्रमाण पत्र की आवश्यकता।यह एक लंगर रस्सी गाइड है और एक उठाने उपकरण के रूप में इलाज नहीं किया जाना चाहिए.

त्वरित विनिर्देश

• मानक और प्रकारः CB/T 3861-2011 फॉर्म A / प्रकार A → जहाज के लंगर रस्सी मार्गदर्शन के लिए धूल कवर के साथ एकल रोलर फेयरलीड।
• रोलर व्यास सीमाः 100×450 मिमी → जहाज की व्यवस्था के अनुसार छोटे से बड़े लंगर रस्सी मार्गदर्शन पदों को कवर करता है।
• SWL रेंजः 54617 kN → उत्पाद चयन के लिए आपूर्ति की गई फेयरलीड कार्य भार आधार; इसे रस्सी तोड़ने के भार के साथ मिश्रित नहीं किया जाना चाहिए।
• संदर्भ रस्सी रेंजः फाइबर रस्सी 28×80 मिमी और 6×37 स्टील वायर रस्सी 12.0×44.0 मिमी → रस्सी के व्यास को रोलर आकार से मेल खाने में मदद करता है।
• रोलर व्यवस्थाः आधार के बिना एकल रोलर → दो या तीन रोलर्स का उपयोग एक समूह के रूप में किया जा सकता है जब रस्सी पथ को बहु-कोण मार्गदर्शन की आवश्यकता होती है।
• चलने वाले घटकः कास्ट स्टील रोलर, मजबूत शाफ्ट, तांबा झाड़ी, और स्नेहन इंटरफ़ेस → लचीले घूर्णन का समर्थन करें और रस्सी घर्षण को कम करें।
• धूल कवरः रोलर असेंबली पर शीर्ष सुरक्षात्मक कवर → ऊपरी शाफ्ट और झाड़ी क्षेत्र के नमक स्प्रे, गंदगी और संक्षारण के प्रत्यक्ष जोखिम को कम करने में मदद करता है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश, या अनुकूलित खत्म → परियोजना की आवश्यकताओं का पालन करने के लिए अंतिम कोटिंग।

मुख्य तकनीकी मापदंड

मुख्य वेबपेज चयन डेटा CB/T 3861-2011 प्रकार A एकल रोलर फेयरलीड के लिए धूल कवर के साथ। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है।

चयन और जांच गाइड

चरण 1: CB/T 3861-2011 फॉर्म A/Type A और आवश्यक रोलर व्यास को 100 से 450 मिमी तक जहाज के लंगर लगाने की व्यवस्था के अनुसार पुष्टि करें।

चरण 2: रस्सी के प्रकार, फाइबर रस्सी व्यास या 6×37 स्टील तार रस्सी व्यास, और परियोजना भार आधार की पुष्टि करें। डिजाइन समीक्षा के बिना रस्सी के टूटने के भार को निष्पक्ष SWL के रूप में व्यवहार न करें।

चरण 3: पुष्टि करें कि परियोजना को एक रोलर, दो रोलर समूह या तीन रोलर समूह की आवश्यकता है, जिसमें रस्सी की दिशा, स्थापना की स्थिति और उपलब्ध स्थान शामिल हैं।

चरण 4: रोलर, शाफ्ट, धूल कवर और तांबे के झाड़ी के लिए सामग्री की आवश्यकता की पुष्टि करें। अंतिम सामग्री ग्रेड और ट्रेसेबिलिटी आदेश विनिर्देश का पालन करना चाहिए।

चरण 5: सतह उपचार की पुष्टि करेंः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, जस्ती खत्म, पॉलिश स्टेनलेस स्टील की सतह, या अन्य निर्दिष्ट कोटिंग सिस्टम।

चरण 6: उद्धरण से पहले प्रमाणपत्र के दायरे की पुष्टि करेंः निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या अन्य परियोजना-विशिष्ट निरीक्षण आवश्यकता।

चरण 7: मात्रा, पोत का प्रकार, स्थापना चित्र या संदर्भ फोटो, डिलीवरी का गंतव्य और अपेक्षित डिलीवरी का समय प्रदान करें।

संरचना

शीर्ष धूल ढक्कन ढ़लाई स्टील रोलर ऊर्ध्वाधर शाफ्ट तांबा झाड़ी स्नेहन इंटरफ़ेस चिकनी रस्सी संपर्क त्रिज्या आधार के बिना एकल रोलर परियोजना विशिष्ट माउंटिंग व्यवस्था

कास्टिंग, शाफ्ट और स्नेहन के फायदे

• कास्ट स्टील रोलर निर्माण नियंत्रण योग्य कास्टिंग गुणवत्ता, आयामी सटीकता और लंगर का मार्गदर्शन करने के लिए चिकनी रस्सी-संपर्क सतह पर केंद्रित है।
• रोलर को शाफ्ट और तांबे के झाड़ी के चारों ओर स्वतंत्र रूप से घूमना चाहिए। लचीला घूर्णन रस्सी-संपर्क क्षेत्र में स्लाइडिंग घर्षण को कम करता है और रस्सी की सतह के पहनने को सीमित करने में मदद करता है।
• शाफ्ट शक्ति, झाड़ी रिक्ति और शाफ्ट-बुश फिट बदलते रस्सी लीड कोणों के तहत स्थिर घूर्णन के लिए महत्वपूर्ण हैं।अंतिम शाफ्ट और झाड़ी विवरण परियोजना ड्राइंग या मानक आवश्यकता द्वारा पुष्टि की जानी चाहिए.
• आदेश की आवश्यकता के अनुसार एक निर्दिष्ट तांबा-मिश्र धातु झाड़ी की आपूर्ति की जा सकती है, जो चिकनाई ठीक से लागू होने पर स्थिर असर संपर्क और व्यावहारिक रखरखाव पहुंच बनाए रखने में मदद करती है।
• ऊपरी धूल कवर सीधे नमक स्प्रे, वर्षा जल, धूल और डेक प्रदूषण को कम करने में मदद करता है जो ऊपरी चलने वाले क्षेत्र में प्रवेश करता है, जो बेहतर संक्षारण प्रतिरोध और लंबे रखरखाव अंतराल का समर्थन करता है.
• सेवा के दौरान स्नेहन की स्थिति को बनाए रखा जाना चाहिए। उचित स्नेहन रोलर को पकड़ने से रोकने में मदद करता है और एक गैर घूर्णन रोलर के कारण रस्सी क्षति के जोखिम को कम करता है।
• आधार के बिना एकल-रोलर डिजाइन शिपयार्ड या डिजाइनरों को एक व्यवस्था में दो या तीन इकाइयों को जोड़ने की अनुमति देता है जब लंगर रस्सी पथ को कई दिशाओं से मार्गदर्शन की आवश्यकता होती है।

कस्टम विशेषताएं

• मानकः CB/T 3861-2011 → उपयोग किया जाता है जब जहाज के चित्र या शिपयार्ड विनिर्देश में CB/T 3861 प्रकार A रोलर फेयरलीड आयामों की आवश्यकता होती है।
• प्रकारः फॉर्म ए / प्रकार ए → एकल रोलर फेयरलीड शीर्ष धूल कवर के साथ और आधार के बिना।
• रोलर संख्याः एकल रोलर → का उपयोग अकेले या दो या तीन रोलर्स के साथ संयोजन में रस्सी के नेतृत्व की दिशा के अनुसार किया जा सकता है।
• रोलर व्यासः 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 मिमी → रस्सी व्यास, SWL और स्थापना स्थान के अनुसार चयन करें।
• SWL: 54617 kN → फेयरलीड चयन के लिए आपूर्ति कार्य भार मूल्य; रस्सी MBL, परीक्षण भार, और परियोजना सुरक्षा कारक को अलग से इलाज किया जाना चाहिए।
• सामग्रीः हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील या नोड्यूलर कास्ट आयरन → रोलर, शाफ्ट, झाड़ी और कवर के लिए अंतिम सामग्री ग्रेड को उत्पादन से पहले पुष्टि की जानी चाहिए।
• कॉपर बुश: परियोजना विनिर्देश के अनुसार उपलब्ध → सामग्री ग्रेड, ग्रूव डिजाइन और स्नेहन विवरण की पुष्टि की जानी चाहिए यदि निरीक्षण के लिए आवश्यक हो।
• धूल कवरः रोलर असेंबली के लिए शीर्ष कवर → समुद्री पर्यावरण के संपर्क से ऊपरी शाफ्ट और झाड़ी क्षेत्र की रक्षा करने में मदद करता है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश, या अनुकूलित उपचार → अंतिम परिष्करण पोत पेंटिंग या संक्षारण सुरक्षा की आवश्यकता का पालन करता है।
• अनुकूलनः उपलब्ध → गैर-मानक सामग्री, कोटिंग, निरीक्षण या ड्राइंग अनुकूलन को परियोजना और वर्ग आवश्यकताओं के खिलाफ समीक्षा की जानी चाहिए।

यह कैसे काम करता है

Mooring rope approaches the fairlead → Rope contacts the smooth rotating roller → Roller turns around the shaft and copper bush → Lubrication reduces shaft-bush friction → Dust cover protects the upper running area → Rope direction is guided with reduced rope surface wear

आवेदन

जहाज़ के लंगर लगाने के स्टेशन ∙ डेक रस्सी मार्गदर्शन ∙ बुलवार्क रस्सी लीड व्यवस्था ∙ टगबोट ∙ वर्कबोट ∙ कार्गो पोत ∙ टैंकर ∙ थोक वाहक ∙ नए निर्माण परियोजनाएं ∙ मरम्मत और प्रतिस्थापन परियोजनाएं

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

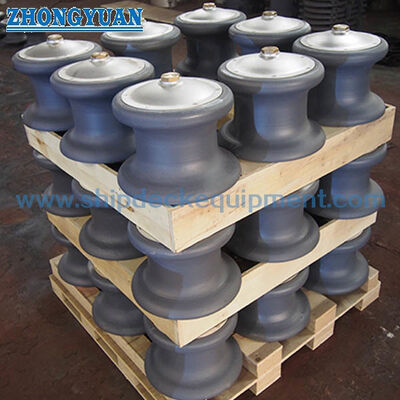

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सही रोलर व्यास का चयन कैसे किया जाए?

A1: रस्सी के प्रकार, रस्सी के व्यास, SWL की आवश्यकता, रस्सी के लीड दिशा, स्थापना स्थान, और जहाज की लंगर व्यवस्था के चित्र के अनुसार रोलर व्यास का चयन करें। समूहबद्ध व्यवस्थाओं के लिए,प्रत्येक रोलर की सापेक्ष स्थिति की भी पुष्टि की जानी चाहिए.

प्रश्न 2: शाफ्ट, तांबा झाड़ी और स्नेहन महत्वपूर्ण क्यों हैं?

ए 2: ये भाग इस बात को प्रभावित करते हैं कि रोलर रस्सी के संपर्क में स्वतंत्र रूप से घूमता है या नहीं। उचित स्नेहन के साथ अच्छी तरह से मेल खाने वाली शाफ्ट और तांबे की झाड़ी स्लाइडिंग घर्षण को कम कर सकती है,लंगर रस्सी की सतह की रक्षा करने में मदद करता है, और ऑपरेशन के दौरान रोलर के कब्ज का खतरा कम करें।

प्रश्न 3: क्या इस फेयरलीड के साथ कक्षा प्रमाणपत्र भी उपलब्ध कराए जा सकते हैं?

A3: वर्ग प्रमाण पत्र या गवाह निरीक्षण आदेश के दायरे और परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है। आवश्यक वर्ग समाज, सामग्री ट्रेस करने योग्यता, निरीक्षण आइटम,और प्रमाणपत्र के प्रकार को उद्धरण से पहले पुष्टि की जानी चाहिए.
