शंक्वाकार पेडस्टल रोलर फेयरलीड DIN 81907 फॉर्म बी, 80 ¢ 320 kN
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | DIN81906-1999 (रोलर), DIN 81907-1997; जर्मन मानक | प्रकार: | शंक्वाकार पेडस्टल पर फॉर्म बी रोलर |
|---|---|---|---|
| रोलर व्यास: | 160~560मिमी | रोलर नं.: | एकल रोलर |
| रोलर वजन: | 12~580 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | DIN 81907 कास्टिंग रोलर पेडस्टल फेयरलीड |
||
उत्पाद विवरण
शंक्वाकार पेडस्टल रोलर फेयरलीड | डीआईएन 81907 फॉर्म बी, 80–320 kN
उत्पाद अवलोकन
डीआईएन 81907 फॉर्म बी पेडस्टल रोलर फेयरलीड एक एकल ऊर्ध्वाधर रोलर असेंबली है जो एक शंक्वाकार डेक पेडस्टल पर लगी होती है। इसका उपयोग ऊंचे डेक स्तर पर मूरिंग और वार्पिंग लाइनों को निर्देशित करने के लिए किया जाता है, जिससे लाइन को एक निश्चित किनारे के खिलाफ निरंतर स्लाइडिंग संपर्क के बिना दिशा बदलने में मदद मिलती है। घूमने वाला रोलर और चिकनी रस्सी-संपर्क सतह स्थानीयकृत घर्षण को कम करने में मदद करती है, जबकि लाइन को आस-पास की डेक संरचना से दूर रखती है।
फॉर्म बी शंक्वाकार-पेडस्टल कॉन्फ़िगरेशन है और यह बेलनाकार फॉर्म ए व्यवस्था से अलग है। आपूर्ति की गई पैरामीटर तालिका के आधार पर, फॉर्म बी नाममात्र संख्या 8, 12, 20, और 32 में 80 से 320 kN तक के SWL मानों और कई पेडस्टल-ऊंचाई विकल्पों के साथ उपलब्ध है। चयन में लाइन के प्रकार और व्यास, रस्सी MBL, लीड दिशा, पेडस्टल ऊंचाई, नींव ज्यामिति, डेक सुदृढीकरण, वेल्डिंग विवरण, रोलर सामग्री, बेयरिंग या बुश व्यवस्था, स्नेहन, कोटिंग सिस्टम और आवश्यक वर्ग निरीक्षण दायरे पर विचार किया जाना चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: एकल-रोलर पेडस्टल फेयरलीड → ऊंचे डेक स्थिति पर एक मूरिंग या वार्पिंग लाइन को निर्देशित और पुनर्निर्देशित करता है।
- मानक और प्रपत्र: डीआईएन 81907:1997-12 प्रपत्र बी → शंक्वाकार पेडस्टल कॉन्फ़िगरेशन; डीआईएन मीडिया इस संस्करण को वर्तमान पेडस्टल फेयर लीड मानक के रूप में सूचीबद्ध करता है।
- संदर्भित रोलर मानक: डीआईएन 81906:1999-05 → संबंधित वार्पिंग / पेडस्टल रोलर श्रृंखला के लिए वर्तमान डीआईएन संदर्भ।
- प्रपत्र बी नाममात्र सीमा: 8 / 12 / 20 / 32 → आपूर्ति की गई तालिका में छोटी नाममात्र संख्या 1 / 2 / 3 / 5 फॉर्म ए से संबंधित हैं, इस पृष्ठ से नहीं।
- SWL सीमा: 80 से 320 kN → आपूर्ति की गई तालिका से फिटिंग SWL; यह रस्सी MBL नहीं है और यह लिफ्टिंग रेटिंग नहीं है।
- पेडस्टल-ऊंचाई विकल्प: 800 से 1400 मिमी नाममात्र संख्या के आधार पर → रोलर सेंटरलाइन को जहाज के डेक और रस्सी लीड व्यवस्था से मेल खाने की अनुमति देता है।
- सामग्री विकल्प: आदेश के अनुसार रोलर सामग्री के साथ स्टील पेडस्टल → सटीक कास्ट स्टील, नोड्यूलर आयरन, स्टेनलेस स्टील, एक्सल, बुश और बेयरिंग सामग्री की पुष्टि की आवश्यकता है।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एक एपॉक्सी शॉप-प्राइमर कोट संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग, या पॉलिश स्टेनलेस फिनिश स्वीकृत परियोजना विनिर्देश का पालन करता है।
मुख्य तकनीकी पैरामीटर
| नाममात्र नहीं। |
SWL kN |
h फॉर्म ए |
h फॉर्म बी |
a | b | C | d1x S1 | d2 | d3 士1 |
d4 | d5 | f |
| 1 | 10 | 200 | - | 9 | 60 | 135 | 219,1 X 12,5 | 255 | 62 | - | - | 282 |
| 400 | - | - | - | 482 | ||||||||
| 600 | - | - | - | 682 | ||||||||
| 800 | - | - | - | 882 | ||||||||
| 2 | 20 | 200 | - | 9 | 60 | 135 | 273 X 12,5 | 310 | 72 | - | - | 305 |
| 400 | - | - | - | 505 | ||||||||
| 600 | - | - | - | 705 | ||||||||
| 800 | - | - | - | 905 | ||||||||
| 3 | 30 | 200 | - | 9 | 60 | 135 | 355,6 X 12,5 | 395 | 87 | - | - | 329 |
| 400 | - | - | - | 529 | ||||||||
| 600 | - | - | - | 729 | ||||||||
| 800 | - | - | - | 929 | ||||||||
| 5 | 50 | 200 | - | 9 | 60 | 135 | 457 X 12,5 | 495 | 108 | - | - | 363 |
| 400 | - | - | - | 563 | ||||||||
| 600 | - | - | - | 763 | ||||||||
| 800 | - | - | - | 963 | ||||||||
| 8 | 80 | 200 | - | 9 | 80 | 175 | 559 X 12,5 | 595 | 127 | - | - | 411 |
| 400 | - | - | - | 611 | ||||||||
| 600 | - | - | - | 811 | ||||||||
| 800 | - | - | - | 1011 | ||||||||
| - | 1000 | 560 | 825 | 1211 | ||||||||
| 12 | 120 | 200 | - | 10 | 80 | 175 | 660 X 14,2 | 705 | 162 | - | - | 459 |
| 400 | - | - | - | 659 | ||||||||
| 600 | - | - | - | 859 | ||||||||
| 800 | - | - | - | 1059 | ||||||||
| - | 1000 | 660 | 925 | 1259 | ||||||||
| - | 1200 | 660 | 975 | 1459 | ||||||||
| 20 | 200 | 200 | - | 12 | 100 | 220 | 660 X 17,5 | 705 | 192 | - | - | 483 |
| 400 | - | - | - | 683 | ||||||||
| 600 | - | - | - | 883 | ||||||||
| - | 800 | 660 | 870 | 1083 | ||||||||
| - | 1000 | 660 | 925 | 1283 | ||||||||
| - | 1200 | 660 | 975 | 1483 | ||||||||
| - | 1400 | 660 | 1030 | 1683 | ||||||||
| 32 | 320 | 200 | - | 12 | 100 | 220 | 813 X 16 | 865 | 232 | - | - | 553 |
| 400 | - | - | - | 753 | ||||||||
| 600 | - | - | - | 953 | ||||||||
| - | 800 | 810 | 1020 | 1153 | ||||||||
| - | 1000 | 810 | 1075 | 1353 | ||||||||
| - | 1200 | 810 | 1125 | 1553 | ||||||||
| - | 1400 | 810 | 1180 | 1753 |
| प्रकार | l1 | l2 +1 -0.3 |
l3 | l4 | l5 | l6 ≈ फॉर्म ए |
l6 ≈ फॉर्म बी |
r | S2 | S3 | z ≈ |
| 1 | 174 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 2 |
| 2 | 228 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 3 |
| 3 | 310 | 38 | 70 | 20 | 90 | 10 | - | 10 | 13 | - | 3 |
| 5 | 412 | 38 | 70 | 20 | 110 | 10 | - | 10 | 13 | - | 3 |
| 8 | 504 | 45 | 80 | 30 | 130 | 15 | 13 | 15 | 16 | 15 | 3 |
| 12 | 602 | 70 | 110 | 30 | 180 | 15 | 14 | 15 | 16 | 15 | 3 |
| 20 | 585 | 81 | 130 | 40 | 200 | 20 | 22,5 | 20 | 20 | 15 | 5 |
| 32 | 740 | 131 | 180 | 40 | 240 | 20 | 20 | 20 | 20 | 15 | 5 |
चयन और पूछताछ गाइड
चरण 1: डीआईएन 81907 फॉर्म बी की पुष्टि करें और आवश्यक फिटिंग SWL और जहाज की मूरिंग व्यवस्था के अनुसार नाममात्र संख्या 8, 12, 20, या 32 का चयन करें।
चरण 2: पेडस्टल ऊंचाई h और आवश्यक लाइन सेंटरलाइन ऊंचाई की पुष्टि करें ताकि रोलर आने वाले और जाने वाले रस्सी पथ के साथ संरेखित हो।
चरण 3: रस्सी के प्रकार, रस्सी के व्यास, रस्सी MBL, अपेक्षित लीड कोण, और इच्छित मूरिंग / वार्पिंग ड्यूटी प्रदान करें; टोइंग उपयोग को अलग से स्वीकृत जहाज व्यवस्था द्वारा पुष्टि की जानी चाहिए।
चरण 4: रोलर, पेडस्टल, एक्सल, बुश या बेयरिंग, स्नेहन, और सामग्री आवश्यकताओं की पुष्टि करें, जिसमें स्टेनलेस या निम्न-तापमान सामग्री जहां लागू हो।
चरण 5: नींव आयाम, डेक सुदृढीकरण, वेल्डिंग विवरण, लोड दिशा, कोटिंग सिस्टम, निरीक्षण विधि, और वर्गीकरण समाज की आवश्यकता की पुष्टि करें।
चरण 6: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, जहाज का प्रकार, स्थापना ड्राइंग, और यदि उपलब्ध हो तो संदर्भ फोटो प्रदान करें।
संरचना
डीआईएन 81906 ऊर्ध्वाधर रोलर | रोलर एक्सल और बुश / बेयरिंग व्यवस्था | शंक्वाकार फॉर्म बी पेडस्टल | वेल्डेड डेक नींव इंटरफ़ेस | चिकनी रस्सी-संपर्क सतह | स्नेहन और रखरखाव बिंदु | शॉप प्राइमर या निर्दिष्ट सतह उपचार
रोलर, नींव और इंजीनियरिंग लाभ
- शंक्वाकार फॉर्म बी पेडस्टल ऊंचे रोलर पदों के लिए एक चौड़ा निचला समर्थन क्षेत्र प्रदान करता है और इसे तब चुना जाता है जब जहाज की व्यवस्था में बेलनाकार फॉर्म ए संरचना के बजाय एक टेपर्ड पेडस्टल की आवश्यकता होती है।
- ऊंचा ऊर्ध्वाधर रोलर लाइन के क्षैतिज लीड को बदलता है जबकि रस्सी को डेक किनारों, बल्कहेड संरचना और आस-पास के फिटिंग से दूर रखने में मदद करता है।
- एक स्वतंत्र रूप से घूमने वाला रोलर संपर्क सतह पर स्लाइडिंग घर्षण को कम करता है; एक्सल संरेखण, बुश या बेयरिंग फिट, स्नेहन, और रखरखाव पहुंच को उत्पादन और सेवा के दौरान नियंत्रित किया जाना चाहिए।
- कई पेडस्टल-ऊंचाई संयोजन रोलर सेंटरलाइन को वास्तविक डेक लेआउट के साथ समन्वयित करने की अनुमति देते हैं, लेकिन ऊंचाई को लाइन कोणों और आसपास की मूरिंग व्यवस्था के साथ मिलकर चुना जाना चाहिए।
- पेडस्टल बेस फेयरलीड प्रतिक्रिया को जहाज की संरचना में स्थानांतरित करता है; डेक नींव, सुदृढीकरण, वेल्ड विवरण, और स्वीकार्य लोड दिशा की समीक्षा जहाज निर्माण या डिजाइन कार्यालय द्वारा की जानी चाहिए।
- FEA समीक्षा, लोड परीक्षण, NDT, सामग्री ट्रेसबिलिटी, और वर्ग गवाह को परियोजना निरीक्षण योजना और सहमत आदेश दायरे में निर्दिष्ट होने पर व्यवस्थित किया जा सकता है।
कस्टम विशेषताएँ
- मानक: डीआईएन 81907:1997-12 → पेडस्टल फेयर लीड के लिए वर्तमान डीआईएन संस्करण।
- प्रपत्र: प्रपत्र बी शंक्वाकार पेडस्टल → बेलनाकार प्रपत्र ए कॉन्फ़िगरेशन से अलग।
- नाममात्र संख्या: 8 / 12 / 20 / 32 → आपूर्ति की गई आयाम तालिका में पहचाना गया फॉर्म बी रेंज।
- SWL: 80 / 120 / 200 / 320 kN → चयन के लिए उपयोग की जाने वाली फिटिंग रेटिंग; रस्सी MBL या लिफ्टिंग क्षमता को प्रतिस्थापित न करें।
- रोलर मानक: डीआईएन 81906:1999-05 → सटीक रोलर आकार और सामग्री को नाममात्र संख्या और स्वीकृत ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- स्थापना: डेक वेल्डेड नींव → पेडस्टल सीटिंग, डेक सुदृढीकरण, वेल्ड तैयारी, और लोड दिशा के लिए ड्राइंग समीक्षा की आवश्यकता होती है।
- सामग्री: घटक द्वारा पुष्टि की जानी है → पेडस्टल, रोलर, एक्सल, बुश / बेयरिंग, और निम्न-तापमान आवश्यकताएं विभिन्न सामग्री विनिर्देशों का उपयोग कर सकती हैं।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग, या स्टेनलेस फिनिशिंग परियोजना आवश्यकताओं का पालन करती है।
- प्रमाणपत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → वर्ग प्रमाण पत्र, निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, NDT, या गवाह परीक्षण को कोटेशन से पहले सहमत होना चाहिए।
यह कैसे काम करता है
मूरिंग या वार्पिंग लाइन पेडस्टल फेयरलीड तक पहुंचती है → लाइन ऊर्ध्वाधर रोलर से संपर्क करती है → रोलर घूमता है और लाइन को आवश्यक डेक ऊंचाई पर पुनर्निर्देशित करता है → प्रतिक्रिया शंक्वाकार पेडस्टल के माध्यम से प्रबलित डेक नींव में स्थानांतरित हो जाती है → रोलर, एक्सल, स्नेहन, वेल्ड और कोटिंग का सेवा के दौरान निरीक्षण किया जाता है
अनुप्रयोग
समुद्री जहाज | अंतर्देशीय जहाज | टगबोट | वर्कबोट | कार्गो जहाज | मूरिंग और वार्पिंग स्टेशन | ऊंचे डेक लाइन-रूटिंग स्थान | नई इमारत और प्रतिस्थापन परियोजनाएं | स्वीकृत टोइंग-लाइन मार्गदर्शन स्थान जब जहाज डिजाइन द्वारा निर्दिष्ट किया गया हो
प्रमाणन और लाभ
परियोजना आवश्यकता, सहमत सामग्री ट्रेसबिलिटी, परीक्षण दायरे और वर्गीकरण समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र और निरीक्षण दस्तावेज व्यवस्थित किए जा सकते हैं।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

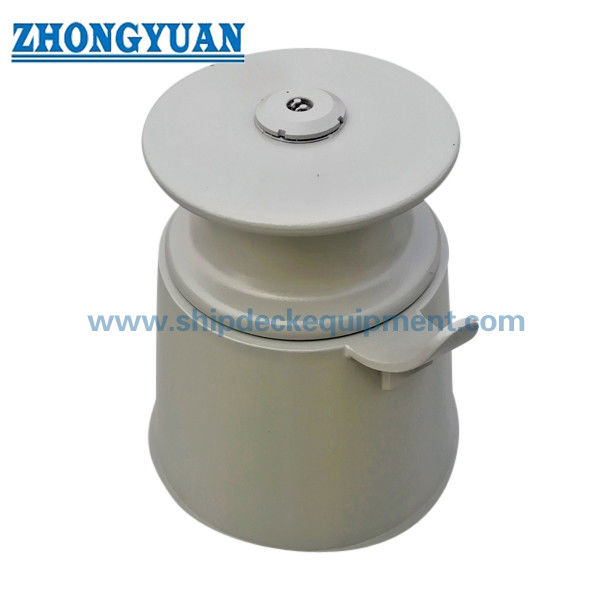

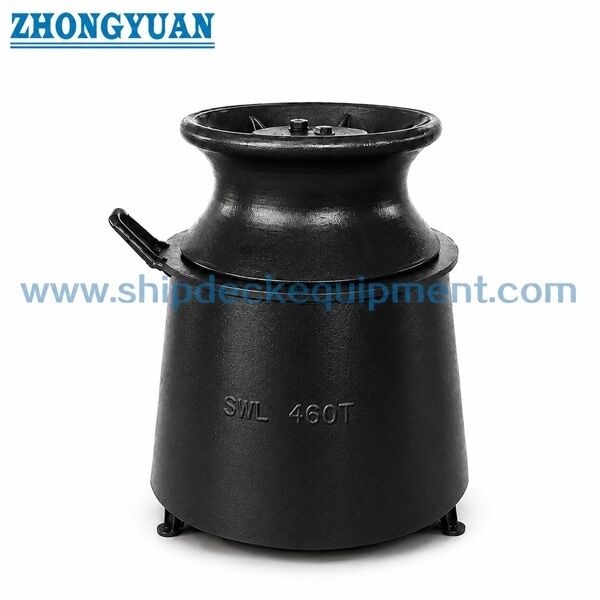

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: डीआईएन 81907 फॉर्म ए और फॉर्म बी के बीच क्या अंतर है?
A1: फॉर्म ए एक बेलनाकार पेडस्टल का उपयोग करता है और आपूर्ति की गई तालिका में दिखाए गए व्यापक नाममात्र रेंज को कवर करता है। फॉर्म बी एक शंक्वाकार पेडस्टल का उपयोग करता है और, इस पृष्ठ के लिए, नाममात्र संख्या 8, 12, 20, और 32 तक सीमित है जिसमें उच्च पेडस्टल-ऊंचाई संयोजन हैं।
Q2: क्या 80 से 320 kN SWL मानों का उपयोग रस्सी MBL या लिफ्टिंग क्षमता के रूप में किया जा सकता है?
A2: नहीं। मान आपूर्ति की गई डीआईएन 81907 तालिका से फिटिंग SWL आंकड़े हैं। रस्सी MBL, ऑपरेटिंग लोड, लीड कोण, सुरक्षा कारक, डेक नींव, और परियोजना अनुमोदन की अलग से जांच की जानी चाहिए। फेयरलीड एक लिफ्टिंग उत्पाद नहीं है।
Q3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?
A3: फॉर्म बी नाममात्र संख्या, SWL, पेडस्टल ऊंचाई, रस्सी प्रकार और व्यास, रस्सी MBL, लाइन दिशा, जहाज का प्रकार, प्रत्येक घटक के लिए सामग्री, बुश या बेयरिंग आवश्यकता, स्नेहन, सतह उपचार, डेक नींव ड्राइंग, प्रमाण पत्र दायरा, मात्रा, गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।
