19–70मिमी इलेक्ट्रिक विंडलास और विंच सिंगल जिप्सी सिंगल ड्रम | जहाज एंकर और मोरिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| लंगर श्रृंखला व्यास: | Φ90 मिमी | रेटेड तनाव: | 384.8KN |
|---|---|---|---|
| कार्य करने की गति: | 9 मीटर/मिनट | ड्रम भार: | 385KN |
| समर्थन भार: | 2629kn | मोटर शक्ति: | 75/75/30 किलोवाट |
| लंगर लगाने की गति: | 9/मिनट | लंगर की रिंगों की संख्या: | डबल जिप्सी |
| समय सीमा: | 120 दिन | वारंटी अवधि: | डिलीवरी के एक साल बाद |
| रंग: | ग्राहक निर्दिष्ट | बिजली की आपूर्ति: | एसी एकल-चरण 110V, 220V, 240V एसी तीन-चरण 220V, 380V, 440V, 660V |
| संघटन: | मुख्य रूप से आधार, दीवार फ्रेम, डबल लंगर sprocket, घुमावदार जोड़ी केबल ड्रम, डबल क्लच, डबल ब्रेक, घु | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट |
| प्रमुखता देना: | विद्युत चालित विंडलास विंच,सिंगल ड्रम विंडलास विंच,सिंगल जिप्सी विंडलास विंच |
||
उत्पाद विवरण
19 ′′70 मिमी इलेक्ट्रिक विंडलास और विंच सिंगल जिप्सी सिंगल ड्रम
उत्पाद का अवलोकन
विद्युत चालित विंडलास और विंच को जहाज के डेक पर लंगर संभालने और लंगर लगाने के लिए डिज़ाइन किया गया है।
यह प्रणाली सुरक्षित और कुशल लंगर उठाने और लंगर लंगर को नियंत्रित करने के लिए लंगर जिप्सी, ड्रम, विवर्तन अंत, गियरबॉक्स और इलेक्ट्रिक ड्राइव को एकीकृत करती है।
इसका व्यापक रूप से वाणिज्यिक जहाजों, अपतटीय जहाजों और विश्वसनीय प्रदर्शन और स्थिर संचालन के साथ कानून प्रवर्तन जहाजों पर उपयोग किया जाता है।
त्वरित विनिर्देश
• चेन व्यासः 19 ¢ 70 मिमी
• कार्य भारः 15.3 ≈ 196.5 kN
• कार्य गतिः ≥9~12 m/min
• लंगर खींचनाः 20 ¢ 150 kN
• लंगर लगाने की गतिः ≥1215 m/min
• ड्रम क्षमताः 120×200 मीटर
• मोटर शक्ति: 8.560 किलोवाट
• ड्राइव प्रकारः इलेक्ट्रिक
• विन्यास: एकल जिप्सी + एकल ड्रम + एकल विकृत अंत
• नियंत्रण: स्थानीय और दूरस्थ
मुख्य तकनीकी मापदंड
| चेन व्यास (मिमी) | कार्य भार (kN) | गति (m/min) | लंगर खींचना (kN) | लंगर लगाने की गति (m/min) | ड्रम क्षमता | मोटर शक्ति (किलोवाट) |
| 19/20.5/22 | 15.3/17.9/20.5 | ≥12 | 20 | ≥12 | 15x120 | 8.5/3.5 |
| 24/26/28 | 24.5/28.7/33.3 | ≥9 | 20 | ≥12 | 15x120 | 8.5/3.5 |
| 30 | 38.3 | ≥9 | 30 | ≥12 | 18x150 | 11/11/7.5 |
| 32/34/36 | 43.5/49.1/55.1 | ≥9 | 50 | ≥12 | 20.5x150 | 16/16/11 |
| 38/40/42 | 61.4/68.0/75 | ≥9 | 50 | ≥12 | 20.5x150 | 22/22/16 |
| 44/46/48 | 82.3/89.9/97.9 | ≥9 | 75 | ≥12 | 26x200 | 30/30/22 |
| 50/52/54 | 106.3/114.9/123.9 | ≥9 | 75 | ≥15 | 26x200 | 30/30/22 |
| 56/58/60 | 133.3/143.0/153 | ≥9 | 75 | ≥15 | 26x200 | 45/45/30 |
| 62/64 | 163.4/1741 | ≥9 | 100 | ≥15 | 30x200 | 45/45/30 |
| 66/68/70 | 185.1/196.5 | ≥9 | 150 | ≥15 | 32.5x200 | 60/60/45 |
चयन मार्गदर्शिका
चरण 1 - चेन का आकार: 1970 मिमी. चरण 2 - कार्य भार: 15196 kN. चरण 3 - लंगर खींचना: 20150 kN. चरण 4 - गतिः ≥912 m/min. चरण 5 - ड्राइव: इलेक्ट्रिक. चरण 6 - कॉन्फ़िगरेशन:एकल जिप्सी + ड्रम -- चरण 7 - स्थापना: डेक पर लगाया गया
संरचना और घटक
संरचना और घटक: इलेक्ट्रिक मोटर गियरबॉक्स एकल जिप्सी एकल ड्रम घुमावदार अंत ब्रेक प्रणाली क्लच प्रणाली नियंत्रण कक्ष आधार फ्रेम
कस्टम विशेषताएं
चेन का आकार: 19 ¢ 70 मिमी ∙ कार्य भार: 15 ¢ 196 kN ∙ लंगर खींचना: 20 ¢ 150 kN ∙ ड्राइव प्रकार: इलेक्ट्रिक ∙ कॉन्फ़िगरेशन: जिप्सी + ड्रम ∙ नियंत्रणः स्थानीय / दूरस्थ
कस्टम कॉन्फ़िगरेशन और पूछताछ गाइड
चेन का आकार∙ कार्य भार∙ मोरिंग खींच∙ ड्रम क्षमता∙ मोटर शक्ति∙ नियंत्रण प्रकार∙ स्थापना आवश्यकताएँ
यह कैसे काम करता है
विद्युत मोटर गियरबॉक्स को लंगर उठाने और लंगर बांधने के कार्य के लिए जिप्सी और ड्रम को घुमाने के लिए चलाता है।
चेन को जिप्सी द्वारा संचालित किया जाता है जबकि रस्सी को लचीला संचालन के लिए ड्रम और विकृत अंत द्वारा संचालित किया जाता है।
आवेदन
अनुप्रयोगः वाणिज्यिक जहाजों. समुद्री जहाजों. गश्ती नौकाओं. बैरगेज. समुद्री लंगर और लंगर लगाने के संचालन.
प्रमाणपत्र और लाभ
प्रमाणपत्रः सीसीएस ∙ एनके ∙ बीवी ∙ एबीएस ∙ डीएनवी ∙ एलआर ∙ केआर ∙ रीना ∙ आईआरएस ∙ आरएस
लाभः संयोजन विंडलास और लिंच डिजाइन∙ स्थान की बचत∙ स्थिर इलेक्ट्रिक ड्राइव∙ लचीला संचालन∙ विश्वसनीय प्रदर्शन
चित्र और तस्वीरें
• सामान्य व्यवस्था का चित्रण
• विंडग्लास संरचना का चित्रण
• स्थापना का लेआउट

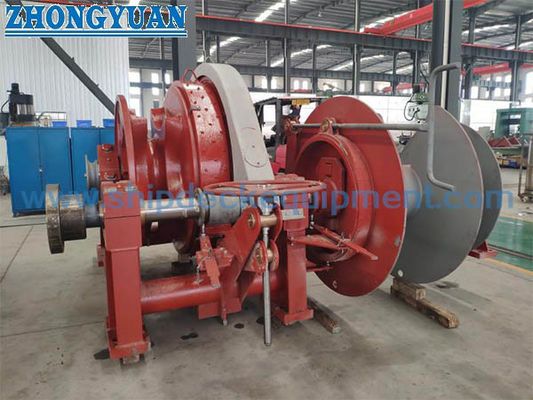

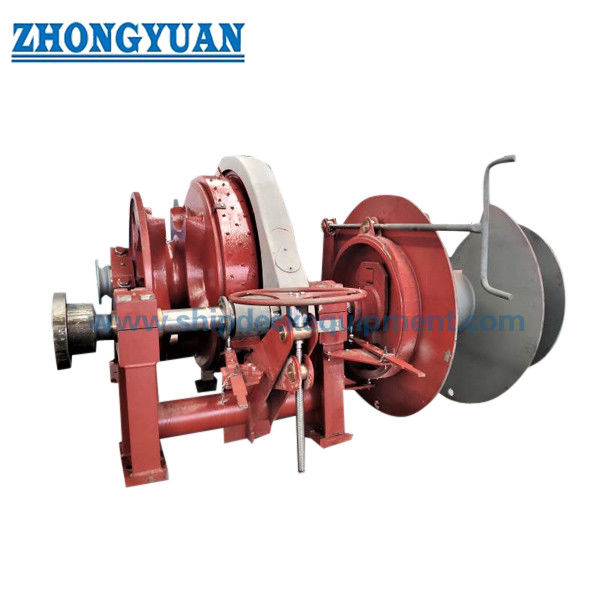

• उत्पाद की तस्वीरें
ऑर्डर करने की जानकारी
• MOQ: 1 यूनिट
• वितरण समय: परियोजना के आधार पर
• भुगतानः टी/टी, एल/सी
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या यह लंगर और लंगर दोनों को संभाल सकता है?
उत्तर: हाँ, संयुक्त डिजाइन दोनों कार्यों का समर्थन करता है।
Q2: क्या विन्यास अनुकूलन योग्य है?
एकः हाँ, जिप्सी, ड्रम, और warping अंत अनुकूलित किया जा सकता है।
Q3: क्या रिमोट कंट्रोल उपलब्ध है?
उत्तर: हाँ, स्थानीय और रिमोट कंट्रोल दोनों समर्थित हैं।
