नौसेना तीन रोलर चॉक. जहाज की लंगर के लिए कास्टिंग स्टील रोलर चॉक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी/टी 38-1999 | प्रकार: | सिंगल रोलर फॉर्म सी |
|---|---|---|---|
| रोलर व्यास: | 75~350मिमी | रोलर नं.: | तीन रोलर्स |
| रोलर वजन: | 27-1915 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | जहाज के लंगर लगाने का उपकरण,3 रोलर्स फेयरलीड,3 रोलर्स फेयरलीड जहाज की लंगर लगाना उपकरण |
||
उत्पाद विवरण
मरीन थ्री रोलर चॉक | जहाज के लंगर के लिए कास्टिंग स्टील रोलर चॉक
उत्पाद अवलोकन
मरीन थ्री रोलर चॉक को एक निश्चित उद्घाटन के माध्यम से लंगर रस्सियों को निर्देशित करने के लिए डिज़ाइन किया गया है, जबकि घर्षण को कम करता है और रस्सी की दिशा को नियंत्रित करता है।
पारंपरिक चॉक की तुलना में, एकीकृत तीन-रोलर संरचना बहु-दिशात्मक रस्सी लीड की अनुमति देती है और स्थानीय तनाव और रस्सी के घिसाव को काफी कम करती है।
यह उत्पाद CB/T 38-1999 टाइप C मानक का पालन करता है, जो CB39-66 टाइप C को प्रतिस्थापित करता है।
CB/T 38-1999 एक वेल्डेड बेस संरचना को अपनाता है, जो बोल्ट-ऑन CB39-66 डिज़ाइन की तुलना में बेहतर लोड ट्रांसफर और उच्च संरचनात्मक अखंडता प्रदान करता है।
प्रत्येक मॉडल एक विशिष्ट रस्सी ब्रेकिंग लोड (MBL) के अनुरूप होता है, जिससे सटीक लोड-आधारित चयन संभव होता है।
त्वरित विनिर्देश
- संरचना: तीन रोलर्स → बहु-दिशात्मक रस्सी मार्गदर्शन
- लागू रस्सी व्यास: 7–37 मिमी → मानक चयन सीमा
- लागू रस्सी MBL: 23–583 kN → मुख्य चयन पैरामीटर
- माउंटिंग: वेल्डेड बेस (CB/T 38-1999) / बोल्ट-ऑन (CB39-66 प्रतिस्थापन)
- सामग्री: कास्टिंग स्टील → उच्च शक्ति और स्थायित्व
- सतह: चिकनी मशीन वाली → रस्सी की सुरक्षा करें
- प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
मुख्य तकनीकी पैरामीटर (CB/T 38-1999 टाइप C)
| नाममात्र आकार | रस्सी अधिकतम ब्रेक (kN) | तार रस्सी व्यास | फाइबर रस्सी व्यास | L | B | H | L1 | D | वजन (किलो) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
लोड और चयन आधार
'रस्सी अधिकतम ब्रेक (kN)' लागू रस्सी के अधिकतम ब्रेकिंग लोड (MBL) को संदर्भित करता है।
प्रत्येक चॉक आकार एक संबंधित रस्सी शक्ति स्तर से मेल खाता है।
संदर्भ SWL ≈ रस्सी MBL ÷ सुरक्षा कारक (आमतौर पर 1.5–2.0)।
चॉक को रस्सी ब्रेकिंग स्ट्रेंथ के बराबर या उससे अधिक लोड का सामना करने के लिए डिज़ाइन किया गया है, जो चरम स्थितियों में संरचनात्मक सुरक्षा सुनिश्चित करता है।
चयन गाइड
चरण 1 – रस्सी व्यास का चयन करें → लंगर लाइन आकार के आधार पर
चरण 2 – रस्सी ब्रेकिंग लोड (MBL) की पुष्टि करें → प्राथमिक चयन पैरामीटर
चरण 3 – चॉक आकार का चयन करें → रस्सी व्यास और MBL दोनों का मिलान करें
चरण 4 – स्थापना प्रकार की पुष्टि करें → वेल्डेड (नई निर्माण) / बोल्ट-ऑन (प्रतिस्थापन)
चरण 5 – प्रमाणन आवश्यकता की पुष्टि करें
इंजीनियरिंग नोट
CB/T 38-1999 लोड-आधारित मिलान का परिचय देता है, जहां प्रत्येक मॉडल एक विशिष्ट रस्सी ब्रेकिंग स्ट्रेंथ के अनुरूप होता है।
यह लंगर प्रणाली डिजाइन और वास्तविक परिचालन भार के बीच बेहतर संरेखण सुनिश्चित करता है।
संरचना
तीन रोलर्स | कास्टिंग बॉडी | वेल्डेड बेस | प्रबलित संरचना
कस्टम विशेषताएँ
तीन-रोलर डिजाइन → लोड वितरण और कम रस्सी घिसाव
फ्री रोटेटिंग रोलर्स → घर्षण को कम करें
कास्टिंग स्टील बॉडी → उच्च शक्ति
चिकनी संपर्क सतह → रस्सी की सुरक्षा करें
पूछताछ गाइड
रस्सी व्यास, रस्सी MBL, स्थापना प्रकार, जहाज का प्रकार और प्रमाणन आवश्यकताओं प्रदान करें।
यह कैसे काम करता है
रस्सी चॉक से गुजरती है → रोलर्स घूमते हैं → घर्षण कम होता है → रस्सी सुचारू रूप से निर्देशित होती है → घिसाव कम होता है।
अनुप्रयोग
जहाज का अगला भाग | जहाज का पिछला भाग | बल्कहेड | डेक किनारा लंगर
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
ड्राइंग और तस्वीरें

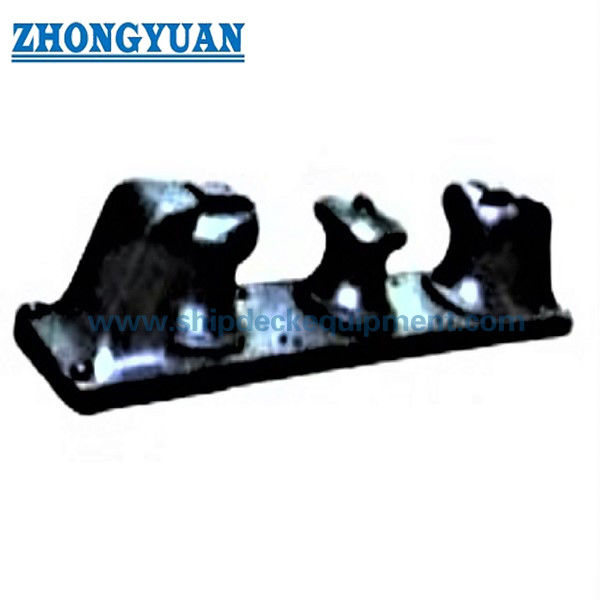

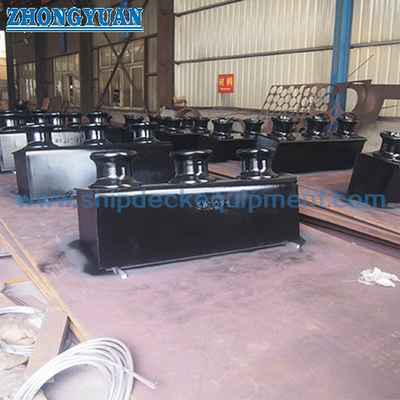

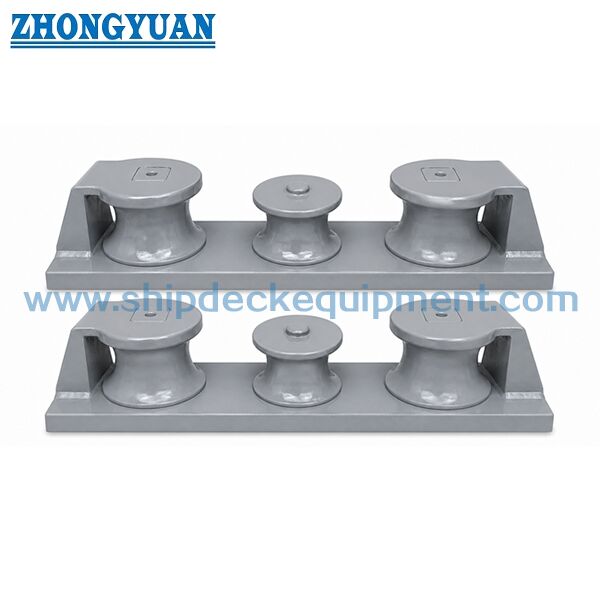

सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें
ऑर्डरिंग
निर्दिष्ट करें: आकार, सामग्री, कोटिंग, प्रमाणन
अक्सर पूछे जाने वाले प्रश्न
Q1: तीन रोलर चॉक का उपयोग क्यों करें?
A: घर्षण को कम करने, लोड वितरित करने और लंगर रस्सी की सुरक्षा के लिए।
Q2: क्या रोलर्स घूमते हैं?
A: हाँ, घिसाव को कम करने के लिए सभी रोलर्स स्वतंत्र रूप से घूमते हैं।
Q3: आकार का चयन कैसे करें?
A: तालिका से रस्सी व्यास और ब्रेकिंग लोड के आधार पर।
Q4: मुझे अपने प्रोजेक्ट के लिए कौन सा मानक चुनना चाहिए?
A: नई निर्माण परियोजनाओं के लिए, CB/T 38-1999 या वर्गीकरण समाज की आवश्यकताओं जैसे अद्यतन मानकों की सिफारिश की जाती है।
मौजूदा जहाजों के लिए, CB 39-66 आयाम आमतौर पर सीधे प्रतिस्थापन के लिए उपयोग किए जाते हैं।
