12.526mm वर्टिकल इलेक्ट्रिक विंडक्लास
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| कार्य भार: | 6.6KN | अधिभार: | 9.9KN |
|---|---|---|---|
| समर्थन भार: | 41KN | प्रकार: | ऊर्ध्वाधर मोटर |
| गति (एम / मिनट): | ≥12मी/मिनट | लंगर श्रृंखला: | Dia. दीया. 12.5 (mm), U2 12.5 (मिमी), यू2 |
| सामग्री: | माइल्ड स्टील, कास्टिंग | शक्ति: | विद्युत मोटर |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | 12.5 मिमी लंबवत इलेक्ट्रिक विंडलास,6.6 केएन लंबवत इलेक्ट्रिक विंडलास,12.5 मिमी शिप डेक उपकरण |
||
उत्पाद विवरण

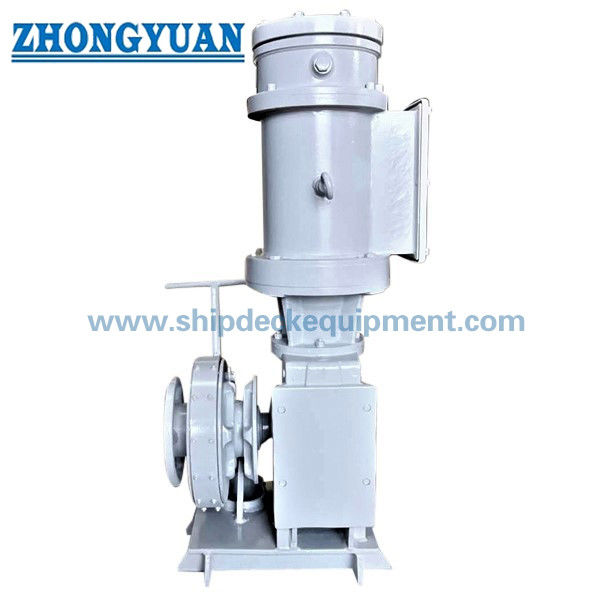

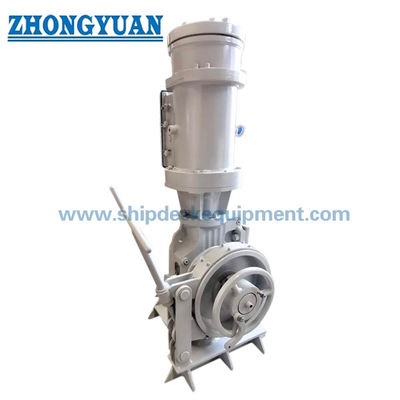

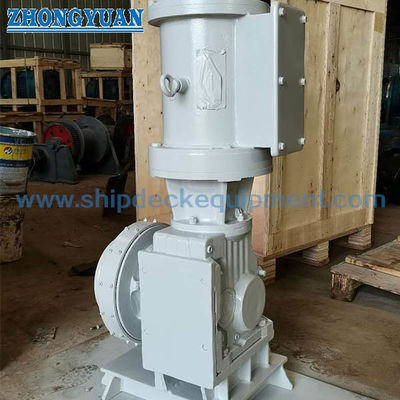

12.526mm वर्टिकल इलेक्ट्रिक विंडक्लास
उत्पाद का अवलोकन
यह ऊर्ध्वाधर विद्युत पंखुड़ी सीमित डेक स्थान वाले छोटे जहाजों के लिए डिज़ाइन की गई है।
ऊर्ध्वाधर डिजाइन स्थापना के पदचिह्न को कम करता है और कॉम्पैक्ट डेक लेआउट के लिए आदर्श है।
छोटे जहाजों के लिए कॉम्पैक्ट डेक लेआउट और लागत प्रभावी लंगर लगाने के समाधान के लिए डिज़ाइन किया गया।
त्वरित विनिर्देश
- चेन का आकारः 12.5×26 मिमी (U2) → एंकर चेन संगतता को परिभाषित करता है
- कार्य भारः 5.9 ∙ 28.7 kN → लंगर लगाने की क्षमता सीमा को परिभाषित करता है
- समर्थन भारः 30175 kN → संरचनात्मक पकड़ शक्ति को परिभाषित करता है
- गतिः ≥9 m/min → लंगर लगाने की दक्षता को परिभाषित करता है
- मोटर शक्तिः 3/1.2 ∙8.5/3.5 किलोवाट → ड्राइव क्षमता को परिभाषित करता है
- ड्राइव प्रकारः इलेक्ट्रिक → स्थिर और सरल संचालन
- विन्यासः एकल जिप्सी → कॉम्पैक्ट एंकरिंग सिस्टम
- घुड़सवारः ऊर्ध्वाधर → डेक स्थान बचाता है
मुख्य तकनीकी मापदंड
| चेन व्यास (मिमी) | कार्य भार (kN) | समर्थन भार (kN) | गति (m/min) | लंगर लगाने का भार (kN) | मोटर शक्ति (किलोवाट) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 3/12 |
| 14 / 16 / 175 | 8.3 / 10.9 / 13.0 | 51 / 67 / 80 | ≥9 | 8 | 4.3/1.7 |
| 19 / 20.5 / 22 | 15.3 / 17.9 / 20.6 | 95 / 110 / 126 | ≥9 | 10 | 8.5/3.5 |
| 24 / 26 | 24.5 / 28.7 | 149 / 175 | ≥9 | 20 | 8.5/3.5 |
चयन मार्गदर्शिका
चरण 1 ️ चेन व्यास → 12.5 ️26 मिमी का चयन करें
चरण 2 ️ कार्यभार की पुष्टि → लंगर लगाने की क्षमता को परिभाषित करता है
चरण 3 ️ समर्थन भार की पुष्टि करें → ब्रेक पकड़ने की सुरक्षा सुनिश्चित करें
चरण 4 ️ मोरिंग लोड की पुष्टि करें ️ यदि सहायक मोरिंग की आवश्यकता हो
चरण 5 ️ गति → ≥9 m/min दक्षता आवश्यकता की पुष्टि करें
चरण 6 ️ डेक स्पेस → सीमित स्थान के लिए ऊर्ध्वाधर प्रकार की पुष्टि करें
संरचना और घटक
इलेक्ट्रिक मोटर। गियरबॉक्स। जिप्सी पहिया। मुख्य शाफ्ट। ब्रेक। क्लच। बेस फ्रेम।
कस्टम विशेषताएं
- चेन का आकारः 12.5×26 मिमी → संगतता
- कार्य भारः 5.9 ∙ 28.7 kN → क्षमता सीमा
- समर्थन भारः 30 ¢ 175 kN → संरचनात्मक शक्ति
- गतिः ≥9 m/min → दक्षता
- मोटर शक्तिः 3/1.2 ∙ 8.5/3.5 किलोवाट → ड्राइव चयन
- स्थापनाः ऊर्ध्वाधर → स्थान की बचत
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
पूछताछ मार्गदर्शिका
चेन का आकार, पोत का प्रकार, आवश्यक भार और डेक स्थान प्रदान करें।
यह कैसे काम करता है
इलेक्ट्रिक मोटर गियरबॉक्स और जियोनी को लंगर श्रृंखला को संभालने के लिए चलाता है। ब्रेक और क्लच सुरक्षित संचालन सुनिश्चित करते हैं।
आवेदन
छोटी नौकाएँ ∙ कार्य नौकाएँ ∙ अंतर्देशीय जहाज ∙ कॉम्पैक्ट डेक जहाज
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र; कॉम्पैक्ट ऊर्ध्वाधर डिजाइन, स्थान की बचत, लागत प्रभावी, विश्वसनीय।
चित्र और तस्वीरें
जीए ड्राइंग. इंस्टॉलेशन लेआउट. उत्पाद तस्वीरें.
आदेश
MOQ: 1। वितरणः 60 120 दिन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: ऊर्ध्वाधर टाइप क्यों?
प्रश्न 2: क्या इसका उपयोग लंगर लगाने के लिए किया जा सकता है?
Q3: किस चेन के आकार समर्थित हैं? A: 12.5-30 मिमी U2 चेन।
