12.5–30 मिमी स्पेस सेविंग हाइड्रोलिक एंकर विंडलास | कॉम्पैक्ट मरीन एंकर हैंडलिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| लंगर श्रृंखला व्यास: | Φ40 मिमी | लंगर भार: | 68KN |
|---|---|---|---|
| बंधन भार: | 68KN | रस्सी क्षमता: | 150 मीटर |
| टेदरिंग गति: | 6-18मी/मिनट | मोटर शक्ति: | 30 किलोवाट |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | 30KW हाइड्रोलिक एंकर विंडलास,150m हाइड्रोलिक एंकर विंडलास,30KW इलेक्ट्रिक एंकर विंडलास |
||
उत्पाद विवरण

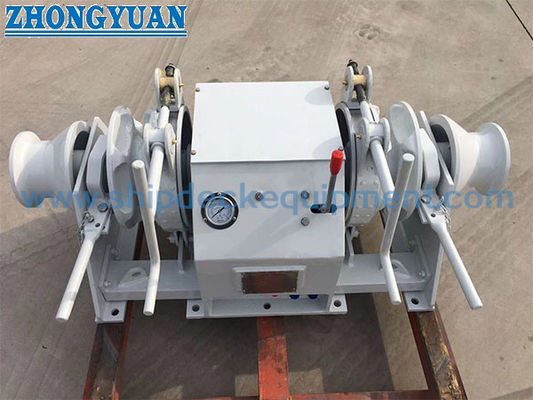

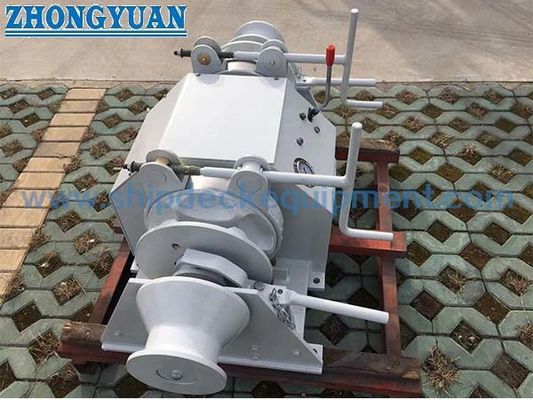

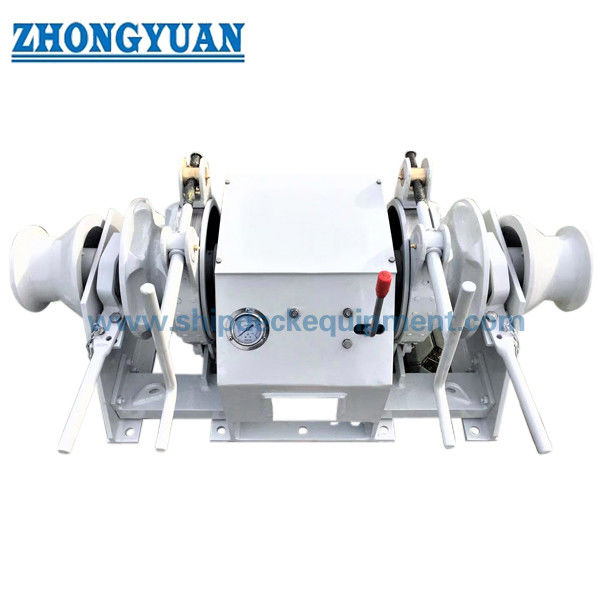

12.5×30 मिमी स्पेस सेविंग हाइड्रोलिक एंकर विंडलास
उत्पाद का अवलोकन
अंतरिक्ष की बचत करने वाला हाइड्रोलिक एंकर विंडलास विशेष रूप से सीमित डेक स्थान वाले जहाजों पर एंकर चेन हैंडलिंग के लिए डिज़ाइन किया गया है।
प्रणाली एक कॉम्पैक्ट एकीकृत गियरबॉक्स और हाइड्रोलिक मोटर डिजाइन को अपनाती है, विश्वसनीय लंगर हैंडलिंग प्रदर्शन को बनाए रखते हुए स्थापना पदचिह्न को कम करती है।
यह छोटे जहाजों, कार्य नौकाओं और संकीर्ण फ्रंट डेक लेआउट वाली नौकाओं के लिए उपयुक्त है।
यह विंडलास मुख्य रूप से एंकर चेन हैंडलिंग के लिए डिज़ाइन किया गया है, विकृत अंत के माध्यम से वैकल्पिक सहायक रस्सी हैंडलिंग के साथ।
त्वरित विनिर्देश
• एंकर चेन का आकारः 12.5-30 मिमी
• एंकर चेन खींचेंः 5.9 ¢ 38.3 kN
• ब्रेक होल्डिंग लोडः 30231 kN
• चेन गतिः 915 m/min
• विक्षेपण सिर खींचः 5 ¢ 30 kN
• श्रृंखला लंबाई क्षमताः 82.5 मीटर तक
• मोटर शक्तिः 415 किलोवाट
• ड्राइव प्रकारः हाइड्रोलिक (इलेक्ट्रिक एचपीयू)
• विन्यासः एकल / डबल जिप्सी + विकृत अंत
• नियंत्रणः स्थानीय जॉयस्टिक नियंत्रण
• चेन ग्रेड: यू2 / यू3
मुख्य तकनीकी मापदंड
| चेन (मिमी) | चेन पुल (kN) | ब्रेक भार (kN) | गति (m/min) | विकृति खींच (kN) | मोटर शक्ति (किलोवाट) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 4 |
| 14/16/17.5 | 8.3/10.9/13 | 51/67/80 | ≥9 | 8 | 5.5 |
| 19/20.5/22 | 15.3/17.9/20.6 | 95/110/126 | ≥9 | 10 | 7.5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥9 | 30 | 22 |
चयन मार्गदर्शिका
चरण 1 ️ चेन का आकार चुनें (12.5 ️30 मिमी) ∙ चरण 2 ️ मैच एंकर चेन खींचें (5.9 ️38.3 kN) चरण 3
