जेआईएस एफ 2014 फॉर्म डीएफ डीएस बंद प्रकार 3 रोलर्स शिपसाइड फेयरलीड शिप मूरिंग उपकरण
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Zhongyuan |
प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | As per quotation |
पैकेजिंग विवरण: | फूस या अनुकूलित |
प्रसव के समय: | प्रस्ताव के अनुसार |
भुगतान शर्तें: | टीटी, एल/सी, आदि |
आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
विस्तार जानकारी |
|||
तकनीकी मानक: | जेआईएस एफ 2014-1987 | प्रकार: | डीएफ एंड डीएस बंद प्रकार: |
---|---|---|---|
रोलर व्यास: | 150 ~ 450 मिमी | रोलर नं।: | 3 रोलर्स |
रोलर वजन: | 53.8 ~ 650 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोडुलर कास्ट आयरन |
सतह का उपचार: | एस2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
उत्पाद विवरण
जेआईएस एफ 2014 फॉर्म डीएफ डीएस बंद प्रकार 3 रोलर्स शिपसाइड फेयरलीड शिप मूरिंग उपकरण
विवरण:
क्लोज्ड फेयरलीड रोलर टाइप डीएफ डीएस को क्लोज्ड थ्री फेयरलीड रोलर्स कहा जा सकता है।फेयरलीड जहाज के डेक पर स्थापित है और रस्सियों की दिशा की ओर जाता है।इसके अलावा, यह उत्पाद IACS द्वारा प्रमाणित है।और हम आपकी आवश्यकता के लिए नियमित फेयरलीड का उत्पादन कर सकते हैं।यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया हमसे संपर्क करने में संकोच न करें।
मुख्य तकनीकी विशिष्टता:
1. तकनीकी मानक: जेआईएस एफ 2014-1987
2. प्रकार: डीएफ और डीएस बंद प्रकार:
3. रोलर व्यास: 150 ~ 450 मिमी
4. रोलर नंबर: 3 रोलर्स
5. रोलर वजन: 53.8 ~ 650 किग्रा
6. सामग्री: हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कच्चा लोहा
7. भूतल उपचार: एस2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है।
8. वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि।
9. अनुकूलित किया जा सकता है
मुख्य तकनीकी पैरामीटर:
नाममात्र दीया। | डी | ली | मैं | मैं1 | I2 |
150 | 150 | 1440 | 420 | मैं | 300 |
200 | 200 | 1720 | 530 | मैं | 330 |
250 | 250 | 2070 | 640 | मैं | 395 |
300 | 300 | 2360 | 750 | मैं | 430 |
350 | 350 | 2750 | 860 | मैं | 515 |
400 | 400 | 3070 | 970 | मैं | 565 |
450 | 450 | 3440 | 1080 | मैं | 640 |
नाममात्र दीया। |
बेलन | झाड़ी | ||||||||||||||
डी | डी1 | डी2 | एच | एच | एच 1 | एच 2 | न्यूनतम। टी |
आर | आर 1 | r2 | t8 | टी9 | डी3 | एच 1 | t1 | |
150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | आईओ | 76 | 60 | 8.5 |
250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.एस |
450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
नाममात्र दीया। |
वॉशर | नत्थी करना | सीट और समर्थन | |||||||||||||
डी5 | डी6 | टी.2 | डी | घ 1 | t3 | मैं | एल1 | एल2 | एल3 | एच 1 | एच 2 | एच3 | ली | एल1 | एल2 | |
150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
350 | 220 | 117 | 1 1 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | नहीं | 90 |
400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
नाममात्र दीया। |
सीट और समर्थन | बुश के लिए पेंच सेट करें | चेक पीस | |||||||||||||
एल3 | डी7 | डी8 | बी | टी -4 | t5 | r5 | r6 | W1 | डब्ल्यू 2 | पेंच नाममात्र दीया। |
पेंच लंबाई |
नहीं। | ए | बी | सी | |
150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | एम6 | 12 | 4 | 25 | 45 | 24 |
200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | एम6 | 12 | 4 | 28 | 62 | 38 |
250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | एमएस | 20 | 4 | 35 | 85 | 50 |
300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | एम8 | 20 | 4 | 40 | 95 | 60 |
350 | 125 | 220 | 17 | 50 | 18 | 14 | 90 | 60 | 13 | 10 | एमएस | 20 | 4 | 46 | 105 | 70 |
400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | एमएस | 20 | 4 | 55 | 125 | 80 |
450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | एमएस | 20 | 4 | 65 | 135 | 90 |

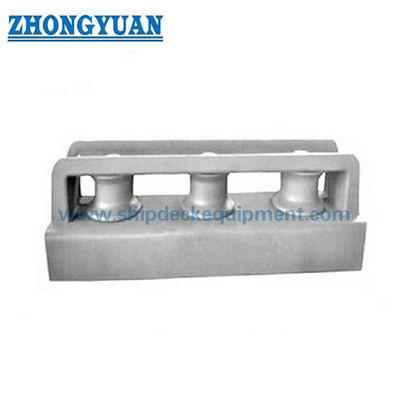

जेआईएस एफ 2014 फॉर्म डीएफ डीएस क्लोज्ड टाइप 3 रोलर्स शिपसाइड फेयरलीड के चित्र शिप मूरिंग उपकरण
