उत्पाद का अवलोकन

यह ऊर्ध्वाधर डेक-स्टैंड इलेक्ट्रिक कैपस्टान रस्सी को मोड़ने और लंगर लगाने के लिए एक कॉम्पैक्ट जहाज-डेक मशीन है,और यह भी एंकर-चेन हैंडलिंग के लिए विन्यस्त किया जा सकता है जब सही श्रृंखला हैंडलिंग तत्व लगाया गया हैएक विद्युत मोटर कम करने वाले गियरबॉक्स और ऊर्ध्वाधर शाफ्ट को चलाता है, जो चालक सिर को डेक के ऊपर रखता है जबकि जहाज की स्थापना के लिए ड्राइव व्यवस्था को कॉम्पैक्ट रखता है।

आपूर्ति की गई चयन सीमा 12.5 ¢ 38 मिमी एंकर चेन द्वारा अनुक्रमित है और अलग-अलग एएम 2 / एएम 3 कार्य भार मान, चेन हैंडलिंग गति, विकृति भार और इलेक्ट्रिक मोटर शक्ति को सूचीबद्ध करती है।अंतिम चयन केवल श्रृंखला व्यास पर आधारित नहीं होना चाहिए: चेन ग्रेड और लिंक ज्यामिति, केबल-लिफ्टर / चेन-व्हील संगतता, रस्सी का आकार, मोटर कर्तव्य, ब्रेक आवश्यकता, नियंत्रण व्यवस्था, डेक नींव,और वर्गीकरण-समाज के दायरे सभी जीए अनुमोदन से पहले पुष्टि की जानी चाहिए.

त्वरित विनिर्देश

• कार्यः रस्सी को मोड़ना / लंगर लगाना + एंकर-चेन हैंडलिंग जब निर्दिष्ट चेन हैंडलिंग तत्व से लैस होता है → ऑपरेटिंग हेड का चयन करने से पहले मशीन की ड्यूटी की पुष्टि करता है।
• एंकर चेन रेंजः 12.5~38 मिमी → चेन ग्रेड, लिंक ज्यामिति और केबल-लिफ्टर/चेन-व्हील पॉकेटिंग को वास्तविक पोत एंकर चेन से मेल खाना चाहिए।
• संदर्भ कार्य भारः AM2 6.6 ¢ 61.4 kN / AM3 14.6 ¢ 68.9 kN → आपूर्ति की गई चयन तालिका से लंगर श्रृंखला कार्य मूल्य; विकृति भार के साथ विनिमेय नहीं।
• चेन हैंडलिंग गतिः ≥9 m/min → सूचीबद्ध चेन आकार सीमा के लिए संदर्भ मूल्य; अंतिम ऑपरेटिंग गति को अनुमोदित मशीन विनिर्देश का पालन करना चाहिए।
• घुमावदार भारः 5 ¢ 50 kN → अलग रस्सी-हैंडलिंग कर्तव्य का उपयोग लंगर लगाने/घुमावदार सिर के चयन के लिए किया जाता है।
• ड्राइव व्यवस्थाः इलेक्ट्रिक मोटर + रिडक्शन गियरबॉक्स + वर्टिकल शाफ्ट → टॉर्क और मोटर ड्यूटी लोड, गति, स्टार्टिंग स्थिति और पोत की विद्युत आपूर्ति के अनुसार चुने जाते हैं।
• माउंटिंग और नियंत्रणः स्थानीय / वैकल्पिक रिमोट कंट्रोल के साथ ऊर्ध्वाधर डेक स्टैंड → नींव, डेक खोलने, ऑपरेटर की स्थिति, आपातकालीन स्टॉप,और रखरखाव के लिए पहुँच जहाज के लेआउट द्वारा परिभाषित किया जाना चाहिए.
• संदर्भ मानकः परियोजना या वर्गीकरण समाज द्वारा आवश्यक होने पर लंगर कैपस्टान के लिए ISO 4568:2021 और warping-end प्रोफाइल के लिए ISO 6482:2017 का संदर्भ लिया जा सकता है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: वास्तविक कार्य की पुष्टि करें: केवल रस्सी को मोड़ना/मोड़ना, या रस्सी और लंगर श्रृंखला के साथ संयुक्त हैंडलिंग। यदि लंगर श्रृंखला हैंडलिंग की आवश्यकता है, तोजीए ड्राइंग में चेन व्हील/केबल-लिफ्टर व्यवस्था की पुष्टि करें.

चरण 2: एंकर चेन के व्यास, चेन ग्रेड (यदि लागू हो तो एएम2 / एएम3), लिंक आयाम, आवश्यक कार्य भार और अनुमोदित एंकरिंग व्यवस्था की पुष्टि करें।

चरण 3: रस्सी के प्रकार और व्यास, आवश्यक टेढ़ भार, ऑपरेटिंग गति और टेढ़ सिर के आयामों की पुष्टि करें। ये रस्सी संपर्क, पकड़ और हैंडलिंग प्रदर्शन निर्धारित करते हैं।

चरण 4: विद्युत डेटा की पुष्टि करें: वोल्टेज, आवृत्ति, चरण, मोटर कर्तव्य, प्रारंभ विधि, संलग्नक/आईपी आवश्यकता, ब्रेक व्यवस्था और खतरनाक क्षेत्र की आवश्यकता यदि लागू हो।

चरण 5: स्थापना की पुष्टि करें: डेक-स्टैंड ऊंचाई, फाउंडेशन इंटरफ़ेस, डेक खोलना, शाफ्ट व्यवस्था, लाइन लीड, ऑपरेटर पहुंच, नियंत्रण स्थिति, रखरखाव स्थान और डेक सुदृढीकरण।

चरण 6: पोत का प्रकार, मात्रा, वर्ग आवश्यकता, निरीक्षण/प्रमाणपत्र का दायरा, वितरण गंतव्य, आवश्यक वितरण समय और पोत जीए या संदर्भ ड्राइंग प्रदान करें यदि उपलब्ध हो।

संरचना

Warping head | Chain wheel / cable lifter when specified | Vertical shaft | Bearings | Reduction gearbox | Electric motor | Brake / holding arrangement | Deck-stand base | Local control station | Optional remote control

ड्राइव, ट्रांसमिशन और समुद्री इंजीनियरिंग के फायदे

• ऊर्ध्वाधर डेक-स्टैंड लेआउट रस्सी/श्रृंखला को डेक के ऊपर काम करने वाले सिर पर रखता है जबकि ट्रांसमिशन को स्टैंड के नीचे या अंदर केंद्रित करता है।और टोक़ प्रतिक्रिया पोत संरचना के साथ जाँच की जानी चाहिए.
• चेन व्यास, चेन ग्रेड, लिंक ज्यामिति, और चेन-व्हील/केबल-लिफ्टर प्रोफाइल को एक मिलान इंटरफेस के रूप में माना जाता है। अंतिम चयन के लिए अकेले 12.5 ′′ 38 मिमी की नाममात्र चेन रेंज पर्याप्त नहीं है।
• लंगर-श्रृंखला कार्य भार और रस्सी को मोड़ने के भार को अलग-अलग डिजाइन मानों के रूप में रखा जाता है। इससे रस्सी को संभालने के निचले भार का उपयोग लंगर-कर्तव्य रेटिंग के रूप में होने से रोका जाता है।
• विद्युत मोटर और गियरबॉक्स के चयन में नाममात्र भार, प्रारंभ टोक़, गति, कार्य चक्र, पोत वोल्टेज/आवृत्ति, मोटर सुरक्षा,और केवल मोटर शक्ति के बजाय आवश्यक नियंत्रण दर्शन.
• ऊर्ध्वाधर शाफ्ट, असर, गियरबॉक्स आउटपुट,और ऑपरेटिंग सिर को नियंत्रित संरेखण की आवश्यकता होती है ताकि प्रेषित टोक़ दोहराए गए लंगर और एंकरिंग संचालन के दौरान अनावश्यक असर या शाफ्ट लोड न करे.
• ब्रेक/रोके रखने की व्यवस्था, स्थानीय नियंत्रण, वैकल्पिक रिमोट कंट्रोलऔर आपातकालीन स्टॉप कार्यों को अनुमोदित संचालन दर्शन और वर्गीकरण-समाज की आवश्यकताओं के अनुसार परिभाषित किया जाना चाहिए.
• डेक फाउंडेशन और आसपास के सुदृढीकरण को उपकरण के वजन, परिचालन भार, टोक़ प्रतिक्रिया और लाइन लीड के लिए डिज़ाइन किया जाना चाहिए।अंतिम फाउंडेशन प्रतिक्रियाओं और लगाव / वेल्डिंग विवरण अनुमोदित निर्माता ड्राइंग से आना चाहिए.

कस्टम विशेषताएं

• उत्पाद कार्यः रस्सी को मोड़ना / लंगर लगाना + वैकल्पिक रूप से कॉन्फ़िगर किए गए एंकर-चेन हैंडलिंग → ऑपरेटिंग-हेड की सटीक व्यवस्था जीए ड्राइंग में पुष्टि की जानी है।
• स्थापनाः ऊर्ध्वाधर डेक स्टैंड → नींव, डेक खोलने, शाफ्ट की व्यवस्था, ऑपरेटर की पहुंच, और रखरखाव लिफाफे को पोत ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• एंकर चेन रेंजः 12.5~38 मिमी → चेन ग्रेड, लिंक ज्यामिति, कार्य भार और चेन-व्हील/केबल-लिफ्टर संगतता के आधार पर चयन करें।
• लंगर कार्य भारः AM2 6.6 ¢ 61.4 kN / AM3 14.6 ¢ 68.9 kN → आपूर्ति मॉडल तालिका से संदर्भ मान।
• विकृति भारः 5 ¢ 50 kN → अलग रस्सी-हैंडलिंग कर्तव्य; एंकर-चेन कार्य भार के समान नहीं।
• ड्राइवः रिडक्शन गियरबॉक्स के साथ इलेक्ट्रिक मोटर → मोटर रेटिंग, स्टार्टिंग विधि और पोत की बिजली आपूर्ति और कार्य चक्र के खिलाफ सुरक्षा की पुष्टि की जानी है।
• नियंत्रणः स्थानीय / वैकल्पिक रिमोट → नियंत्रण स्टेशन, आपातकालीन रोक, दृश्यता, और इंटरलॉक उद्धरण से पहले पुष्टि की जानी है।
• सामग्री और कोटिंगः कार्बन स्टील/स्टेनलेस स्टील विकल्प; सा 2.5 विस्फोट सफाई + संदर्भ के रूप में एपॉक्सी कोटिंग → सटीक सामग्री ग्रेड और कोटिंग सिस्टम परियोजना द्वारा पुष्टि की जानी है।

यह कैसे काम करता है

Electric motor starts → Reduction gearbox develops required torque → Vertical shaft drives the selected warping head or chain-handling element → Rope or anchor chain is handled at the specified load and speed → Brake / holding arrangement controls stopping and securing

आवेदन

Ship mooring stations | Rope warping operations | Anchor-chain handling where chain wheel / cable lifter is specified | Cargo vessels | Barges | Workboats | Harbor and coastal vessels | Newbuilding and retrofit deck-machinery projects

प्रमाणपत्र और लाभ

निरीक्षण, परीक्षण और वर्ग प्रमाणन परियोजना की आवश्यकता, अनुमोदित ड्राइंग, लागू वर्ग नियम और सहमत गवाह दायरे के अनुसार व्यवस्थित किया जा सकता है।प्रमाणपत्रों को डिफ़ॉल्ट रूप से शामिल नहीं माना जाता है.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

लाभः Compact vertical deck arrangement | Separate anchor and warping load selection | Electric drive with matched gearbox | Project-specific chain / rope interface | Foundation and control integration | Class-oriented inspection planning

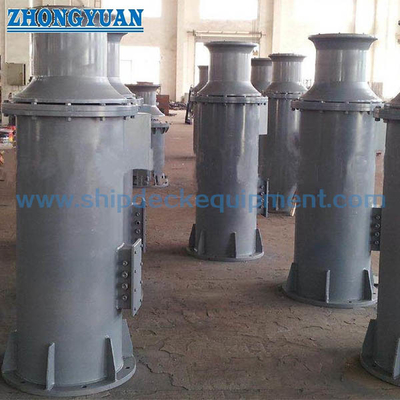

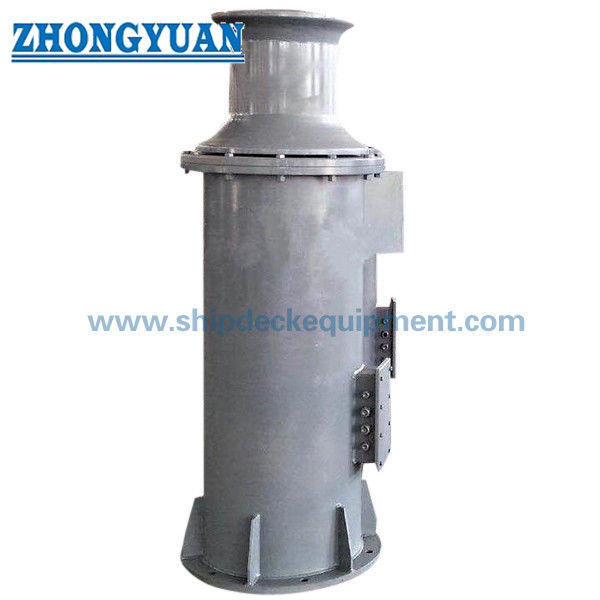

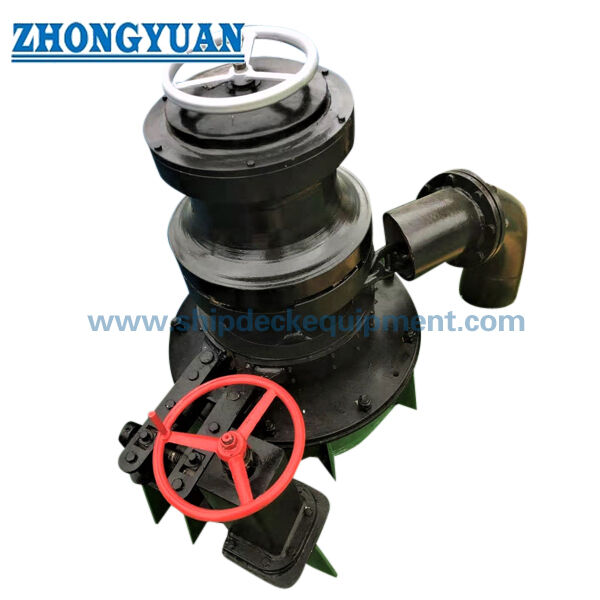

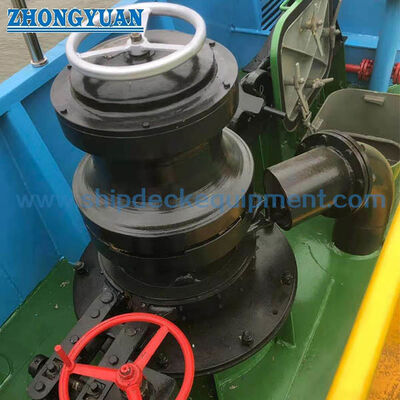

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या यह लंगर लगाने वाला कैपस्टान है या लंगर लगाने वाला कैपस्टान?

A1: कोर व्यवस्था एक ऊर्ध्वाधर विद्युत लंगर / warping capstan है।यह भी एंकर चेन हैंडलिंग केवल तभी कर सकते हैं जब सही चेन हैंडलिंग तत्व शामिल है और वास्तविक एंकर चेन के साथ मेल खाता हैअंतिम जीए में आपूर्ति किए गए ऑपरेटिंग हेड की स्पष्ट पहचान होनी चाहिए।

Q2: AM2 और AM3 चेन के आकारों का चयन कैसे किया जाना चाहिए?

उत्तर 2: पहले एंकर चेन के वास्तविक व्यास और ग्रेड की पुष्टि करें, फिर मशीन के कार्य भार और चेन-व्हील/केबल-लिफ्टर ज्यामिति को पोत एंकरिंग विनिर्देश और वर्ग की आवश्यकता से मेल करें।आपूर्ति की गई तालिका में एएम2 / एएम3 मान चयन संदर्भ हैं, अनुमोदित लंगर लगाने की गणना का विकल्प नहीं है।

Q3: अंतिम उद्धरण और GA ड्राइंग से पहले क्या जानकारी की आवश्यकता है?

A3: चेन व्यास और ग्रेड, आवश्यक लंगर कार्य भार, रस्सी का आकार और विकृति भार, ऑपरेटिंग गति, विद्युत आपूर्ति, ब्रेक और नियंत्रण आवश्यकताओं, डेक नींव / उपलब्ध स्थान प्रदान करें,पोत का प्रकार, वर्ग की आवश्यकता, मात्रा, गंतव्य, वितरण का समय, और पोत जीए या संदर्भ रेखाचित्र।
