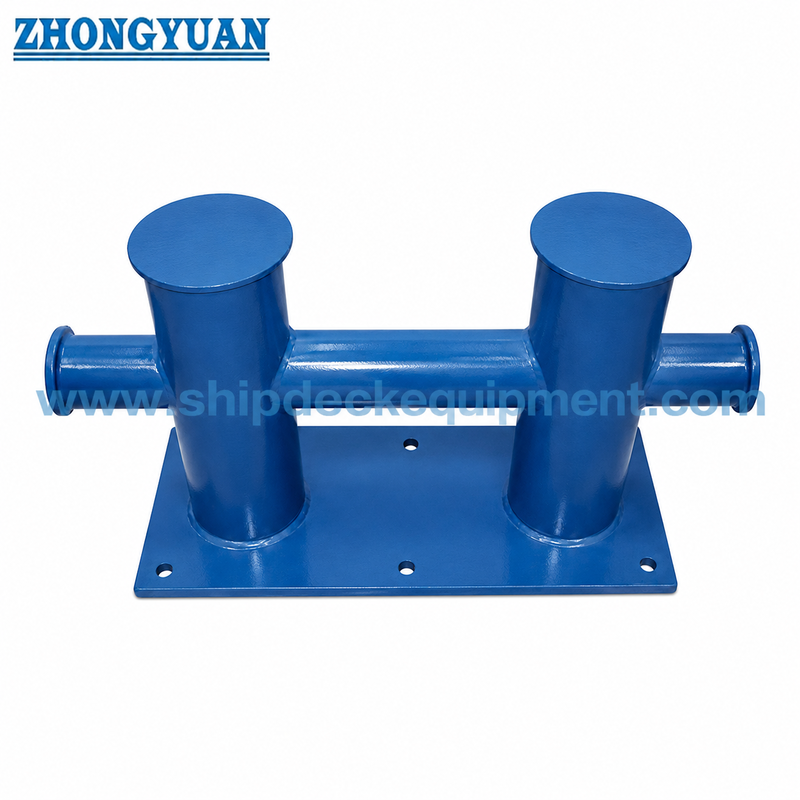

50×175 मिमी बोल्टेड-बेस डबल क्रॉस बोलार्ड -- GB/T 554-2008 प्रकार DL जहाज की लंगर के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी554-2008 | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते हैं |
|---|---|---|---|
| नाममात्र व्यास: | 50 से 200 मिमी | वज़न: | 7 से 103 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | एसडब्ल्यूएल रेंज: | 13KN- 62KN |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि | प्रकार: | बोल्टयुक्त कनेक्शन |
| प्रमुखता देना: | घुमावदार आधार डबल क्रॉस बिट्ट बोलार्ड,जीबी/टी 554 जहाज के लंगर के लिए बोलार्ड,DL DN50-175 लंगर लगाने की उपकरण |
||
उत्पाद विवरण
50-175 मिमी बोल्टेड-बेस डबल क्रॉस बोलार्ड | GB/T 554-2008 टाइप DL जहाज लंगर के लिए
उत्पाद अवलोकन
GB/T 554 टाइप DL बोल्टेड बेस डबल क्रॉस बिट बोलार्ड एक वेल्डेड स्टील-पाइप लंगर बोलार्ड है जो जहाज डेक व्यवस्था के लिए है जहाँ एक फ्लैट बोल्टेड बेस निर्दिष्ट किया गया है। आपूर्ति किए गए उत्पादन स्पष्टीकरण के अनुसार, DL कॉन्फ़िगरेशन DN200 से नीचे के नाममात्र व्यास के लिए उपयोग किया जाता है और आम तौर पर छोटे जहाजों, वर्कबोट्स, बार्ज, पोंटून और रेट्रोफिट डेक पदों के लिए चुना जाता है जहाँ जहाज ड्राइंग द्वारा बोल्टेड इंस्टॉलेशन की आवश्यकता होती है।
टाइप DH डेक-वेल्डेड संस्करण की तुलना में, टाइप DL को इसके फ्लैट बेस प्लेट और बोल्टेड डेक कनेक्शन द्वारा परिभाषित किया गया है। बोलार्ड बॉडी स्टील पाइप और स्टील प्लेट से निर्मित होती है; क्षैतिज क्रॉस पाइप डबल-बिट संरचना के माध्यम से निरंतर होता है ताकि ताकत और बल हस्तांतरण का समर्थन किया जा सके। रस्सी-संपर्क वेल्ड को रस्सी क्षति को कम करने के लिए तैयार और चिकनाई से पीसा जाना चाहिए, जबकि बोल्ट फाउंडेशन, बैकिंग प्लेट और डेक सुदृढीकरण की पुष्टि उत्पादन से पहले की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: बोल्टेड बेस डबल क्रॉस बिट बोलार्ड → फ्लैट-बेस डेक इंस्टॉलेशन जब बोल्टिंग निर्दिष्ट हो।
- मानक और प्रकार: GB/T 554-2008 टाइप DL → जहाज लंगर उपकरण के लिए डबल क्रॉस बिट बोलार्ड संरचना।
- नाममात्र व्यास रेंज: DN50-DN175 → आपूर्ति किए गए स्पष्टीकरण के अनुसार DN200 से नीचे के बोल्टेड संस्करण के लिए उपयोग किया जाता है।
- SWL रेंज: 13-62 kN → प्रारंभिक बोलार्ड चयन के लिए; डेक फाउंडेशन और बोल्ट व्यवस्था के लिए परियोजना जांच की आवश्यकता होती है।
- निर्माण: वेल्डेड स्टील पाइप और स्टील प्लेट → ऑर्डर की आवश्यकता के अनुसार रोल्ड प्लेट पाइप या स्टील पाइप से निर्मित।
- बेस कनेक्शन: बोल्टेड फ्लैट बेस → बोल्ट का आकार, बोल्ट ग्रेड, बैकिंग प्लेट और डेक फाउंडेशन की पुष्टि कोटेशन से पहले की जानी चाहिए।
- रस्सी-संपर्क फिनिशिंग: बर्र-मुक्त सतह और चिकनी पीसी हुई वेल्ड → लंगर रस्सियों की स्थानीय कटाई या घर्षण को कम करने में मदद करता है।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम पेंट, गैल्वनाइजिंग, या स्टेनलेस पॉलिशिंग परियोजना की आवश्यकता का पालन करती है।
मुख्य तकनीकी पैरामीटर
| नाममात्र व्यास | SWL (kN) | A(मिमी) | A1(मिमी) | A2(मिमी) | B(मिमी) | D / D1(मिमी) | H(मिमी) | L(मिमी) | बोल्ट व्यवस्था | लगभग। वजन (किलो) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24 × 6 | 103 |
नोट: बोल्ट व्यवस्था, बोल्ट ग्रेड, डेक इंसर्ट / बैकिंग प्लेट, और इंस्टॉलेशन टाइटनिंग आवश्यकता की पुष्टि उत्पादन से पहले परियोजना ड्राइंग के साथ की जानी चाहिए।
चयन और पूछताछ गाइड
चरण 1: जहाज लंगर व्यवस्था के अनुसार GB/T 554 टाइप DL और नाममात्र व्यास DN50-DN175 की पुष्टि करें।
चरण 2: आवश्यक SWL, रस्सी लीड दिशा, जहाज के प्रकार, और क्या डेक लेआउट को बोल्टेड फ्लैट-बेस बोलार्ड की आवश्यकता है, इसकी पुष्टि करें।
चरण 3: कोटेशन से पहले बोल्ट का आकार, बोल्ट की मात्रा, बोल्ट ग्रेड, बैकिंग प्लेट, डेक इंसर्ट और फाउंडेशन संरचना की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, या आइस-क्लास परियोजनाओं के लिए विशेष स्टील यदि निर्दिष्ट हो।
चरण 5: सतह उपचार की पुष्टि करें: शॉप प्राइमर, अंतिम पेंट सिस्टम, गैल्वनाइजिंग, मिरर / साटन पॉलिश स्टेनलेस फिनिश, या अन्य निर्दिष्ट फिनिश।
चरण 6: ऑर्डर से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग निरीक्षण, गवाह निरीक्षण, या अन्य परियोजना आवश्यकता।
चरण 7: मात्रा, गंतव्य, आवश्यक डिलीवरी समय, डेक ड्राइंग, और यदि उपलब्ध हो तो संदर्भ फोटो प्रदान करें।
संरचना
बोल्टेड फ्लैट बेस | दो ऊर्ध्वाधर बिट्स | निरंतर क्षैतिज क्रॉस पाइप | वेल्डेड पाइप-और-प्लेट असेंबली | चिकनी पीसी हुई रस्सी-संपर्क वेल्ड | बोल्ट छेद / फाउंडेशन इंटरफ़ेस | शॉप प्राइमर या निर्दिष्ट फिनिश
बोल्टेड इंस्टॉलेशन, वेल्डिंग और रस्सी-संपर्क लाभ
- फ्लैट बोल्टेड बेस वहां उपयुक्त है जहां जहाज ड्राइंग सीधे डेक वेल्डिंग के बजाय हटाने योग्य या बोल्टेड डेक फाउंडेशन की आवश्यकता होती है।
- निरंतर क्षैतिज पाइप डबल-बिट संरचना से गुजरता है, जो दो ऊर्ध्वाधर बिट्स के बीच ताकत निरंतरता और बल हस्तांतरण में मदद करता है।
- स्टील प्लेट को पाइप में रोल किया जा सकता है और वेल्ड किया जा सकता है, या स्टील पाइप का सीधे उपयोग किया जा सकता है, जो आकार, सामग्री की उपलब्धता और परियोजना की आवश्यकता पर निर्भर करता है।
- रस्सी-संपर्क क्षेत्रों में वेल्ड बीड्स को निर्माण के बाद चिकनाई से पीसा जाना चाहिए ताकि तेज किनारों से बचा जा सके जो लंगर रस्सियों को नुकसान पहुंचा सकते हैं।
- बोल्टेड बेस के लिए उचित डेक फाउंडेशन डिजाइन की आवश्यकता होती है। बोल्ट ग्रेड, बैकिंग प्लेट, छेद सहनशीलता, और टाइटनिंग आवश्यकता की पुष्टि शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।
- टाइप DL को टाइप DH से स्पष्ट रूप से अलग किया गया है: DL एक बोल्टेड फ्लैट बेस का उपयोग करता है और आपूर्ति किए गए स्पष्टीकरण के अनुसार DN200 से नीचे की सीमा तक सीमित है।
कस्टम विशेषताएँ
- मानक: GB/T 554-2008 → टाइप DL बोलार्ड फॉर्म, आयाम, SWL और वजन के लिए संदर्भ।
- प्रकार: DL → डेक लंगर पदों के लिए बोल्टेड बेस डबल क्रॉस बिट कॉन्फ़िगरेशन।
- नाममात्र व्यास: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → SWL, डेक लेआउट और जहाज ड्राइंग के अनुसार चयनित।
- SWL रेंज: 13-62 kN → बोलार्ड चयन के लिए उपयोग किया जाता है; इसे रस्सी MBL या लिफ्टिंग लोड शब्दों के साथ मिश्रित नहीं किया जाना चाहिए।
- बेस फॉर्म: फ्लैट बोल्टेड बेस → जब लंगर डेक के लिए बोल्टेड फाउंडेशन निर्दिष्ट किया जाता है तो उपयुक्त।
- निर्माण विधि: वेल्डेड स्टील पाइप और स्टील प्लेट → रोल्ड प्लेट पाइप या स्टील पाइप का उपयोग परियोजना की आवश्यकता के अनुसार किया जा सकता है।
- रस्सी-संपर्क फिनिश: वेल्ड तैयार और चिकनाई से पीसे हुए → लंगर रस्सी के साथ तेज स्थानीय संपर्क को कम करने के इरादे से।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग जहाज पेंटिंग विनिर्देश या खरीद आदेश का पालन करती है।
- प्रमाण पत्र आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग अनुमोदन और निरीक्षण दायरे की पुष्टि कोटेशन से पहले की जानी चाहिए।
यह कैसे काम करता है
लंगर रस्सी को बोलार्ड तक ले जाया जाता है → रस्सी डबल-क्रॉस बिट संरचना के चारों ओर लपेटती है → चिकनी पाइप और तैयार वेल्ड क्षेत्र रस्सी संपर्क का मार्गदर्शन करते हैं → लोड निरंतर क्रॉस पाइप और बोल्टेड बेस के माध्यम से स्थानांतरित होता है → डेक फाउंडेशन और बोल्ट लोड को जहाज संरचना में स्थानांतरित करते हैं
अनुप्रयोग
छोटे जहाज | वर्कबोट्स | बार्ज | पोंटून | अंतर्देशीय जहाज | हार्बर सेवा शिल्प | रेट्रोफिट लंगर स्टेशन | बोल्टेड डेक फाउंडेशन
प्रमाणन और लाभ
परियोजना की आवश्यकता, निरीक्षण दायरे, सामग्री ट्रेसबिलिटी और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और फोटो
अक्सर पूछे जाने वाले प्रश्न
Q1: GB/T 554 टाइप DL और टाइप DH के बीच मुख्य अंतर क्या है?
A1: टाइप DL एक फ्लैट बोल्टेड बेस का उपयोग करता है और आपूर्ति किए गए स्पष्टीकरण के अनुसार DN200 से नीचे के नाममात्र व्यास के लिए उपयोग किया जाता है। टाइप DH एक डेक-वेल्डेड बेस का उपयोग करता है और पूर्ण DN50-DN300 रेंज को कवर करता है। दोनों संस्करणों को एक ही इंस्टॉलेशन विवरण या फोटो साझा नहीं करना चाहिए।
Q2: क्या टाइप DL का उपयोग तब किया जा सकता है जब जहाज ड्राइंग को वेल्डेड बेस की आवश्यकता होती है?
A2: सामान्य तौर पर, एक वेल्डेड डेक इंस्टॉलेशन को टाइप DH कॉन्फ़िगरेशन का उपयोग करना चाहिए। बोल्टेड टाइप DL बोलार्ड को वेल्डेड व्यवस्था में बदलने के लिए ड्राइंग की पुष्टि, फाउंडेशन की समीक्षा और वेल्डिंग विवरण की मंजूरी की आवश्यकता होती है।
Q3: टाइप DL के लिए कोटेशन से पहले क्या जानकारी आवश्यक है?
A3: नाममात्र व्यास, SWL, बोल्ट व्यवस्था, डेक फाउंडेशन, सामग्री, सतह उपचार, मात्रा, प्रमाण पत्र आवश्यकता, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, और डेक ड्राइंग या संदर्भ फोटो की पुष्टि करें।
