150–500 मिमी स्टील प्लेट मूरिंग रोलर डस्ट कवर के साथ ISO 13755:2020 टाइप C के अनुरूप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | आईएसओ 13755-2020 | प्रकार: | ऊपरी धूल कवर के साथ टाइप सी |
|---|---|---|---|
| रोलर व्यास: | 150~500मिमी | रोलर नं.: | एकल रोलर |
| रोलर वजन: | 21~253 किग्रा | सामग्री: | कास्टिंग स्टेनलेस स्टील, कास्टिंग स्टील |
| सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, बीकेआई, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | 150–500 मिमी स्टील प्लेट मूरिंग रोलर,डस्ट कवर ISO 13755 टाइप C रोलर,ISO 13755:2020 फैब्रिकेटेड मूरिंग रोलर |
||
उत्पाद विवरण

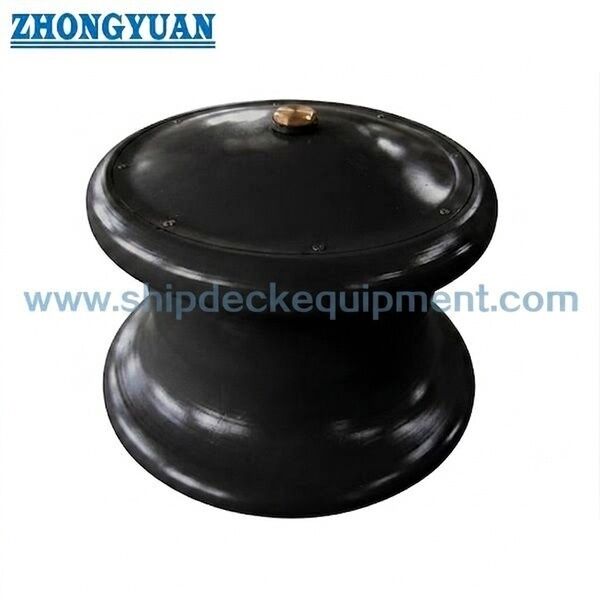

150–500 मिमी स्टील प्लेट मूरिंग रोलर डस्ट कवर के साथ | ISO 13755:2020 टाइप C
उत्पाद अवलोकन
ISO 13755:2020 टाइप C स्टील रोलर एक निर्मित मूरिंग रोलर है जो स्टील प्लेट से बना है, जिसमें रोलर स्टील ट्यूब या फॉर्मड प्लेट से निर्मित होता है और डस्ट कवर से सुसज्जित होता है। इसका उपयोग शिपसाइड रोलर फेयरलीड और पेडस्टल फेयरलीड व्यवस्थाओं में मूरिंग लाइनों को नियंत्रित दिशा परिवर्तन के माध्यम से निर्देशित करने के लिए किया जाता है, जबकि रस्सी पर स्लाइडिंग संपर्क को कम करता है।
टाइप C ISO 13755 स्टील-रोलर परिवार के भीतर निर्मित विकल्प है। टाइप A और टाइप B कास्ट-स्टील रोलर्स के विपरीत, टाइप C स्टील-प्लेट / ट्यूबलर निर्माण और अपनी आयामी व्यवस्था का उपयोग करता है। मानक संदर्भ SWL मामले लागू रस्सी-विक्षेपण कोण पर आधारित रहते हैं, जबकि निर्मित निर्माण में संबंधित टाइप B आकारों की तुलना में कम संदर्भ गणना द्रव्यमान होता है। इसलिए चयन में नाममात्र आकार, रस्सी व्यास और D/d अनुपात, स्थापना ज्यामिति, निर्माण गुणवत्ता, वेल्ड निरीक्षण, नींव डिजाइन और परियोजना अनुमोदन आवश्यकताओं पर विचार किया जाना चाहिए।
त्वरित विनिर्देश
• प्रकार: ISO 13755:2020 टाइप C, डस्ट कवर के साथ स्टील प्लेट निर्माण → टाइप A / B स्टील-कास्टिंग रोलर्स का निर्मित विकल्प।
• नाममात्र आकार: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 मिमी → Dn मानक रोलर बाहरी-व्यास पदनाम है।
• संदर्भ SWL: θ = 90° पर 265–1,942 kN और θ = 0° पर 186–1,373 kN → वास्तविक ऑनबोर्ड SWL स्वीकृत नींव और अंडर-डेक सुदृढीकरण पर निर्भर करता है।
• गणना द्रव्यमान: 21–253 किग्रा/सेट → समान सूचीबद्ध नाममात्र आकारों पर टाइप B की तुलना में कम मानक संदर्भ द्रव्यमान; अंतिम स्थापना डिजाइन लोड-संचालित रहता है।
• रोलर सामग्री आधार: 235 N/mm² से कम नहीं उपज बिंदु वाली स्टील प्लेट → टाइप C रोलर स्टील ट्यूब या फॉर्मड प्लेट से निर्मित होता है।
• एक्सल / बुश आधार: 350 N/mm² से कम नहीं उपज बिंदु वाली वेल्डेबल स्टील एक्सल सामग्री या समकक्ष; पीतल, कांस्य या समकक्ष बुश।
• निर्माण निरीक्षण: वेल्डेड और फॉर्मड सतहें दृश्य दोषों से मुक्त होनी चाहिए; रस्सी-संपर्क सतहें चिकनी और हानिकारक अनियमितताओं से मुक्त होनी चाहिए।
• रखरखाव आधार: बाहरी एंटी-करोशन फिनिश और ग्रीस किए गए घूमने वाले हिस्से → डस्ट कवर, वेल्ड स्थिति, बुश घिसाव और मुक्त घूर्णन निरीक्षण बिंदु बने रहते हैं।
मुख्य तकनीकी पैरामीटर
चयनित ISO 13755:2020 टाइप C आयाम और संदर्भ भार। आयाम मिमी में हैं जब तक कि अन्यथा न कहा गया हो।
|
Dn |
D2 |
D3 |
D4 |
D5 |
D6 |
SWL θ=90° (kN) |
SWL θ=0° (kN) |
द्रव्यमान (किग्रा) |
|---|---|---|---|---|---|---|---|---|
| 150 | 230 | 220 | 121 | 95 | 110 | 265 | 186 | 21 |
| 200 | 300 | 280 | 162 | 118 | 140 | 441 | 314 | 37 |
| 250 | 370 | 340 | 186 | 136 | 160 | 579 | 412 | 56 |
| 300 | 430 | 400 | 209 | 149 | 180 | 726 | 510 | 86 |
| 350 | 490 | 455 | 236 | 172 | 195 | 1,040 | 736 | 127 |
| 400 | 560 | 520 | 254 | 184 | 207 | 1,246 | 883 | 174 |
| 450 | 620 | 580 | 269 | 199 | 225 | 1,599 | 1,128 | 215 |
| 500 | 680 | 640 | 293 | 217 | 240 | 1,942 | 1,373 | 253 |
चयन और पूछताछ गाइड
• चरण 1: ISO 13755:2020 टाइप C की पुष्टि करें और जहाज मूरिंग व्यवस्था और आवश्यक रोलर बाहरी व्यास के अनुसार नाममात्र आकार Dn 150–500 का चयन करें।
• चरण 2: मूरिंग-लाइन व्यास, निर्माण और स्वीकार्य D/d अनुपात की पुष्टि करें, साथ ही रोलर के माध्यम से रस्सी का नेतृत्व दिशा और संचालन कोण।
• चरण 3: लागू θ लोड केस, आवश्यक ऑनबोर्ड SWL, शिपसाइड या पेडस्टल फेयरलीड व्यवस्था, नींव ज्यामिति और अंडर-डेक सुदृढीकरण की पुष्टि करें।
• चरण 4: टाइप C स्टील-प्लेट सामग्री आवश्यकता, एक्सल और बुश सामग्री, निर्माण / वेल्डिंग निरीक्षण दायरा, डस्ट-कवर व्यवस्था और सामग्री ट्रेसबिलिटी की पुष्टि करें।
• चरण 5: कोटिंग सिस्टम, आयामी निरीक्षण, वेल्ड दृश्य / NDT आवश्यकता यदि निर्दिष्ट हो, स्नेहन, अंकन और वर्गीकरण-सोसाइटी की भागीदारी की पुष्टि करें।
• चरण 6: मात्रा, जहाज का प्रकार, स्थापना स्थिति, ड्राइंग या संदर्भ फोटो, वितरण गंतव्य और आवश्यक वितरण समय प्रदान करें।
संरचना
स्टील ट्यूब / फॉर्मड प्लेट रोलर | निर्मित स्टील-प्लेट घटक | एक्सल | पीतल / कांस्य बुश | डस्ट कवर | ग्रीस पथ / स्नेहन बिंदु | नींव या पेडस्टल इंटरफ़ेस | जहाज संरचना से वेल्डेड कनेक्शन
निर्माण, रस्सी संपर्क और स्थापना लाभ
• टाइप C स्टील-ट्यूब या फॉर्मड-प्लेट रोलर निर्माण का उपयोग करता है, जो एक निर्माण मार्ग प्रदान करता है जो कास्ट-स्टील टाइप A / B व्यवस्थाओं से संरचनात्मक रूप से अलग है।
• टाइप C स्टील प्लेट के लिए मानक न्यूनतम उपज आधार कास्ट-रोलर न्यूनतम उपज आधार से अधिक है, लेकिन इसका उपयोग उच्च SWL का दावा करने के लिए नहीं किया जाना चाहिए क्योंकि ISO संदर्भ SWL तालिका लागू लोड मामलों को नियंत्रित करती है।
• सूचीबद्ध नाममात्र आकारों के लिए संदर्भ गणना द्रव्यमान टाइप B से कम है, जो हैंडलिंग वजन को कम कर सकता है; नींव डिजाइन अभी भी स्वीकृत परिचालन लोडिंग पर आधारित होना चाहिए।
• वेल्ड गुणवत्ता और आयामी नियंत्रण टाइप C के लिए विशेष रूप से महत्वपूर्ण हैं क्योंकि रोलर निर्मित होता है न कि एक कास्ट-स्टील रोलर बॉडी के रूप में उत्पादित होता है।
• रस्सी-संपर्क सतहें चिकनी और वेल्ड स्पैटर, तेज स्थानीय किनारों या अनियमितताओं से मुक्त रहनी चाहिए जो मूरिंग लाइन को घर्षण कर सकती हैं।
• D/d अनुपात की समीक्षा वास्तविक मूरिंग-लाइन व्यास और रस्सी निर्माता के मार्गदर्शन के विरुद्ध की जानी चाहिए ताकि झुकने से संबंधित शक्ति में कमी को कम किया जा सके।
• नींव और वेल्डिंग कनेक्शन को रोलर लोडिंग को प्लास्टिक विरूपण या क्रैकिंग के बिना पतवार में स्थानांतरित करना चाहिए, इसलिए निर्मित रोलर को सहायक संरचना से स्वतंत्र रूप से नहीं चुना जा सकता है।
कस्टम विशेषताएँ
• मानक: ISO 13755:2020 → जहाज मूरिंग और टोइंग फिटिंग के लिए वर्तमान ISO स्टील-रोलर मानक।
• प्रकार: डस्ट कवर के साथ टाइप C → निर्मित स्टील-प्लेट / ट्यूबलर रोलर निर्माण।
• नाममात्र आकार: Dn 150–500 मिमी → रस्सी आकार, D/d अनुपात, लाइन पथ और स्थापना स्थान के साथ चुनें।
• संदर्भ SWL: θ कोण द्वारा दो मानक लोड मामले → वास्तविक ऑनबोर्ड अंकन स्वीकृत नींव और अंडर-डेक सुदृढीकरण के अधीन रहता है।
• रोलर सामग्री आधार: स्टील प्लेट, उपज बिंदु ≥235 N/mm² → टाइप C व्यवस्था के अनुसार स्टील ट्यूब या फॉर्मड प्लेट से निर्मित रोलर।
• एक्सल / बुश: वेल्डेबल स्टील एक्सल सामग्री ≥350 N/mm² या समकक्ष | पीतल / कांस्य / समकक्ष बुश।
• निर्माण गुणवत्ता: दृश्य वेल्ड / सतह दोषों की अनुमति नहीं है → रस्सी-संपर्क सतह फिनिशिंग और आयामी नियंत्रण प्रमुख स्वीकृति बिंदु हैं।
• सतह सुरक्षा: बाहरी एंटी-करोशन फिनिश + घूमने वाले हिस्सों का स्नेहन → अंतिम कोटिंग जहाज / शिपयार्ड विनिर्देश का पालन करती है।
• प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → निर्माता, सामग्री, वेल्डिंग / निरीक्षण और वर्ग प्रलेखन आदेश से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
मूरिंग लाइन निर्मित रोलर तक पहुँचती है → रस्सी चिकनी स्टील संपर्क सतह पर टिकती है → रोलर एक्सल और बुश के चारों ओर घूमता है → लाइन दिशा स्लाइडिंग संपर्क कम होने के साथ बदलती है → लोड निर्मित बॉडी और नींव / पेडस्टल के माध्यम से पतवार संरचना में स्थानांतरित होता है → डस्ट कवर और स्नेहन सुरक्षा और मुक्त घूर्णन का समर्थन करते हैं
अनुप्रयोग
शिपसाइड रोलर फेयरलीड व्यवस्था | पेडस्टल फेयरलीड्स | जहाज डेक मूरिंग स्टेशन | मूरिंग-लाइन दिशा परिवर्तन | टोइंग और मूरिंग फिटिंग सिस्टम | निर्मित-स्टील डेक उपकरण परियोजनाएं | नई निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, सामग्री ट्रेसबिलिटी, वेल्डिंग / निरीक्षण दायरा और वर्गीकरण-सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है। उपलब्धता आदेश के दायरे और वर्ग स्वीकृति के अधीन है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: ISO 13755 टाइप C और टाइप B के बीच मुख्य अंतर क्या है?
A1: टाइप B एक स्टील-कास्टिंग रोलर का उपयोग करता है जिसमें एक ऊपरी डस्ट कवर होता है। टाइप C स्टील-प्लेट निर्माण का उपयोग करता है जिसमें एक डस्ट कवर होता है, और रोलर स्टील ट्यूब या फॉर्मड प्लेट से निर्मित होता है। टाइप C की अपनी विस्तृत आयामी व्यवस्था भी है।
Q2: क्या हल्का टाइप C संदर्भ द्रव्यमान का मतलब है कि इसका SWL कम है?
A2: नहीं। संदर्भ द्रव्यमान और SWL अलग-अलग पैरामीटर हैं। ISO तालिका नाममात्र आकार और रस्सी-विक्षेपण कोण के अनुसार लागू SWL लोड मामलों को प्रदान करती है। नींव और अंडर-डेक सुदृढीकरण अभी भी वास्तविक जहाज पर SWL निर्धारित करते हैं।
Q3: टाइप C पूछताछ के लिए कौन सी निर्माण जानकारी की पुष्टि की जानी चाहिए?
A3: नाममात्र आकार, स्टील-प्लेट सामग्री आधार, निर्माण ड्राइंग, वेल्डिंग / निरीक्षण आवश्यकता, एक्सल और बुश सामग्री, रस्सी आकार और D/d अनुपात, नींव या पेडस्टल व्यवस्था, कोटिंग, प्रमाण पत्र दायरा और वितरण आवश्यकता की पुष्टि करें।
