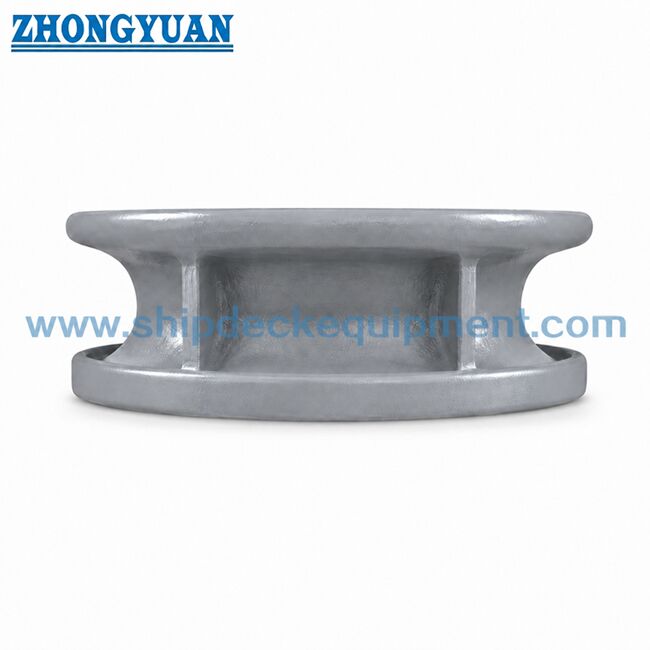

150–300 मिमी बल्कहेड-माउंटेड गोल-ओपनिंग कास्ट स्टील मोअरिंग चॉक | जेआईएस एफ 2007-1976 टाइप बी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |

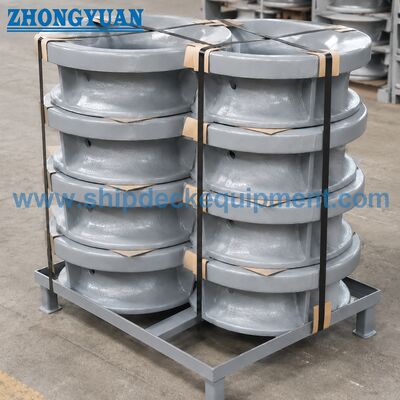

| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | टाइप बी | सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते |
|---|---|---|---|
| तकनीकी मानक: | जेआईएस एफ 2007-1976 | वज़न: | 17.5-45.5 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट। |
| प्रमुखता देना: | बलवर्क पर लगाए गए लंगर JIS F 2007,गोल खोलने का कास्ट स्टील चॉक,जहाज़ के लंगर लगाने के लिए रस्सी गाइड JIS प्रकार B |
||
उत्पाद विवरण
150-300 मिमी बल्वर्क-माउंटेड राउंड-ओपनिंग कास्ट स्टील मोअरिंग चॉक | जेआईएस एफ 2007-1976 टाइप बी
उत्पाद अवलोकन
जेआईएस एफ 2007 टाइप बी बल्वर्क माउंटेड मोअरिंग चॉक एक कास्ट स्टील रोप गाइड है जिसमें एक गोल उद्घाटन होता है। इसे जहाज के बल्वर्क पर लगाया जाता है ताकि एक कॉम्पैक्ट गोलाकार उद्घाटन के माध्यम से मोअरिंग रस्सियों को निर्देशित किया जा सके और रस्सी की दिशा नियंत्रण के लिए एक चिकनी संपर्क त्रिज्या प्रदान की जा सके।
टाइप ए की तुलना में, टाइप बी में 150 से 300 तक की छोटी आकार सीमा और अधिक कॉम्पैक्ट गोल रस्सी मार्ग होता है। यह छोटे और मध्यम बल्वर्क मोअरिंग पदों के लिए उपयुक्त है जहां जहाज के ड्राइंग में लंबे अंडाकार उद्घाटन के बजाय एक गोलाकार उद्घाटन की आवश्यकता होती है।
त्वरित विनिर्देश
• प्रकार: जेआईएस एफ 2007 टाइप बी गोल उद्घाटन → बल्वर्क-माउंटेड मोअरिंग पदों के लिए कॉम्पैक्ट गोलाकार रस्सी गाइड।
• नाममात्र आकार सीमा: 150 से 300 → छोटे और मध्यम मोअरिंग व्यवस्थाओं पर केंद्रित।
• मानक: जेआईएस एफ 2007-1976 → टाइप बी आयामों और पदनाम के लिए संदर्भ।
• मानक सामग्री: एससी42 कास्ट स्टील जेआईएस जी 5101 के अनुसार → सी-एमएन कास्ट स्टील, स्टेनलेस स्टील, या विशेष स्टील पर चर्चा की जा सकती है।
• परिकलित द्रव्यमान: 17.5 से 45.5 किग्रा → हैंडलिंग, पैकिंग, स्थापना और माल ढुलाई अनुमान के लिए उपयोगी।
• सतह उपचार: सा2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर कास्ट स्टील के लिए → पॉलिशिंग आमतौर पर स्टेनलेस स्टील संपर्क सतहों तक सीमित होती है।
• विनिर्माण फोकस: गोल-उद्घाटन संपर्क त्रिज्या, कास्टिंग की सुदृढ़ता, वेल्ड-ज़ोन नियंत्रण, और पतली-दीवार दरार-जोखिम में कमी।
मुख्य तकनीकी पैरामीटर
जेआईएस एफ 2007 टाइप बी मोअरिंग चॉक के लिए मुख्य वेबपेज आयाम। आयाम मिमी में हैं जब तक कि अन्यथा न कहा गया हो।
|
नाममात्र आकार |
एल |
एल1 |
एल2 |
बी |
सी |
आर3 |
टी |
पसलियों की संख्या |
वेल्ड का पैर |
परिकलित द्रव्यमान (किग्रा) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
संदर्भ रस्सी व्यास को जहाज की मोअरिंग व्यवस्था और परियोजना विनिर्देश के विरुद्ध जांचा जाना चाहिए।
|
नाममात्र आकार |
लागू होने वाली मनीला रस्सी व्यास (मिमी, संदर्भ) |
लागू होने वाली तार रस्सी व्यास (मिमी, संदर्भ) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
चयन और पूछताछ गाइड
चरण 1: रस्सी व्यास और जहाज के ड्राइंग के अनुसार जेआईएस एफ 2007 टाइप बी गोल उद्घाटन और नाममात्र आकार 150 से 300 की पुष्टि करें।
चरण 2: पुष्टि करें कि क्या बल्वर्क लेआउट को लंबे टाइप ए अंडाकार उद्घाटन के बजाय एक कॉम्पैक्ट गोलाकार उद्घाटन की आवश्यकता है।
चरण 3: बल्वर्क संरचना, वेल्डिंग की स्थिति, और आसपास के सुदृढीकरण की पुष्टि करें, खासकर पतली-दीवार और वेल्ड-निकट क्षेत्रों के लिए।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: एससी42 कास्ट स्टील, सी-एमएन कास्ट स्टील, स्टेनलेस स्टील, या विशेष स्टील।
चरण 5: सतह उपचार, पॉलिशिंग आवश्यकता, प्रमाण पत्र का दायरा, निरीक्षण गवाही, मात्रा, गंतव्य, और वितरण समय की पुष्टि करें।
चरण 6: यदि उपलब्ध हो तो स्थापना ड्राइंग, बल्वर्क संरचना ड्राइंग, या संदर्भ तस्वीरें प्रदान करें।
संरचना
गोल रस्सी उद्घाटन | कास्ट स्टील बॉडी | बल्वर्क-माउंटेड वेल्डेड व्यवस्था | चिकनी रस्सी-संपर्क त्रिज्या | वेल्डेड कनेक्शन क्षेत्र | मानक के अनुसार पसलियां | शॉप प्राइमर या स्टेनलेस स्टील फिनिशिंग
डिजाइन और गुणवत्ता लाभ
• गोल उद्घाटन एक कॉम्पैक्ट रस्सी मार्ग प्रदान करता है जहां बल्वर्क व्यवस्था को लंबे टाइप ए उद्घाटन के बजाय एक गोलाकार गाइड की आवश्यकता होती है।
• रस्सी-संपर्क क्षेत्रों को कास्टिंग के बाद गोल, ड्रेस और चिकना किया जाता है ताकि तेज स्थानीय संपर्क को कम किया जा सके और रस्सी सुरक्षा का समर्थन किया जा सके।
• कास्टिंग की गुणवत्ता को स्वीकृत समुद्री कास्टिंग मानदंडों के भीतर नियंत्रित किया जाता है, जिसमें प्रदर्शन, वेल्डिंग गुणवत्ता और निरीक्षण स्वीकृति पर जोर दिया जाता है।
• कास्ट बॉडी के 50 मिमी वेल्ड-निकट क्षेत्र को वेल्ड इंटरफ़ेस के पास हानिकारक संकेतों को कम करने के लिए नियंत्रित और ड्रेस किया जाता है।
• चूंकि टाइप बी केवल 150 से 300 आकारों में आपूर्ति की जाती है, इसलिए उत्पादन और स्थापना के दौरान दीवार की मोटाई और वेल्ड-इंटरफ़ेस नियंत्रण विशेष रूप से महत्वपूर्ण होते हैं।
• एफईए-आधारित शक्ति समीक्षा का उपयोग गोल उद्घाटन, पसलियों और वेल्डेड समर्थन क्षेत्र के आसपास तनाव एकाग्रता की जांच के लिए किया जा सकता है जब आवश्यक हो।
कस्टम विशेषताएँ
- मानक: जेआईएस एफ 2007-1976 → जब शिपयार्ड या डिजाइन विनिर्देश जेआईएस मानक मोअरिंग पाइप / मोअरिंग चॉक आयामों की आवश्यकता होती है।
- प्रकार: टाइप बी गोल उद्घाटन → बल्वर्क के माध्यम से कॉम्पैक्ट गोलाकार रस्सी मार्ग के लिए उपयुक्त।
- नाममात्र आकार: 150 / 200 / 250 / 300 → रस्सी व्यास, उपलब्ध बल्वर्क स्थान, और जहाज के ड्राइंग द्वारा चुनें।
- सामग्री: एससी42 कास्ट स्टील मानक संदर्भ के रूप में → सी-एमएन कास्ट स्टील, स्टेनलेस स्टील, या विशेष स्टील पर चर्चा की जा सकती है।
- सतह उपचार: सा2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर → पॉलिश फिनिशिंग मुख्य रूप से स्टेनलेस स्टील संपर्क सतहों पर लागू होती है जब निर्दिष्ट किया जाता है।
- वेल्ड-ज़ोन नियंत्रण: वेल्डिंग इंटरफ़ेस के चारों ओर 50 मिमी → वेल्डिंग गुणवत्ता को प्रभावित करने वाले हानिकारक संकेतों को कम करने के लिए नियंत्रित।
- प्रमाण पत्र आवश्यकता: आदेश के अनुसार निर्माता प्रमाण पत्र या वर्ग प्रमाण पत्र → कोटेशन से पहले वर्ग निरीक्षण की पुष्टि की जानी चाहिए।
यह कैसे काम करता है
बल्वर्क उद्घाटन संरेखण → रस्सी गोल चॉक से गुजरती है → चिकनी संपर्क त्रिज्या रस्सी की दिशा को निर्देशित करती है → कास्ट बॉडी स्थानीय संपर्क बल को वेल्डेड बल्वर्क संरचना में स्थानांतरित करती है → स्थापना के बाद निरीक्षण और कोटिंग
अनुप्रयोग
छोटे जहाज | वर्कबोट | टगबोट | बार्ज | सर्विस बोट | बल्वर्क रस्सी उद्घाटन | हार्बर मोअरिंग पद | जेआईएस एफ 2007 टाइप बी चॉक का प्रतिस्थापन
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण दायरा, सामग्री ट्रेसबिलिटी, और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: जेआईएस एफ 2007 टाइप ए और टाइप बी के बीच मुख्य अंतर क्या है?
ए 1: टाइप ए में एक अंडाकार उद्घाटन होता है और यह 150 से 500 आकार को कवर करता है। टाइप बी में एक गोल उद्घाटन होता है और यह 150 से 300 आकार को कवर करता है। चुनाव रस्सी पथ, बल्वर्क उद्घाटन व्यवस्था, और जहाज डिजाइन ड्राइंग पर निर्भर करता है।
प्रश्न 2: टाइप बी आकार 150 से 300 के लिए वेल्ड-ज़ोन नियंत्रण क्यों महत्वपूर्ण है?
ए 2: टाइप बी आकार अपेक्षाकृत कॉम्पैक्ट होते हैं और वेल्ड इंटरफ़ेस के पास पतली दीवार वाले अनुभाग हो सकते हैं। नियंत्रित कास्टिंग, ड्रेसिंग, और वेल्ड-ज़ोन तैयारी शिपयार्ड वेल्डिंग के दौरान दरार जोखिम को कम करने में मदद करती है।
प्रश्न 3: टाइप बी के लिए कोटेशन से पहले कौन सी जानकारी आवश्यक है?
ए 3: प्रकार, नाममात्र आकार, सामग्री, सतह उपचार, मात्रा, प्रमाण पत्र आवश्यकता, स्थापना ड्राइंग, गंतव्य, और वितरण समय की पुष्टि करें। कोटेशन से पहले वर्ग निरीक्षण के दायरे की पुष्टि की जानी चाहिए।
