रोलर पावल-टाइप एंकर चेन क्लॉपर 70 ¢ 132 मिमी चेन के लिए।1998
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ2031-1998 | प्रकार: | रोलर पंजा प्रकार |
|---|---|---|---|
| चेन का आकार: | 70-132 मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन, स्टील फोर्जिंग, |
| सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| अन्य: | शिपयार्ड अनुरोध के रूप में अनुकूलित किया जा सकता है | वजन 401 से 2900 किग्रा;: | 932 से 4840 किग्रा |
| नाम मात्र का आकार:: | 73 - 132 | ||
| प्रमुखता देना: | JIS F2031 चेन केबल क्लॉपर,रोलर पॉल प्रकार चेन केबल क्लॉपर,JIS F2031 जहाज के लिए लंगर लगाने के उपकरण |
||
उत्पाद विवरण
रोलर पॉल-टाइप एंकर चेन स्टॉपर 70–132 मिमी चेन के लिए | जेआईएस एफ 2031:1998
उत्पाद अवलोकन
जेआईएस एफ 2031:1998 रोलर पॉल-टाइप एंकर चेन स्टॉपर एक एंकरिंग डेक फिटिंग है जिसका उपयोग विंडलास से स्वतंत्र रूप से एंकर चेन को पकड़ने और निर्देशित करने के लिए किया जाता है। आपूर्ति की गई आयामी तालिका अनुलग्नक 4 सी फॉर्म से मेल खाती है, जो चेन गाइड के साथ रोलर पॉल व्यवस्था है। यह मुख्य रूप से जेआईएस एफ 3303 ग्रेड 2 और ग्रेड 3 एंकर चेन के लिए अभिप्रेत है और जहाज एंकरिंग लेआउट के अनुसार एंकर-चेन लाइन में व्यवस्थित है।
इस सी फॉर्म के लिए, रोलर चेन मार्गदर्शन में सहायता करता है जबकि पॉल यांत्रिक होल्डिंग फ़ंक्शन प्रदान करता है। चयन लागू चेन व्यास, चेन ग्रेड, जेआईएस एफ 2031 वर्ग आवश्यकता, चेन लीड, विंडलास और हॉज-पाइप व्यवस्था, डेक फाउंडेशन, वेल्डिंग विवरण, ऑपरेटिंग साइड और स्वीकृत जहाज ड्राइंग पर आधारित होना चाहिए। चेन गाइड के बिना आर फॉर्म एक अलग आयामी व्यवस्था का उपयोग करता है और इसे इस पृष्ठ पर सी फॉर्म डेटा के साथ मिश्रित नहीं किया जाना चाहिए।
त्वरित विनिर्देश
उत्पाद: रोलर पॉल-टाइप एंकर चेन स्टॉपर, चेन गाइड के साथ सी फॉर्म → एंकर-चेन मार्गदर्शन को पॉल-टाइप होल्डिंग व्यवस्था के साथ जोड़ता है।
मानक: जेआईएस एफ 2031:1998, अनुलग्नक 4 → मानक पदनाम: रोलर पॉल टाइप चेन केबल स्टॉपर्स।
लागू एंकर चेन: 70–132 मिमी → आपूर्ति की गई सी फॉर्म तालिका के अनुसार नाममात्र संख्या 73 से 132।
चेन ग्रेड आधार: जेआईएस एफ 3303 ग्रेड 2 / ग्रेड 3 एंकर चेन → अंतिम चेन ग्रेड और प्रमाण पत्र की आवश्यकता जहाज के लिए पुष्टि की जानी है।
कनेक्शन आधार: केंटर शैकल व्यवस्था → चयन के दौरान वास्तविक चेन और कनेक्टिंग लिंक के साथ संगतता की जांच की जानी चाहिए।
स्थापना: जहाज एंकरिंग व्यवस्था में वेल्डेड → डेक फाउंडेशन, सुदृढीकरण, चेन लीड और ऑपरेटिंग क्लीयरेंस के लिए ड्राइंग पुष्टि की आवश्यकता होती है।
मानक सामग्री आधार: घटक-विशिष्ट जेआईएस सामग्री → बॉडी साइड फ्रेम एससीडब्ल्यू410 कास्ट स्टील या एसएस400 वेल्डेड स्टील निर्माण मानक व्यवस्था के अनुसार हो सकता है।
संदर्भ गणना द्रव्यमान: आपूर्ति की गई सी फॉर्म तालिका के लिए 932–4,840 किग्रा → स्थापना हैंडलिंग, फाउंडेशन समीक्षा, पैकिंग और माल ढुलाई योजना से संबंधित।
मुख्य तकनीकी पैरामीटर
संदर्भ: जेआईएस एफ 2031:1998 अनुलग्नक 4, चेन गाइड के साथ सी फॉर्म। जब तक अन्यथा न कहा गया हो, आयाम मिमी में हैं।
|
नाममात्र संख्या |
लागू एंकर चेन डाया (मिमी) |
बी (मिमी) |
एल (मिमी) |
एच (मिमी) |
एच1 (मिमी) |
डी (मिमी) |
वेल्ड लेग एफ (मिमी) |
गणना द्रव्यमान (किग्रा) |
|---|---|---|---|---|---|---|---|---|
| 73 | 70 / 73 | 980 | 660 | 125 | 422 | 584 | 15 | 932 |
| 78 | 76 / 78 | 1040 | 700 | 133 | 450 | 624 | 15 | 1120 |
| 84 | 81 / 84 | 1110 | 760 | 143 | 483 | 672 | 17 | 1370 |
| 90 | 87 / 90 | 1190 | 810 | 153 | 515 | 720 | 18 | 1660 |
| 95 | 92 / 95 | 1250 | 860 | 162 | 545 | 760 | 19 | 1940 |
| 102 | 97 / 102 | 1320 | 920 | 175 | 584 | 816 | 20 | 2340 |
| 107 | 105 / 107 | 1390 | 981 | 185 | 617 | 864 | 21 | 2740 |
| 114 | 111 / 114 | 1460 | 1026 | 195 | 651 | 912 | 23 | 3190 |
| 122 | 117 / 122 | 1550 | 1100 | 208 | 695 | 976 | 25 | 3840 |
| 132 | 127 / 132 | 1660 | 1190 | 225 | 750 | 1056 | 26 | 4840 |
चयन और पूछताछ गाइड
चरण 1: जेआईएस एफ 2031:1998 अनुलग्नक 4 रोलर पॉल प्रकार की पुष्टि करें और चेन गाइड के साथ सी फॉर्म की पुष्टि करें; यदि चेन गाइड के बिना आर फॉर्म आवश्यक है, तो संबंधित ड्राइंग और आयामी तालिका का अनुरोध करें।
चरण 2: नाममात्र संख्या, वास्तविक एंकर-चेन व्यास, जेआईएस एफ 3303 चेन ग्रेड, कनेक्टिंग-लिंक / केंटर-शैकल व्यवस्था, और चेन प्रमाण पत्र की आवश्यकता की पुष्टि करें।
चरण 3: आवश्यक जेआईएस एफ 2031 वर्ग, ऑपरेटिंग साइड, चेन लीड कोण, विंडलास / केबल-लिफ्टर स्थिति, हॉज पाइप या फेयरलीडर स्थिति, और उपलब्ध ऑपरेटिंग क्लीयरेंस की पुष्टि करें।
चरण 4: उत्पादन से पहले डेक फाउंडेशन, सुदृढीकरण, वेल्डिंग व्यवस्था, स्थापना ऊंचाई, और किसी भी शिपयार्ड प्रतिबंध की पुष्टि करें।
चरण 5: परियोजना विनिर्देश के अनुसार सामग्री ट्रेसबिलिटी, कोटिंग सिस्टम, निरीक्षण दायरा, एनडीटी या लोड-टेस्ट आवश्यकता, और वर्गीकरण-सोसाइटी आवश्यकता की पुष्टि करें।
चरण 6: मात्रा, जहाज का प्रकार, स्थापना ड्राइंग, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, और यदि उपलब्ध हो तो संदर्भ फोटो या जीए ड्राइंग प्रदान करें।
संरचना
सी फॉर्म चेन गाइड | रोलर असेंबली | पॉल लॉकिंग मैकेनिज्म | बॉडी साइड फ्रेम्स | पॉल शाफ्ट | रोलर शाफ्ट | बुशिंग और वॉशर | वेल्डेड डेक फाउंडेशन इंटरफ़ेस
एंकरिंग, संरचना और इंजीनियरिंग लाभ
सी फॉर्म चेन गाइड को रोलर-पॉल व्यवस्था के साथ जोड़ता है, जो इच्छित एंकर-चेन पथ को बनाए रखने में मदद करता है जबकि पॉल होल्डिंग फ़ंक्शन प्रदान करता है।
जेआईएस एफ 2031 चेन स्टॉपर को विंडलास से स्वतंत्र एक उपकरण के रूप में मानता है और जहाज की संरचना से जुड़ा होता है; इसलिए फाउंडेशन और आसपास के डेक सुदृढीकरण समग्र लोड पथ का हिस्सा बनते हैं।
रोलर ज्यामिति और चेन संरेखण से चेन लिंक का अत्यधिक स्थानीय झुकना नहीं होना चाहिए। चेन लीड, रोलर स्थिति और वास्तविक चेन आकार की जहाज व्यवस्था ड्राइंग के मुकाबले जांच की जानी चाहिए।
होल्डिंग डिवाइस ऑपरेशन में सकारात्मक रूप से सुरक्षित रहना चाहिए और खुले स्थान की ओर धीरे-धीरे ढीला नहीं होना चाहिए। पॉल जुड़ाव, पिन प्रतिधारण और ऑपरेटिंग क्लीयरेंस प्रमुख निरीक्षण बिंदु हैं।
एसएस400 वेल्डेड बॉडी-साइड-फ्रेम व्यवस्था के लिए, मानक कास्ट-स्टील कॉन्फ़िगरेशन के बराबर ताकत का आह्वान करता है और चेन-गाइड और शाफ्ट-बियरिंग क्षेत्रों के आसपास अतिरिक्त सामग्री आवश्यकताओं को निर्दिष्ट करता है।
संख्या 73 से संख्या 132 तक बढ़ते द्रव्यमान पर कार्यशाला हैंडलिंग, शिपयार्ड लिफ्टिंग, डेक एक्सेस और फाउंडेशन योजना में विचार किया जाना चाहिए।
निरीक्षण, सामग्री ट्रेसबिलिटी, एनडीटी, लोड परीक्षण और क्लास विटनेसिंग को मानक आपूर्ति के रूप में मानने के बजाय ऑर्डर स्कोप और लागू क्लास या परियोजना आवश्यकता द्वारा परिभाषित किया जाना चाहिए।
कस्टम विशेषताएँ
मानक: जेआईएस एफ 2031:1998, अनुलग्नक 4 → रोलर पॉल टाइप चेन केबल स्टॉपर्स।
कॉन्फ़िगरेशन: चेन गाइड के साथ सी फॉर्म → आपूर्ति की गई तालिका अनुलग्नक 4 चित्र 1 बॉडी व्यवस्था से मेल खाती है; चेन गाइड के बिना आर फॉर्म अलग आयामों का उपयोग करता है।
नाममात्र संख्या: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → चेन व्यास और जहाज ड्राइंग के अनुसार चयन करें।
लागू चेन: 70–132 मिमी, जेआईएस एफ 3303 ग्रेड 2 / ग्रेड 3 आधार → वास्तविक चेन आकार और ग्रेड को कोटेशन से पहले पुष्टि की जानी है।
बॉडी साइड फ्रेम सामग्री आधार: एससीडब्ल्यू410 या एसएस400 जेआईएस एफ 2031 अनुलग्नक 4 के अनुसार → वेल्डेड एसएस400 निर्माण को कास्ट-स्टील व्यवस्था के बराबर ताकत बनाए रखनी चाहिए।
सतह उपचार: एसए 2.5 ब्लास्ट क्लीनिंग + एपॉक्सी शॉप प्राइमर एक परियोजना संदर्भ के रूप में → अंतिम कोटिंग सिस्टम जहाज / शिपयार्ड विनिर्देश का अनुसरण करता है और यह डिफ़ॉल्ट जेआईएस एफ 2031 आवश्यकता नहीं है।
स्थापना: वेल्डेड डेक फाउंडेशन → चेन लीड, डेक सुदृढीकरण, वेल्ड विवरण और ऑपरेटिंग क्लीयरेंस के लिए जहाज डिजाइन / शिपयार्ड पक्ष द्वारा अनुमोदन की आवश्यकता होती है।
प्रमाण पत्र आवश्यकता: परियोजना आवश्यकता और ऑर्डर स्कोप के अनुसार उपलब्ध → सामग्री, निर्माता और वर्ग प्रलेखन को ऑर्डर से पहले पुष्टि की जानी है।
यह कैसे काम करता है
एंकर चेन को सी फॉर्म चेन-गाइड और रोलर व्यवस्था के माध्यम से ले जाया जाता है → रोलर इच्छित चेन पथ का समर्थन करता है → चेन को पकड़ने के लिए पॉल को लगाया जाता है → चेन बल स्टॉपर बॉडी के माध्यम से जहाज की संरचना में स्थानांतरित हो जाता है → जब चेन मूवमेंट की आवश्यकता होती है तो स्वीकृत एंकरिंग प्रक्रिया के अनुसार पॉल को जारी किया जाता है।
अनुप्रयोग
फोकासल एंकरिंग स्टेशन | एंकर विंडलास व्यवस्था | बड़े जहाज एंकर-चेन सिस्टम | ग्रेड 2 / ग्रेड 3 एंकर-चेन मार्ग | नई निर्माण परियोजनाएं | मरम्मत और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, सहमत ऑर्डर स्कोप, सामग्री ट्रेसबिलिटी और वर्गीकरण-सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र और निरीक्षण प्रलेखन की व्यवस्था की जा सकती है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।

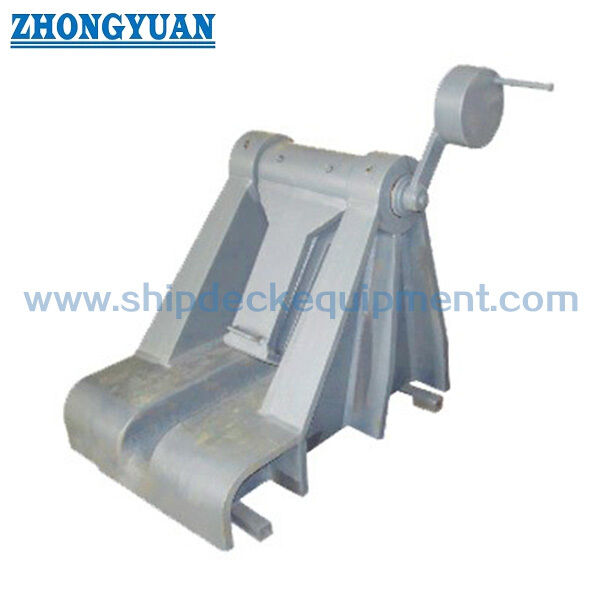

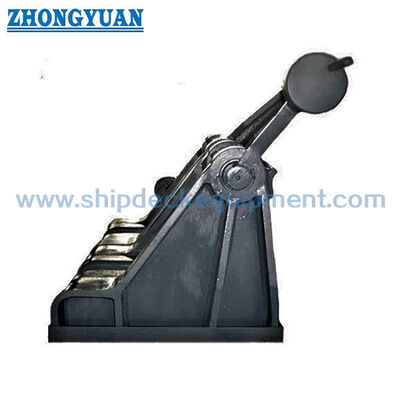

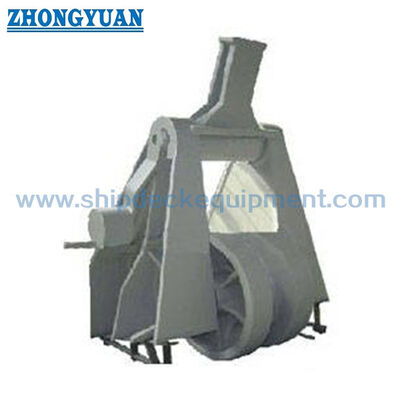

ड्राइंग और फोटो
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: जेआईएस एफ 2031 अनुलग्नक 4 सी फॉर्म और आर फॉर्म के बीच मुख्य अंतर क्या है?
ए1: सी फॉर्म चेन गाइड के साथ रोलर पॉल व्यवस्था है, जबकि आर फॉर्म चेन गाइड के बिना व्यवस्था है। उनके बॉडी, रोलर और पॉल आयाम अलग-अलग निर्दिष्ट हैं और उन्हें मिश्रित नहीं किया जाना चाहिए।
प्रश्न 2: सही नाममात्र संख्या का चयन कैसे किया जाना चाहिए?
ए2: वास्तविक एंकर-चेन व्यास, चेन ग्रेड, जहाज एंकरिंग व्यवस्था, आवश्यक जेआईएस वर्ग, चेन लीड, ऑपरेटिंग साइड, फाउंडेशन और स्वीकृत ड्राइंग के अनुसार नाममात्र संख्या का चयन करें। इस पृष्ठ पर 70–132 मिमी रेंज आपूर्ति की गई सी फॉर्म तालिका के लिए है।
प्रश्न 3: क्या जेआईएस क्लास ए / क्लास बी डिजाइन आधार का मतलब है कि स्टॉपर में एक प्रकाशित एसडब्ल्यूएल है?
ए3: नहीं। जेआईएस एफ 2031 लागू चेन के नाममात्र ब्रेकिंग लोड के सापेक्ष वर्ग शक्ति आवश्यकताओं को परिभाषित करता है। इन वर्ग डिजाइन आधारों को एक निश्चित उत्पाद एसडब्ल्यूएल के रूप में फिर से नहीं लिखा जाना चाहिए। परियोजना के लिए चेन ग्रेड, डिजाइन आधार, परीक्षण आवश्यकता और वर्ग अनुमोदन दायरे की पुष्टि की जानी चाहिए।
