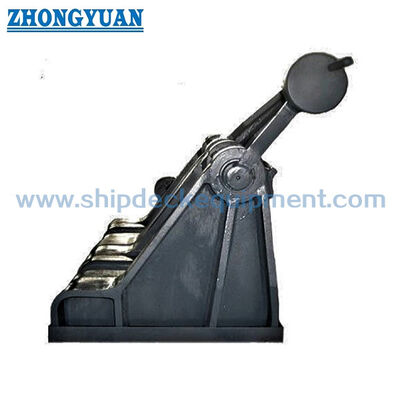

JIS F2031 जहाज़ की लंगर लगाना उपकरण रोलर पॉल प्रकार चेन केबल क्लॉपर

JIS F 2031 रोलर पावल टाइप एंकर चेन स्टॉपर | 70-132 मिमी चेन केबल स्टॉपर

उत्पाद अवलोकन

JIS F 2031 रोलर पावल टाइप एंकर चेन स्टॉपर एक डेक-वेल्डेड केबल स्टॉपर है जिसका उपयोग एंकर विंडलास / केबल लिफ्टर और हॉस पाइप या चेन पाइप व्यवस्था के बीच एंकर चेन लाइन में किया जाता है। इसे एंकर चेन को एंकर से संबंधित तनाव के खिलाफ पकड़ने और एंकर चेन सुरक्षित होने के बाद विंडलैस में वापस प्रेषित होल्डिंग लोड को कम करने के लिए डिज़ाइन किया गया है।

यह रोलर पावल प्रकार 70 मिमी से 132 मिमी तक बड़े लंगर श्रृंखला व्यास के लिए है। रोलर ऑपरेशन के दौरान श्रृंखला मार्गदर्शन का समर्थन करता है, जबकि पावल तंत्र का उपयोग पोत की एंकरिंग प्रक्रिया के अनुसार श्रृंखला को पकड़ने के लिए किया जाता है। चयन की पुष्टि चेन व्यास, चेन ग्रेड, विंडलास व्यवस्था, बाएं हाथ/दाएं हाथ संचालन, डेक फाउंडेशन, वेल्ड विवरण, लोड क्लास और वर्गीकरण आवश्यकता के साथ की जानी चाहिए।

त्वरित विशिष्टताएँ

• उत्पाद प्रकार: रोलर पावल प्रकार एंकर चेन स्टॉपर → जहाज एंकरिंग व्यवस्था के लिए चेन होल्डिंग और चेन-मार्गदर्शक उपकरण।
• तकनीकी मानक: जेआईएस एफ 2031-1998 → समुद्री विंडलैस और एंकर कैपस्टन के साथ उपयोग किए जाने वाले केबल स्टॉपर्स के लिए मानक संदर्भ।
• लागू लंगर श्रृंखला व्यास: 70-132 मिमी → बड़ी श्रृंखला केबल व्यवस्था के लिए उपयुक्त जहां पोत ड्राइंग रोलर पावल प्रकार निर्दिष्ट करता है।
• नाममात्र संख्या सीमा: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → चेन व्यास और प्रोजेक्ट ड्राइंग के अनुसार चयन करें।
• इंस्टालेशन फॉर्म: वेल्डेड फाउंडेशन या फोरकास्टल डेक इंस्टालेशन → डेक फाउंडेशन, वेल्ड लेग, सुदृढीकरण, और चेन लीड दिशा की पुष्टि की जानी चाहिए।
• मुख्य सामग्री विकल्प: हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कच्चा लोहा, और स्टील फोर्जिंग → उत्पादन से पहले अंतिम भाग-दर-भाग सामग्री ग्रेड की पुष्टि की जानी चाहिए।
• भूतल उपचार: Sa2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड, पॉलिश, या अनुकूलित फिनिश → अंतिम सुरक्षा प्रणाली परियोजना संक्षारण और कोटिंग आवश्यकताओं का पालन करती है।
• परिकलित द्रव्यमान सीमा: 932-4840 किग्रा → डेक फाउंडेशन डिज़ाइन, वर्कशॉप हैंडलिंग, स्थापना के दौरान उठाने, पैकिंग और माल ढुलाई योजना के लिए महत्वपूर्ण।

मुख्य तकनीकी पैरामीटर

चयन एवं पूछताछ गाइड

• चरण 1: पोत एंकर चेन व्यास के अनुसार जेआईएस एफ 2031 रोलर पावल प्रकार चेन केबल स्टॉपर और नाममात्र संख्या की पुष्टि करें।
• चरण 2: एंकर चेन ग्रेड, चेन केबल ड्राइंग, विंडलैस/केबल लिफ्टर स्थिति, हॉस पाइप स्थिति, और बाएं हाथ या दाएं हाथ की संचालन व्यवस्था की पुष्टि करें।
• चरण 3: डिज़ाइन लोड आधार, आवश्यक लोड वर्ग, परीक्षण भार, स्वीकृति मानदंड, एफईए आवश्यकता, और क्या कक्षा साक्ष्य की आवश्यकता है, इसकी पुष्टि करें।
• चरण 4: फोरकास्टल डेक फाउंडेशन, वेल्ड लेग, डेक सुदृढीकरण, इंस्टॉलेशन स्पेस, चेन लीड दिशा और किसी भी शिपयार्ड इंस्टॉलेशन प्रतिबंध की पुष्टि करें।
• चरण 5: बॉडी, रोलर, पावल, एक्सल, बुश, वॉशर और वेल्डेड फाउंडेशन के लिए सामग्री मार्ग की पुष्टि करें; अलग-अलग हिस्सों के लिए अलग-अलग सामग्री ग्रेड की आवश्यकता हो सकती है।
• चरण 6: सतह के उपचार की पुष्टि करें: शॉप प्राइमर, अंतिम कोटिंग, गैल्वनाइज्ड फिनिश, पॉलिश फिनिश, या अनुकूलित सुरक्षा प्रणाली।
• चरण 7: यदि उपलब्ध हो तो मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, वर्ग प्रमाणपत्र आवश्यकता, जीए ड्राइंग, फाउंडेशन ड्राइंग और संदर्भ तस्वीरें प्रदान करें।

संरचना

वेल्डेड साइड फ्रेम/बॉडी | लंगर श्रृंखला मार्ग | रोलर असेंबली | पंजा लॉकिंग तंत्र | पावल एक्सल | रोलर एक्सल | बुश और वॉशर | डेक फाउंडेशन वेल्डिंग क्षेत्र | प्राइमर, गैल्वेनाइज्ड, पॉलिश, या अनुकूलित सतह फिनिश खरीदें

एंकरिंग, संरचना और इंजीनियरिंग लाभ

• रोलर पावल कॉन्फ़िगरेशन चेन मार्गदर्शन और मैकेनिकल चेन होल्डिंग को जोड़ता है, जो उपयोगी है जहां एंकर चेन को विंडलैस और हॉस पाइप के बीच संरेखित किया जाना चाहिए, जबकि एंकरिंग के बाद भी सुरक्षित किया जाना चाहिए।
• रोलर व्यवस्था स्टॉपर के माध्यम से चेन केबल को मार्गदर्शन करने में मदद करती है और सही चेन संरेखण के अधीन, गैर-रोलर होल्डिंग व्यवस्था की तुलना में कठोर स्थानीय संपर्क को कम कर सकती है।
• पावल तंत्र एक परिभाषित चेन होल्डिंग इंटरफ़ेस प्रदान करता है। पावल सीटिंग, चेन पिच अनुकूलता, ऑपरेटिंग क्लीयरेंस और संपर्क क्षेत्र की वास्तविक चेन केबल विनिर्देश के अनुसार जांच की जानी चाहिए।
• वेल्डेड फाउंडेशन एंकर लोड को पकड़ने के लिए विंडलैस पर निर्भर होने के बजाय एंकर चेन लोड को जहाज संरचना में स्थानांतरित करता है। डेक सुदृढीकरण और वेल्ड विवरण की पुष्टि शिपयार्ड या डिज़ाइन कार्यालय द्वारा की जानी चाहिए।
• संख्या 73 से संख्या 132 तक की नाममात्र सीमा बड़े श्रृंखला व्यास को कवर करती है; इंस्टॉलेशन लिफ्टिंग, डेक एक्सेस और नींव की मजबूती के लिए बढ़ते शरीर के आकार और द्रव्यमान पर विचार किया जाना चाहिए।
• पावल सीट, रोलर एक्सल क्षेत्र, साइड फ्रेम और वेल्डेड फाउंडेशन के आसपास तनाव वितरण की समीक्षा करने के लिए परियोजना की आवश्यकता के अनुसार एफईए-आधारित ताकत गणना प्रदान की जा सकती है।
• सहमत निरीक्षण दायरे के अनुसार पुल परीक्षण, लोड परीक्षण, एनडीटी और कक्षा गवाह निरीक्षण की व्यवस्था की जा सकती है; कोटेशन से पहले परीक्षण भार और स्वीकृति मानदंड की पुष्टि की जानी चाहिए।

कस्टम विशेषताएँ

• मानक: JIS F 2031-1998 → जब शिपयार्ड या मालिक विनिर्देश JIS केबल स्टॉपर आयाम और व्यवस्था के लिए कॉल करता है तो उपयोग करें।
• उत्पाद श्रेणी: एंकर चेन स्टॉपर → चेन केबल होल्डिंग के लिए एंकरिंग डेक उपकरण, मूरिंग चॉक या रस्सी फेयरलीड नहीं।
• प्रकार: रोलर पावल प्रकार → पावल-प्रकार की चेन होल्डिंग के साथ रोलर-निर्देशित श्रृंखला मार्ग को जोड़ती है।
• लागू चेन आकार: 70-132 मिमी → वास्तविक एंकर चेन व्यास और चेन ग्रेड के अनुसार चयन करें।
• नाममात्र संख्या: 73 से 132 → लागू श्रृंखला व्यास और पोत ड्राइंग के साथ नाममात्र संख्या का मिलान करें।
• माउंटिंग: वेल्डेड डेक फाउंडेशन या फोरकास्टल डेक इंस्टॉलेशन → फाउंडेशन ड्राइंग और डेक सुदृढीकरण की पुष्टि उत्पादन से पहले की जानी चाहिए।
• सामग्री विकल्प: हल्के स्टील / सी-एमएन स्टील / स्टेनलेस स्टील / कास्टिंग स्टील / गांठदार कच्चा लोहा / स्टील फोर्जिंग → अंतिम सामग्री ग्रेड और भाग आवंटन की पुष्टि की जानी है।
• भूतल उपचार: Sa2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / गैल्वेनाइज्ड / पॉलिश / अनुकूलित → अंतिम सतह सुरक्षा परियोजना की आवश्यकता के अनुसार होती है।
• एफईए समीक्षा: परियोजना की आवश्यकता के अनुसार उपलब्ध → शिपयार्ड, मालिक या वर्ग द्वारा आवश्यक होने पर स्थानीय तनाव और लोड पथ की जांच करने के लिए उपयोग किया जाता है।
• पुल टेस्ट / लोड टेस्ट: परियोजना की आवश्यकता के अनुसार उपलब्ध → परीक्षण विधि, लोड मूल्य, होल्डिंग समय और गवाह के दायरे की पुष्टि की जानी चाहिए।
• प्रमाणपत्र की आवश्यकता: अनुरोध पर उपलब्ध और ऑर्डर के दायरे के अधीन → निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, या गवाह रिपोर्ट पर उत्पादन से पहले सहमति होनी चाहिए।

यह काम किस प्रकार करता है

एंकर चेन विंडलास और हॉस पाइप के बीच चलती है → रोलर चेन केबल को स्टॉपर के माध्यम से गाइड करता है → पावल तब लगाया जाता है जब चेन को सुरक्षित करने की आवश्यकता होती है → एंकर चेन लोड को स्टॉपर बॉडी और वेल्डेड फाउंडेशन के माध्यम से प्रबलित जहाज संरचना में स्थानांतरित किया जाता है → चेन ठीक से सुरक्षित होने के बाद विंडलास होल्डिंग लोड कम हो जाता है

अनुप्रयोग

पूर्वानुमान डेक एंकरिंग व्यवस्था | एंकर विंडलैस सिस्टम | बड़ी लंगर श्रृंखला केबल मार्ग | समुद्र में जाने वाले जहाज़ | थोक वाहक | टैंकर | कंटेनर जहाज़ | इंजीनियरिंग जहाज | नव निर्माण एवं प्रतिस्थापन परियोजनाएँ

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता, परीक्षण की आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

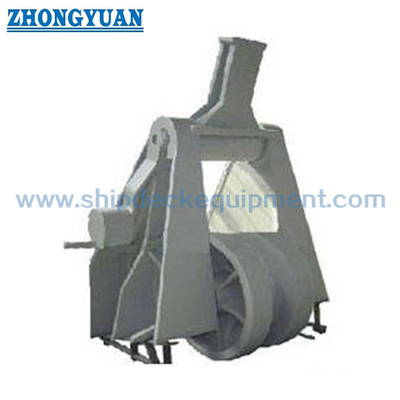

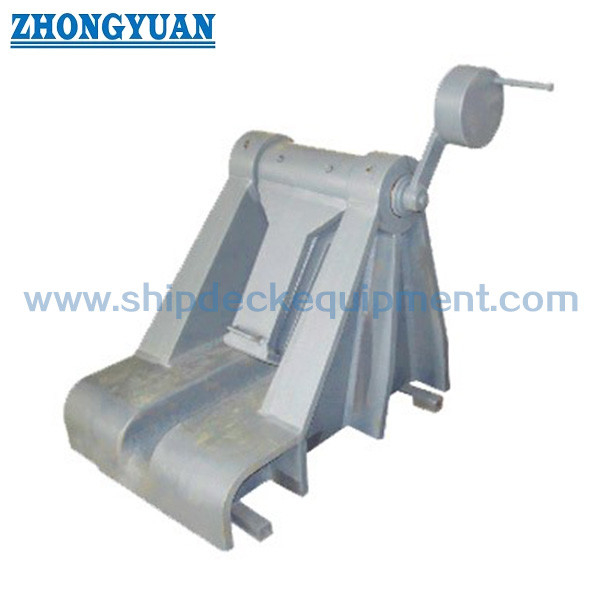

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह उत्पाद मूरिंग उपकरण आइटम या एंकरिंग उपकरण आइटम है?

A1: इसे एंकरिंग डेक उपकरण के रूप में माना जाना चाहिए। इसका उपयोग एंकर चेन लाइन में एंकर चेन को पकड़ने और मार्गदर्शन करने के लिए किया जाता है। यह रस्सी बांधने वाला चॉक, फेयरलीड, बोलार्ड या उठाने वाला उपकरण नहीं है।

Q2: सही नाममात्र संख्या का चयन कैसे किया जाना चाहिए?

ए2: एंकर चेन व्यास, चेन ग्रेड, विंडलास व्यवस्था, हॉस पाइप स्थिति, चेन लीड दिशा, स्टॉपर हैंड, डेक फाउंडेशन और पोत डिजाइन ड्राइंग के अनुसार नाममात्र संख्या का चयन करें। वेबपेज तालिका प्रारंभिक मॉडल चयन और उद्धरण पुष्टिकरण के लिए है।

Q3: क्या FEA, पुल टेस्ट और क्लास सर्टिफिकेट प्रदान किया जा सकता है?

A3: हाँ, उन्हें परियोजना की आवश्यकता और ऑर्डर के दायरे के अनुसार व्यवस्थित किया जा सकता है। कोटेशन और उत्पादन से पहले डिज़ाइन लोड आधार, परीक्षण लोड, स्वीकृति मानदंड, निरीक्षण विधि और गवाह की आवश्यकता की पुष्टि की जानी चाहिए।
