छोटे जहाजों के लंगर लगाने के लिए JIS F2023
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ2023-1976 | प्रकार: | बार प्रकार |
|---|---|---|---|
| चेन का आकार: | 17-36 मिमी | सामग्री: | कास्टिंग स्टील, स्टील फोर्जिंग, |
| सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
| अन्य: | शिपयार्ड अनुरोध के रूप में अनुकूलित किया जा सकता है | वजन 401 से 2900 किग्रा;: | 17 से 92 किग्रा |
| नाम मात्र का आकार:: | 19 - 36 | ||
| प्रमुखता देना: | JIS F 2031 एंकर चेन टॉपर |
||
उत्पाद विवरण
छोटे जहाजों के लंगर लगाने के लिए JIS F2023
उत्पाद का अवलोकन
JIS F2023 बार प्रकार का एंकर चेन टॉपर एक कॉम्पैक्ट एंकरिंग डिवाइस है जिसे छोटे चेन आकारों के लिए डिज़ाइन किया गया है।
इसका उपयोग मुख्य रूप से छोटे जहाजों, बैरगे और पोंटूनों पर लंगर श्रृंखलाओं को पकड़ने और विंडलास के साथ भार साझा करने के लिए किया जाता है।
नियंत्रित कास्टिंग और निरीक्षण प्रक्रियाओं के साथ कास्ट स्टील से निर्मित, यह विश्वसनीय चेन स्टॉपिंग प्रदर्शन सुनिश्चित करता है।
डिजाइन श्रृंखला और कुत्ते के बीच उचित जुड़ाव सुनिश्चित करता है, प्रभावी और सुरक्षित श्रृंखला लॉक प्राप्त करता है।
त्वरित विनिर्देश
- चेन का आकारः 1736 मिमी → छोटे जहाजों के लिए एंकर चेन संगतता को परिभाषित करता है
- मानकः JIS F2023-1976 → समुद्री अनुपालन मानक
- प्रकारः बार प्रकार → रोलर के बिना कॉम्पैक्ट डिजाइन
- कार्यः चेन स्टॉप → शेयरों को विंडलास के साथ लोड करें
- स्थापनाः वेल्डेड / बोल्ट → लचीला डेक स्थापना
- सामग्री: कास्ट स्टील / फोर्स्ड पार्ट्स → ताकत और स्थायित्व
- निरीक्षणः MT + UT → कास्टिंग और वेल्डिंग गुणवत्ता सुनिश्चित करता है
- सतहः Sa2.5 + प्राइमर → संक्षारण सुरक्षा
- आवेदनः छोटे जहाज → लागत प्रभावी लंगर लगाने का समाधान
मुख्य तकनीकी मापदंड
| संख्या | 19 | 22 | 25 | 28 | 32 | 36 |
| लागू एंकर चेन का व्यास | 17~19 | 20~22 | 23 से 25 | 26 से 28 | 30~32 | 34~36 |
| ए | 190 | 216 | 241 | 270 | 305 | 342 |
| बी | 270 | 310 | 345 | 385 | 435 | 490 |
| सी | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| वजन ((किलो) | 17 | 24 | 33 | 44 | 68 | 92 |
चयन मार्गदर्शिका
चरण 1 ️ श्रृंखला का आकार चुनें → लंगर श्रृंखला के आधार पर 17 ️ 36 मिमी
चरण 2 ️ पोत के प्रकार की पुष्टि करें → छोटा जहाज, बैरगे या पोंटून
चरण 3 ️ स्थापना विधि → वेल्डेड या बोल्ट वाले आधार की पुष्टि करें
चरण 4 ️ चेन लीड एंगल की पुष्टि करें → हावसे पाइप और विंडलास संरेखण से मेल खाने के लिए वैकल्पिक आधार
चरण 5 ️ गुणवत्ता आवश्यकता की पुष्टि करें → वेल्डिंग भागों के लिए MT निरीक्षण + UT
चरण 6 ️ सतह उपचार की पुष्टि → दुकान प्राइमर या अनुकूलित कोटिंग
संरचना और घटक
कास्ट स्टील बॉडी ∙ बार टाइप लॉकिंग मैकेनिज्म ∙ फोल्डेड डॉग ∙ प्रबलित आधार ∙ वैकल्पिक माउंटिंग बेस
कस्टम विशेषताएं
- चेन का आकारः 1736 मिमी → छोटे जहाजों के लिए संगतता
- कार्यः चेन रोकना → विंडलास के साथ भार साझा करना
- कुत्ताः फोल्ड → पहनने के प्रतिरोध और ताकत सुनिश्चित करता है
- आधारः वेल्डेड / बोल्ट → लचीली स्थापना
- संरेखण: समायोज्य आधार → मैच चेन कोण
- निरीक्षणः MT + UT → गुणवत्ता आश्वासन
- सतहः लेपित → संक्षारण सुरक्षा
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
पूछताछ मार्गदर्शिका
चेन का आकार, कंटेनर का प्रकार, स्थापना विधि, चेन कोण की स्थिति और कोटिंग की आवश्यकता प्रदान करें।
यह कैसे काम करता है
एंकर चेन को बार और डॉग तंत्र द्वारा लॉक किया जाता है। क्लॉपर चेन को पकड़ता है और विंडलास से भार का एक हिस्सा स्थानांतरित करता है, जिससे सुरक्षित एंकरिंग सुनिश्चित होती है।
आवेदन
छोटे जहाज़ ∙ बारगेस ∙ पोंटून ∙ हल्के ड्यूटी एंकरिंग सिस्टम
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र; लागत प्रभावी डिजाइन, विश्वसनीय चेन लॉक, नियंत्रित कास्टिंग गुणवत्ता, अनुकूलन योग्य स्थापना।
चित्र और तस्वीरें

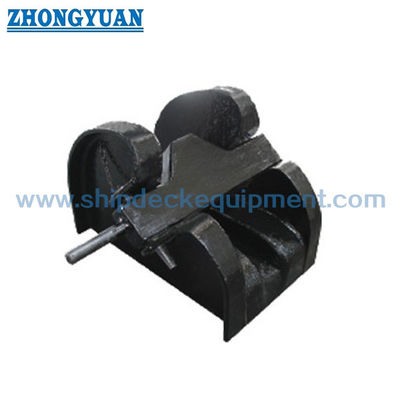

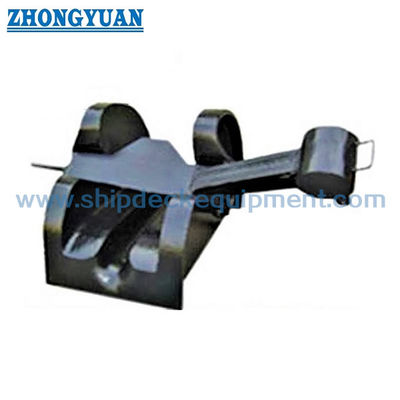

जीए चित्रण -- उत्पाद तस्वीरें
आदेश
MOQ: 1 यूनिट. प्रसव के समय: 30 ¢ 60 दिन. अनुकूलन उपलब्ध है.
अक्सर पूछे जाने वाले प्रश्न
Q1: बार प्रकार और रोलर प्रकार चेन stopper के बीच क्या अंतर है?
उत्तर: बार प्रकार छोटी श्रृंखलाओं के लिए सरल और उपयुक्त है, जबकि रोलर प्रकार का उपयोग बड़े श्रृंखलाओं के लिए अधिक सुचारू संचालन के साथ किया जाता है।
प्रश्न 2: उचित श्रृंखला संलग्नता कैसे सुनिश्चित करें?
उत्तर: डिजाइन चेन और कुत्ते के बीच मिलान सुनिश्चित करता है, और स्थापना के दौरान उचित संरेखण की पुष्टि की जानी चाहिए।
Q3: क्या चेन के कोण के लिए स्थापना को समायोजित किया जा सकता है?
उत्तर: हाँ, हावे पाइप और विंडलास चेन लीड कोण से मेल खाने के लिए वैकल्पिक आधार जोड़ा जा सकता है।
