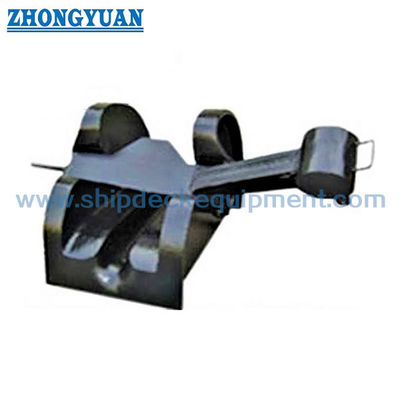

17 ¢ 36 मिमी बार प्रकार लंगर चेन क्लॉपर JIS F 2023 समुद्री लंगर उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ2023-1976 | प्रकार: | बार प्रकार |
|---|---|---|---|
| चेन का आकार: | 17-36 मिमी | सामग्री: | कास्टिंग स्टील, स्टील फोर्जिंग, |
| सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
| अन्य: | शिपयार्ड अनुरोध के रूप में अनुकूलित किया जा सकता है | वजन 401 से 2900 किग्रा;: | 17 से 92 किग्रा |
| नाम मात्र का आकार:: | 19 - 36 | ||
| प्रमुखता देना: | JIS F 2031 एंकर चेन टॉपर |
||
उत्पाद विवरण
17-36 मिमी बार टाइप एंकर चेन स्टॉपर | जेआईएस एफ 2023 मरीन एंकरिंग उपकरण
उत्पाद अवलोकन
जेआईएस एफ2023 बार टाइप एंकर चेन स्टॉपर छोटे चेन साइज़ के लिए एक कॉम्पैक्ट एंकरिंग उपकरण है।
इसका मुख्य रूप से छोटे जहाजों, बजरा और पोंटून पर एंकर चेन को रोकने और विंडलास के साथ लोड साझा करने के लिए उपयोग किया जाता है।
नियंत्रित कास्टिंग और निरीक्षण प्रक्रियाओं के साथ कास्ट स्टील से निर्मित, यह विश्वसनीय चेन स्टॉपिंग प्रदर्शन सुनिश्चित करता है।
डिज़ाइन चेन और डॉग के बीच उचित जुड़ाव सुनिश्चित करता है, जिससे प्रभावी और सुरक्षित चेन लॉकिंग प्राप्त होती है।
त्वरित विनिर्देश
- चेन साइज़: 17-36 मिमी → छोटे जहाजों के लिए एंकर चेन संगतता को परिभाषित करता है
- मानक: जेआईएस एफ2023-1976 → मरीन अनुपालन मानक
- प्रकार: बार टाइप → रोलर के बिना कॉम्पैक्ट डिज़ाइन
- कार्य: चेन स्टॉपिंग → विंडलास के साथ लोड साझा करता है
- स्थापना: वेल्डेड / बोल्टेड → लचीली डेक स्थापना
- सामग्री: कास्ट स्टील / फोर्ज्ड पार्ट्स → शक्ति और स्थायित्व
- निरीक्षण: एमटी + यूटी → कास्टिंग और वेल्डिंग गुणवत्ता सुनिश्चित करता है
- सतह: सा2.5 + प्राइमर → जंग से सुरक्षा
- अनुप्रयोग: छोटे जहाज → लागत प्रभावी एंकरिंग समाधान
मुख्य तकनीकी पैरामीटर
| संख्या | 19 | 22 | 25 | 28 | 32 | 36 |
| लागू एंकर चेन का व्यास | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| ए | 190 | 216 | 241 | 270 | 305 | 342 |
| बी | 270 | 310 | 345 | 385 | 435 | 490 |
| सी | 200 | 226 | 256 | 280 | 320 | 254 |
| डी | 134 | 153 | 175 | 193 | 220 | 246 |
| वज़न (किलो) | 17 | 24 | 33 | 44 | 68 | 92 |
चयन गाइड
चरण 1 → चेन साइज़ चुनें → एंकर चेन के आधार पर 17-36 मिमी
चरण 2 → जहाज का प्रकार पुष्टि करें → छोटा जहाज, बजरा, या पोंटून
चरण 3 → स्थापना विधि पुष्टि करें → वेल्डेड या बोल्टेड बेस
चरण 4 → चेन लीड एंगल पुष्टि करें → हॉज़ पाइप और विंडलास संरेखण से मेल खाने के लिए वैकल्पिक बेस
चरण 5 → गुणवत्ता आवश्यकता पुष्टि करें → वेल्डिंग भागों के लिए एमटी निरीक्षण + यूटी
चरण 6 → सतह उपचार पुष्टि करें → शॉप प्राइमर या अनुकूलित कोटिंग
संरचना और घटक
कास्ट स्टील बॉडी | बार टाइप लॉकिंग मैकेनिज्म | फोर्ज्ड डॉग | प्रबलित बेस | वैकल्पिक माउंटिंग बेस
कस्टम विशेषताएँ
- चेन साइज़: 17-36 मिमी → छोटे जहाज की संगतता
- कार्य: चेन स्टॉपिंग → विंडलास के साथ लोड शेयरिंग
- डॉग: फोर्ज्ड → घिसाव प्रतिरोध और शक्ति सुनिश्चित करता है
- बेस: वेल्डेड / बोल्टेड → लचीली स्थापना
- संरेखण: समायोज्य बेस → चेन एंगल से मेल खाता है
- निरीक्षण: एमटी + यूटी → गुणवत्ता आश्वासन
- सतह: कोटेड → जंग से सुरक्षा
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट
पूछताछ गाइड
चेन साइज़, जहाज का प्रकार, स्थापना विधि, चेन एंगल की स्थिति और कोटिंग की आवश्यकता प्रदान करें।
यह कैसे काम करता है
एंकर चेन को बार और डॉग मैकेनिज्म द्वारा लॉक किया जाता है। स्टॉपर चेन को रोकता है और विंडलास से लोड का एक हिस्सा स्थानांतरित करता है, जिससे सुरक्षित एंकरिंग सुनिश्चित होती है।
अनुप्रयोग
छोटे जहाज | बजरा | पोंटून | हल्के-ड्यूटी एंकरिंग सिस्टम
प्रमाणन और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट; लागत प्रभावी डिज़ाइन, विश्वसनीय चेन लॉकिंग, नियंत्रित कास्टिंग गुणवत्ता, अनुकूलनीय स्थापना।
ड्राइंग और तस्वीरें

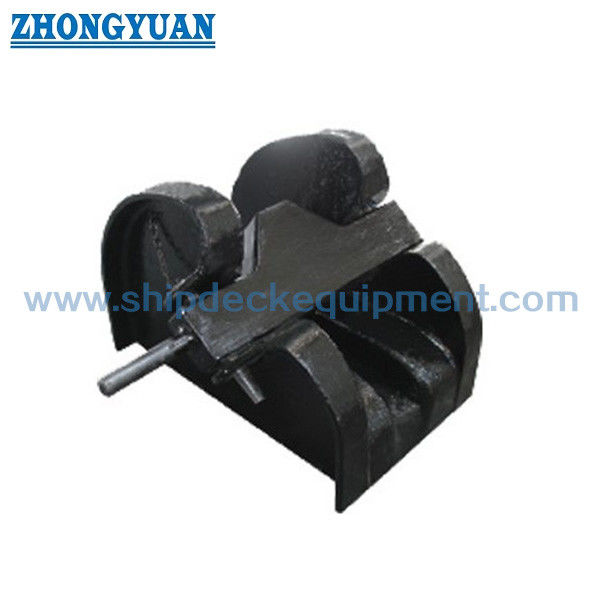

जीए ड्राइंग | उत्पाद तस्वीरें
ऑर्डरिंग
एमओक्यू: 1 यूनिट | डिलीवरी का समय: 30-60 दिन | अनुकूलन उपलब्ध
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: बार टाइप और रोलर टाइप चेन स्टॉपर में क्या अंतर है?
ए: बार टाइप सरल है और छोटी चेन के लिए उपयुक्त है, जबकि रोलर टाइप बड़ी चेन के लिए चिकनी संचालन के साथ उपयोग किया जाता है।
प्रश्न 2: उचित चेन जुड़ाव कैसे सुनिश्चित करें?
ए: डिज़ाइन चेन और डॉग के बीच मिलान सुनिश्चित करता है, और स्थापना के दौरान उचित संरेखण की पुष्टि की जानी चाहिए।
प्रश्न 3: क्या चेन एंगल के लिए स्थापना को समायोजित किया जा सकता है?
ए: हाँ, हॉज़ पाइप और विंडलास चेन लीड एंगल से मेल खाने के लिए वैकल्पिक बेस जोड़ा जा सकता है।
