जेआईएस एफ 2031 कास्टिंग स्टील पावल टाइप चेन स्टॉपर शिप मूरिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ2031:1998; | प्रकार: | कास्टिंग स्टील पावल प्रकार, ए, बी; |
|---|---|---|---|
| चेन का आकार: | 58-122मिमी; | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, कास्टिंग स्टील, फोर्जिंग सी-एमएन स्टील, |
| सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
| अन्य: | शिपयार्ड अनुरोध के रूप में अनुकूलित किया जा सकता है | वज़न: | 401 से 2900 किग्रा; |
| नाम मात्र का आकार:: | 60 से 122; | ||
| प्रमुखता देना: | जिस एफ 2031 पावल प्रकार श्रृंखला डाट,कास्टिंग स्टील पावल प्रकार श्रृंखला डाट,जहाज घाट पावल प्रकार श्रृंखला डाट |
||
उत्पाद विवरण

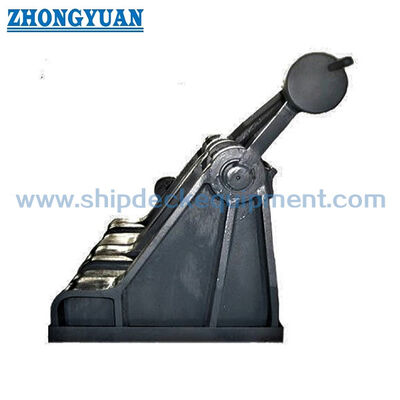

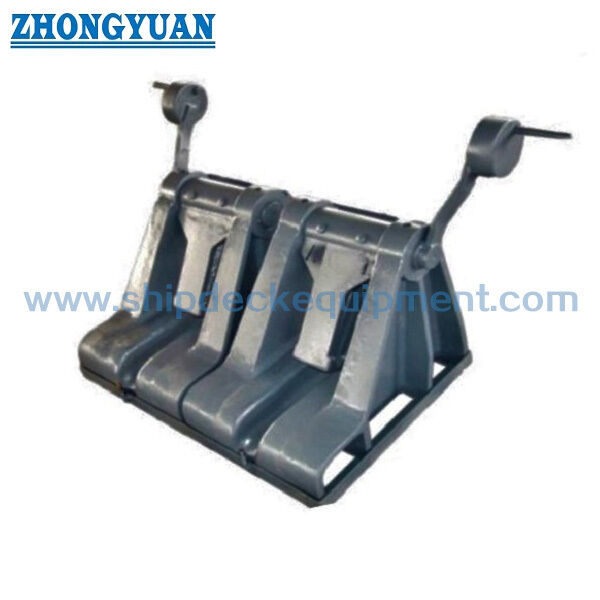

कास्ट स्टील Pawl प्रकार एंकर चेन क्लॉपर U2 / U3 एंकर चेन के लिए JIS F 2031
उत्पाद का अवलोकन
JIS F 2031 कास्ट स्टील पॉल प्रकार की एंकर चेन टॉपर एक डेक एंकरिंग डिवाइस है जो एंकर चेन को क्लैंप और सुरक्षित करने के लिए एंकर विंडलास और हावस पाइप के बीच स्थापित है।इसका उपयोग नौकायन के दौरान श्रृंखला को पकड़ने के लिए किया जाता है, लंगर और लंगर स्टॉवेज, ताकि चेन पकड़ लोड का एक बड़ा हिस्सा केवल विंडलास ब्रेक द्वारा ले जाने के बजाय क्लॉपर फाउंडेशन के माध्यम से स्थानांतरित किया जा सके।
यह पॉल प्रकार की चेन क्लॉपर एंकर चेन रोलर व्हील या चेन गाइड से अलग है। रोलर व्हील मुख्य रूप से चेन दिशा को समायोजित करता है,जबकि पॉल प्रकार की चेन stopper U2 / U3 लंगर चेन के लिए एक लोड होल्डिंग घटक हैचयन को श्रृंखला के आकार, श्रृंखला ग्रेड, न्यूनतम टूटने की ताकत, विंडलास व्यवस्था, डेक नींव, स्थापना ड्राइंग और वर्गीकरण समाज की आवश्यकता के साथ-साथ जांचना चाहिए।
त्वरित विनिर्देश
- उत्पाद का प्रकारः कास्ट स्टील पॉल प्रकार का एंकर चेन टॉपर → एंकर विंडलास व्यवस्थाओं के लिए चेन पकड़ने वाला उपकरण, चेन रोलर गाइड नहीं।
- मानकः JIS F 2031:1998 → पॉल प्रकार की चेन stopper आयामों, नाममात्र आकार चयन, और प्रकार A / प्रकार B विन्यास के लिए संदर्भ।
- लागू लंगर श्रृंखलाः U2 / U3 लंगर श्रृंखला, 58 ¢ 122 मिमी → आपूर्ति आकार सीमा के भीतर मध्यम और बड़े जहाज लंगर प्रणाली के लिए उपयुक्त है।
- नाममात्र आकार सीमाः 60 से 122 → चेन व्यास, चेन ग्रेड और पोत की लंगर लगाने की व्यवस्था के अनुसार चयनित।
- अनुमानित वजनः 401 किलोग्राम से 2900 किलोग्राम → हैंडलिंग के लिए महत्वपूर्ण, स्थापना, पैकिंग और फ्रेट योजना के दौरान उठाने की व्यवस्था।
- स्थापना की स्थितिः वाइंडलास और हावस पाइप के बीच → लंगर श्रृंखला को सुरक्षित करने में मदद करता है और जब वाइंडलास ब्रेक पर लोड की मांग को कम करता है तो सही ढंग से एकीकृत होता है।
- निर्माण फोकसः कास्ट स्टील बॉडी, पॉल एंगेजमेंट, चेन सीटिंग सतह, पिन / हिंज फिटिंग, और फाउंडेशन लोड ट्रांसफर → उद्धरण और अनुमोदन के लिए प्रमुख निरीक्षण बिंदु।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग सिस्टम को पोत पेंटिंग विनिर्देश या शिपयार्ड की आवश्यकताओं का पालन करना चाहिए।
मुख्य तकनीकी मापदंड
| नाममात्र आकार |
चेन आकार मिमी |
बी | b1 | b2 | b3 | L | मैं | h | h1 | h2 | r एक प्रकार |
r बी प्रकार |
t | t1 | t2 | d1 | t3 | d | l3 | f | वजन (किलो) |
| 60 | 58 60 |
600 | 334 | 314 | 96 | 780 | 540 | 102 | 182 | 394 | 15 | 11 | 36 | 30 | 22 | 97 | 8 | 96 | 540 | 11 | 401 |
| 64 | 62 64 |
630 | 354 | 334 | 102 | 835 | 576 | 109 | 191 | 421 | 16 | 12 | 38 | 32 | 23 | 103 | 8 | 102 | 570 | 12 | 473 |
| 68 | 66 68 |
660 | 374 | 352 | 108 | 885 | 612 | 116 | 200 | 446 | 17 | 13 | 41 | 34 | 25 | 109 | 8 | 108 | 600 | 12 | 567 |
| 73 | 70 73 |
700 | 400 | 376 | 114 | 950 | 657 | 125 | 212 | 478 | - | 14 | 44 | 37 | 26 | 117 | :8 | 116 | 640 | 13 | 682 |
| 78 | 76 78 |
750 | 425 | 399 | 121 | 1015 | 702 | 133 | 222 | 511 | - | 15 | 47 | 39 | 27 | 124 | १.० | 123 | 680 | 14 | 818 |
| 84 | 81 84 |
800 | 454 | 426 | 130 | 1095 | 756 | 143 | 235 | 550 | - | 17 | 50 | 42 | 29 | 132 | 10 | 131 | 720 | 14 | I 030 |
| 90 | 87 90 |
850 | 484 | 454 | 139 | 1170 | 810 | 153 | 248 | 588 | - | 18 | 54 | 45 | 31 | 140 | 10 | 139 | 770 | 16 | I 220 |
| 95 | 92 95 |
900 | 508 | 476 | 146 | 1235 | 855 | 162 | 260 | 620 | - | 20 | 57 | 幼 | 32 | 147 | 10 | 146 | 810 | 16 | 1420 |
| 102 | 97 102 |
950 | 540 | 506 | 155 | 1350 | 918 | 175 | 276 | 665 | - | 21 | 61 | 51 | 34 | 157 | 10 | 156 | 860 | 17 | 1 830 |
| 107 | 105 107 |
1 000 | 569 | 533 | 162 | 1400 | 972 | 185 | 289 | 703 | - | 23 | 65 | 54 | 35 | 164 | 10 | 163 | 900 | 18 | 2 130 |
| 114 | 111 114 |
1050 | 598 | 560 | 171 | 1480 | 1026 | 195 | 302 | 742 | - | 24 | 68 | 57 | 37 | 173 | 10 | 172 | 940 | 19 | 2 410 |
| 122 | 117 122 |
1120 | 632 | 592 | 182 | 1585 | 1098 | 207 | 318 | 790 | - | 26 | 73 | 61 | 39 | 183 | 10 | 182 | 950 | 19 | २ ९०० |
चयन और जांच गाइड
- चरण 1: JIS F 2031 कास्ट स्टील पॉल प्रकार के चेन टॉपर, प्रकार A या प्रकार B, और एंकर चेन व्यास और पोत ड्राइंग के अनुसार 60 से 122 नाममात्र आकार की पुष्टि करें।
- चरण 2: एंकर चेन ग्रेड और चेन के आकार की पुष्टि करें, जिसमें U2/U3 आवश्यकता, न्यूनतम तोड़ने की ताकत और किसी भी परियोजना-विशिष्ट वर्ग नियम का आधार शामिल है।
- चरण 3: वाइंडलास और हावस पाइप के बीच स्थापना की स्थिति, चेन लीड दिशा, स्टॉपर फाउंडेशन, डेक सुदृढीकरण और उपलब्ध डेक स्थान की पुष्टि करें।
- चरण 4: सामग्री और ट्रेस करने की आवश्यकता की पुष्टि करें: कास्ट स्टील बॉडी, पॉल/पिन सामग्री, फोर्गेड या निर्मित फिटिंग, सामग्री प्रमाणपत्र स्तर और निरीक्षण का दायरा।
- चरण 5: सतह उपचार की पुष्टि करें: दुकान प्राइमर, अंतिम पेंट सिस्टम, जस्ती/विशेष कोटिंग अनुरोध, संक्षारण भत्ता, या स्टेनलेस स्टील सहायक उपकरण आवश्यकता यदि निर्दिष्ट है।
- चरण 6: मात्रा, गंतव्य, आवश्यक वितरण समय, वर्गीकरण समाज की आवश्यकता, जीए चित्र, श्रृंखला व्यवस्था चित्र और संदर्भ तस्वीरें प्रदान करें यदि उपलब्ध हो।
संरचना
कास्ट स्टील क्लॉपर बॉडी ∙ पावल लॉक व्यवस्था ∙ चेन सीट ग्रूव ∙ हिंग / पिन असेंबली ∙ फाउंडेशन लोड ट्रांसफर इंटरफेस ∙ टाइप ए / टाइप बी त्रिज्या फॉर्म ∙ दुकान प्राइमर या निर्दिष्ट कोटिंग
चेन स्टॉपिंग, इंस्टॉलेशन और इंजीनियरिंग फायदे
- पावल संलग्नक लंगर श्रृंखला को सुरक्षित करने के लिए एक यांत्रिक श्रृंखला पकड़ समारोह प्रदान करता है,जबकि अंतिम पकड़ क्षमता और अनुमोदन आधार को चेन न्यूनतम टूटने की ताकत और वर्ग की आवश्यकता के खिलाफ जांच की जानी चाहिए.
- कास्ट स्टील का शरीर बड़ी चेन व्यास और कॉम्पैक्ट डेक एंकरिंग व्यवस्थाओं के लिए उपयुक्त है जहां टॉपर को चेन बल को सहायक पतवार संरचना में स्थानांतरित करना चाहिए।
- चेन सीट की सतह और पंख के संपर्क क्षेत्र को अमान्य स्थानीय संपर्क, चेन कूदने के जोखिम और ऑपरेशन के दौरान अनावश्यक पहनने को कम करने के लिए पहना जाना चाहिए और जांच की जानी चाहिए।
- ढक्कन की नींव के इंटरफेस को स्थापित करने से पहले डेक के सुदृढीकरण, वेल्डिंग/बोल्टिंग व्यवस्था और धनुष संरचना में लोड पथ के साथ समीक्षा की जानी चाहिए।
- पिन, हिंज और पंख फिटिंग क्लीयरेंस विश्वसनीय खोलने, बंद करने और निरीक्षण के लिए महत्वपूर्ण हैं; रखरखाव योजना में स्नेहन और संक्षारण सुरक्षा पर विचार किया जाना चाहिए।
- जब चेन टॉपर को ठीक से व्यवस्थित किया जाता है, तो प्रोजेक्ट द्वारा आवश्यक प्रासंगिक टॉपर/टॉपर लोड मामलों के तहत विंडलास ब्रेक और ड्राइव सिस्टम को डिजाइन और सत्यापित किया जा सकता है।
- आदेश के दायरे और वर्गीकरण समाज की आवश्यकता के अनुसार सामग्री की अनुरेखण, दृश्य निरीक्षण, आयामी निरीक्षण और गैर-विनाशकारी परीक्षण की व्यवस्था की जा सकती है।
कस्टम विशेषताएं
- मानकः JIS F 2031:1998 → उपयोग जब शिपयार्ड या मालिक विनिर्देश JIS श्रृंखला केबल stopper आयामों के लिए कहता है।
- प्रकारः कास्टिंग स्टील पॉल प्रकार, प्रकार ए / प्रकार बी → परियोजना ड्राइंग और मानक विन्यास के अनुसार चयन करें।
- नाममात्र आकारः 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → लंगर श्रृंखला व्यास और पोत लंगर की व्यवस्था के आधार पर चुनें।
- लागू चेनः U2 / U3 एंकर चेन, 58~122 मिमी → चेन ग्रेड, न्यूनतम तोड़ने की ताकत, और प्रमाण पत्र की आवश्यकता को उद्धरण से पहले पुष्टि की जानी चाहिए।
- सामग्रीः हल्के स्टील, सी-एमएन स्टील, कास्टिंग स्टील या फोर्जिंग सी-एमएन स्टील के घटकों के साथ कास्ट स्टील का शरीर, जैसा कि निर्दिष्ट किया गया है → सटीक ग्रेड और ट्रेस करने योग्य स्तर की पुष्टि की जानी है।
- स्थापनाः पवनचक्की और पवनचक्की पाइप के बीच → टॉपर फाउंडेशन, डेक सुदृढीकरण, चेन लीड और ऑपरेशन क्लीयरेंस को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग पोत पेंट विनिर्देश या शिपयार्ड अनुरोध का पालन करती है।
- प्रमाण पत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग निरीक्षण, सामग्री प्रमाण पत्र, और गवाह परीक्षण के दायरे को आदेश से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Anchor chain is led from the hawse pipe toward the windlass → Chain link sits in the stopper seating area → Pawl is closed and secured over the chain → Chain holding load is transferred through the stopper body and foundation → Windlass brake and drive system are relieved according to the approved anchoring arrangement
आवेदन
Ocean-going vessels | Bulk carriers | Tankers | Container vessels | General cargo ships | Bow anchoring stations | Anchor windlass arrangements | Newbuilding projects | Repair and replacement of chain stoppers
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: पॉल प्रकार की चेन टॉपर और एंकर चेन रोलर व्हील में क्या अंतर है?
A1: एक चेन रोलर व्हील मुख्य रूप से एंकर चेन की दिशा को निर्देशित करता है या बदलता है।और इसे चेन के आकार के अनुसार चेक किया जाना चाहिए, चेन ग्रेड, डेक फाउंडेशन, और स्वीकृति की आवश्यकता।
प्रश्न 2: क्या 45%/80% वेंडलास भार आधार का अर्थ है कि उत्पाद में एक निश्चित SWL है?
A2: नहीं. 45% / 80% आंकड़े लंगर लगाने की व्यवस्थाओं में प्रयुक्त विंडलास और चेन stopper डिजाइन लोड मामलों के हैं.वे श्रृंखला न्यूनतम टूटने की ताकत की पुष्टि के बिना एक स्थिर उत्पाद SWL के रूप में नहीं लिखा जाना चाहिए, वर्ग नियम का आधार, परीक्षण विधि और अनुमोदन का दायरा।
Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
A3: JIS F 2031 प्रकार, नाममात्र आकार, एंकर चेन व्यास, चेन ग्रेड, न्यूनतम टूटने की ताकत, सामग्री ग्रेड, सतह उपचार, मात्रा, प्रमाण पत्र की आवश्यकता, स्थापना ड्राइंग की पुष्टि करेंडिलीवरी का स्थान, और आवश्यक वितरण समय।
