जेआईएस एफ 2031 कास्टिंग स्टील पावल टाइप चेन स्टॉपर शिप मूरिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ2031:1998; | प्रकार: | कास्टिंग स्टील पावल प्रकार, ए, बी; |
|---|---|---|---|
| चेन का आकार: | 58-122मिमी; | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, कास्टिंग स्टील, फोर्जिंग सी-एमएन स्टील, |
| सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| अन्य: | शिपयार्ड अनुरोध के रूप में अनुकूलित किया जा सकता है | वज़न: | 401 से 2900 किग्रा; |
| नाम मात्र का आकार:: | 60 से 122; | ||
| प्रमुखता देना: | जिस एफ 2031 पावल प्रकार श्रृंखला डाट,कास्टिंग स्टील पावल प्रकार श्रृंखला डाट,जहाज घाट पावल प्रकार श्रृंखला डाट |
||
उत्पाद विवरण

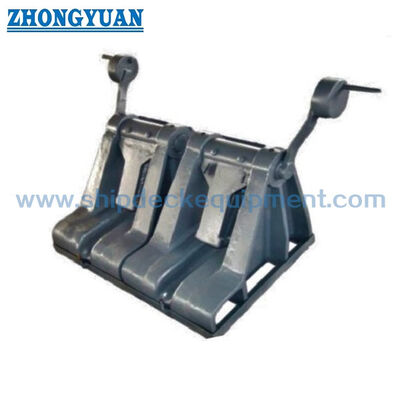

कास्ट स्टील पॉल-टाइप एंकर चेन स्टॉपर | जेआईएस एफ 2031:1998
उत्पाद अवलोकन
जेआईएस एफ 2031:1998 कास्ट स्टील पॉल-टाइप एंकर चेन स्टॉपर एक एंकरिंग-सिस्टम चेन होल्डिंग डिवाइस है जो मानक के अनुलग्नक 3 के अंतर्गत आता है। यह मुख्य रूप से जेआईएस एफ 3303 ग्रेड 2 या ग्रेड 3 एंकर चेन का उपयोग करने वाले बड़े जहाजों के लिए अभिप्रेत है और इसे सामान्यतः विंडलास और हॉज पाइप या फेयरलीड के बीच स्थापित किया जाता है। पॉल चेन को संलग्न करता है ताकि एंकर-चेन लोड को स्टॉपर फाउंडेशन के माध्यम से जहाज की संरचना में स्थानांतरित किया जा सके।
यह उत्पाद एक चेन स्टॉपर है, लिफ्टिंग फिटिंग नहीं और न ही एक मूरिंग फेयरलीड। चयन एंकर-चेन व्यास और ग्रेड, आवश्यक जेआईएस शक्ति वर्ग, ऑपरेटिंग साइड और चेन लीड, कनेक्शन शैक्कल, डेक फाउंडेशन और सुदृढीकरण, अनुमोदित व्यवस्था ड्राइंग, और वर्गीकरण-सोसाइटी आवश्यकताओं पर आधारित होना चाहिए।
त्वरित विनिर्देश
• उत्पाद प्रकार: कास्ट स्टील पॉल-टाइप एंकर चेन स्टॉपर → एंकरिंग सिस्टम के लिए जेआईएस अनुलग्नक 3 चेन-होल्डिंग कॉन्फ़िगरेशन।
• मानक: जेआईएस एफ 2031:1998, अनुलग्नक 3 (मानक) → कास्ट स्टील पॉल-टाइप चेन केबल स्टॉपर के लिए मानक संदर्भ।
• लागू एंकर चेन: जेआईएस एफ 3303 ग्रेड 2 / ग्रेड 3, 58–122 मिमी → चयन से पहले चेन ग्रेड और सटीक व्यास की पुष्टि करें।
• नाममात्र आकार सीमा: 60–122 → परिभाषित चेन-व्यास श्रेणियों के अनुरूप बारह मानक नाममात्र आकार।
• कनेक्शन शैक्कल: नाममात्र आकार 68 और उससे नीचे एक जॉइनिंग शैक्कल या केंटर शैक्कल का उपयोग कर सकते हैं; आकार 73 और उससे ऊपर केंटर शैक्कल का उपयोग करता है → जहाज की चेन व्यवस्था की जाँच करें।
• मानक सामग्री आधार: एससीडब्ल्यू410 बॉडी साइड फ्रेम, एससी410 पॉल, एस35सी पॉल शाफ्ट और बीसी6 बुश → घटक सामग्री प्रमाण पत्र आदेश के दायरे पर निर्भर करते हैं।
• परिकलित द्रव्यमान: लगभग 401–2,900 किग्रा → हैंडलिंग, स्थापना योजना, पैकिंग और माल ढुलाई से संबंधित।
• शक्ति वर्गीकरण: जेआईएस क्लास ए / क्लास बी डिजाइन आधार लागू चेन नाममात्र ब्रेकिंग लोड का 80% / 40% हैं → ये मान उत्पाद एसडब्ल्यूएल नहीं हैं।
मुख्य तकनीकी पैरामीटर
जेआईएस एफ 2031:1998 अनुलग्नक 3 से मुख्य चयन आयाम। आयाम मिमी में हैं; परिकलित द्रव्यमान किग्रा में है।
|
नाममात्र |
लागू चेन |
बी |
एल |
एल |
एच2 |
वेल्ड लेग |
परिकलित |
|---|---|---|---|---|---|---|---|
| 60 | 58–60 | 600 | 780 | 540 | 394 | 11 | 401 |
| 64 | 62–64 | 630 | 835 | 576 | 421 | 12 | 473 |
| 68 | 66–68 | 660 | 885 | 612 | 446 | 12 | 567 |
| 73 | 70–73 | 700 | 950 | 657 | 478 | 13 | 682 |
| 78 | 76–78 | 750 | 1015 | 702 | 511 | 14 | 818 |
| 84 | 81–84 | 800 | 1095 | 756 | 550 | 14 | 1030 |
| 90 | 87–90 | 850 | 1170 | 810 | 588 | 16 | 1220 |
| 95 | 92–95 | 900 | 1235 | 855 | 620 | 16 | 1420 |
| 102 | 97–102 | 950 | 1350 | 918 | 665 | 17 | 1830 |
| 107 | 105–107 | 1000 | 1400 | 972 | 703 | 18 | 2130 |
| 114 | 111–114 | 1050 | 1480 | 1026 | 742 | 19 | 2410 |
| 122 | 117–122 | 1120 | 1585 | 1098 | 790 | 19 | 2900 |
चयन और पूछताछ गाइड
• चरण 1: जेआईएस एफ 2031:1998 अनुलग्नक 3 कास्ट स्टील पॉल टाइप की पुष्टि करें और वास्तविक एंकर-चेन व्यास से नाममात्र आकार का चयन करें।
• चरण 2: जेआईएस एफ 3303 ग्रेड 2 या ग्रेड 3 चेन, चेन व्यास, चेन प्रमाण पत्र आधार, और जॉइनिंग / केंटर शैक्कल व्यवस्था की पुष्टि करें।
• चरण 3: अनुमोदन से पहले आवश्यक जेआईएस शक्ति वर्ग (क्लास ए या क्लास बी), ऑपरेटिंग साइड, और किसी भी परियोजना-विशिष्ट वर्ग नियम या मालिक की आवश्यकता की पुष्टि करें।
• चरण 4: विंडलास-टू-हॉज-पाइप / फेयरलीड व्यवस्था, चेन लीड, उपलब्ध डेक स्पेस, स्टॉपर पोजीशन, फाउंडेशन विवरण, और डेक सुदृढीकरण जानकारी प्रदान करें।
• चरण 5: सामग्री ट्रेसबिलिटी, कोटिंग सिस्टम, निरीक्षण / एनडीटी स्कोप, वर्गीकरण-सोसाइटी गवाह, और प्रमाण पत्र आवश्यकताओं की पुष्टि करें।
• चरण 6: मात्रा, जहाज का प्रकार, स्थापना की स्थिति, अनुमोदित या संदर्भ ड्राइंग, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
कास्ट स्टील बॉडी साइड फ्रेम | पॉल होल्डिंग मेंबर | बीसी6 बुश | एस35सी पॉल शाफ्ट | बोल्ट / रिटेनिंग फिटिंग्स | ग्रीस पॉइंट | डेक फाउंडेशन इंटरफ़ेस
चेन होल्डिंग, इंस्टॉलेशन और इंजीनियरिंग लाभ
• पॉल विंडलास ड्राइव से स्वतंत्र एक सकारात्मक यांत्रिक चेन-होल्डिंग फ़ंक्शन प्रदान करता है, जिसमें होल्डिंग लोड स्टॉपर बॉडी और फाउंडेशन के माध्यम से पतवार संरचना में स्थानांतरित होता है।
• अनुलग्नक 3 मुख्य रूप से 58–122 मिमी रेंज में बड़े-जहाज ग्रेड 2 / ग्रेड 3 एंकर-चेन व्यवस्था के लिए अभिप्रेत है।
• मानक जेआईएस क्लास ए और क्लास बी शक्ति आधारों को अलग करता है। लागू वर्ग को जहाज विनिर्देश से पुष्टि की जानी चाहिए और इसे एसडब्ल्यूएल कथन में परिवर्तित नहीं किया जाना चाहिए।
• नाममात्र आकार 68 और उससे नीचे के लिए, कनेक्शन व्यवस्था एक जॉइनिंग शैक्कल या केंटर शैक्कल को समायोजित कर सकती है; आकार 73 और उससे ऊपर केंटर शैक्कल के लिए व्यवस्थित है।
• मानक बॉडी-साइड-फ्रेम सामग्री एससीडब्ल्यू410 है। अनुलग्नक 3 एक समतुल्य-शक्ति वेल्डेड स्टील-प्लेट साइड-फ्रेम निर्माण की भी अनुमति देता है, जो लागू डिजाइन और परियोजना अनुमोदन के अधीन है।
• सही चेन सीटिंग, पॉल एंगेजमेंट, चेन लीड और फाउंडेशन संरेखण असामान्य स्थानीय संपर्क और चेन लिंक के अनपेक्षित लोडिंग से बचने के लिए महत्वपूर्ण हैं।
• पॉल-शाफ्ट फिट, बुश की स्थिति, स्नेहन, जंग संरक्षण और रिटेनिंग-डिवाइस की स्थिति निरीक्षण और रखरखाव के लिए सुलभ रहनी चाहिए।
कस्टम विशेषताएँ
• मानक: जेआईएस एफ 2031:1998 → मुख्य मानक आईएसओ 6325:1987 पर आधारित है; कास्ट स्टील पॉल टाइप अनुलग्नक 3 में निर्दिष्ट है।
• उत्पाद प्रकार: कास्ट स्टील पॉल-टाइप चेन केबल स्टॉपर → एंकर-चेन होल्डिंग उपकरण, गाइड रोलर या लिफ्टिंग फिटिंग नहीं।
• नाममात्र आकार: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → लागू चेन-व्यास रेंज द्वारा चयनित।
• लागू चेन: जेआईएस एफ 3303 ग्रेड 2 / ग्रेड 3, 58–122 मिमी → चेन दस्तावेज़ीकरण से सटीक ग्रेड और व्यास की पुष्टि की जानी है।
• मानक सामग्री आधार: एससीडब्ल्यू410 बॉडी साइड फ्रेम | एससी410 पॉल | एस35सी पॉल शाफ्ट | बीसी6 बुश → वास्तविक आपूर्ति सामग्री और ट्रेसबिलिटी स्तर प्रति आदेश की पुष्टि की जानी है।
• शक्ति वर्ग: जेआईएस क्लास ए या क्लास बी → डिजाइन आधार लागू चेन नाममात्र ब्रेकिंग लोड से जुड़ा हुआ है; उत्पाद एसडब्ल्यूएल के रूप में प्रकाशित न करें।
• स्थापना: सामान्यतः विंडलास और हॉज पाइप या फेयरलीड के बीच → अंतिम चेन लीड, स्टॉपर पोजीशन, वेल्डिंग और डेक सुदृढीकरण के लिए जहाज ड्राइंग समीक्षा की आवश्यकता होती है।
• सतह उपचार: एसए 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर को परियोजना आपूर्ति संदर्भ के रूप में इस्तेमाल किया जा सकता है → अंतिम पेंट सिस्टम को अनुमोदित जहाज / शिपयार्ड कोटिंग विनिर्देश का पालन करना चाहिए।
• प्रमाण पत्र आवश्यकता: परियोजना आवश्यकता के अनुसार उपलब्ध → क्लास उपस्थिति, सामग्री प्रमाण पत्र और निरीक्षण स्कोप को आदेश से पहले पुष्टि की जानी है।
यह कैसे काम करता है
एंकर चेन स्टॉपर से होकर गुजरती है → चेन लिंक सीटिंग क्षेत्र में स्थित होता है → पॉल बंद और सुरक्षित होता है → एंकर-चेन होल्डिंग बल स्टॉपर बॉडी और फाउंडेशन के माध्यम से स्थानांतरित होता है → पॉल केवल अनुमोदित संचालन प्रक्रिया के तहत जारी किया जाता है जब चेन चलने के लिए तैयार होती है
अनुप्रयोग
बड़े समुद्री जहाज | बल्क कैरियर | टैंकर | कंटेनर जहाज | सामान्य कार्गो जहाज | धनुष एंकरिंग स्टेशन | एंकर विंडलास व्यवस्था | नई बिल्डिंग और ड्राइंग-संगत प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, सामग्री ट्रेसबिलिटी, आदेश का दायरा, लागू वर्ग नियम और सहमत गवाह बिंदुओं के अनुसार निरीक्षण और प्रमाणन की व्यवस्था की जा सकती है।
प्रमाणन: सीसीएस, एनके, बीवी, एबी एस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: पॉल-टाइप एंकर चेन स्टॉपर और एंकर-चेन गाइड रोलर के बीच क्या अंतर है?
A1: गाइड रोलर मुख्य रूप से चेन लीड का समर्थन करता है या बदलता है। पॉल-टाइप चेन स्टॉपर जहाज की संरचना से जुड़ा एक चेन-होल्डिंग डिवाइस है और इसे चेन आकार, ग्रेड, शक्ति वर्ग, चेन व्यवस्था और फाउंडेशन आवश्यकताओं के अनुसार चुना जाता है।
Q2: क्या जेआईएस क्लास ए 80% और क्लास बी 40% मान उत्पाद एसडब्ल्यूएल का प्रतिनिधित्व करते हैं?
A2: नहीं। वे जेआईएस डिजाइन-शक्ति आधार हैं जो स्टॉपर के लिए अभिप्रेत उच्चतम-ग्रेड, सबसे बड़े-व्यास वाली चेन के नाममात्र ब्रेकिंग लोड के प्रतिशत के रूप में व्यक्त किए जाते हैं। उन्हें एसडब्ल्यूएल, एमबीएल या टेस्ट लोड के रूप में प्रकाशित नहीं किया जाना चाहिए।
Q3: कोटेशन और तकनीकी अनुमोदन से पहले क्या जानकारी आवश्यक है?
A3: जेआईएस नाममात्र आकार, एंकर-चेन व्यास और ग्रेड, आवश्यक शक्ति वर्ग, ऑपरेटिंग साइड, कनेक्शन शैक्कल, चेन लीड, डेक फाउंडेशन और सुदृढीकरण, सामग्री / कोटिंग आवश्यकताएं, वर्ग आवश्यकता, मात्रा, चित्र, गंतव्य और डिलीवरी शेड्यूल की पुष्टि करें। मात्रा, प्रमाण पत्र आवश्यकता, स्थापना ड्राइंग, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय।
