14" स्टेनलेस स्टील बटन चॉक

14" स्टेनलेस स्टील बटन चॉक

उत्पाद का अवलोकन

पॉलिश स्टेनलेस स्टील बटन चॉक उन जहाजों के लिए एक कॉम्पैक्ट लंगर रस्सी गाइड है जिन्हें रस्सी-संपर्क सतह, संक्षारण प्रतिरोधी स्टेनलेस सामग्री और साफ पॉलिश उपस्थिति की आवश्यकता होती है।यह झील के जहाजों के लिए उपयुक्त है, अंतर्देशीय नदी नौकाओं, नौकाओं, आधिकारिक सेवा नौकाओं, काम नौकाओं, गश्ती नौकाओं और तटरक्षक नौकाओं,विशेष रूप से अमेरिका में परियोजनाओं के लिए जहां स्टेनलेस डेक फिटिंग और पॉलिश mooring हार्डवेयर आम तौर पर अनुरोध कर रहे हैं.

चॉक SUS304 या SUS316 स्टेनलेस कास्टिंग में आपूर्ति की जा सकती है, जिसमें पॉलिश, भारी पॉलिश या दर्पण पॉलिश सतह उपचार है।रस्सी-संपर्क त्रिज्या और अनुभाग बदलने के क्षेत्रों रस्सी काटने को कम करने में मदद करने के लिए सुचारू रूप से समाप्त और burrs से मुक्त किया जाना चाहिएसिलिकॉन सोल कास्टिंग, सोडियम सिलिकेट कास्टिंग, गर्मी उपचार, सामग्री यांत्रिक परीक्षण, डाई प्रवेश परीक्षण, एफईए समीक्षा,और खींचने के परीक्षण की पुष्टि आदेश दायरे और परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है.

त्वरित विनिर्देश

• उत्पाद का प्रकारः पॉलिश स्टेनलेस स्टील बटन चॉक → नरम स्टेनलेस फिनिश की आवश्यकता वाले जहाज के लंगर बिंदुओं के लिए कॉम्पैक्ट लंगर रस्सी गाइड।
• मुख्य अनुप्रयोगः झील के जहाज, अंतर्देशीय नदी नौकाएं, नौकाएं, आधिकारिक कार्य नौकाएं, गश्ती नौकाएं,और तटरक्षक नौकाओं → दृश्यमान डेक हार्डवेयर और छोटे से मध्यम जहाजों के लिए लंगर व्यवस्था के लिए उपयुक्त.
• आपूर्ति किया गया आकारः 14 टाइप या अनुकूलित → आपूर्ति किए गए आयाम A से G का उपयोग लेआउट की जांच और बोली की पुष्टि के लिए किया जाता है।
• मुख्य आकार संदर्भः ए 16.5 इंच (419.1 मिमी), बी 14 इंच (355.6 मिमी), सी Ø14 इंच (Ø355.6 मिमी) → वेब पेज ड्राइंग और स्थापना स्थान समीक्षा के लिए प्रमुख आयाम।
• सामग्री विकल्पः SUS304 या SUS316 स्टेनलेस कास्टिंग → अंतिम ग्रेड को पोत विनिर्देश, जल वातावरण और मालिक की आवश्यकता के अनुसार चुना जाना चाहिए।
• सतह का उपचारः पॉलिश, भारी पॉलिश या दर्पण पॉलिश → उपस्थिति में सुधार करता है और एक बोर-मुक्त रस्सी-संपर्क सतह बनाने में मदद करता है।
• कास्टिंग कारीगरीः सिलिका सोल कास्टिंग या सोडियम सिलिकेट कास्टिंग → प्रक्रिया को सतह खत्म, आयामी सहिष्णुता, लागत और वितरण आवश्यकता के अनुसार पुष्टि की जानी चाहिए।
• निरीक्षण और इंजीनियरिंग सहायताः सामग्री यांत्रिक परीक्षण, गर्मी उपचार रिकॉर्ड, रंग प्रवेश परीक्षण, एफईए गणना, और खींच परीक्षण → परियोजना की आवश्यकता के अनुसार उपलब्ध है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: स्टेनलेस स्टील बटन चोक प्रकार, आकार 14 या अनुकूलित आकार की पुष्टि करें, और क्या आयाम A से G कंटेनर ड्राइंग से मेल खाते हैं।

चरण 2: पोत के प्रकार और सेवा क्षेत्र की पुष्टि करेंः झील पोत, अंतर्देशीय नदी नाव, नौका, सेवा कार्य नाव, गश्ती नाव, तट रक्षक नाव, या अन्य परियोजना आवेदन।

चरण 3: सामग्री की आवश्यकता की पुष्टि करें: SUS304, SUS316, स्टेनलेस कास्टिंग ग्रेड, किसी भी स्टेनलेस प्लेट घटक, और सामग्री की ट्रेसेबिलिटी की आवश्यकता।

चरण 4: सतह खत्म की पुष्टि करेंः पॉलिश, भारी पॉलिश, या दर्पण पॉलिश, जिसमें दृश्य मानक, नमूना फोटो, या आवश्यक असमानता शामिल है यदि लागू हो।

चरण 5: निरीक्षण और प्रमाण पत्र के दायरे की पुष्टि करें: मिल प्रमाण पत्र, सामग्री गुण परीक्षण रिपोर्ट, गर्मी उपचार रिकॉर्ड, रंग penetration परीक्षण, C;ass अनुमोदन, FEA गणना,और यदि आवश्यक हो तो खींचने का परीक्षण.

चरण 6: मात्रा, स्थापना की स्थिति, चित्र या फोटो, रस्सी का आकार और लोड आधार यदि उपलब्ध हो, वितरण गंतव्य और आवश्यक वितरण समय प्रदान करें।

संरचना

Cast stainless steel button body | Rounded rope-contact surface | Smooth section transition | Polished or mirror polished finish | Deck or bulwark installation interface to be confirmed | Optional inspection and test scope

कास्टिंग, पॉलिशिंग और इंजीनियरिंग के फायदे

• पॉलिश स्टेनलेस स्टील का निर्माण नौकाओं, कार्ययात्रियों, गश्ती नौकाओं, अंतर्देशीय जहाजों पर दृश्य लंगर लगाने के लिए उपयुक्त है।और तटरक्षक नौकाओं जहां संक्षारण प्रतिरोध और उपस्थिति दोनों खरीद चिंताओं हैं.
• घुमावदार रस्सी-संपर्क प्रोफाइल और बोर-मुक्त परिष्करण तेज स्थानीय संपर्क को कम करने में मदद करता है जो लंगर रस्सी को काट, खरोंच या स्थानीय रूप से क्षतिग्रस्त कर सकता है।
• चिकनी त्रिज्या और अनुभाग बदलने वाले क्षेत्र स्थानीय तनाव एकाग्रता को कम करने में मदद करते हैं; जब परियोजना को इंजीनियरिंग सत्यापन की आवश्यकता होती है तो एफईए-आधारित शक्ति समीक्षा प्रदान की जा सकती है।
• सिलिका सोल कास्टिंग का चयन तब किया जा सकता है जब बेहतर कास्टिंग सतह और बेहतर फिनिशिंग आधार की आवश्यकता होती है, जबकि लागत और उत्पादन आवश्यकताओं के अनुसार सोडियम सिलिकेट कास्टिंग पर चर्चा की जा सकती है।
• SUS304 को मीठे पानी और सामान्य सेवा के लिए माना जा सकता है जब परियोजना विनिर्देश द्वारा स्वीकार किया जाता है;SUS316 का चयन किया जा सकता है जब मालिक या परिचालन वातावरण द्वारा उच्च संक्षारण प्रतिरोध की आवश्यकता होती है.
• ताप उपचार और सामग्री यांत्रिक परीक्षण चयनित स्टेनलेस कास्टिंग ग्रेड और आदेश निरीक्षण योजना के अनुसार व्यवस्थित किया जा सकता है।
• ग्राहक या निरीक्षण योजना द्वारा निर्दिष्ट किए जाने पर चमकदार स्टेनलेस कास्टिंग सतहों पर सतह के टूटने के संकेतों की जांच के लिए रंजक प्रवेश परीक्षण उपयुक्त है।
• पुल परीक्षण परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है; परीक्षण भार, भार दिशा, जुड़नार व्यवस्था, और स्वीकृति मानदंड बोली से पहले पुष्टि की जानी चाहिए।

कस्टम विशेषताएं

• उत्पाद का नाम: पॉलिश स्टेनलेस स्टील बटन चॉक → चिकनी गोल बटन प्रोफाइल के साथ लंगर रस्सी गाइड।
• मॉडल प्रकारः स्टेनलेस स्टील बटन चोक → 14 प्रकार या पात्र के चित्र के अनुसार अनुकूलित आकार में।
• सामग्रीः SUS304 / SUS316 स्टेनलेस कास्टिंग → अंतिम डेटाशीट जारी करने से पहले प्रदान किए गए डेटा में SUS306 शब्द की पुष्टि की जानी चाहिए।
• कास्टिंग कारीगरीः सिलिका सोल कास्टिंग / सोडियम सिलिकेट कास्टिंग → सतह की गुणवत्ता, सहिष्णुता और बजट आवश्यकता के अनुसार प्रक्रिया का चयन किया गया।
• सतह खत्मः पॉलिश / भारी पॉलिश / दर्पण पॉलिश → खत्म स्तर नमूना फोटो या दृश्य आवश्यकता द्वारा पुष्टि की जानी चाहिए।
• निरीक्षणः सामग्री यांत्रिक परीक्षण / गर्मी उपचार / यदि आवश्यक हो तो रंजक प्रवेश परीक्षण → निरीक्षण का दायरा आदेश और परियोजना अनुमोदन की आवश्यकता का पालन करता है।
• इंजीनियरिंग सहायताः FEA शक्ति गणना और खींच परीक्षण उपलब्ध → लोड मामले, रस्सी दिशा, और स्वीकृति मानदंड उद्धरण से पहले पुष्टि की जानी चाहिए।
• प्रमाण पत्रः वर्ग अनुमोदन और मिल प्रमाण पत्र अनुरोध पर उपलब्ध है → आदेश के दायरे में शामिल किए बिना मानक वितरण के रूप में नहीं माना जाता है।
• स्थापनाः डेक या बुलार्ड पर लगाव की पुष्टि की जानी चाहिए → आसपास की संरचना, वेल्ड/फास्टनर विधि और सुदृढीकरण को ड्राइंग द्वारा जांचना चाहिए।

यह कैसे काम करता है

Mooring rope approaches the chock → Rounded polished button profile guides the rope → Burr-free contact surface reduces local abrasion → Local rope force is transferred to the vessel structure through the installed chock → Inspection or test scope is confirmed according to project requirement

आवेदन

Lake vessels in the Americas | Inland river boats | Yachts | Official workboats | Patrol boats | Coast guard boats | Small service vessels | Marina and harbor mooring positions | Newbuilding and replacement projects

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकताओं, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग या मालिक अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाण पत्रः निर्माता परीक्षण प्रमाण पत्र, वर्ग अनुमोदन, मिल प्रमाण पत्र और सामग्री गुण परीक्षण रिपोर्ट आदेश के दायरे के अनुसार अनुरोध पर उपलब्ध हैं।

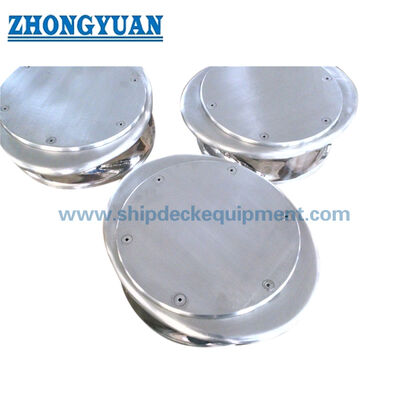

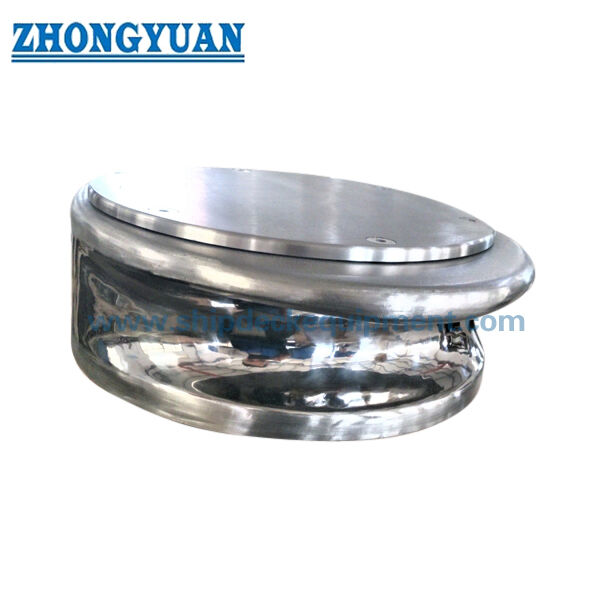

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: स्टेनलेस स्टील बटन चॉक के लिए SUS304 या SUS316 का चयन किया जाना चाहिए?

A1: SUS304 को मीठे पानी की झील और अंतर्देशीय नदी सेवा के लिए विचार किया जा सकता है जब जहाज विनिर्देश द्वारा स्वीकार किया जाता है। SUS316 को आमतौर पर तब चुना जाता है जब उच्च संक्षारण प्रतिरोध की आवश्यकता होती है,विशेष रूप से तटीय सेवा के लिए, नमक छिड़काव के जोखिम, या सख्त मालिक की आवश्यकताओं। अंतिम सामग्री ग्रेड परियोजना विनिर्देश का पालन करना चाहिए।

Q2: क्या बटन चॉक को दर्पण पॉलिश फिनिश के साथ आपूर्ति की जा सकती है?

A2: हाँ. पॉलिश, भारी पॉलिश, और दर्पण पॉलिश खत्म आपूर्ति की जा सकती है. आवश्यक खत्म एक सतह के नमूने, संदर्भ फोटो के साथ पुष्टि की जानी चाहिए,या दृश्य स्वीकृति की आवश्यकता क्योंकि दर्पण चमकाने उत्पादन प्रक्रिया को प्रभावित करता है, निरीक्षण और लागत।

Q3: क्या FEA गणना और खींच परीक्षण प्रदान किया जा सकता है?

A3: हाँ. FEA शक्ति गणना और खींच परीक्षण परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है. रस्सी दिशा, अपेक्षित भार आधार, परीक्षण भार, स्थिरता व्यवस्था,और स्वीकृति मानदंडों को उद्धरण से पहले पुष्टि की जानी चाहिए.
