बार्गेज को लंगर लगाने के लिए बड़ा डबल बिट बोलार्ड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate. |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | बड़े और भारी डबल बिट बोलार्ड; | प्रकार: | 12”, 14” सींग के साथ या बिना; 10" भी उपलब्ध है; |
|---|---|---|---|
| सामग्री ग्रेड: | एएसटीएम ए27-70-36 सी-एमएन कास्टिंग स्टील या समकक्ष; | गुणवत्ता नियंत्रण: | यदि आवश्यक हो तो सामग्री यांत्रिक परीक्षण, ताप उपचार, एक्स-रे, मैग्मैटिक परीक्षण या डाई प्रवेश परीक् |
| सतह का उपचार: | सैंडब्लास्टिंग, दुकान प्राइमर पेंट किया जा सकता है; | प्रमाणपत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट। |
| कास्टिंग कारीगरी:: | खोया हुआ फोम, रेत का साँचा; | ||
| प्रमुखता देना: | astm a27 शिप मूरिंग बोलार्ड,कास्टिंग स्टील शिप मूरिंग बोलार्ड,astm a36 शिप बोलार्ड |
||
उत्पाद विवरण

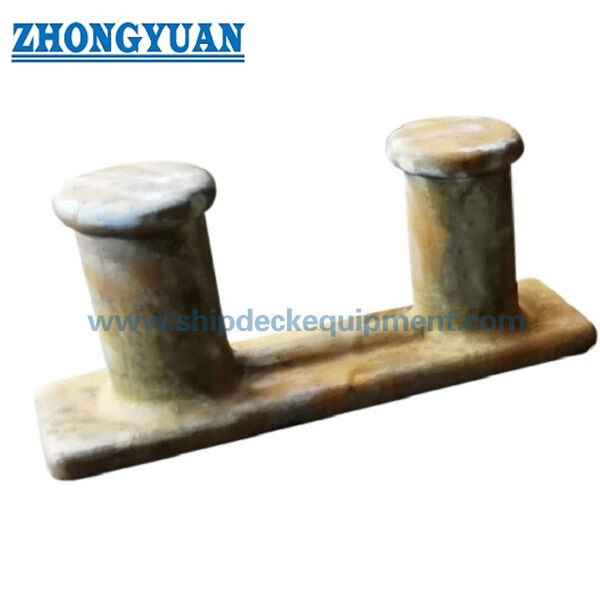

बार्गेज को लंगर लगाने के लिए बड़ा डबल बिट बोलार्ड
उत्पाद का अवलोकन
कास्ट स्टील का बड़ा डबल बिट बोलार्ड एक डेक लंगर फिटिंग है जिसका उपयोग अंतर्देशीय बैरगेज, नदी के जहाजों, कार्ययात्रियों, टगर्स और जहाज लंगर स्टेशनों पर एक निश्चित रस्सी पकड़ बिंदु के रूप में किया जाता है।यह सींग के साथ या बिना 12 इंच और 14 इंच के आकार में आपूर्ति की जाती है, 10 इंच की उपलब्धता के साथ ड्राइंग और परियोजना की आवश्यकता के अनुसार पुष्टि की जानी है। बोलार्ड शरीर गर्मी उपचार के साथ एएसटीएम ए 27 ग्रेड 70-36 सी-एमएन कास्ट स्टील या समकक्ष से बना है,यांत्रिक गुणों का परीक्षण, और खरीद विनिर्देश के अनुसार सतह खत्म की व्यवस्था की।
यह पोलार्ड अमेरिका, ब्राजील, चिली, कोलंबिया और अर्जेंटीना सहित अमेरिका में अंतर्देशीय बैरगेज और नदी बेड़े की परियोजनाओं के लिए विशेष रूप से उपयुक्त है।जहां खरीदारों को अक्सर विश्वसनीय कास्ट स्टील की गुणवत्ता की आवश्यकता होती है, प्रतिस्पर्धी बैच आपूर्ति, निरीक्षण की ट्रेसेबिलिटी, और व्यावहारिक डेक स्थापना समर्थन। प्रबलित आधार डिजाइन, चिकनी रस्सी-संपर्क त्रिज्या, वैकल्पिक गैर विनाशकारी परीक्षा, एफईए समीक्षा,और लोड परीक्षण की व्यवस्था के साथ-साथ पोत ड्राइंग की पुष्टि की जानी चाहिए, लंगर लगाने का भार आधार, डेक सुदृढीकरण और प्रमाण पत्र का दायरा।
त्वरित विनिर्देश
- उत्पाद का प्रकारः बड़े डबल बिट कास्ट स्टील बोलार्ड → फिक्स्ड डेक लंगर लगाने का बिंदु बैग और जहाज लंगर लगाने के लिए।
- नाममात्र आकारः 12 इंच और 14 इंच → बड़े अंतर्देशीय बैरगेज और पोत लंगर अनुप्रयोगों के लिए मुख्य आपूर्ति किए गए आकार।
- वैकल्पिक विन्यासः सींगों के साथ या बिना → सींगों की व्यवस्था को पोत खींचने और रस्सी से निपटने की प्रथा का पालन करना चाहिए।
- सामग्री ग्रेडः ASTM A27 ग्रेड 70-36 C-Mn कास्ट स्टील या समकक्ष → आदेश जारी करने से पहले सामग्री समकक्षता और परीक्षण मानों की पुष्टि की जानी चाहिए।
- प्रबलित आधारः अतिरिक्त केंद्र कठोर → परियोजना भार आधार और डेक संरचना के साथ जाँच किए जाने पर स्थानीय शक्ति और भार हस्तांतरण में सुधार करता है।
- चिकनी रस्सी-संपर्क सतहः गोल बीट त्रिज्या और चिकनी अनुभाग संक्रमण → रस्सी काटने के जोखिम और स्थानीय तनाव एकाग्रता को कम करने में मदद करता है।
- अनुमानित वजनः 12 इंच के लिए 1045 पाउंड / 474 किलोग्राम और 14 इंच के लिए 1596 पाउंड / 724 किलोग्राम → हैंडलिंग, स्थापना योजना, पैकिंग और माल ढुलाई के अनुमान के लिए उपयोगी।
- निरीक्षण विकल्पः यांत्रिक परीक्षण, ताप उपचार रिकॉर्ड, डीपीटी, एमटी/एमपीआई, स्थानीय आरटी, एफईए समीक्षा और भार परीक्षण → परियोजना की आवश्यकता और अनुमोदन के दायरे के अनुसार व्यवस्थित।
मुख्य तकनीकी मापदंड
| विवरण | इंच में आयाम(मिमी) | पाउंड | |||||||||||
| ए | बी | सी | D(Ø) | ई | F(Ø) | जी | H | मैं | J | क | (KGS) | ||
| डबल बिट 12 ¢ | ६० | 18 ¢ | 25.5 | 15 ¢ | 13.5 | 12 ¢ | 5.4 | 3 ¢ | 1 ¢ | 1.25 | 3 ¢ | 1045 | |
| (1524) | (457) | (647) | (381) | (343) | (305) | (137) | (83) | (25) | (32) | (76) | (474) | ||
| डबल बिट 14 ¢ | ६६ | 21 ¢ | 26.25 | 17.5 | 13 | 14 ¢ | 5.7 | 3.5 | 1 ¢ | 1.5 | 3.5 | 1596 | |
| (१६७६) | (533) | (667) | (445) | (343) | (356) | (145) | (89) | (25) | (38) | (89) | (724) | ||
चयन और जांच गाइड
चरण 1: आवश्यक नाममात्र आकार की पुष्टि करें: 12 इंच या 14 इंच, सींग के साथ या बिना। 10 इंच की आपूर्ति के लिए, उद्धरण से पहले ड्राइंग, आयाम और मात्रा की पुष्टि करें।
चरण 2: आवेदन पोत के प्रकार और स्थापना की स्थिति की पुष्टि करें, जैसे कि अंतर्देशीय बैज डेक, नदी पोत लंगर स्टेशन, टग डेक, या प्रतिस्थापन बोलार्ड की स्थिति।
चरण 3: लंगर लगाने के भार के आधार की पुष्टि करें, यदि उपलब्ध हो तो आवश्यक SWL/डिजाइन भार, रस्सी व्यवस्था, रस्सी लपेटने का कोण, डेक सुदृढीकरण और वेल्डिंग/माउंटिंग इंटरफेस।
चरण 4: सामग्री और सतह उपचार की पुष्टि करेंः एएसटीएम ए 27 ग्रेड 70-36 या समकक्ष, गर्मी उपचार की आवश्यकता, सैंडब्लास्टिंग, दुकान प्राइमर, अंतिम कोटिंग, या विशेष संक्षारण सुरक्षा।
चरण 5: उद्धरण से पहले निरीक्षण और प्रमाणपत्र के दायरे की पुष्टि करें: सामग्री परीक्षण रिपोर्ट, गर्मी उपचार रिकॉर्ड, डीपीटी, एमटी / एमपीआई, स्थानीय आरटी, एफईए गणना, भार परीक्षण, तीसरे पक्ष के निरीक्षण,एबीएस/वर्ग अनुमोदन, प्रकार अनुमोदन, या डिजाइन अनुमोदन जब आवश्यक हो।
चरण 6: मात्रा, डिलीवरी का गंतव्य, आवश्यक डिलीवरी का समय, पोत का चित्र, मौजूदा बोलार्ड तस्वीरें और किसी भी शिपयार्ड या मालिक की विशिष्टता प्रदान करें।
संरचना
Cast steel double-bitt body | Twin rope-contact bitts | Optional horn configuration | Reinforced base with center stiffeners | Deck welding / mounting interface | Heat-treated ASTM A27-70-36 casting | Blasted and shop-primed finish
कास्टिंग, निरीक्षण और मोरिंग इंजीनियरिंग के फायदे
- एएसटीएम ए२७ ग्रेड ७०-३६ या समकक्ष कास्ट स्टील, जहाज़ों और जहाजों के लंगर लगाने के फिटिंग के लिए उपयुक्त है, जहां कास्टिंग ताकत, कठोरता और ट्रैसेबल यांत्रिक गुणों की आवश्यकता होती है।
- खोए हुए फोम कास्टिंग या रेत मोल्ड कास्टिंग को आकार, बैच मात्रा, आयामी आवश्यकता और उत्पादन व्यवस्था के अनुसार चुना जा सकता है।
- आधार के मध्य में अतिरिक्त सख्त करने वाले स्थानिक संरचनात्मक निरंतरता में सुधार करने और डेक कनेक्शन क्षेत्र में बिट्स से भार हस्तांतरण में मदद करते हैं।
- चिकनी रस्सी-संपर्क सतहें, गोल त्रिज्या और घुमावदार अनुभाग संक्रमण तेज स्थानीय संपर्क को कम करते हैं और अनावश्यक रस्सी क्षति से बचने में मदद करते हैं।
- प्रसव से पहले हीट ट्रीटमेंट स्थिर यांत्रिक गुणों और बार-बार बैज बोलार्ड आपूर्ति के लिए अधिक सुसंगत कास्टिंग प्रदर्शन का समर्थन करता है।
- महत्वपूर्ण क्षेत्रों के लिए जहां तनाव एकाग्रता या कास्टिंग संकेत नियंत्रण की आवश्यकता होती है, वहां डाई पेनेट्रेंट परीक्षण, चुंबकीय कणों की जांच और स्थानीय रेडियोग्राफिक परीक्षण की व्यवस्था की जा सकती है।
- एफईए आधारित शक्ति गणना और लोड/ट्रैक परीक्षण परियोजना की आवश्यकता, ड्राइंग अनुमोदन दायरे और निरीक्षण योजना के अनुसार व्यवस्थित किया जा सकता है।
- लागत-प्रभावी कास्ट स्टील उत्पादन अंतर्देशीय बैरगेज बेड़े और प्रतिस्थापन परियोजनाओं के लिए उपयुक्त है जिसमें अनावश्यक रूप से अति-निर्दिष्टीकरण के बिना विश्वसनीय कास्टिंग गुणवत्ता की आवश्यकता होती है।
कस्टम विशेषताएं
- उत्पाद श्रेणी: कास्ट स्टील डबल बिट बोलार्ड → जहाज, बैरगे और समुद्री डेक के लिए स्थिर लंगर फिटिंग।
- सामग्रीः एएसटीएम ए 27 ग्रेड 70-36 या समकक्ष → अंतिम सामग्री समकक्षता, रासायनिक संरचना और यांत्रिक गुणों की पुष्टि आदेश विनिर्देश द्वारा की जानी चाहिए।
- नाममात्र आकारः 12 इंच / 14 इंच → पोत के चित्र, रस्सी की व्यवस्था, आवश्यक भार आधार और उपलब्ध डेक स्थान के अनुसार चयन करें।
- सींग विकल्पः सींग के साथ या सींग के बिना → रस्सी हैंडलिंग विधि और मौजूदा बोलार्ड व्यवस्था के अनुसार पुष्टि करें।
- कास्टिंग कार्यः खोए हुए फोम या रेत मोल्ड → उत्पादन विधि बैच मात्रा, आकार, पैटर्न उपलब्धता और निरीक्षण आवश्यकता पर निर्भर करती है।
- आधार सुदृढीकरण: केंद्र सख्त करने वाले जोड़े गए → डेक सुदृढीकरण और अनुमोदित डिजाइन आधार के साथ मेल खाने पर बेहतर भार हस्तांतरण और स्थानीय कठोरता का समर्थन करता है।
- निरीक्षण का दायरा: यांत्रिक परीक्षण/गर्मी उपचार/डीपीटी/एमटी/आरटी/लोड परीक्षण → निरीक्षण वस्तुओं को उत्पादन और उद्धरण से पहले निर्दिष्ट किया जाना चाहिए।
- प्रमाणपत्र की आवश्यकताः अनुरोध पर उपलब्ध तृतीय पक्ष या वर्गीकरण अनुमोदन → प्रमाणपत्र प्रकार आदेश के दायरे और वर्ग अनुमोदन प्रक्रिया के अधीन है।
- सतह उपचारः रेत उड़ाकर और दुकान प्राइमर → अंतिम कोटिंग सिस्टम को पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करना चाहिए।
यह कैसे काम करता है
Mooring rope approaches the bollard → Rope is turned around the double bitts and optional horn area → Smooth cast radius supports rope contact → Mooring force is transferred through the cast body and reinforced base → Deck reinforcement and weld / mounting interface distribute the load into the vessel structure
आवेदन
अंतर्देशीय बैरगेज. नदी बैरगेज. कार्य नौकाएं. टगबोट. धक्का नौकाएं. कार्गो जहाज डेक लंगर स्टेशन. शिपयार्ड प्रतिस्थापन परियोजनाएं. संयुक्त राज्य अमेरिका अंतर्देशीय बैरगेज बेड़े. ब्राजील, चिली, कोलंबिया,और अर्जेंटीना नदी जहाज परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्र और अनुमोदन दस्तावेजों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्गीकरण समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।तीसरे पक्ष का निरीक्षण प्रमाणपत्र, वर्गीकरण सोसाइटी के प्रकार अनुमोदन प्रमाण पत्र, और वर्ग डिजाइन अनुमोदन प्रदान किया जा सकता है जब अनुमोदित परियोजना के दायरे में शामिल किया जाता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

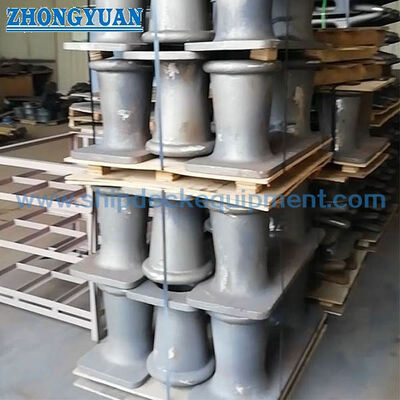

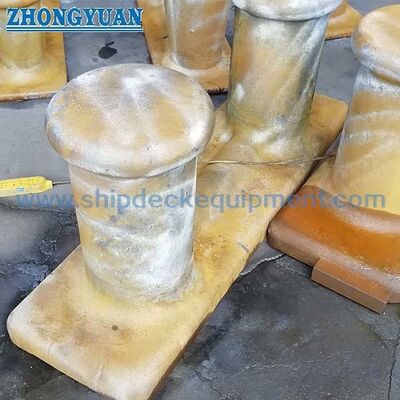

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही 12 इंच या 14 इंच के बोलार्ड का चयन कैसे किया जाए?
उत्तर 1: जहाज के चित्र, आवश्यक लंगर भार आधार, रस्सी व्यवस्था, डेक स्थान, रस्सी लपेटने के कोण, सींग की आवश्यकता और डेक सुदृढीकरण के अनुसार आकार का चयन करें।14 इंच के पोलार्ड के बड़े मुख्य आयाम और अधिक अनुमानित वजन है, लेकिन अंतिम SWL या डिजाइन लोड को अभी भी परियोजना की पुष्टि की आवश्यकता है।
Q2: क्या आपूर्ति की गई आयाम तालिका SWL को परिभाषित करती है?
उत्तर 2: नहीं। आपूर्ति की गई तालिका केवल आयाम और अनुमानित वजन प्रदान करती है। SWL, डिजाइन भार, प्रूफ लोड और स्वीकृति मानदंडों को परियोजना विनिर्देश, FEA गणना,वर्ग / तृतीय पक्ष अनुमोदन, और यदि आवश्यक हो तो लोड परीक्षण योजना।
Q3: किस प्रकार के निरीक्षण और प्रमाण पत्र दस्तावेज उपलब्ध कराए जा सकते हैं?
A3: सामग्री गुण परीक्षण रिपोर्ट, गर्मी उपचार रिकॉर्ड, निर्माता प्रमाण पत्र, डीपीटी, एमटी / एमपीआई, स्थानीय आरटी, एफईए गणना रिपोर्ट, भार परीक्षण रिपोर्ट, तीसरे पक्ष के निरीक्षण प्रमाण पत्र,एबीएस/वर्ग अनुमोदन, प्रकार अनुमोदन, या डिजाइन अनुमोदन आदेश के दायरे और परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है।
