22-66 मिमी चेन के लिए स्क्रू-टाइप एंकर चेन स्टॉपर | सीबी/टी 178-1996 टाइप ए

2266 मिमी चेन के लिए पेंच-प्रकार एंकर चेन क्लॉपर। CB/T 178-1996 प्रकार ए।

उत्पाद का अवलोकन

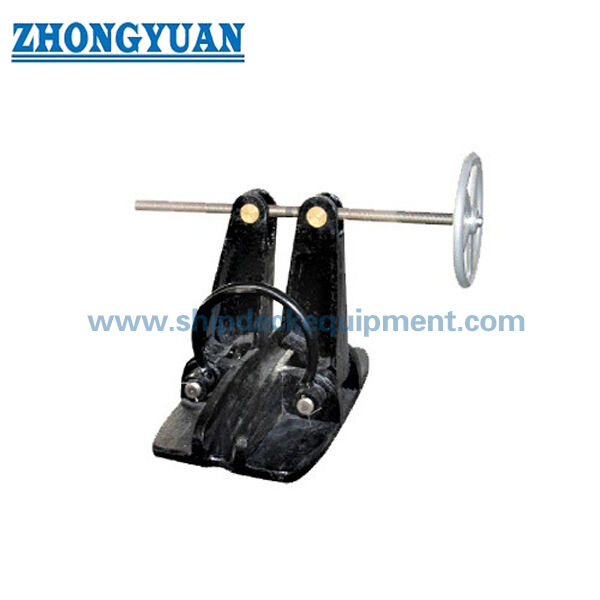

CB/T 178-1996 प्रकार A पेंच प्रकार की एंकर चेन टॉपर 22 मिमी से 66 मिमी तक U2 / ग्रेड 2 एंकर चेन के लिए डेक-माउंटेड एंकरिंग घटक है।इसके पेंच संचालित clamping संरचना लंगर श्रृंखला को सुरक्षित करता है और बंदूक नींव और समर्थन डेक संरचना में बरकरार श्रृंखला बल स्थानांतरित करता हैयह विशेष रूप से छोटे और मध्यम आकार के काम करने वाली नौकाओं, टगबोट्स, बारगेज, सेवा जहाजों के लिए उपयुक्त है।और मशीनी जहाज जहां चयनित U2 चेन आकार और डेक व्यवस्था प्रकार ए सीमा से मेल खाती है.

एक पूर्ण एंकरिंग डेक समाधान के लिए, टॉपर को एक चेन गाइड रोलर या धनुष/डेक रोलर, एंकर विंडलास केबल लिफ्टर केंद्र रेखा, हॉव पाइप या एंकर जेब के साथ समन्वित किया जा सकता है,चेन पाइप, और डेक की नींव। मिलान रोलर चेन लीड और ऊंचाई का मार्गदर्शन करता है;यह नहीं माना जाना चाहिए कि यह बंदूक लोड क्षमता को बढ़ाता है जब तक कि पूरी व्यवस्था को विशेष रूप से डिजाइन और अनुमोदित नहीं किया गया हैअंतिम श्रृंखला ग्रेड, नींव, डेक सुदृढीकरण, भार दिशा, कोटिंग, निरीक्षण और वर्ग के दायरे की पुष्टि जहाज की लंगर लगाने की व्यवस्था से की जानी चाहिए।

त्वरित विनिर्देश

• मानक और प्रकारः CB/T 178-1996 प्रकार A पेंच / सर्पिल चेन stopper → U2 एंकर-चेन सिक्योरिटी के लिए संदर्भ विन्यास।
• लागू एंकर चेन: 22-66 मिमी U2 / ग्रेड 2 चेन केवल → U3 चेन या बड़े आकार के लिए टाइप B या कोई अन्य अनुमोदित डिजाइन आवश्यक है।
• संदर्भ भार आधारः U2 एंकर चेन ब्रेक लोड का 80% → यह एक घोषित उत्पाद SWL नहीं है और इसे SWL के रूप में पुनः लेबल नहीं किया जाना चाहिए।
• संचालन विधिः मैन्युअल रूप से समायोजित स्क्रू तंत्र → हाइड्रोलिक या विद्युत शक्ति के बिना सकारात्मक यांत्रिक खोलने और बंद करने।
• स्थापनाः सीधे डेक पर वेल्डेड या परियोजना-विशिष्ट आधार पर स्थापित → वेल्ड विवरण, भार दिशा और स्थानीय डेक सुदृढीकरण के लिए ड्राइंग की पुष्टि की आवश्यकता होती है।
• संगत उपकरणः चेन गाइड रोलर / बो रोलर एक समन्वित चयन के रूप में उपलब्ध है → चेन का आकार, रोलर ग्रूव, केंद्र रेखा और ऊंचाई विंडलास-टू-हॉस लीड से मेल खाना चाहिए।
• सामग्री और सुरक्षाः संरक्षित चलती सतहों के साथ कास्ट स्टील और कार्बन स्टील के भाग → अंतिम सामग्री ग्रेड, कोटिंग सिस्टम, स्नेहन बिंदु और प्रमाण पत्र के दायरे को आदेश के अनुसार पुष्टि की जाती है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: CB/T 178-1996 प्रकार A, U2 / ग्रेड 2 एंकर-चेन व्यास, श्रृंखला प्रमाणपत्र के आधार की पुष्टि करें, और यह पुष्टि करें कि क्या पोत एक नया निर्माण, रूपांतरण या प्रतिस्थापन परियोजना है।

चरण 2: एंकरिंग व्यवस्था प्रदान करें जिसमें एंकर विंडलास केबल लिफ्टर, चेन टॉपर, चेन गाइड रोलर या बो रोलर, हावस पाइप / एंकर जेब, चेन पाइप और चेन-लॉकर दिशा दिखाई दे।

चरण 3: क्लॉपर और गाइड रोलर को एक ही चेन के आकार से मिलाएं, फिर चेन की केंद्र रेखा, रोलर अक्ष, संपर्क ज्यामिति, ऊंचाई, अनुमेय लीड कोण और खाली ऑपरेटिंग स्पेस की पुष्टि करें।

चरण 4: सीधे डेक वेल्डिंग या बेस-माउंटेड इंस्टॉलेशन, फाउंडेशन फुटप्रिंट, लोड दिशा, वेल्ड विवरण, स्थानीय डेक सुदृढीकरण, और पेंच संचालन और रखरखाव के लिए पहुंच की पुष्टि करें।

चरण 5: घटक सामग्री के ग्रेड, Sa 2.5 ब्लास्टिंग और प्राइमर या अन्य कोटिंग सिस्टम, संक्षारण सुरक्षा विवरण, स्नेहन की आवश्यकता की पुष्टि करें,और किसी भी स्टेनलेस या जस्ती विकल्प तकनीकी अनुमोदन के अधीन.

चरण 6: मात्रा, पोत का प्रकार, वर्गीकरण समाज की आवश्यकता, प्रमाण पत्र और गवाहों का दायरा, वितरण का स्थान, आवश्यक वितरण समय और परियोजना चित्र या संदर्भ फोटो दर्ज करें।

संरचना

Cast-steel base / body | Screw-operated clamping bar and operating parts | Anchor-chain seating and contact area | Deck-welded or base-mounted foundation | Lubricated moving parts | Project-matched chain guide roller interface | Protective coating system

एंकरिंग सिस्टम, कास्टिंग और इंजीनियरिंग फायदे

• स्क्रू तंत्र चयनित चेन लिंक के साथ नियंत्रित यांत्रिक जुड़ाव प्रदान करता है और एक संचालित एक्ट्यूएटर के बिना बंद को मैन्युअल रूप से खोलने या सुरक्षित करने की अनुमति देता है।
• सही ढंग से जुड़ा हुआ चेन गाइड रोलर चेन लीड को केबल लिफ्टर, टॉपर और हावसे व्यवस्था के बीच संरेखित रखता है, जिससे साइड लोडिंग, लिंक मोड़ को कम करने में मदद मिलती हैऔर खराब ज्यामिति के कारण स्थानीय प्रभाव.
• बंदर अपनी नींव और सहायक पतवार संरचना में बरकरार श्रृंखला बल को स्थानांतरित करता है; डेक सुदृढीकरण और वेल्डिंग विवरण इसलिए लंगर-प्रणाली डिजाइन का हिस्सा हैं,न केवल उत्पाद आपूर्ति.
• कास्ट-स्टील की सतहों और श्रृंखला संपर्क क्षेत्रों को साफ और burrs, दरारें, या शक्ति को प्रभावित दोष से मुक्त होना चाहिए। मशीनीकृत या चल भागों आयाम नियंत्रण, स्नेहन की आवश्यकता है,और संक्षारण संरक्षण.
• सात प्रकार ए आकार समूह 22-66 मिमी U2 श्रृंखला में चयन की अनुमति देते हैं जबकि छोटे और मध्यम जहाजों के लंगर डेक के लिए एक सुसंगत पेंच-संचालित व्यवस्था को बनाए रखते हैं।
• एक समन्वित पैकेज समीक्षा उत्पादन से पहले इंटरफेस असंगतताओं की पहचान कर सकती है, जिसमें श्रृंखला का आकार, रोलर ग्रूव, विंडलास केंद्र रेखा, हॉस लीड, बेस ऊंचाई, स्थापना पहुंच,और कोटिंग अनुक्रम.
• परियोजना-विशिष्ट अनुकूलन को अनुमोदित इंटरफेस, नींव की ऊंचाई, कोटिंग और सहायक उपकरण के दायरे तक सीमित किया जाना चाहिए।मानक भार पथ या श्रृंखला संलग्नता को प्रभावित करने वाले परिवर्तनों के लिए ड्राइंग और वर्ग समीक्षा की आवश्यकता होती है.

कस्टम विशेषताएं

• मानक:CB/T 178-1996 संदर्भ विन्यास → शिपयार्ड, मालिक और वर्गीकरण समाज के साथ परियोजना स्वीकृति और आवश्यक संस्करण की पुष्टि करें।
• उत्पाद श्रेणीःलंगर लगाने वाला उपकरण/लंगर लगाने वाली चेन का बंदूक → लंगर लगाने वाली लाइन का फिटिंग नहीं है और लिफ्टिंग उत्पाद नहीं है।
• प्रकारःप्रकार A पेंच / सर्पिल प्रकार → U2 एंकर चेन के लिए मैन्युअल रूप से संचालित चेन-बचत व्यवस्था।
• चेन का आकारःसात मानक आकार समूहों में 22-66 मिमी → पूछताछ में चेन का सटीक व्यास बताएं।
• चेन ग्रेडःU2 / ग्रेड 2 → U3 चेन घोषित प्रकार A आवेदन से बाहर है।
• लोड आधार:संदर्भ के रूप में U2 एंकर चेन ब्रेक लोड के 80% के अनुरूप → एक अनुमोदित गणना और परीक्षण आधार के बिना इस मूल्य को उत्पाद SWL में परिवर्तित नहीं करते हैं।
• स्थापनाःसीधे डेक वेल्डिंग या एक आधार पर स्थापना → नींव, वेल्डिंग, डेक सुदृढीकरण, और लोड दिशा व्यवस्था ड्राइंग द्वारा पुष्टि की जानी है।
• सामग्रीःसार्वजनिक तकनीकी संदर्भों में विभिन्न भागों के लिए कास्ट स्टील, साधारण कार्बन स्टील और गुणवत्ता वाले कार्बन स्टील का उपयोग किया जाता है → सटीक ग्रेड और प्रतिस्थापन की पुष्टि की जानी है।
• सतह उपचार:Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर उपयुक्त गैर-मशीन सतहों के लिए उपलब्ध → धागे, पिन, बीयरिंग और चलती इंटरफेस को संरक्षित / चिकनाई उपचार की आवश्यकता होती है।
• मिलान आपूर्तिःचेन गाइड रोलर, एंकर चेन, सहायक उपकरण और एंकरिंग डेक इंटरफेस समर्थन उद्धरण दायरे के अनुसार उपलब्ध → डिफ़ॉल्ट रूप से शामिल नहीं है।
• प्रमाणपत्र:परियोजना की आवश्यकता के अनुसार सामग्री, निर्माता, निरीक्षण या वर्ग दस्तावेज → सहमत निरीक्षण दायरे और वर्ग अनुमोदन के अधीन।

यह कैसे काम करता है

Anchor chain leaves the windlass → Matched guide roller controls chain lead and elevation → Screw mechanism secures the designated chain position → Retained force passes through the stopper foundation into the reinforced deck → Windlass is relieved from sustained chain pull → Moving parts are released, निरीक्षण और स्नेहन

आवेदन

Small and medium workboats | Tugboats | Barges | Dredging support vessels | Service and utility vessels | Inland and coastal vessels | Engineering vessels | Newbuilding and anchor-deck retrofit packages

प्रमाणपत्र और लाभ

प्रमाण पत्र और निरीक्षण परियोजना की आवश्यकता, आदेश के दायरे, सामग्री की ट्रेस करने की क्षमता, परीक्षण की आवश्यकता और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या U2 एंकर चेन के 80% टूटने का भार चेन टॉपर के SWL है?

A1: नहीं. यह मेल खाने वाली U2 एंकर चेन के टूटने के भार से संबंधित एक संदर्भ भार आधार है। इसे उत्पाद SWL के रूप में प्रकाशित नहीं किया जाना चाहिए। अंतिम डिजाइन भार, नींव गणना, परीक्षण भार,और स्वीकृति मानदंडों को पात्र विनिर्देश और वर्ग की आवश्यकता का पालन करना चाहिए.

Q2: प्रकार A चेन टॉपर को चेन गाइड रोलर के साथ क्यों चुना जाना चाहिए?

A2: क्लॉपर चेन को सुरक्षित करता है और पकड़ता है, जबकि गाइड रोलर चेन पथ, ऊंचाई और स्थानीय संपर्क को नियंत्रित करता है क्योंकि चेन विंडलास और हावसे व्यवस्था के बीच चलता है।समन्वित चयन साइड लोडिंग से बचने में मदद करता है, खराब चेन सीटें, रोलर असंगतता, और स्थापना-ऊंचाई संघर्ष।

प्रश्न 3: एक पूर्ण लंगर डालने वाले डेक समाधान में क्या शामिल किया जा सकता है?

A3: उद्धरण प्रकार A टॉपर, मिलान चेन गाइड रोलर या धनुष रोलर, एंकर चेन और सहायक उपकरण, विंडलास और हॉस / चेन-पाइप व्यवस्था के साथ इंटरफ़ेस समीक्षा, कोटिंग को कवर कर सकता है,प्रलेखन, और आधार-इनपुट ड्राइंग। उद्धरण से पहले आपूर्ति की सटीक सीमा और वर्ग के दायरे की पुष्टि की जानी चाहिए।
