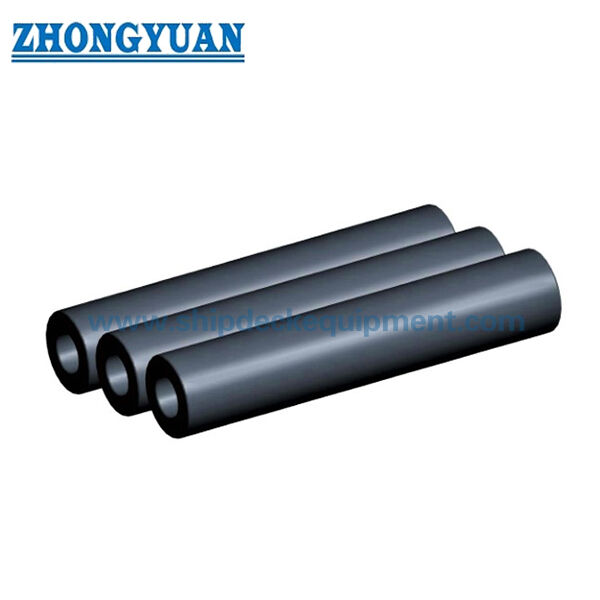

सिलेंडर प्रकार टग बोट रबड़ फेंडर समुद्री रबड़ फेंडर

टगबोट और मरीन टर्मिनलों के लिए बेलनाकार रबर फेंडर

उत्पाद अवलोकन

टगबोट और मरीन टर्मिनलों के लिए बेलनाकार रबर फेंडर एक साधारण खोखला बेलनाकार ठोस-रबर फेंडर है जिसका उपयोग क्वे, डॉक, टगबोट, पुश बोट और अन्य जहाज-संपर्क स्थानों पर किया जाता है। इसे केंद्रीय श्रृंखला या बार द्वारा, निलंबन द्वारा, या मशीनयुक्त परिधीय खांचे के साथ पट्टियों / श्रृंखलाओं के लिए स्थापित किया जा सकता है जहाँ आवश्यक हो।

आपूर्ति की गई मानक प्रदर्शन श्रृंखला 1,000 मिमी संदर्भ लंबाई पर 150 से 1,200 मिमी तक के बाहरी व्यास को कवर करती है, जिसमें 50% डिजाइन संपीड़न डेटा होता है। एक अलग टगबोट / पुश-बोट निर्माण तालिका कई खांचेदार और गैर-खांचेदार विन्यासों के लिए 20,000 मिमी तक की लंबी बेलनाकार लंबाई की पुष्टि करती है।

त्वरित विनिर्देश

• उत्पाद प्रकार: खोखला बेलनाकार ठोस रबर फेंडर
• मानक प्रदर्शन तालिका में आपूर्ति किया गया बाहरी व्यास रेंज: 150–1,200 मिमी
• मानक श्रृंखला में विशिष्ट आईडी/ओडी अनुपात: लगभग 0.5
• प्रकाशित प्रदर्शन बिंदु: 50% डिजाइन संपीड़न
• प्रदर्शन तालिका के लिए प्रकाशित संदर्भ लंबाई: 1,000 मिमी
• लंबी निर्मित लंबाई: कई सूचीबद्ध विन्यासों के लिए 20,000 मिमी तक
• उपलब्ध स्थापना रूप: सादा बेलनाकार | खांचेदार बेलनाकार | जहाज की धनुष/कठोर बेलनाकार व्यवस्था

संरचना और विन्यास

खोखला बेलनाकार रबर बॉडी | निलंबन / फिक्सिंग के लिए केंद्रीय बोर | वैकल्पिक परिधीय स्थापना खांचे | वैकल्पिक टेपर्ड सिरे और परियोजना-विशिष्ट जहाज-पक्ष फिक्सिंग व्यवस्था।

बेलनाकार उत्पादों के लिए, आपूर्ति की गई निर्माण जानकारी स्वचालित एक्सट्रूज़न/वाइंडिंग, परत संघनन, अभिन्न वल्कनीकरण और आवश्यक होने पर स्थापना खांचे की मशीनिंग का समर्थन करती है। यह प्रक्रिया विवरण मोल्डेड डी, डब्ल्यू या अन्य प्रोफाइल-फेंडर परिवारों के लिए सामान्यीकृत नहीं है।

मुख्य तकनीकी पैरामीटर:

चयन और पूछताछ गाइड

चरण 1 – स्थापना स्थान की पुष्टि करें: टग/पुश-बोट धनुष या किनारा, क्वे, डॉक, निलंबित स्थिति या प्रतिस्थापन स्थापना।

चरण 2 – आवश्यक ऊर्जा/प्रतिक्रिया, उपलब्ध स्थान और फिक्सिंग विधि से ओडी, आईडी और कुल लंबाई का चयन करें।

चरण 3 – सादे या खांचेदार विन्यास, खांचे की मात्रा/स्थिति, श्रृंखला या पट्टा व्यवस्था और सिरे के विवरण की पुष्टि करें।

चरण 4 – प्रदर्शन-आधारित चयन के लिए, बताएं कि 1,000 मिमी / 50% कैटलॉग मान स्वीकृति आधार हैं या यदि परियोजना-विशिष्ट पूर्ण-पैमाने पर परीक्षण की आवश्यकता है।

चरण 5 – मात्रा, ड्राइंग, निरीक्षण/दस्तावेज़ीकरण दायरा और वितरण गंतव्य की पुष्टि करें।

मुख्य इंजीनियरिंग लाभ

• सरल गोलाकार ज्यामिति अपेक्षाकृत सरल प्रतिस्थापन के साथ निलंबन, केंद्रीय-बार या जहाज-माउंटेड व्यवस्था की अनुमति देती है।
• लंबी-लंबाई निर्माण और मशीनयुक्त स्थापना खांचे टगबोट और पुश-बोट धनुष/कठोर व्यवस्था का समर्थन करते हैं।
• 50% प्रदर्शन तालिका 1,000 मिमी संदर्भ लंबाई पर आपूर्ति किए गए ओडी श्रृंखला के लिए प्रत्यक्ष प्रतिक्रिया और ऊर्जा मान प्रदान करती है।
• विभिन्न ओडी/आईडी संयोजन इंजीनियर किए जा सकते हैं जहां मानक कैटलॉग श्रृंखला मौजूदा स्थापना से मेल नहीं खाती है।

स्थापना और सिस्टम इंटरफ़ेस

बेलनाकार फेंडर को केंद्रीय बोर के माध्यम से निलंबित किया जा सकता है, श्रृंखलाओं/छड़ों द्वारा बनाए रखा जा सकता है, या परिधीय खांचे और पट्टियों/श्रृंखलाओं के साथ स्थापित किया जा सकता है। टगबोट धनुष/कठोर व्यवस्था के लिए, खांचे की ज्यामिति, पट्टा/श्रृंखला भार, सिरे के संक्रमण और पतवार समर्थन विवरण को जहाज की संरचना के साथ समन्वयित किया जाना चाहिए।

निरीक्षण और दस्तावेज़ीकरण

आधारभूत गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर भौतिक-संपत्ति परीक्षण शामिल हैं। जहां एक मात्रात्मक प्रतिक्रिया-बल / ऊर्जा-अवशोषण तालिका सहमत उत्पाद विनिर्देश का हिस्सा है, वहां परिभाषित परीक्षण स्थितियों के तहत गारंटीकृत प्रदर्शन को सत्यापित करने के लिए पूर्ण-पैमाने पर संपीड़न परीक्षण को परियोजना आईटीपी में शामिल किया जा सकता है।

PIANC फेंडर दिशानिर्देश 2024 (MarCom WG211) का उपयोग फेंडर-सिस्टम डिजाइन, निर्माण और परीक्षण सिद्धांतों के लिए वर्तमान इंजीनियरिंग संदर्भ के रूप में किया जाता है। टाइप अनुमोदन, उत्पाद प्रमाणन, तीसरे पक्ष की गवाही और वर्ग दस्तावेज़ीकरण केवल तभी बताए जाते हैं जब संबंधित दायरा सहमत और प्रलेखित किया गया हो।

अनुप्रयोग

टगबोट | पुश बोट | वर्कबोट | क्वे दीवारें | डॉक | निलंबित फेंडर सिस्टम | जहाज धनुष और कठोर सुरक्षा | प्रतिस्थापन बेलनाकार फेंडर

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: CY900 को 450 मिमी आंतरिक व्यास के साथ क्यों दिखाया गया है? — 900/450 ज्यामिति को खांचेदार उत्पाद तालिका और सुसंगत अंतरराष्ट्रीय बेलनाकार-फेंडर संदर्भों द्वारा समर्थित किया गया है; एक स्रोत में अलग 350 मिमी प्रविष्टि को स्रोत त्रुटि माना जाता है।

Q2: क्या 50% प्रदर्शन मान सीधे लंबाई के साथ स्केल करते हैं? — प्रकाशित तालिका 1,000 मिमी संदर्भ लंबाई के लिए है। अन्य लंबाई के लिए परियोजना मानों को सत्यापन के बिना माने जाने के बजाय अनुमोदित उत्पाद गणना / प्रदर्शन आधार के माध्यम से पुष्टि की जानी चाहिए।

Q3: खांचे का उपयोग कब किया जाता है? — खांचे का उपयोग तब किया जाता है जब पट्टियों या श्रृंखलाओं को जहाज या समर्थन संरचना पर फेंडर को स्थित और बनाए रखना होता है; खांचे की ज्यामिति परियोजना-विशिष्ट होती है।
