जहाजों और बंदरगाहों के लिए कीहोल/ओमेगा प्रकार का रबर फेंडर एक ठोस रबर प्रोफाइल है जो जहाज के स्टेम, साइड और स्टर्न सुरक्षा के साथ-साथ ड्राईडॉक, फ्लोटिंग-डॉक और केय-साइड इंस्टॉलेशन के लिए है।आपूर्ति Ω-सीरीज ड्राइंग एक चाबी के छेद शैली केंद्रीय उद्घाटन और माउंट ज्यामिति का उपयोग करता है, इसलिए पृष्ठ में प्रदान किए गए ओमेगा पदनाम को अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त चाबी के छेद खोज शब्द के साथ जोड़ा गया है।

आपूर्ति की गई श्रृंखला में दो नाममात्र क्रॉस-सेक्शन होते हैंः 250 × 250 मिमी और 300 × 300 मिमी। स्रोत आयामी डेटा प्रदान करता है लेकिन कोई सत्यापित संख्यात्मक प्रतिक्रिया बल/ऊर्जा अवशोषण तालिका नहीं है।इसलिए प्रदर्शन आंकड़े विदेशी चाबी के छेद मॉडल रेंज से आविष्कार या कॉपी नहीं किए गए हैं.

त्वरित विनिर्देश

• उत्पाद का प्रकारः चाबी-छेद शैली / ओमेगा ठोस रबर प्रोफाइल फेंडर
• आपूर्ति नाममात्र आकारः 250 × 250 मिमी
• आपूर्ति बी 1 आयामः 150 मिमी
• आपूर्ति किए गए फिक्सिंग-होल व्यास d: 25 मिमी 30 मिमी
• आपूर्ति h आयामः 50 मिमी 60 मिमी
• अनुप्रयोगः जहाज का तना, पक्ष और पोर्टर; सूखी डक; तैरता हुआ डक; घाट की तरफ
• प्रदर्शन प्रकाशन की स्थितिः आयामी श्रृंखला की पुष्टि; संख्यात्मक प्रतिक्रिया/ऊर्जा तालिका प्रदान नहीं की गई

संरचना और विन्यास

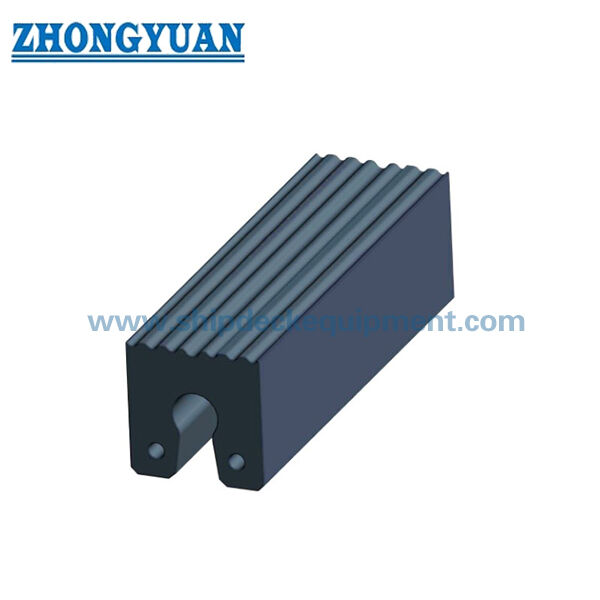

एक टुकड़ा ठोस रबर चाबी के छेद / ओमेगा प्रोफ़ाइल∙ केंद्रीय चाबी के छेद शैली के उद्घाटन / स्लॉट∙ आधार पर दो माउंटिंग क्षेत्र∙ वैकल्पिक ग्रूव संपर्क चेहरे ड्राइंग / परियोजना आवश्यकता के अनुसार.

अंतरराष्ट्रीय टगबोट-फेंडर कैटलॉग एक निकट से संबंधित बोर/स्टर्न प्रोफाइल परिवार के लिए सामान्य शब्द ¥ कीहोल फेंडर ¥ का उपयोग करते हैं। उस अंतरराष्ट्रीय नाम का उपयोग केवल खोज के इरादे के लिए किया जाता है;विदेशी मॉडल कोड, आकार और प्रदर्शन मानों को तय करना Zhongyuan उत्पाद डेटा के रूप में अपनाया नहीं जाता है।

मुख्य तकनीकी विनिर्देश:

चयन और जांच गाइड

चरण 1 ️ स्थापना स्थान की पुष्टि करेंः जहाज का प्रूव/स्टैम, साइड, स्टर्न, ड्राई डक, फ्लोटिंग डॉक या के।

चरण 2 ️ उपलब्ध माउंटिंग स्पेस और मौजूदा प्रतिस्थापन ज्यामिति में से 250 या 300 मिमी का नाममात्र प्रोफाइल चुनें।

चरण 3 ️ कुल लंबाई, फिक्सिंग-होल की दूरी, पिन/बोल्ट व्यवस्था, समर्थन संरचना की पुष्टि करें और क्या एक ग्रूव या चिकनी संपर्क चेहरे की आवश्यकता है।

चरण 4 ️ यदि मात्रात्मक प्रदर्शन की आवश्यकता है, तो डिजाइन संपर्क भार/ऊर्जा आधार प्रदान करें और आवश्यक गणना या परीक्षण सत्यापन निर्दिष्ट करें।

चरण 5 ️ मात्रा, निरीक्षण/दस्तावेजों के दायरे और डिलीवरी के गंतव्य की पुष्टि करें।

मुख्य इंजीनियरिंग लाभ

• चाबी के छेद की तरह केंद्र ज्यामिति परिभाषित निर्धारण क्षेत्रों के साथ एक कॉम्पैक्ट पोत-माउंटेड / डॉक-माउंटेड प्रोफाइल प्रदान करती है।
• आपूर्ति किए गए दो नाममात्र अनुभाग सीमित स्थापना गहराई के साथ प्रतिस्थापन और नवनिर्मित व्यवस्थाओं का समर्थन करते हैं।
• प्रोफाइल का उपयोग धनुष, साइड या स्टर्न सुरक्षा लेआउट में किया जा सकता है जहां एक लंबी निरंतर रबर संपर्क पट्टी की आवश्यकता होती है।
• अंतरराष्ट्रीय कुंजी छेद शब्दावली किसी अन्य आपूर्तिकर्ता की मॉडल प्रणाली की नकल किए बिना खोज स्पष्टता में सुधार करती है।

स्थापना और सिस्टम इंटरफ़ेस

फेंडर को प्रोफाइल फिक्सिंग ज़ोन के माध्यम से पोत या डॉक समर्थन संरचना पर लगाया जाता है।न्यूनतम मोड़ त्रिज्या और समर्थन संरचना को किसी अन्य आपूर्तिकर्ता की कुंजी छेद श्रृंखला से कॉपी करने के बजाय वास्तविक स्थापना के लिए निर्धारित किया जाना चाहिए.

निरीक्षण और प्रलेखन

मूल गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर के भौतिक गुणों का परीक्षण शामिल है।यदि आपूर्ति की गई उत्पाद सामग्री विश्वसनीय सारणीबद्ध प्रदर्शन आधार प्रदान नहीं करती है तो कोई संख्यात्मक प्रतिक्रिया बल/ऊर्जा अवशोषण दावा नहीं जोड़ा जाता है.

वर्तमान फेंडर-सिस्टम इंजीनियरिंग मार्गदर्शन का उपयोग परियोजना डिजाइन और परीक्षण तर्क के लिए किया जाता है, जबकि प्रकार अनुमोदन, उत्पाद प्रमाणन,तीसरे पक्ष के साक्ष्य और वर्ग प्रलेखन केवल तब कहा जाता है जब संबंधित दायरे पर सहमति और प्रलेखित किया गया हो.

आवेदन

जहाज का तना जहाज के किनारे जहाज के पोत के पुर्जे टग / काम नाव सुरक्षा सूखी डक तैरते डॉक के किनारे संरक्षण प्रतिस्थापन प्रोफ़ाइल फेंडर

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या ओमेगा प्रकार हर अंतरराष्ट्रीय कीहोल फेंडर के समान है? ️ आपूर्ति किया गया क्रॉस-सेक्शन कीहोल शैली का है, इसलिए सामान्य खोज शब्द प्रासंगिक है,लेकिन आयाम और निर्धारण विवरण निर्माता और परियोजना के आधार पर भिन्न होते हैं.

Q2: विदेशी कुंजी छेद आयाम क्यों नहीं जोड़े गए हैं? ️ पृष्ठ केवल आपूर्ति किए गए Ω250/Ω300 उत्पाद आयामों को प्रकाशित करता है। विदेशी कैटलॉग का उपयोग शब्दावली और इंजीनियरिंग प्रश्नों के लिए किया जाता है,Zhongyuan उत्पाद डेटा के रूप में कॉपी नहीं किया गया.

Q3: क्या प्रोफाइल को एक धनुष के चारों ओर घुमाया जा सकता है?चयनित अनुभाग और लंबाई के लिए मध्यवर्ती समर्थन और निर्धारण व्यवस्था की जांच की जानी चाहिए.
