डब्ल्यू टाइप टगबोट रबर फेंडर, धनुष और स्टर्न सुरक्षा के लिए

धनुष और पुर्जे की सुरक्षा के लिए W प्रकार की टगबोट रबर फेंडर

उत्पाद का अवलोकन

धनुष और पुश्तर सुरक्षा के लिए W प्रकार की टगबोट रबर फेंडर टगबोटों, पुशबोटों और बार-बार धक्का देने वाले कार्यबोटों के लिए डिज़ाइन की गई मोल्ड ठोस रबर प्रोफाइल है,जहाज-सहायता संपर्कW-आकार की प्रोफ़ाइल में दो माउंटिंग पैर और जहाज के धनुष, स्टेम और स्टर्न व्यवस्थाओं के लिए उपयुक्त एक चौड़ा ग्रूवेड संपर्क चेहरा है।

आपूर्ति की गई आयामी श्रृंखला में W320 × 200 से W600 × 400 तक सात W प्रोफाइल शामिल हैं, जिनमें प्रोफाइल आकार के आधार पर 3,000 मिमी तक की अधिकतम लंबाई सूचीबद्ध है।स्रोत में एक प्रदर्शन वक्र भी शामिल है, लेकिन कोई पूर्ण पठनीय संख्यात्मक प्रतिक्रिया-बल/ऊर्जा-शोषण तालिका प्रदान नहीं की गई है; इसलिए असमर्थित संख्यात्मक प्रदर्शन मान इस पृष्ठ पर प्रकाशित नहीं किए गए हैं।

त्वरित विनिर्देश

• उत्पाद का प्रकार: W-प्रोफाइल वाली टगबोर्ड ठोस रबर फेंडर
• आपूर्ति की गई प्रोफ़ाइल रेंजः W320 × 200 से W600 × 400
• अधिकतम सूचीबद्ध इकाई लंबाईः प्रोफाइल के आधार पर 2,000-3,000 मिमी
• प्राथमिक स्थापना क्षेत्रः टग/वर्कबोट का पूव, स्टेम और स्टर्न
• निर्माण: मोल्ड और वल्केनाइज्ड ठोस रबर प्रोफाइल
• संपर्क का मुखौटाः चौड़ी ग्रूव/रिब्ड रबर सतह
• चयन का आधारः प्रोफाइल ज्यामिति, पात्र की व्यवस्था, संपर्क भार, घर्षण क्षमता और परियोजना विशिष्ट सत्यापित प्रदर्शन

संरचना और विन्यास

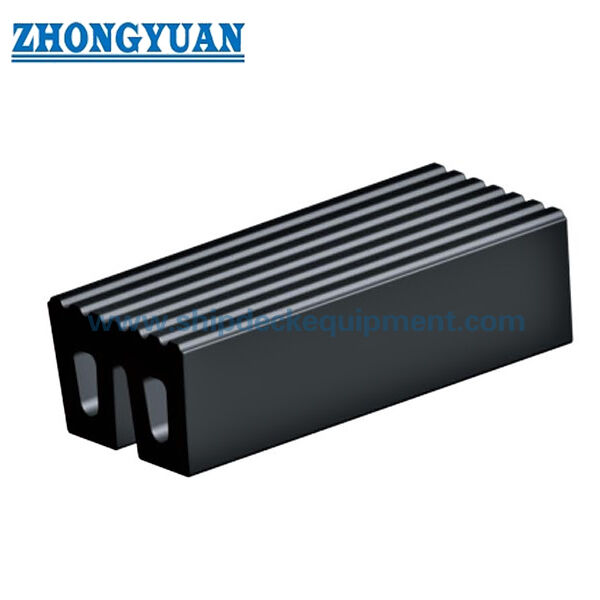

W के आकार का ठोस रबर निकाय ∙ दो माउंटिंग पैर ∙ चौड़ा संपर्क मुकुट ∙ अनुदैर्ध्य संपर्क खांचे / पसलियों ∙ लम्बी माउंटिंग स्लॉट ∙ परियोजना विशिष्ट फिक्सिंग बोल्ट और समर्थन संरचना ∙

डब्ल्यू फेंडर का प्रयोग जहाज पर लगाए जाने वाले टगबोट फेंडर के रूप में किया जाता है और उन्हें पूर्ण बोव/साइड सुरक्षा व्यवस्था में बेलनाकार या डी-प्रोफाइल फेंडर के साथ जोड़ा जा सकता है।पृष्ठ W प्रोफाइल को एक केय-साइड लिफ्टिंग डिवाइस या एक टोलिंग घटक के रूप में नहीं मानता है.

मुख्य तकनीकी विनिर्देश:

चयन और जांच गाइड

चरण 1 ️ टगबोट/वर्कबोट के आगे, आगे या पीछे की व्यवस्था और आवश्यक संरक्षित संपर्क क्षेत्र प्रदान करें।

चरण 2 उपलब्ध पतवार स्थान, संपर्क ज्यामिति और मौजूदा प्रतिस्थापन आयामों में से W प्रोफाइल आकार और इकाई लंबाई का चयन करें।

चरण 3 ️ यंत्र के लिए फिक्सिंग स्लॉट लेआउट, समर्थन संरचना, बोल्ट व्यवस्था और संक्षारण सुरक्षा की पुष्टि करें।

चरण 4 ️ आवश्यक डिजाइन संपर्क भार/ऊर्जा आधार प्रदान करें और बताएं कि क्या आपूर्ति के दायरे में एक प्रदर्शन परीक्षण या गणना शामिल की जानी चाहिए।

चरण 5 ️ मात्रा, पोत की ओर की व्यवस्था, चित्र, निरीक्षण/दस्तावेज के दायरे और वितरण के गंतव्य की पुष्टि करें।

मुख्य इंजीनियरिंग लाभ

• चौड़ी खाई वाला संपर्क मुखौटा टग और वर्कबोट के धनुष/स्टर्न पर बार-बार धक्का संपर्क के लिए उपयुक्त है।
• दो पैरों वाला प्रोफ़ाइल एक सुरक्षित पोत-साइड माउंटिंग व्यवस्था प्रदान करता है जबकि रबर मुकुट को संपर्क के तहत विकृत करने की अनुमति देता है।
• कई अनुभाग ज्यामिति और लंबाई प्रत्येक आकार के लिए एक अलग वेबपेज बनाने के बिना नए निर्माण और प्रतिस्थापन प्रतिष्ठानों का समर्थन करती है।
• डब्लू-प्रोफाइल फेंडर्स को पूर्ण टगबोट सुरक्षा लेआउट में बेलनाकार और डी-प्रकार के साइड/बॉव फेंडर्स के साथ एकीकृत किया जा सकता है।

स्थापना और सिस्टम इंटरफ़ेस

फेंडर एक प्रबलित पोत पक्ष समर्थन के लिए bolted है। अंतिम बोल्ट आकार, स्लॉट ज्यामिति, समर्थन प्लेट,पतवार डालने/डबलर की व्यवस्था और संक्षारण सुरक्षा को पोत के ड्राइंग और गणना किए गए स्थानीय भार द्वारा परिभाषित किया जाता हैस्थापित प्रोफाइल के पास पर्याप्त रिक्त स्थान होना चाहिए ताकि वह आसन्न स्टीलवर्क के साथ कठोर संपर्क के बिना विकृत हो सके।

निरीक्षण और प्रलेखन

मूल गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर के भौतिक गुणों का परीक्षण शामिल है।जब एक परिमाणित प्रतिक्रिया बल/ऊर्जा अवशोषण तालिका सहमत उत्पाद विनिर्देश का हिस्सा है, निर्धारित परीक्षण स्थितियों में गारंटीकृत प्रदर्शन को सत्यापित करने के लिए परियोजना आईटीपी में पूर्ण पैमाने पर संपीड़न परीक्षण शामिल किया जा सकता है।

पीआईएएनसी फेंडर दिशानिर्देश 2024 (मार्कॉम डब्ल्यूजी 211) को फेंडर-सिस्टम डिजाइन, निर्माण और परीक्षण सिद्धांतों के लिए वर्तमान इंजीनियरिंग संदर्भ के रूप में उपयोग किया जाता है।तीसरे पक्ष के साक्ष्य और वर्ग प्रलेखन केवल तब कहा जाता है जब संबंधित दायरे पर सहमति और प्रलेखित किया गया हो.

आवेदन

बंदरगाह टगबोट्स. एस्कॉर्ट टगबोट्स. पुशबोट्स. वर्कबोट्स. पोत के धनुष संरक्षण.

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या W प्रकार मुख्य रूप से एक टगबोर्ड फेंडर है?और वर्तमान अंतरराष्ट्रीय टगबोट-फेंडर प्रथा भी पूव और पोर्न व्यवस्थाओं में डब्ल्यू प्रोफाइल का उपयोग करती है.

Q2: क्या आयामी तालिका का उपयोग प्रतिक्रिया/ऊर्जा तालिका के रूप में किया जा सकता है? ️ नहीं। आयाम और सत्यापित प्रदर्शन अलग-अलग इंजीनियरिंग डेटासेट हैं।संख्यात्मक प्रदर्शन एक अनुमोदित प्रदर्शन तालिका या परीक्षण से आना चाहिए.

Q3: क्या W फेंडर्स को बेलनाकार फेंडर्स के साथ जोड़ा जा सकता है? ️ हाँ, एक टगबोट सुरक्षा प्रणाली जहाज की व्यवस्था के अनुसार आगे, पुर्न और साइड स्थानों पर अलग-अलग प्रोफाइल का उपयोग कर सकती है।
