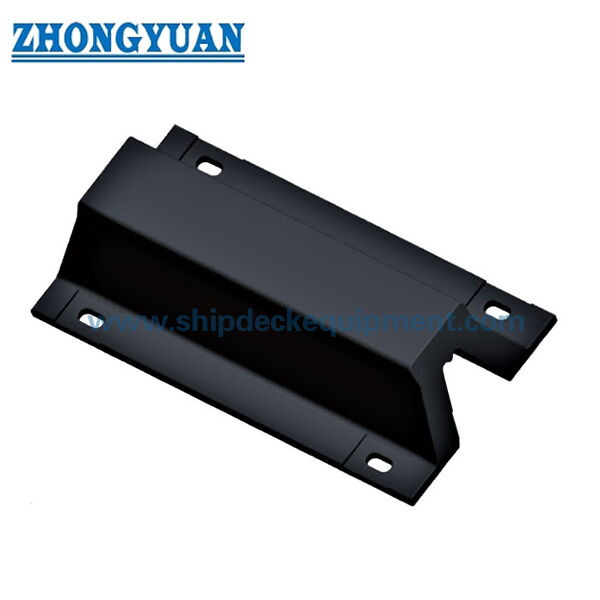

पोर्ट्स और मरीन टर्मिनलों के लिए सुपर आर्क रबर फेंडर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | एसए | लागू: | घाट के किनारे, गोदी के किनारे |
|---|---|---|---|
| प्रमाणन: | CCS, BV, ABS and SGS | ||
| प्रमुखता देना: | एसए समुद्री रबड़ फेंडर,क्वायसाइड समुद्री रबड़ फेंडर,डॉकसाइड सुपर आर्क रबड़ फेंडर |
||
उत्पाद विवरण
बंदरगाहों और समुद्री टर्मिनलों के लिए सुपर आर्क रबर फेंडर
उत्पाद का अवलोकन
बंदरगाहों और समुद्री टर्मिनलों के लिए सुपर आर्क रबर फेंडर एक-टुकड़ा फिक्स्ड समुद्री रबर फेंडर है जिसे कै, डॉक और बर्थ संरचनाओं पर सीधे माउंट करने के लिए डिज़ाइन किया गया है।इसकी चाप के आकार का शरीर लंगर लगाने के भार के तहत संकुचित होता है ताकि पोत की ऊर्जा को अवशोषित किया जा सके जबकि संबंधित प्रतिक्रिया बल को सहायक संरचना में प्रेषित किया जा सके.
आपूर्ति की गई श्रृंखला 250 से 800 मिमी तक नाममात्र फेंडर ऊंचाइयों और 1,000 से 2,000 मिमी तक चयनित इकाई लंबाई को कवर करती है। दो प्रकाशित प्रदर्शन समूह उपलब्ध हैंःHR (उच्च प्रतिक्रिया) और SR (मानक प्रतिक्रिया)कैटलॉग प्रतिक्रिया बल और ऊर्जा अवशोषण 52.5% और 55% संपीड़न पर प्रदान करता है, जिससे फेंडर का आकार,लंबाई और प्रदर्शन समूह को बर्थ ऊर्जा और अनुमेय प्रतिक्रिया आवश्यकताओं के अनुरूप किया जाना है.
त्वरित विनिर्देश
- उत्पाद का प्रकारः एक टुकड़ा आर्क के आकार का फिक्स्ड समुद्री रबर फेंडर
- आपूर्ति की गई नाममात्र ऊंचाई सीमाः 250×800 मिमी
- आपूर्ति की गई इकाई की लंबाईः फेंडर की ऊंचाई के आधार पर 1,000-2,000 मिमी
- प्रकाशित प्रदर्शन समूहः उच्च प्रतिक्रिया।
- प्राथमिक प्रकाशित संपीड़न बिंदुः 52.5% अतिरिक्त प्रदर्शन संदर्भः 55%
- कैटलॉग प्रदर्शन सहिष्णुताः ±10%
- स्थापना का रूप: परियोजना-विशिष्ट लंगर और सुदृढीकरण डिजाइन के साथ कोठरी संरचना पर सीधे बोल्ट से माउंट करना।
रबर सामग्री को ठोस फेंडर के भौतिक गुणों की पुष्टि की गई विशिष्टता के अनुसार नियंत्रित किया जाता है, जिसमें तन्यता शक्ति ≥16 एमपीए, टूटने पर बढ़ाव ≥400% शामिल है,कठोरता ≤78 शोर ए और संपीड़न सेट ≤30%, लागू आईएसओ परीक्षण विधियों के साथ।
संरचना और फेंडर प्रणाली विन्यास
One-piece moulded and vulcanized rubber arch body | broad mounting feet | direct rubber contact face | elongated fixing openings / bolt positions according to the supplied geometry | anchor and head-bolt interface to the berth structure.
आर्क ज्यामिति मानक रबर-सामने के विन्यास के लिए एक फ्रंट पैनल की आवश्यकता के बिना एक कॉम्पैक्ट प्रत्यक्ष-माउंट व्यवस्था प्रदान करती है। अंतिम लंगर आकार, सामग्री, एम्बेडिंग,किनारे की दूरी और समर्थन सुदृढीकरण चयनित फेंडर प्रदर्शन और परियोजना विशिष्ट बर्थ संरचना से निर्धारित किया जाता है.
मुख्य तकनीकी विनिर्देश:
| SAHX L के प्रकार | H | L | मैं | बी | ब् | बी2 | c | d | e | f | h | पी | s | n |
| SA250X1000 | 250 | 1000 | 1000 | 164 | 500 | 410 | 70 | 32 | 90 | ) 25 | 27.5 | 620 | 160 | 2 |
| SA300X1000 | 300 | 1000 | 1150 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 870 | 195 | 1 |
| SA300XI500 | 300 | 1500 | 1650 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 685 | J95 | 2 |
| SA300X2000 | 300 | 2000 | 2150 | 225 | 600 | 490 | 137.5 | 35 | 105 | 140 | 33 | 625 | 195 | 3 |
| SA400X1000 | 400 | 1000 | 1200 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 900 | 260 | 1 |
| SA400X1500 | 400 | 1500 | 1700 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 700 | 260 | 2 |
| SA400 X 2000 | 400 | 2000 | 2200 | 300 | 800 | 670 | 147.5 | 41 | 120 | 165 | 40 | 635 | 260 | 3 |
| SA500X 1000 | 500 | 1000 | 1250 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 930 | 325 | 1 |
| SA500X1500 | 500 | 1500 | 1750 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 715 | 325 | 2 |
| SA500X2000 | 500 | 2000 | 2250 | 375 | 1000 | 840 | 157.5 | 47 | 140 | 180 | 45 | 645 | 325 | 3 |
| SA600X1000 | 600 | 1000 | 1300 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 960 | 390 | 1 |
| SA600X1500 | 600 | 1500 | 1800 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 730 | 390 | 2 |
| SA600 X 2000 | 600 | 2000 | 2300 | 450 | 1200 | 1010 | 167.5 | 50 | 160 | 195 | 54 | 655 | 390 | 3 |
| SA800X1000 | 800 | 1000 | 1400 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 1040 | 520 | 1 |
| SA800X1500 | 800 | 1500 | 1900 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 770 | 520 | 2 |
|
प्रकार एएचएक्सएल |
उच्च प्रतिक्रिया बल | एसआर मानक प्रतिक्रिया बल | सहिष्णुता % |
||||||
| 52. 50% | ५५% | 52. 50% | ५५% | ||||||
|
प्रतिक्रिया बल |
ऊर्जा अवशोषण |
प्रतिक्रिया बल |
ऊर्जा अवशोषण |
प्रतिक्रिया बल (KN) |
ऊर्जा अवशोषण (केजे) |
प्रतिक्रिया बल (KN) |
ऊर्जा अवशोषण (केजे) |
||
| SA250X 1000 | 203.3 | 18.2 | 282.8 | 19.1 | 168.1 | 15.7 | 233.3 | 17.1 | ±10 |
| SA300X 1000 | 244 | 30.4 | 339.1 | 32.3 | 201.9 | 25.5 | 280.3 | 27.4 | |
| SA300X 1500 | 366.5 | 45.6 | 508.6 | 49 | 320.8 | 38.2 | 420.4 | 41.2 | |
| SA300X2000 | 488 | 60.8 | 678.2 | 64.7 | 403.8 | 51 | 560.6 | 54.9 | |
| SA400X 1000 | 325.4 | 54.9 | 451.8 | 58.8 | 269.5 | 45.1 | 374.3 | 48 | |
| SA400X 1500 | 488 | 82.3 | 678 | 88.2 | 404 | 67.6 | 561.5 | 72 | |
| SA400X2000 | 650.8 | 109.8 | 903.6 | 117.6 | 539 | 90.2 | 748.6 | 96 | |
| SA500X 1000 | 406.7 | 85.3 | 564.5 | 91.1 | 337.1 | 70.6 | 468.4 | 75.5 | |
| SA500X 1500 | 610 | 128 | 846.7 | 137 | 505.7 | 105.9 | 702.5 | 113.3 | |
| SA500X2000 | 813.4 | 170.5 | 1129 | 182.3 | 647.3 | 141.1 | 936.8 | ) 51।0 | |
| SA600X 1000 | 488 | 123.5 | 678.2 | 132.2 | 403.8 | 101.9 | 560.6 | 108.8 | |
| SA600X 1500 | 732 | 185.2 | 1017.3 | 198.5 | 605.6 | 152.9 | 840.8 | 163.2 | |
| SA600X2000 | 976.1 | 247 | 1356.3 | 264.6 | 807.5 | 203.8 | 1121.1 | 217.6 | |
| SA800X 1000 | 650.7 | 218.5 | 903.6 | 234.2 | 539 | 181.3 | 748.7 | 194 | |
| SA800X 1500 | 976.1 | 328.3 | 1355.4 | 351.3 | 808.5 | 272 | 1123.1 | 291 | |
चयन और जांच गाइड
चरण 1 ️ लंगर और पोत की आवश्यकता को परिभाषित करें: पोत के प्रकार और आकार सीमा, लंगर की व्यवस्था, डिजाइन लंगर की ऊर्जा और अनुमत प्रतिक्रिया बल प्रदान करें।
चरण 2 फेंडर ऊंचाई, लंबाई और प्रदर्शन समूह का चयन करेंः प्रकाशित 52.5% डेटा और उपलब्ध एचआर या एसआर समूह का उपयोग करके आवश्यक ऊर्जा/प्रतिक्रिया लिफाफे का मिलान करें।
चरण 3: संरचनात्मक इंटरफेस की पुष्टि करें: कैय/डॉक ड्राइंग, कंक्रीट या स्टील समर्थन की स्थिति, उपलब्ध स्थापना स्थान और आवश्यक लंगर व्यवस्था प्रदान करें।
चरण 4 ️ परिचालन और सत्यापन की शर्तों की पुष्टि करेंः राज्य डिजाइन तापमान, लंगर कोण/गति धारणाएं, आवश्यक आईटीपी, पूर्ण पैमाने पर प्रदर्शन सत्यापन और प्रलेखन का दायरा।
चरण 5 मात्रा, वितरण गंतव्य, अपेक्षित वितरण तिथि और किसी भी प्रतिस्थापन/विनिमय आवश्यकताओं की पुष्टि करें।
मुख्य इंजीनियरिंग लाभ
- एक-टुकड़ा आर्क ज्यामिति अपेक्षाकृत कुछ सिस्टम घटकों के साथ एक कॉम्पैक्ट प्रत्यक्ष-माउंट फेंडर व्यवस्था प्रदान करता है।
- एक ही नाममात्र ऊंचाई के लिए कई आपूर्ति की गई लंबाई प्रत्येक लंबाई के लिए अलग-अलग पतले उत्पाद पृष्ठों के निर्माण के बिना ऊर्जा/प्रतिक्रिया क्षमता को लंगर की आवश्यकताओं के अनुरूप करने की अनुमति देती है।
- एचआर और एसआर प्रदर्शन समूह एक ही आयामी परिवार के भीतर दो व्यावहारिक प्रतिक्रिया/ऊर्जा विकल्प प्रदान करते हैं।
- मेहराब प्रोफाइल स्थिर बर्थों के लिए उपयुक्त है जहां सामान्य संपीड़न भार के साथ-साथ कतरन घटकों और तिरछी पोत संपर्क पर विचार किया जाना चाहिए।
स्थापना और सिस्टम इंटरफ़ेस
सुपर आर्क फेंडर को सीधे माउंटिंग पैरों के माध्यम से बर्थ सपोर्ट स्ट्रक्चर पर बोल्ट किया जाता है।स्थापना रिक्त स्थान को रबर शरीर को आसन्न स्टीलवर्क से हस्तक्षेप के बिना संपीड़ित और पुनर्प्राप्त करने की अनुमति देनी चाहिए, कंक्रीट प्रक्षेपण या पड़ोसी fenders.
आरएमसी संरचनाओं के लिए, संरचनात्मक सत्यापन के अधीन कास्ट-इन या उपयुक्त पोस्ट-इंस्टॉल किए गए एंकरों का उपयोग किया जा सकता है। अंतिम एंकर आकार, सामग्री, संक्षारण सुरक्षा, एम्बेडमेंट गहराई,किनारे की दूरी, बोल्ट की दूरी और स्थानीय सुदृढीकरण चयनित फेंडर प्रदर्शन, समर्थन की स्थिति और अनुमोदित परियोजना जीए / एंकर लेआउट से निर्धारित होते हैं।एक ही सार्वभौमिक लंगर आकार प्रत्येक फेंडर ग्रेड या बर्थ के लिए लागू नहीं किया जाना चाहिए.
निरीक्षण और प्रलेखन
मूल गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर के भौतिक गुणों का परीक्षण शामिल है।पूर्ण पैमाने पर संपीड़न/प्रदर्शन सत्यापन को परिभाषित परीक्षण स्थितियों में सहमत प्रतिक्रिया बल और ऊर्जा अवशोषण आवश्यकताओं की पुष्टि करने के लिए परियोजना आईटीपी में शामिल किया जा सकता है.
पीआईएएनसी फेंडर दिशानिर्देश 2024 (मार्कॉम डब्ल्यूजी211) को फेंडर-सिस्टम डिजाइन, निर्माण और परीक्षण सिद्धांतों के लिए वर्तमान इंजीनियरिंग संदर्भ के रूप में उपयोग किया जाता है।प्रकार स्वीकृति, तीसरे पक्ष के साक्ष्य या वर्ग प्रमाणन का उल्लेख केवल तभी किया जाता है जब संबंधित दायरे पर सहमति और दस्तावेज किया गया हो।
आवेदन
RoRo बर्थ्स सामान्य कार्गो बर्थ्स काम नाव बंदरगाहों बार और टग बर्थ्स के किनारे और डॉक के किनारे सामान्य बर्थिंग
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: एचआर और एसआर सुपर आर्क फेंडर्स का चयन कैसे किया जाना चाहिए?फिर परियोजना के लिए परिचालन सुधारों और संरचनात्मक भारों का सत्यापन करें.
Q2: एक ही फेंडर ऊंचाई को विभिन्न लंबाई में क्यों दिया जाता है? ️ लंबाई कुल रबर मात्रा और इसलिए प्रकाशित प्रतिक्रिया/ऊर्जा क्षमता को बदलती है।केवल ऊंचाई के बजाय आवश्यक प्रदर्शन और उपलब्ध बर्थ लेआउट से लंबाई का चयन करें.
Q3: किस निरीक्षण दस्तावेज को निर्दिष्ट किया जा सकता है? ️ आदेश आईटीपी सामग्री परीक्षण रिकॉर्ड, आयामी निरीक्षण, पूर्ण पैमाने पर प्रदर्शन सत्यापन,यदि आवश्यक हो तो निर्माता दस्तावेज और तीसरे पक्ष के साक्ष्य.
