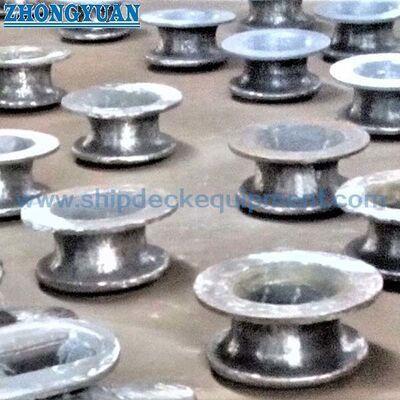

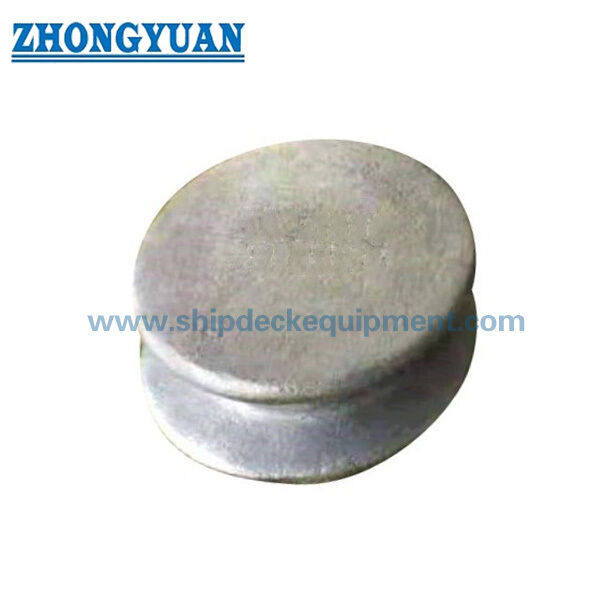

कास्टिंग स्टील 6 "8" 10 "समुद्री बटन चॉक एएसटीएम ए 27-70-36 शिप मूरिंग उपकरण

कास्ट स्टील बटन चोक6", 8" और 10"∙∙ एएसटीएम ए 27-70-36 अंतर्देशीय बैरगेड के लिए

उत्पाद का अवलोकन

6", 8", और 10" कास्ट स्टील बटन चोक डेक वेल्डेड लाइन-रिटेनिंग फिटिंग हैं जो अंतर्देशीय बैरगे, टोबोट, वर्कबोट और अन्य उत्तरी अमेरिकी शैली के नदी पोत व्यवस्थाओं के लिए विकसित किए गए हैं।एक पारंपरिक खुले या बंद चॉक के विपरीत जो एक उद्घाटन के माध्यम से एक लाइन का मार्गदर्शन करता है, एक बटन चॉक का उपयोग मुख्य रूप से टो-मेकिंग, शिफ्टिंग और बारज मोर्निंग ऑपरेशन के दौरान एक लंगर लाइन या तार के आंख को प्राप्त करने और बनाए रखने के लिए किया जाता है।

तीनों मॉडल ASTM A27/A27M ग्रेड 70-36 कास्ट स्टील का उपयोग करते हैं और उनके नाममात्र आकार 6", 8" और 10" के हैं। चयन लाइन या तार आंख ज्यामिति, इच्छित भार आधार पर आधारित होना चाहिए,डेक का लेआउट, वेल्डिंग इंटरफेस, और स्थानीय डेक सुदृढीकरण। आपूर्ति आयाम और वजन प्रारंभिक चयन और बोली का समर्थन,लेकिन अंतिम उत्पादन ड्राइंग और पोत संरचनात्मक समीक्षा स्थापना को नियंत्रित करना चाहिए.

त्वरित विनिर्देश

• उत्पाद का प्रकारः डाली हुई स्टील के बटन चोक → डिक फिटिंग, जो अंतर्देशीय बैरगेज की टो-अप और लंगर लगाने के दौरान लाइन या तार के आंख को पकड़ने के लिए है।
• प्राथमिक बाजार और पोत का प्रकारः उत्तरी और दक्षिण अमेरिकी अंतर्देशीय जलमार्ग → आम तौर पर बैग, कार्ययात्रियों, टो-बोट और नदी सेवा जहाजों के लिए निर्दिष्ट।
• नाममात्र आकार सीमाः 6", 8", और 10" → तीन सामान्य डेक हार्डवेयर आकार 38 से 144 पाउंड तक के अनुमानित वजन के साथ।
• सामग्रीः एएसटीएम ए 27/ए 27 एम ग्रेड 70-36 कास्ट स्टील → गर्मी से इलाज और यांत्रिक रूप से परीक्षण कार्बन स्टील कास्टिंग ग्रेड।
• स्थापनाः डेक संरचना के लिए वेल्डेड → वेल्ड प्रक्रिया, वेल्ड-जोन तैयारी, डेक सुदृढीकरण, और भार दिशा के लिए जहाज-विशिष्ट पुष्टि की आवश्यकता है।
• लाइन इंटरफेसः बटन सिर और गला → उत्पाद को बोलार्ड या लिफ्टिंग पॉइंट के रूप में वर्णित किए बिना एक लाइन या तार आंख को बरकरार रखता है।
• सतह की स्थितिः कास्ट/अनपेंट वेल्ड-रेडी आपूर्ति या निर्दिष्ट ब्लास्ट और प्राइम फिनिश → कोटिंग अनुक्रम को शिपयार्ड वेल्डिंग के साथ समन्वित किया जाना चाहिए।
• निरीक्षण विकल्पः परियोजना के दायरे और स्वीकृति मानदंडों के अनुसार सामग्री प्रमाणन, MT, RT और सहमत पुल-लोड परीक्षण उपलब्ध हैं।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: आवश्यक बटन चॉक मॉडल की पुष्टि करें: 6", 8", या 10", और पोत या बैज डेक व्यवस्था का चित्र प्रदान करें।

चरण 2: लाइन या तार के प्रकार, आंख के आकार, नियोजित टो मेकअप या लंगर लगाने के उपयोग, लीड दिशा और परियोजना डिजाइन भार आधार की पुष्टि करें।

चरण 3: डेक स्थापना की स्थिति, बटन सिर के चारों ओर उपलब्ध रिक्ति, डेक प्लेट मोटाई, सुदृढीकरण और शिपयार्ड वेल्ड विवरण की पुष्टि करें।

चरण 4: ASTM A27/A27M ग्रेड 70-36 सामग्री, गर्मी उपचार रिकॉर्ड, सामग्री प्रमाण पत्र, और किसी भी वर्ग या मालिक निरीक्षण आवश्यकता की पुष्टि करें।

चरण 5: समाप्ति की पुष्टि करेंः कास्ट/अनपेंट वेल्ड-रेडी स्थिति, सा 2.5 ब्लास्टिंग प्लस एपॉक्सी दुकान प्राइमर, गैल्वेनाइज्ड फिनिश, पॉलिश स्टेनलेस स्टील विकल्प, या परियोजना कोटिंग सिस्टम।

चरण 6: मात्रा, आवश्यक प्रमाण पत्र और परीक्षण का दायरा, वितरण का गंतव्य, आवश्यक वितरण समय और यदि उपलब्ध हो तो चित्र या संदर्भ फोटो प्रदान करें।

संरचना

कास्ट स्टील बटन बॉडी ∙ ओवरहिंगिंग हेड ∙ लाइन-रिटेनिंग गला ∙ गोल लाइन-संपर्क सतह ∙ डेक वेल्डेड बेस ∙ नियंत्रित वेल्ड इंटरफ़ेस ∙ कास्ट या निर्दिष्ट सतह उपचार

कास्टिंग, वेल्डिंग और मोरिंग के फायदे

• बटन ज्यामिति एक लाइन या तार के आंख के लिए उपयुक्त है, जो टो-मेकअप और बारज लंगर ऑपरेशन के दौरान आंख को बैठे रखने में मदद करता है।
• घुमावदार कास्ट सतहों को सिंटैटिक लाइन, फाइबर रस्सी या तार-रस्सी आंखों के साथ तेज स्थानीय संपर्क को कम करने के लिए कपड़े पहने और चिकना किया जा सकता है।
• 6", 8", और 10" रेंज आम अमेरिकी अंतर्देशीय बारज डेक हार्डवेयर प्रथा से मेल खाती है और प्रतिस्थापन या नवनिर्मित परियोजनाओं के लिए व्यावहारिक आकार प्रगति प्रदान करती है।
• एएसटीएम ए२७/ए२७एम ग्रेड ७०-३६ एक गर्मी से इलाज और यांत्रिक रूप से परीक्षण कार्बन स्टील कास्टिंग ग्रेड है;खरीदार और शिपयार्ड अभी भी वास्तविक कास्टिंग और डेक सामग्री के लिए एक उपयुक्त वेल्डिंग प्रक्रिया स्थापित करना चाहिए.
• एक कास्ट या अनपेंट वेल्ड-ज़ोन की स्थिति डेक वेल्डिंग को सरल बना सकती है। यदि दुकान प्राइमर या गैल्वनाइजिंग निर्दिष्ट है, तो वेल्ड-ज़ोन की तैयारी और कोटिंग की मरम्मत उत्पादन से पहले सहमत होनी चाहिए।
• जब आवश्यक हो तो एमटी, आरटी और पुल-लोड परीक्षण की व्यवस्था की जा सकती है, लेकिन विधि, परीक्षण भार, स्वीकृति मानदंड, गवाह की आवश्यकता और प्रमाण पत्र के शब्दों पर आदेश में सहमति होनी चाहिए।
• वेल्डेड बेस सेवा बलों को पोत संरचना में स्थानांतरित करता है; स्थानीय डेक सुदृढीकरण और वेल्ड आकार पोत या शिपयार्ड संरचनात्मक डिजाइन का हिस्सा बने रहते हैं।

कस्टम विशेषताएं

• उत्पाद का प्रकार: कास्ट स्टील बटन चॉक → लाइन-आइज रिटर्निंग डेक फिटिंग के लिए बैरगेट टो मेकअप और लंगर।
• नाममात्र आकारः 6"/8"/10" → रेखा या तार के अनुसार चयन करें, डेक स्थान, और अनुमोदित ड्राइंग।
• सामग्रीः एएसटीएम ए२७/ए२७एम ग्रेड ७०-३६ → कार्बन स्टील का कास्टिंग ग्रेड गर्मी उपचार और यांत्रिक परीक्षण के साथ।
• विशिष्ट पोत अनुप्रयोगः अंतर्देशीय बोट / टोबोट / वर्कबोट → विशेष रूप से अमेरिकी नदी और बोट डेक हार्डवेयर व्यवस्था के लिए प्रासंगिक है।
• स्थापना: डेक वेल्डेड → वेल्ड प्रक्रिया, डेक सुदृढीकरण, और आसपास के क्लीयरेंस को पोत के डिजाइन द्वारा पुष्टि की जानी है।
• सतह उपचारः कास्ट, सा 2.5 ब्लास्ट और एपॉक्सी दुकान प्रीम, गैल्वनाइज्ड, पॉलिश, या अनुकूलित → अंतिम परिष्करण वेल्डिंग और कोटिंग अनुक्रम पर निर्भर करता है।
• निरीक्षणः सामग्री प्रमाण पत्र, एमटी, आरटी और पुल-लोड परीक्षण जैसा कि निर्दिष्ट है → आदेश में शामिल किए जाने के अलावा मानक वितरण के रूप में नहीं माना जाता है।
• लोड रेटिंगः पुष्टि की जानी है → आकार, सामग्री ग्रेड या उत्पाद वजन से कोई SWL, MBL, परीक्षण भार या अनुमेय भार का अनुमान नहीं लगाया गया है।

यह कैसे काम करता है

Line or wire eye is placed over the button head → The eye seats in the recessed throat → Rounded contact surfaces retain and guide the eye during tow make-up or mooring → Service forces pass through the welded base into the reinforced deck structure

आवेदन

अंतर्देशीय बैरगेज टैंक बैरगेज शुष्क कार्गो बैरगेज टो-बोट्स और वर्क-बोट्स पुश-टो और टो-मेकअप व्यवस्थाएं नदी टर्मिनल बैरगेज मरम्मत और प्रतिस्थापन परियोजनाएं समुद्री डेक लंगर स्टेशन

प्रमाणपत्र और लाभ

एबीएस अनुमोदन दस्तावेज, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, एनडीटी रिपोर्ट और गवाह परीक्षण परियोजना आवश्यकता, आदेश दायरे के अनुसार व्यवस्थित किए जा सकते हैं,और लागू वर्ग अनुमोदन प्रक्रियाउद्धरण से पहले प्रमाणपत्र की उपलब्धता की पुष्टि की जानी चाहिए।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 6", 8", या 10" बटन चॉक का चयन कैसे किया जाए?

उत्तर 1: मॉडल का चयन लाइन या तार के आकार, सेवा व्यवस्था, डेक स्थान, लीड दिशा, परियोजना डिजाइन लोड और अनुमोदित पोत ड्राइंग के अनुसार करें।केवल नाममात्र आकार भार चयन का पूर्ण आधार नहीं है.

Q2: क्या नाममात्र आकार या उत्पाद वजन SWL है?

A2: नहीं. 6", 8", और 10" पदनाम मॉडल और गले ज्यामिति का वर्णन करते हैं, जबकि सूचीबद्ध वजन हैंडलिंग और फ्रेट संदर्भ के लिए है. SWL, MBL, अनुमेय भार,और परीक्षण भार को एक अनुमोदित भार आधार और संरचनात्मक गणना के बिना निष्कर्ष नहीं निकाला जाना चाहिए.

Q3: क्या डेक वेल्डिंग से पहले बटन चॉक को पेंट किया जाना चाहिए?

A3: अमेरिकी बैज हार्डवेयर को अक्सर वेल्ड इंटरफेस पर वेल्ड या अनपेंट के रूप में आपूर्ति की जाती है ताकि शिपयार्ड वेल्डिंग का समर्थन किया जा सके।लेकिन वेल्ड-ज़ोन मास्किंग, हटाने और कोटिंग की मरम्मत के लिए शिपयार्ड के साथ समझौता किया जाना चाहिए।
