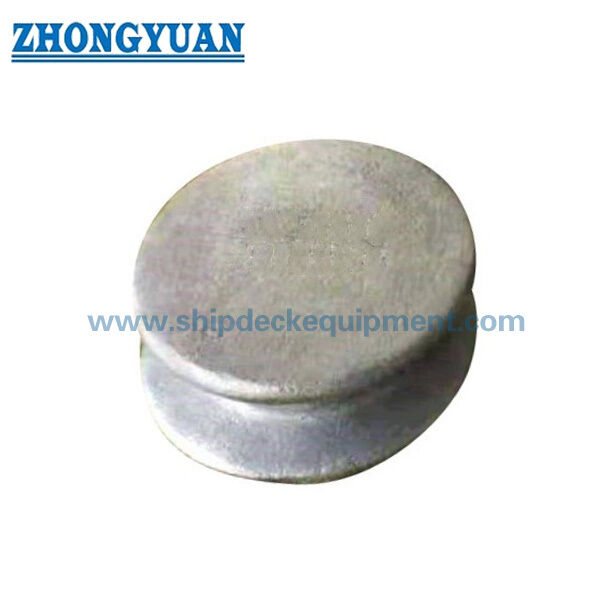

6", 8" और 10" कास्ट स्टील बटन चॉक बार और कार्य नौकाओं के लिए।
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | कील | आयाम(इंच): | बटन चॉक्स (6”, 8”, 9”, 9-1/2”, 10”, 11”); ओपन चॉक्स (4"x8", 5"x11", 6"x12&q |
|---|---|---|---|
| सामग्री ग्रेड: | माइल्ड स्टील प्लेट (फैब्रिकेटेड एक), एएसटीएम ए27-70-36 कास्ट स्टील, कास्टिंग स्टेनलेस स्टील, स्टेनले | गुणवत्ता नियंत्रण: | कास्टिंग के लिए हीट ट्रीटमेंट, रेडियोग्राफिक जांच (आरटी), चुंबकीय परीक्षण (एमटी), पुल लोड टेस्ट |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | प्रमाणपत्र: | सीसीएस/बीवी/एलआर/एबीएस/डीएनवी-जीएल |
| प्रमुखता देना: | माइल्ड स्टील मरीन चॉक,सीसीएस मरीन चॉक,ए27-70-36 शिप मूरिंग इक्विपमेंट |
||
उत्पाद विवरण
6", 8" और 10" कास्ट स्टील बटन चॉक, बार्ज और वर्कबोट के लिए | ASTM A27 ग्रेड 70-36
उत्पाद अवलोकन
6", 8", और 10" कास्ट स्टील बटन चॉक डेक-वेल्डेड लाइन-रिटेनिंग फिटिंग हैं जो इनलैंड बार्ज, टोबोट, वर्कबोट और अन्य उत्तरी अमेरिकी-शैली की नदी जहाजों के लिए विकसित की गई हैं। एक पारंपरिक खुले या बंद चॉक के विपरीत जो एक उद्घाटन के माध्यम से एक लाइन का मार्गदर्शन करता है, एक बटन चॉक का उपयोग मुख्य रूप से टो मेक-अप, शिफ्टिंग और बार्ज मोअरिंग संचालन के दौरान एक मोअरिंग लाइन या तार की आंख को प्राप्त करने और बनाए रखने के लिए किया जाता है।
तीन मॉडल ASTM A27/A27M ग्रेड 70-36 कास्ट स्टील का उपयोग करते हैं और उनके नाममात्र आकार 6", 8", और 10" हैं। चयन लाइन या तार की आंख ज्यामिति, इच्छित लोड आधार, डेक लेआउट, वेल्डिंग इंटरफ़ेस और स्थानीय डेक सुदृढीकरण पर आधारित होना चाहिए। आपूर्ति किए गए आयाम और वजन प्रारंभिक चयन और कोटेशन का समर्थन करते हैं, लेकिन अंतिम उत्पादन ड्राइंग और जहाज संरचनात्मक समीक्षा स्थापना को नियंत्रित करनी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: कास्ट स्टील बटन चॉक → इनलैंड बार्ज टो मेक-अप और मोअरिंग के दौरान लाइन या तार की आंख को बनाए रखने के लिए डेक फिटिंग।
- प्राथमिक बाजार और जहाज का प्रकार: उत्तरी और दक्षिण अमेरिकी इनलैंड जलमार्ग → आमतौर पर बार्ज, वर्कबोट, टोबोट और नदी-सेवा जहाजों के लिए निर्दिष्ट।
- नाममात्र आकार सीमा: 6", 8", और 10" → तीन सामान्य डेक-हार्डवेयर आकार, लगभग 38 से 144 पाउंड वजन के साथ।
- सामग्री: ASTM A27/A27M ग्रेड 70-36 कास्ट स्टील → हीट-ट्रीटेड और यांत्रिक रूप से परीक्षण किया गया कार्बन स्टील कास्टिंग ग्रेड।
- स्थापना: डेक संरचना में वेल्डेड → वेल्ड प्रक्रिया, वेल्ड-ज़ोन तैयारी, डेक सुदृढीकरण, और लोड दिशा के लिए जहाज-विशिष्ट पुष्टि की आवश्यकता होती है।
- लाइन इंटरफ़ेस: बटन हेड और रिसेस्ड थ्रोट → उत्पाद को बोलार्ड या लिफ्टिंग पॉइंट के रूप में वर्णित किए बिना लाइन या तार की आंख को बनाए रखता है।
- सतह की स्थिति: एज़-कास्ट/अनपेंटेड वेल्ड-रेडी सप्लाई या निर्दिष्ट ब्लास्टेड और प्राइम्ड फिनिश → कोटिंग अनुक्रम को शिपयार्ड वेल्डिंग के साथ समन्वयित किया जाना चाहिए।
- निरीक्षण विकल्प: सामग्री प्रमाणन, एमटी, आरटी, और सहमत पुल-लोड परीक्षण → परियोजना के दायरे और स्वीकृति मानदंडों के अनुसार उपलब्ध।
मुख्य तकनीकी पैरामीटर
| विवरण | प्रकार | आयाम इंच इंच (मिमी) |
वजन | |||||||
| ए | बी | सी | डी | ई | एफ | जी | एच | एलबीएस (किलोग्राम) |
||
| बटन चॉक | 6" | 6" | 8-1/2" | 12" | 4-1/8" | 1-1/8" | 3/4" | 3/4" | 1/2" | 38 |
| 152 | 216 | 305 | 181 | 105 | 89 | 19 | 13 | 17 | ||
| 8" | 8-3/5" | 12-1/2" | 13" | 5-3/4" | 2" | 3/8" | 7/8" | 3/4" | 75 | |
| 218 | 318 | 330 | 146 | 51 | 10 | 22 | 19 | 34 | ||
| 10" | 10" | 15" | 17" | 8-1/2" | एन/ए | 1/2" | 1" | 5/8" | 144 | |
| 254 | 381 | 432 | 216 | 13 | 25 | 16 | 65 | |||
चयन और पूछताछ गाइड
चरण 1: आवश्यक बटन चॉक मॉडल की पुष्टि करें: 6", 8", या 10", और जहाज या बार्ज डेक व्यवस्था ड्राइंग प्रदान करें।
चरण 2: लाइन या तार का प्रकार, आंख का आकार, इच्छित टो मेक-अप या मोअरिंग उपयोग, लीड दिशा, और परियोजना डिजाइन लोड आधार की पुष्टि करें।
चरण 3: डेक स्थापना स्थिति, बटन हेड के आसपास उपलब्ध निकासी, डेक प्लेट की मोटाई, सुदृढीकरण, और शिपयार्ड वेल्ड विवरण की पुष्टि करें।
चरण 4: ASTM A27/A27M ग्रेड 70-36 सामग्री, हीट-ट्रीटमेंट रिकॉर्ड, सामग्री प्रमाण पत्र, और किसी भी वर्ग या मालिक निरीक्षण आवश्यकता की पुष्टि करें।
चरण 5: फिनिश की पुष्टि करें: एज़-कास्ट/अनपेंटेड वेल्ड-रेडी स्थिति, Sa 2.5 ब्लास्टिंग प्लस एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड फिनिश, पॉलिश स्टेनलेस स्टील विकल्प, या परियोजना कोटिंग सिस्टम।
चरण 6: मात्रा, आवश्यक प्रमाण पत्र और परीक्षण दायरा, वितरण गंतव्य, आवश्यक वितरण समय, और ड्राइंग या संदर्भ फोटो यदि उपलब्ध हो, प्रदान करें।
संरचना
कास्ट स्टील बटन बॉडी | ओवरहैंगिंग हेड | लाइन-रिटेनिंग थ्रोट | गोल लाइन-संपर्क सतह | डेक-वेल्डेड बेस | नियंत्रित वेल्ड इंटरफ़ेस | एज़-कास्ट या निर्दिष्ट सतह उपचार
कास्टिंग, वेल्डिंग और मोअरिंग लाभ
- बटन ज्यामिति लाइन या तार की आंख के लिए उपयुक्त है, जो टो मेक-अप और बार्ज मोअरिंग संचालन के दौरान आंख को सीट पर रखने में मदद करती है।
- गोल कास्ट सतहों को सिंथेटिक लाइन, फाइबर रस्सी, या वायर-रोप आंखों के साथ तेज स्थानीय संपर्क को कम करने के लिए ड्रेस और चिकना किया जा सकता है।
- 6", 8", और 10" रेंज सामान्य अमेरिकी इनलैंड बार्ज डेक-हार्डवेयर अभ्यास से मेल खाती है और प्रतिस्थापन या नए निर्माण परियोजनाओं के लिए एक व्यावहारिक आकार प्रगति प्रदान करती है।
- ASTM A27/A27M ग्रेड 70-36 एक हीट-ट्रीटेड और यांत्रिक रूप से परीक्षण किया गया कार्बन स्टील कास्टिंग ग्रेड है; खरीदार और शिपयार्ड को अभी भी वास्तविक कास्टिंग और डेक सामग्री के लिए एक उपयुक्त वेल्डिंग प्रक्रिया स्थापित करनी चाहिए।
- एक एज़-कास्ट या अनपेंटेड वेल्ड-ज़ोन स्थिति डेक वेल्डिंग को सरल बना सकती है। यदि शॉप प्राइमर या गैल्वेनाइजिंग निर्दिष्ट है, तो उत्पादन से पहले वेल्ड-ज़ोन तैयारी और कोटिंग मरम्मत पर सहमति होनी चाहिए।
- एमटी, आरटी, और पुल-लोड परीक्षण की व्यवस्था की जा सकती है जब आवश्यक हो, लेकिन विधि, परीक्षण लोड, स्वीकृति मानदंड, गवाह आवश्यकता, और प्रमाण पत्र शब्दांकन पर आदेश में सहमति होनी चाहिए।
- वेल्डेड बेस सेवा बलों को जहाज संरचना में स्थानांतरित करता है; स्थानीय डेक सुदृढीकरण और वेल्ड आकार जहाज या शिपयार्ड संरचनात्मक डिजाइन का हिस्सा बने रहते हैं।
कस्टम विशेषताएँ
- उत्पाद प्रकार: कास्ट स्टील बटन चॉक → बार्ज टो मेक-अप और मोअरिंग के लिए लाइन-आई रिटेनिंग डेक फिटिंग।
- नाममात्र आकार: 6" / 8" / 10" → लाइन या तार की आंख, डेक स्पेस, और स्वीकृत ड्राइंग के अनुसार चुनें।
- सामग्री: ASTM A27/A27M ग्रेड 70-36 → हीट ट्रीटमेंट और मैकेनिकल टेस्टिंग के साथ कार्बन स्टील कास्टिंग ग्रेड।
- विशिष्ट जहाज अनुप्रयोग: इनलैंड बार्ज / टोबोट / वर्कबोट → विशेष रूप से अमेरिकी नदी और बार्ज डेक-हार्डवेयर व्यवस्थाओं के लिए प्रासंगिक।
- स्थापना: डेक वेल्डेड → वेल्ड प्रक्रिया, डेक सुदृढीकरण, और आसपास की निकासी जहाज डिजाइन द्वारा पुष्टि की जानी है।
- सतह उपचार: एज़-कास्ट, Sa 2.5 ब्लास्टेड और एपॉक्सी शॉप प्राइम्ड, गैल्वेनाइज्ड, पॉलिश, या अनुकूलित → अंतिम फिनिश वेल्डिंग और कोटिंग अनुक्रम पर निर्भर करता है।
- निरीक्षण: सामग्री प्रमाण पत्र, एमटी, आरटी, और निर्दिष्ट के रूप में पुल-लोड परीक्षण → मानक डिलीवरेबल के रूप में नहीं माना जाता है जब तक कि आदेश में शामिल न हो।
- लोड रेटिंग: पुष्टि की जानी है → आकार, सामग्री ग्रेड, या उत्पाद वजन से कोई SWL, MBL, परीक्षण लोड, या अनुमेय लोड अनुमानित नहीं है।
यह कैसे काम करता है
लाइन या तार की आंख बटन हेड पर रखी जाती है → आंख रिसेस्ड थ्रोट में बैठ जाती है → गोल संपर्क सतहें टो मेक-अप या मोअरिंग के दौरान आंख को बनाए रखती हैं और मार्गदर्शन करती हैं → सेवा बल वेल्डेड बेस के माध्यम से सुदृढ़ डेक संरचना में गुजरते हैं
अनुप्रयोग
इनलैंड बार्ज | टैंक बार्ज | ड्राई कार्गो बार्ज | टोबोट और वर्कबोट | पुश-टो और टो मेक-अप व्यवस्था | नदी टर्मिनल | बार्ज मरम्मत और प्रतिस्थापन परियोजनाएं | समुद्री डेक मोअरिंग स्टेशन
प्रमाणन और लाभ
एबीएस अनुमोदन प्रलेखन, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, एनडीटी रिपोर्ट, और गवाह परीक्षण परियोजना आवश्यकता, आदेश दायरे, और लागू वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं। कोटेशन से पहले प्रमाण पत्र की उपलब्धता की पुष्टि की जानी चाहिए।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।

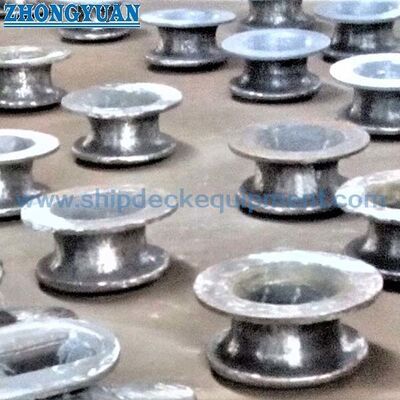

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: 6", 8", या 10" बटन चॉक का चयन कैसे किया जाना चाहिए?
A1: लाइन या तार की आंख के आयामों, सेवा व्यवस्था, डेक स्पेस, लीड दिशा, परियोजना डिजाइन लोड, और स्वीकृत जहाज ड्राइंग के अनुसार मॉडल का चयन करें। केवल नाममात्र आकार लोड-चयन का एक पूर्ण आधार नहीं है।
Q2: क्या नाममात्र आकार या उत्पाद वजन SWL है?
A2: नहीं। 6", 8", और 10" पदनाम मॉडल और थ्रोट ज्यामिति का वर्णन करते हैं, जबकि सूचीबद्ध वजन हैंडलिंग और माल ढुलाई संदर्भ के लिए है। SWL, MBL, अनुमेय लोड, और परीक्षण लोड का अनुमान स्वीकृत लोड आधार और संरचनात्मक गणना के बिना नहीं किया जाना चाहिए।
Q3: क्या डेक वेल्डिंग से पहले बटन चॉक को पेंट किया जाना चाहिए?
A3: अमेरिकी बार्ज हार्डवेयर अक्सर शिपयार्ड वेल्डिंग का समर्थन करने के लिए एज़-कास्ट या अनपेंटेड वेल्ड इंटरफ़ेस के रूप में आपूर्ति की जाती है। ब्लास्टिंग, शॉप प्राइमर, गैल्वेनाइजिंग, या अन्य कोटिंग्स की आपूर्ति की जा सकती है, लेकिन वेल्ड-ज़ोन मास्किंग, हटाने और कोटिंग मरम्मत पर शिपयार्ड के साथ सहमति होनी चाहिए।
