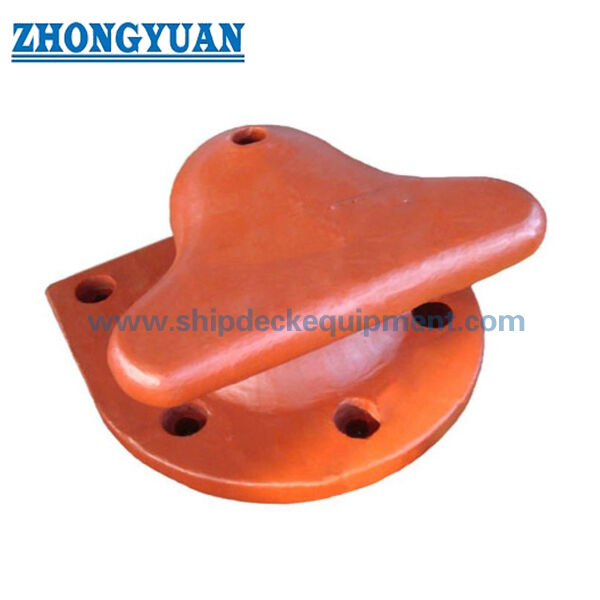

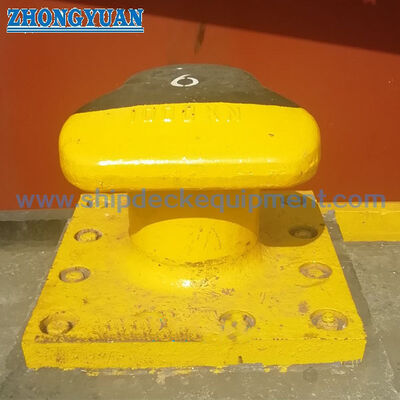

Wharf Mooring के लिए 10 ¢ 200T टी-हेड डॉक बोलार्ड

व्हार्फ मूरिंग के लिए 10-200टी टी-हेड डॉक बोलार्ड | एंकर बोल्ट के साथ कास्ट स्टील या एसजी आयरन

उत्पाद अवलोकन

10-200 टन का टी-हेड डॉक बोलार्ड घाटों, घाटों, शिपयार्डों, मरम्मत गोदियों, समुद्री टर्मिनलों और अन्य घाट संरचनाओं के लिए एक तट-आधारित मूरिंग बोलार्ड है। इसकी टी-हेड प्रोफ़ाइल का चयन किया जाता है जहां मूरिंग लाइनें सिंगल-बिट या किडनी के आकार के बोलार्ड की तुलना में व्यापक ऊर्ध्वाधर और क्षैतिज लीड कोणों से आ सकती हैं। बोलार्ड को एंकरेज बोल्ट द्वारा कंक्रीट या स्टील फाउंडेशन पर तय किया जाता है, इसलिए ऑर्डर करने से पहले बोलार्ड बॉडी, बोल्ट व्यवस्था, फाउंडेशन डिजाइन, लाइन कोण और इंस्टॉलेशन सहिष्णुता की एक साथ जांच की जानी चाहिए।

परियोजना की आवश्यकता के अनुसार इस उत्पाद की आपूर्ति कास्ट स्टील, कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन या कास्ट एसजी आयरन में की जा सकती है। डॉक बोलार्ड के लिए, कास्टिंग गुणवत्ता सीधे मूरिंग सुरक्षा से संबंधित है। लकड़ी के पैटर्न की कास्टिंग का उपयोग आमतौर पर मोल्ड की सटीकता, कास्टिंग की पुनरावृत्ति और कास्टिंग की सुदृढ़ता में सुधार के लिए किया जाता है, जबकि तनाव एकाग्रता को कम करने और मूरिंग लाइन संपर्क क्षेत्र की रक्षा के लिए सिर की त्रिज्या, गर्दन के संक्रमण और आधार संक्रमण को सुचारू रूप से तैयार किया जाना चाहिए। यूटी, एमटी, तृतीय-पक्ष निरीक्षण और एफईए गणना की व्यवस्था पुष्टि परियोजना दायरे के अनुसार की जा सकती है।

त्वरित विशिष्टताएँ

• नाममात्र बोलार्ड क्षमता: 10 से 200 टन → छोटे बर्थ, शिपयार्ड डॉक, मरम्मत घाट और बड़े घाट लंगर की स्थिति को कवर करता है।
• बोलार्ड प्रकार: टी-हेड / टी-हेड डॉक बोलार्ड → कई सिंगल-बिट या किडनी-आकार की व्यवस्थाओं की तुलना में व्यापक रस्सी लीड कोण के लिए उपयुक्त।
• लंबवत रेखा कोण: 0° से 50° अनुशंसित; -10° से 70° अधिकतम रेंज की आपूर्ति → अंतिम स्वीकृति बर्थ डिजाइन और परियोजना गणना पर निर्भर करती है।
• क्षैतिज स्वीकार्य लाइन कोण: 160° → उपयोगी जहां मूरिंग लाइनें एक विस्तृत घाट-पक्ष दिशा से बोलार्ड तक पहुंचती हैं।
• सामग्री विकल्प: कास्ट स्टील, कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन और कास्ट एसजी आयरन → लोड, संक्षारण, टूट-फूट और प्रोजेक्ट विनिर्देश के अनुसार चयनित।
• एंकरेज बोल्ट: क्षमता के अनुसार 4 से 8 बोल्ट → संक्षारण प्रतिरोध और बोल्ट फाउंडेशन विश्वसनीयता में सुधार के लिए हॉट-डिप गैल्वनाइज्ड कार्बन स्टील एंकरेज बोल्ट की आपूर्ति की जा सकती है।
• कास्टिंग प्रक्रिया फोकस: लकड़ी के पैटर्न कास्टिंग, नियंत्रित मोल्डिंग, चिकनी त्रिज्या संक्रमण, और कास्टिंग सुदृढ़ता नियंत्रण → हानिकारक सरंध्रता, स्लैग समावेशन और स्थानीय तनाव एकाग्रता को कम करने के लिए महत्वपूर्ण है।
• भूतल उपचार: Sa 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर; परियोजना की आवश्यकता के अनुसार पॉलिश स्टेनलेस स्टील, गैल्वेनाइज्ड, या अनुकूलित फिनिश उपलब्ध है।

मुख्य तकनीकी पैरामीटर

चयन एवं पूछताछ गाइड

चरण 1: आवश्यक बोलार्ड क्षमता, बर्थ प्रकार, मूरिंग लाइन व्यवस्था, पोत आकार सीमा की पुष्टि करें, और क्या बोलार्ड एक नए घाट या प्रतिस्थापन परियोजना के लिए है।

चरण 2: लाइन लीड एंगल, फाउंडेशन ड्राइंग, बोल्ट लेआउट, इंस्टॉलेशन स्पेस की पुष्टि करें और क्या मालिक, सलाहकार या पोर्ट अथॉरिटी द्वारा एफईए गणना की आवश्यकता है।

चरण 3: सामग्री की आवश्यकता की पुष्टि करें: कच्चा स्टील, कच्चा सी-एमएन स्टील, कच्चा स्टेनलेस स्टील, कच्चा लोहा, या कच्चा एसजी लोहा। एसजी आयरन पर विचार किया जा सकता है जहां पहनने के प्रतिरोध और परियोजना विनिर्देश इसे उपयुक्त बनाते हैं।

चरण 4: सिविल डिज़ाइन के अनुसार बोल्ट मात्रा, हॉट-डिप गैल्वनाइजिंग, कार्बन स्टील ग्रेड, एंबेडमेंट डिज़ाइन, नट, वॉशर और टेम्पलेट आवश्यकता सहित एंकरेज बोल्ट आवश्यकता की पुष्टि करें।

चरण 5: कोटेशन से पहले निरीक्षण और प्रमाणपत्र दायरे की पुष्टि करें: सामग्री प्रमाणपत्र, यूटी, एमटी, आयामी निरीक्षण, तृतीय-पक्ष निरीक्षण, या यदि आवश्यक हो तो वर्ग/प्राधिकरण समीक्षा।

चरण 6: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, कोटिंग आवश्यकता, यदि उपलब्ध हो तो ड्राइंग या फोटो, और कोई पैकिंग या इंस्टॉलेशन टेम्पलेट आवश्यकता प्रदान करें।

संरचना

टी-हेड कास्ट बोलार्ड बॉडी | चिकनी मूरिंग लाइन संपर्क त्रिज्या | गोल सिर और गर्दन का संक्रमण | एंकरेज बोल्ट छेद के साथ कास्ट बेस | हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील एंकरेज बोल्ट | कंक्रीट/घाट फाउंडेशन इंटरफ़ेस | प्रोजेक्ट कोटिंग या पॉलिश फिनिश

कास्टिंग, एंकरेज और मूरिंग सुरक्षा लाभ

• टी-हेड ज्योमेट्री डॉक अनुप्रयोगों के लिए उपयुक्त है जहां मूरिंग लाइन सिंगल-बिट बोलार्ड की तुलना में व्यापक लाइन कोणों से आ सकती है, बशर्ते प्रोजेक्ट लोड और फाउंडेशन सत्यापित हो।
• लकड़ी के पैटर्न की कास्टिंग स्थिर मोल्ड ज्यामिति और दोहराए जाने योग्य कास्टिंग आकार का समर्थन करती है, जो बोलार्ड हेड प्रोफाइल, बेस फुटप्रिंट, बोल्ट-होल लेआउट और समग्र आयामी नियंत्रण के लिए महत्वपूर्ण है।
• डॉक बोलार्ड के लिए कास्टिंग गुणवत्ता एक महत्वपूर्ण सुरक्षा बिंदु है। उत्पादन नियंत्रण को हानिकारक सरंध्रता, स्लैग समावेशन, सिकुड़न और अन्य संकेतों को कम करने पर ध्यान केंद्रित करना चाहिए जो मूरिंग प्रदर्शन या निरीक्षण स्वीकृति को प्रभावित कर सकते हैं।
• सिर, गर्दन और आधार पर चिकना त्रिज्या संक्रमण स्थानीय तनाव एकाग्रता को कम करने और मूरिंग लाइन पर तेज संपर्क बिंदुओं से बचने में मदद करता है।
• यूटी और एमटी निरीक्षण की व्यवस्था ग्राहक की आवश्यकता, निरीक्षण योजना और सहमत स्वीकृति मानदंडों के अनुसार की जा सकती है। उत्पादन से पहले इन निरीक्षणों की पुष्टि की जानी चाहिए।
• हॉट-डिप गैल्वनाइज्ड कार्बन स्टील एंकरेज बोल्ट, बोल्टेड फाउंडेशन कनेक्शन के लिए संक्षारण सुरक्षा प्रदान करते हैं; बोल्ट ग्रेड, एंबेडमेंट, कसने की विधि और सिविल फाउंडेशन डिज़ाइन को प्रोजेक्ट ड्राइंग का पालन करना चाहिए।
• पुष्टि की गई क्षमता, लाइन कोण, बोल्ट व्यवस्था और नींव सीमा स्थिति के तहत तनाव वितरण की समीक्षा करने के लिए परियोजना की आवश्यकता के अनुसार एफईए गणना प्रदान की जा सकती है।

कस्टम विशेषताएँ

• उत्पाद का नाम: टी-हेड डॉक बोलार्ड → घाट, गोदी, घाट और शिपयार्ड मूरिंग उपयोग के लिए तट-आधारित मूरिंग बोलार्ड।
• क्षमता सीमा: 10 से 200 टन → बर्थ मूरिंग लोड, पोत आकार सीमा, रस्सी व्यवस्था और बंदरगाह डिजाइन आवश्यकता के अनुसार चयन करें।
• सामग्री: कास्ट स्टील / कास्ट सी-एमएन स्टील / कास्ट स्टेनलेस स्टील / कास्ट आयरन / कास्ट एसजी आयरन → ताकत, टूट-फूट, जंग, लागत और विनिर्देश आवश्यकता के अनुसार चुनें।
• एसजी आयरन विकल्प: कास्ट एसजी आयरन → अक्सर उस पर विचार किया जाता है जहां परियोजना विनिर्देश के लिए लचीलापन, कास्टिंग गुणवत्ता और पहनने का प्रदर्शन आवश्यक होता है।
• कास्टिंग विधि: लकड़ी के पैटर्न की कास्टिंग → मोल्ड की सटीकता, कास्टिंग की पुनरावृत्ति और तैयार बोलार्ड ज्यामिति में सुधार करने के लिए उपयोग किया जाता है।
• एंकरेज विधि: एंकरेज बोल्ट फिक्स्ड → बोलार्ड लोड को बोल्ट समूह और बेस प्लेट क्षेत्र के माध्यम से घाट या डॉक फाउंडेशन में स्थानांतरित करता है।
• एंकर बोल्ट फ़िनिश: हॉट-डिप गैल्वनाइज्ड कार्बन स्टील → बाहरी समुद्री टर्मिनल स्थापना के लिए संक्षारण प्रतिरोध में सुधार करता है।
• एनडीटी आवश्यकता: अनुरोध पर यूटी/एमटी उपलब्ध → उत्पादन से पहले निरीक्षण विधि, क्षेत्र, मानक और स्वीकृति स्तर की पुष्टि की जानी चाहिए।
• एफईए समीक्षा: ग्राहक की आवश्यकता के अनुसार उपलब्ध → सिर, गर्दन, आधार और एंकरेज क्षेत्र में तनाव एकाग्रता की जांच के लिए उपयोगी।

यह काम किस प्रकार करता है

मूरिंग लाइन को टी-हेड बोलार्ड के चारों ओर ले जाया जाता है → स्मूथ कास्ट रेडियस लाइन संपर्क और दिशा परिवर्तन का समर्थन करता है → मूरिंग बल बोलार्ड हेड और बेस के माध्यम से स्थानांतरित होता है → एंकरेज बोल्ट लोड को घाट नींव में स्थानांतरित करता है → निरीक्षण, कसने और कोटिंग परियोजना स्थापना प्रक्रिया के अनुसार पूरा किया जाता है

अनुप्रयोग

वाणिज्यिक बंदरगाह | कंटेनर टर्मिनल | थोक कार्गो बर्थ | शिपयार्ड | मरम्मत गोदी | सूखी गोदियाँ | नौका टर्मिनल | घाट | क्वेज़ | समुद्री टर्मिनल | घाट प्रतिस्थापन परियोजनाएँ

प्रमाणपत्र और लाभ

निरीक्षण और प्रमाणपत्रों की व्यवस्था परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और तीसरे पक्ष की अनुमोदन प्रक्रिया के अनुसार की जा सकती है।

प्रमाणीकरण: तृतीय पक्ष निरीक्षण प्रमाणपत्र, पुल लोड परीक्षण प्रमाणपत्र।

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या बोलार्ड क्षमता SWL के समान है?

A1: आपूर्ति किया गया डेटा टन में बोलार्ड क्षमता का उपयोग करता है। अंतिम डिज़ाइन लोड, सुरक्षा कारक, लाइन कोण, एंकर बोल्ट बल और नींव सत्यापन की पुष्टि बर्थ डिज़ाइन या प्रोजेक्ट विनिर्देश द्वारा की जानी चाहिए। एसडब्ल्यूएल शब्दों का उपयोग केवल तभी किया जाना चाहिए जब इसे अनुमोदित परियोजना दस्तावेजों में स्पष्ट रूप से परिभाषित किया गया हो।

Q2: डॉक बोलार्ड के लिए कास्टिंग गुणवत्ता क्यों महत्वपूर्ण है?

ए2: एक डॉक बोलार्ड कास्ट बॉडी और एंकरेज सिस्टम के माध्यम से मूरिंग भार वहन करता है। सिर, गर्दन, बेस या बोल्ट क्षेत्र के पास हानिकारक कास्टिंग दोष सुरक्षा और निरीक्षण स्वीकृति को प्रभावित कर सकते हैं। लकड़ी के पैटर्न की कास्टिंग, चिकनी संक्रमण ड्रेसिंग और वैकल्पिक यूटी/एमटी निरीक्षण इन जोखिमों को नियंत्रित करने में मदद करते हैं।

Q3: उद्धरण के लिए कौन सी जानकारी आवश्यक है?

A3: कृपया बोलार्ड क्षमता, सामग्री, सतह के उपचार, लाइन कोण, एंकर बोल्ट की आवश्यकता, मात्रा, प्रमाणपत्र / निरीक्षण का दायरा, नींव या स्थापना ड्राइंग, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय की पुष्टि करें।
