10–200 टी एसडब्ल्यूएल टी-हेड डॉक बोलार्ड | कास्ट स्टील या डक्टाइल आयरन, एंकर-बोल्ट माउंटेड

उत्पाद अवलोकन

10–200 टन टी-हेड डॉक बोलार्ड घाटों, जेट्टी, शिपयार्ड, मरम्मत डॉक, समुद्री टर्मिनलों और अन्य क्वे संरचनाओं के लिए एक तट-आधारित मूरिंग बोलार्ड है। इसका टी-हेड प्रोफाइल वहां चुना जाता है जहां मूरिंग लाइनें सिंगल-बिट या किडनी के आकार के बोलार्ड की तुलना में व्यापक ऊर्ध्वाधर और क्षैतिज लीड कोणों से आ सकती हैं। बोलार्ड को एंकरेज बोल्ट द्वारा कंक्रीट या स्टील की नींव पर लगाया जाता है, इसलिए बोलार्ड बॉडी, बोल्ट व्यवस्था, नींव डिजाइन, लाइन कोण और स्थापना सहनशीलता को ऑर्डर करने से पहले एक साथ जांचा जाना चाहिए।

इस उत्पाद को परियोजना की आवश्यकता के अनुसार कास्ट स्टील, कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, या कास्ट एसजी आयरन में आपूर्ति की जा सकती है। डॉक बोलार्ड के लिए, कास्टिंग की गुणवत्ता सीधे मूरिंग सुरक्षा से संबंधित है। मोल्ड सटीकता, कास्टिंग दोहराव, और कास्टिंग की सुदृढ़ता में सुधार के लिए लकड़ी के पैटर्न कास्टिंग का सामान्य रूप से उपयोग किया जाता है, जबकि हेड रेडियस, नेक ट्रांज़िशन, और बेस ट्रांज़िशन को तनाव एकाग्रता को कम करने और मूरिंग लाइन संपर्क क्षेत्र की रक्षा के लिए सुचारू रूप से तैयार किया जाना चाहिए। यूटी, एमटी, तीसरे पक्ष के निरीक्षण, और एफईए गणना की व्यवस्था पुष्टि की गई परियोजना के दायरे के अनुसार की जा सकती है।

त्वरित विनिर्देश

• नाममात्र बोलार्ड क्षमता: 10 से 200 टन → छोटे बर्थ, शिपयार्ड डॉक, मरम्मत क्वे, और बड़े घाट मूरिंग पदों को कवर करता है।
• बोलार्ड प्रकार: टी-हेड / टी-हेड डॉक बोलार्ड → कई सिंगल-बिट या किडनी के आकार की व्यवस्थाओं की तुलना में व्यापक रस्सी लीड कोणों के लिए उपयुक्त।
• ऊर्ध्वाधर लाइन कोण: 0° से 50° अनुशंसित; -10° से 70° अधिकतम सीमा आपूर्ति की गई → अंतिम स्वीकृति बर्थ डिजाइन और परियोजना गणना पर निर्भर करती है।
• क्षैतिज स्वीकार्य लाइन कोण: 160° → जहां मूरिंग लाइनें चौड़े क्वे-साइड दिशा से बोलार्ड तक पहुंचती हैं, वहां उपयोगी।
• सामग्री विकल्प: कास्ट स्टील, कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, और कास्ट एसजी आयरन → लोड, जंग, टूट-फूट, और परियोजना विनिर्देश के अनुसार चुना जाता है।
• एंकरेज बोल्ट: क्षमता के अनुसार 4 से 8 बोल्ट → जंग प्रतिरोध और बोल्टेड नींव की विश्वसनीयता में सुधार के लिए हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील एंकरेज बोल्ट की आपूर्ति की जा सकती है।
• कास्टिंग प्रक्रिया पर ध्यान केंद्रित: लकड़ी के पैटर्न कास्टिंग, नियंत्रित मोल्डिंग, चिकनी रेडियस ट्रांज़िशन, और कास्टिंग सुदृढ़ता नियंत्रण → हानिकारक छिद्र, स्लैग समावेशन, और स्थानीय तनाव एकाग्रता को कम करने के लिए महत्वपूर्ण।
• सतह उपचार: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत संदर्भ के रूप में; पॉलिश स्टेनलेस स्टील, गैल्वेनाइज्ड, या अनुकूलित फिनिश परियोजना की आवश्यकता के अनुसार उपलब्ध है।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: आवश्यक बोलार्ड क्षमता, बर्थ प्रकार, मूरिंग लाइन व्यवस्था, जहाज के आकार की सीमा, और क्या बोलार्ड एक नए घाट या प्रतिस्थापन परियोजना के लिए है, इसकी पुष्टि करें।

चरण 2: लाइन लीड कोण, नींव ड्राइंग, बोल्ट लेआउट, स्थापना स्थान, और क्या एफईए गणना मालिक, सलाहकार, या बंदरगाह प्राधिकरण द्वारा आवश्यक है, इसकी पुष्टि करें।

चरण 3: सामग्री की आवश्यकता की पुष्टि करें: कास्ट स्टील, कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, या कास्ट एसजी आयरन। एसजी आयरन पर विचार किया जा सकता है जहां टूट-फूट प्रतिरोध और परियोजना विनिर्देश इसे उपयुक्त बनाते हैं।

चरण 4: एंकरेज बोल्ट की आवश्यकता की पुष्टि करें, जिसमें बोल्ट की मात्रा, हॉट-डिप गैल्वेनाइजिंग, कार्बन स्टील ग्रेड, एम्बेडमेंट डिजाइन, नट, वॉशर, और सिविल डिजाइन के अनुसार टेम्पलेट की आवश्यकता शामिल है।

चरण 5: कोटेशन से पहले निरीक्षण और प्रमाण पत्र के दायरे की पुष्टि करें: सामग्री प्रमाण पत्र, यूटी, एमटी, आयामी निरीक्षण, तीसरे पक्ष के निरीक्षण, या यदि आवश्यक हो तो वर्ग / प्राधिकरण समीक्षा।

चरण 6: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, कोटिंग आवश्यकता, ड्राइंग या फोटो यदि उपलब्ध हो, और किसी भी पैकिंग या स्थापना टेम्पलेट की आवश्यकता प्रदान करें।

संरचना

टी-हेड कास्ट बोलार्ड बॉडी | चिकनी मूरिंग लाइन संपर्क रेडियस | गोल हेड और नेक ट्रांज़िशन | एंकरेज बोल्ट होल के साथ कास्ट बेस | हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील एंकरेज बोल्ट | कंक्रीट / घाट नींव इंटरफ़ेस | परियोजना कोटिंग या पॉलिश फिनिश

कास्टिंग, एंकरेज और मूरिंग सुरक्षा लाभ

• टी-हेड ज्यामिति डॉक अनुप्रयोगों के लिए उपयुक्त है जहां मूरिंग लाइन सिंगल-बिट बोलार्ड की तुलना में व्यापक लाइन कोणों से आ सकती है, बशर्ते परियोजना लोड और नींव सत्यापित हो।
• लकड़ी के पैटर्न कास्टिंग स्थिर मोल्ड ज्यामिति और दोहराने योग्य कास्टिंग आकार का समर्थन करते हैं, जो बोलार्ड हेड प्रोफाइल, बेस फुटप्रिंट, बोल्ट-होल लेआउट और समग्र आयामी नियंत्रण के लिए महत्वपूर्ण है।
• कास्टिंग की गुणवत्ता डॉक बोलार्ड के लिए एक महत्वपूर्ण सुरक्षा बिंदु है। उत्पादन नियंत्रण को हानिकारक छिद्र, स्लैग समावेशन, सिकुड़न, और अन्य संकेतों को कम करने पर ध्यान केंद्रित करना चाहिए जो मूरिंग प्रदर्शन या निरीक्षण स्वीकृति को प्रभावित कर सकते हैं।
• हेड, नेक और बेस पर चिकनी रेडियस ट्रांज़िशन स्थानीय तनाव एकाग्रता को कम करने और मूरिंग लाइन पर तेज संपर्क बिंदुओं से बचने में मदद करते हैं।
• यूटी और एमटी निरीक्षण ग्राहक की आवश्यकता, निरीक्षण योजना, और सहमत स्वीकृति मानदंडों के अनुसार व्यवस्थित किए जा सकते हैं। इन निरीक्षणों की पुष्टि उत्पादन से पहले की जानी चाहिए।
• हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील एंकरेज बोल्ट बोल्टेड नींव कनेक्शन के लिए जंग संरक्षण प्रदान करते हैं; बोल्ट ग्रेड, एम्बेडमेंट, कसने की विधि, और सिविल नींव डिजाइन परियोजना ड्राइंग का पालन करना चाहिए।
• एफईए गणना परियोजना की आवश्यकता के अनुसार प्रदान की जा सकती है ताकि पुष्टि की गई क्षमता, लाइन कोण, बोल्ट व्यवस्था, और नींव सीमा शर्त के तहत तनाव वितरण की समीक्षा की जा सके।

कस्टम विशेषताएँ

• उत्पाद का नाम: टी-हेड डॉक बोलार्ड → घाट, डॉक, क्वे, और शिपयार्ड मूरिंग उपयोग के लिए तट-आधारित मूरिंग बोलार्ड।
• क्षमता सीमा: 10 से 200 टन → बर्थ मूरिंग लोड, जहाज के आकार की सीमा, रस्सी व्यवस्था, और बंदरगाह डिजाइन आवश्यकता द्वारा चुनें।
• सामग्री: कास्ट स्टील / कास्ट सी-एमएन स्टील / कास्ट स्टेनलेस स्टील / कास्ट आयरन / कास्ट एसजी आयरन → ताकत, टूट-फूट, जंग, लागत, और विनिर्देश आवश्यकता के अनुसार चुनें।
• एसजी आयरन विकल्प: कास्ट एसजी आयरन → अक्सर वहां माना जाता है जहां परियोजना विनिर्देश द्वारा लचीलापन, कास्टिंग गुणवत्ता, और टूट-फूट प्रदर्शन की आवश्यकता होती है।
• कास्टिंग विधि: लकड़ी के पैटर्न कास्टिंग → मोल्ड सटीकता, कास्टिंग दोहराव, और तैयार बोलार्ड ज्यामिति में सुधार के लिए उपयोग किया जाता है।
• एंकरेज विधि: एंकरेज बोल्ट फिक्स्ड → बोल्ट समूह और बेस प्लेट क्षेत्र के माध्यम से बोलार्ड लोड को घाट या डॉक नींव में स्थानांतरित करता है।
• एंकर बोल्ट फिनिश: हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील → बाहरी समुद्री टर्मिनल स्थापना के लिए जंग प्रतिरोध में सुधार करता है।
• एनडीटी आवश्यकता: यूटी / एमटी अनुरोध पर उपलब्ध → निरीक्षण विधि, क्षेत्र, मानक, और स्वीकृति स्तर की पुष्टि उत्पादन से पहले की जानी चाहिए।
• एफईए समीक्षा: ग्राहक की आवश्यकता के अनुसार उपलब्ध → हेड, नेक, बेस, और एंकरेज क्षेत्र में तनाव एकाग्रता की जांच के लिए उपयोगी।

यह कैसे काम करता है

मूरिंग लाइन टी-हेड बोलार्ड के चारों ओर ले जाई जाती है → चिकनी कास्ट रेडियस लाइन संपर्क और दिशा परिवर्तन का समर्थन करती है → मूरिंग बल बोलार्ड हेड और बेस के माध्यम से स्थानांतरित होता है → एंकरेज बोल्ट लोड को घाट नींव में स्थानांतरित करते हैं → निरीक्षण, कसना, और कोटिंग परियोजना स्थापना प्रक्रिया के अनुसार पूरा किया जाता है

अनुप्रयोग

वाणिज्यिक बंदरगाह | कंटेनर टर्मिनल | बल्क कार्गो बर्थ | शिपयार्ड | मरम्मत डॉक | ड्राई डॉक | फेरी टर्मिनल | जेट्टी | क्वे | समुद्री टर्मिनल | घाट प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता, और तीसरे पक्ष की अनुमोदन प्रक्रिया के अनुसार निरीक्षण और प्रमाण पत्र की व्यवस्था की जा सकती है।

प्रमाणन: तीसरे पक्ष के निरीक्षण प्रमाण पत्र, पुल लोड परीक्षण प्रमाण पत्र।

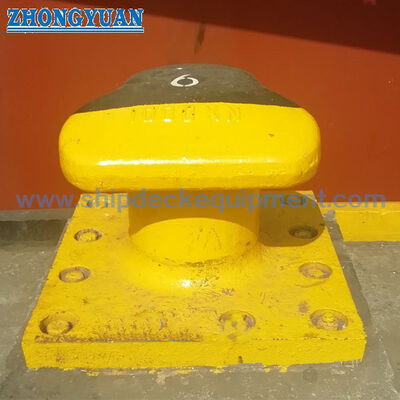

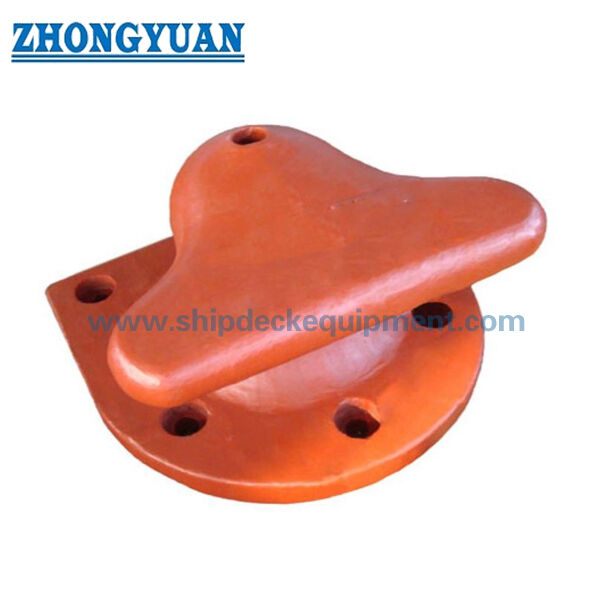

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या बोलार्ड क्षमता एसडब्ल्यूएल के समान है?

ए 1: आपूर्ति किए गए डेटा में बोलार्ड क्षमता टन में उपयोग की जाती है। अंतिम डिजाइन लोड, सुरक्षा कारक, लाइन कोण, एंकर बोल्ट बल, और नींव सत्यापन की पुष्टि बर्थ डिजाइन या परियोजना विनिर्देश द्वारा की जानी चाहिए। एसडब्ल्यूएल शब्द का उपयोग केवल तभी किया जाना चाहिए जब यह अनुमोदित परियोजना दस्तावेजों में स्पष्ट रूप से परिभाषित हो।

प्रश्न 2: डॉक बोलार्ड के लिए कास्टिंग की गुणवत्ता क्यों महत्वपूर्ण है?

ए 2: एक डॉक बोलार्ड कास्ट बॉडी और एंकरेज सिस्टम के माध्यम से मूरिंग लोड वहन करता है। हेड, नेक, बेस, या बोल्ट क्षेत्र के पास हानिकारक कास्टिंग दोष सुरक्षा और निरीक्षण स्वीकृति को प्रभावित कर सकते हैं। लकड़ी के पैटर्न कास्टिंग, चिकनी संक्रमण ड्रेसिंग, और वैकल्पिक यूटी / एमटी निरीक्षण इन जोखिमों को नियंत्रित करने में मदद करते हैं।

प्रश्न 3: कोटेशन के लिए क्या जानकारी आवश्यक है?

ए 3: कृपया बोलार्ड क्षमता, सामग्री, सतह उपचार, लाइन कोण, एंकर बोल्ट आवश्यकता, मात्रा, प्रमाण पत्र / निरीक्षण का दायरा, नींव या स्थापना ड्राइंग, वितरण गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।
