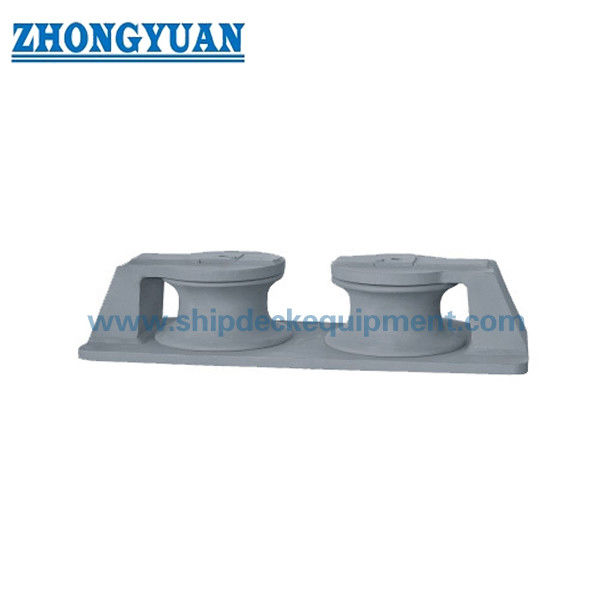

समुद्री दो-रोलर चॉक -- CB/T 38-1999 फ्रेम प्रकार जहाज के लंगर के लिए कास्ट स्टील रोलर्स के साथ

मरीन टू-रोलर चॉक | CB/T 38-1999 कास्ट स्टील रोलर्स के साथ शिप मोअरिंग के लिए फ्रेम टाइप

उत्पाद अवलोकन
मरीन टू-रोलर चॉक को घर्षण को कम करते हुए और रस्सी की दिशा को नियंत्रित करते हुए एक निश्चित उद्घाटन के माध्यम से मोअरिंग रस्सियों को निर्देशित करने के लिए डिज़ाइन किया गया है।
यह पृष्ठ इंजीनियरों और खरीदारों को रस्सी के आकार, लोड और स्थापना की स्थिति के आधार पर सही मॉडल चुनने में मदद करने के लिए उत्पाद जानकारी और एक व्यावहारिक चयन गाइड दोनों प्रदान करता है।
उत्पाद CB/T 38-1999 जैसे अद्यतन मानकों का पालन करता है, जबकि प्रतिस्थापन परियोजनाओं के लिए CB39-66 के साथ संगतता बनाए रखता है।

त्वरित विनिर्देश

• संरचना: दो रोलर्स (फ्रेम टाइप) → स्मूथ रस्सी मार्गदर्शन
• लागू रस्सी व्यास: 7–37 मिमी → मानक चयन सीमा
• लागू रस्सी MBL: 23–583 kN → लोड संदर्भ
• माउंटिंग: वेल्डेड बेस / बोल्ट-ऑन → नई निर्माण और रेट्रोफिट
• सामग्री: कास्टिंग स्टील → उच्च शक्ति
• कार्य: घर्षण कम करें → रस्सी की सुरक्षा करें
• प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट

टू रोलर चॉक का चयन कैसे करें
चरण 1 – रस्सी व्यास की पुष्टि करें → मोअरिंग रस्सी के आकार के आधार पर चयन करें
चरण 2 – रस्सी ब्रेकिंग लोड (MBL) की पुष्टि करें → चॉक क्षमता से मिलान करें
चरण 3 – स्थापना प्रकार निर्धारित करें → नई निर्माण के लिए वेल्डेड / प्रतिस्थापन के लिए बोल्ट-ऑन
चरण 4 – रस्सी की दिशा जांचें → सीधी या कोण मार्गदर्शन
चरण 5 – प्रमाणन की पुष्टि करें → CCS, ABS, DNV, आदि।

त्वरित चयन उदाहरण
यदि रस्सी का व्यास 24 मिमी है → नॉमिनल आकार 200 का चयन करें
यदि रस्सी MBL लगभग 246 kN है → तालिका मानों से मिलान करें
नया जहाज → वेल्डेड बेस चुनें
प्रतिस्थापन → बोल्ट-ऑन प्रकार चुनें

मुख्य तकनीकी पैरामीटर (CB/T 38-1999 डबल रोलर चॉक)


लोड और चयन आधार
तालिका में दिखाया गया ब्रेक लोड लागू मोअरिंग रस्सी के अधिकतम ब्रेकिंग लोड (MBL) को संदर्भित करता है, न कि चॉक के प्रत्यक्ष SWL को।
इंजीनियरिंग संदर्भ के लिए, सुरक्षित कार्य लोड (SWL) का अनुमान लगाया जा सकता है:
SWL ≈ रस्सी MBL ÷ डिजाइन सुरक्षा कारक
विशिष्ट सुरक्षा कारक मानकों और परिचालन स्थितियों के आधार पर 1.5 से 2.0 तक होता है।
चॉक को रस्सी की ब्रेकिंग स्ट्रेंथ के बराबर या उससे अधिक लोड का सामना करने के लिए डिज़ाइन किया गया है, जो चरम स्थितियों में संरचनात्मक अखंडता सुनिश्चित करता है।

माउंटिंग विधि (मानक विकास)
CB39-66: बोल्ट-ऑन इंस्टॉलेशन → रेट्रोफिट परियोजनाओं के लिए उपयुक्त।
CB/T 38-1999: वेल्डेड बेस → बेहतर लोड ट्रांसफर और संरचनात्मक शक्ति।

इंजीनियरिंग लाभ
वेल्डेड बेस डिज़ाइन निरंतर लोड ट्रांसफर प्रदान करता है और तनाव एकाग्रता को कम करता है।
फ्रेम संरचना आसान रखरखाव की अनुमति देती है और रोलर के सुचारू रोटेशन को सुनिश्चित करती है।

चयन गाइड
चरण 1 – रस्सी व्यास का चयन करें
चरण 2 – रस्सी ब्रेकिंग लोड (MBL) की पुष्टि करें
चरण 3 – नॉमिनल आकार का मिलान करें
चरण 4 – स्थापना विधि की पुष्टि करें

संरचना
दो रोलर्स | फ्रेम सपोर्ट | वेल्डेड बेस | फ्री रोटेशन सिस्टम

कस्टम विशेषताएँ

• फ्रेम संरचना → आसान रखरखाव
• फ्री रोटेटिंग रोलर्स → घर्षण कम करें
• कास्टिंग स्टील → उच्च स्थायित्व
• स्मूथ संपर्क सतह → रस्सी की सुरक्षा करें

पूछताछ गाइड
रस्सी व्यास, ब्रेकिंग लोड, स्थापना स्थान और प्रमाणन आवश्यकताओं प्रदान करें।

यह कैसे काम करता है
रस्सी चॉक से गुजरती है → रोलर्स घूमते हैं → घर्षण कम होता है → सुचारू मार्गदर्शन → रस्सी का जीवनकाल बढ़ता है।

अनुप्रयोग
जहाज का अगला भाग | जहाज का पिछला भाग | बल्कहेड | डेक एज मोअरिंग

प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट

ड्राइंग और तस्वीरें

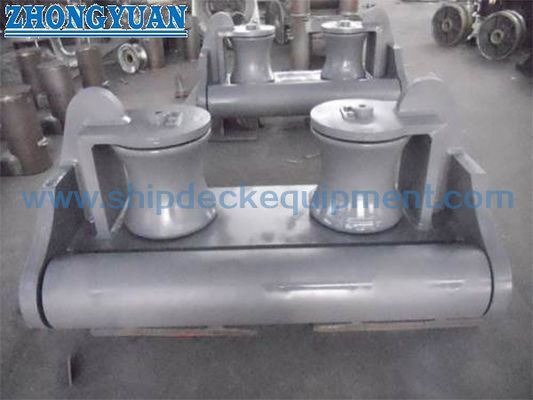

सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें



ऑर्डरिंग
निर्दिष्ट करें: आकार, सामग्री, माउंटिंग विधि, कोटिंग, प्रमाणन

अक्सर पूछे जाने वाले प्रश्न
Q1: क्या ब्रेक लोड SWL है?
A: नहीं, ब्रेक लोड रस्सी MBL है। SWL सुरक्षा कारक का उपयोग करके प्राप्त किया जाता है।
Q2: क्या आप CB39-66 प्रकार की आपूर्ति कर सकते हैं?
A: हाँ, प्रतिस्थापन परियोजनाओं के लिए।
Q3: क्या रोलर्स घूमते हैं?
A: हाँ, घर्षण और टूट-फूट को कम करने के लिए स्वतंत्र रूप से घूमते हैं।
