150-450मिमी ओपन टाइप 3 रोलर शिपसाइड फेयरलेड | जहाज लंगर के लिए जेआईएस एफ2014 रस्सी गाइड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ 2014-1987 | प्रकार: | सीएफ एंड सीएस खुला प्रकार |
|---|---|---|---|
| रोलर व्यास: | 150~450मिमी | रोलर नं.: | 3 रोलर्स |
| रोलर वजन: | 43.6~415 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना |
| प्रमुखता देना: | खुला प्रकार 3 रोलर्स जहाज के किनारे फेयरलीड |
||
उत्पाद विवरण

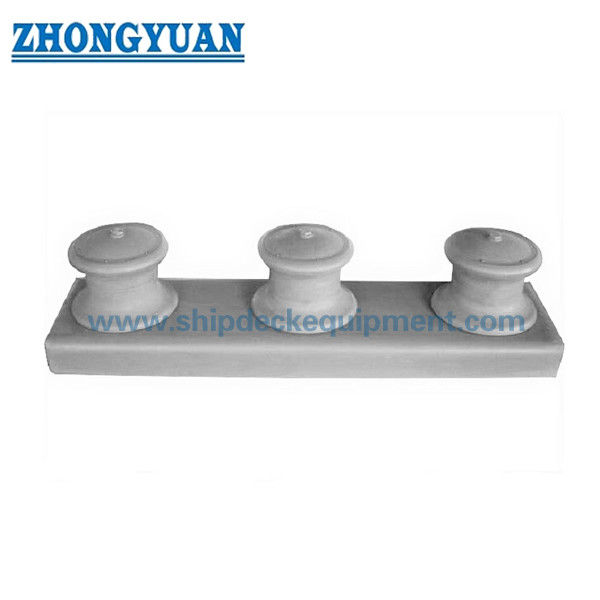

150-450 मिमी ओपन टाइप 3 रोलर शिपसाइड फेयरलीड
उत्पाद का अवलोकन
ओपन टाइप 3 रोलर शिपसाइड फेयरलीड को जहाज के किनारे, बोर या स्टर्न डेक क्षेत्र के साथ लंगर रस्सियों को निर्देशित करने के लिए डिज़ाइन किया गया है जहां लचीली रस्सी लीड-इन और बहु-दिशात्मक रस्सी नियंत्रण की आवश्यकता होती है।
यह पृष्ठ JIS F 2014 के तहत खुले प्रकार के 3-रोलर व्यवस्था पर केंद्रित है। मानक में खुले डबल-रोलर, खुले तीन-रोलर, बंद डबल-रोलर और बंद तीन-रोलर रूप शामिल हैं।यह उत्पाद खुला प्रकार का तीन रोलर संस्करण है.
बंद प्रकार के फेयरलीड की तुलना में, खुली संरचना में कोई शीर्ष कवर प्लेट नहीं है और बाहरी डेक से आसान रस्सी का नेतृत्व करने की अनुमति देता है।यह जहाज़ के किनारे के लंगर लगाने के लिए उपयुक्त है जहां संचालन के दौरान रस्सी की दिशा बदल सकती है.
रोलर्स को स्टील प्लेट से निर्मित रोलर्स या कास्टिंग स्टील रोलर्स के रूप में आपूर्ति की जा सकती है। हालांकि पुराने मानक संदर्भों में कास्ट आयरन रोलर्स शामिल हो सकते हैं,हमारी आपूर्ति के दायरे में आमतौर पर बेहतर ताकत और स्थायित्व के लिए कास्टिंग स्टील का उपयोग किया जाता है.
चिकनी रोलर सतह और उचित रोलर व्यवस्था घर्षण को कम करती है, रस्सी की सतह की सुरक्षा में मदद करती है और लंगर लगाने के दौरान रस्सी मार्गदर्शन में सुधार करती है।
त्वरित विनिर्देश
• रोलर व्यासः 150-450 मिमी -> सामान्य जहाज के किनारे लंगर रस्सी गाइड आकारों को कवर करता है
• प्रकारः खुला प्रकार 3 रोलर्स -> बहु-दिशानिर्देश मार्गदर्शन के साथ लचीला रस्सी लीड-इन
• मानकः JIS F 2014 -> जापानी जहाज के किनारे फेयरलीड संदर्भ मानक
• रोलर सामग्री विकल्पः स्टील प्लेट निर्मित रोलर / कास्टिंग स्टील रोलर -> परियोजना आवश्यकता के अनुसार चयनित
• वर्तमान आपूर्ति वरीयताः कास्टिंग स्टील रोलर -> पुराने कास्ट आयरन रोलर अभ्यास की तुलना में मजबूत और अधिक टिकाऊ
• संरचनाः शीर्ष कवर प्लेट के बिना खुला फ्रेम -> आसान रस्सी प्रवेश और निरीक्षण
• कार्यः रस्सी मार्गदर्शन और घर्षण में कमी -> संचालन के दौरान लंगर रस्सी की रक्षा करता है
• सतह उपचारः Sa2.5 ब्लास्टिंग + इपॉक्सी कोटिंग / गैल्वनाइज्ड / पॉलिश / अनुकूलित -> समुद्री संक्षारण संरक्षण
• अनुकूलन: रोलर सामग्री, कोटिंग, आयाम और प्रमाणन परियोजना ड्राइंग द्वारा पुष्टि की जा सकती है
• प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र
JIS F 2014 फॉर्म स्पष्टीकरण
• ओपन टाइप डबल रोलर -> दो रोलर, खुली संरचना, आसान रस्सी लीड-इन
• ओपन टाइप थ्री रोलर -> तीन रोलर, खुली संरचना, रस्सी दिशा नियंत्रण में सुधार
• बंद प्रकार डबल रोलर -> शीर्ष कवर के साथ दो रोलर, नियंत्रित रस्सी पथ
• बंद प्रकार तीन रोलर -> शीर्ष कवर, नियंत्रित रस्सी पथ और मजबूत रस्सी प्रतिधारण के साथ तीन रोलर
यह उत्पाद पृष्ठ खुला प्रकार के तीन रोलर जहाज के किनारे फेयरलीड के लिए है। खुला प्रकार लचीलापन के लिए डिज़ाइन किया गया है, जबकि बंद प्रकार नियंत्रित रस्सी पथ के लिए डिज़ाइन किया गया है।
मुख्य तकनीकी मापदंड
| नाममात्र दिन | डी (मिमी) | L (मिमी) | आई (एमएम) | I1 (मिमी) | I2 (मिमी) |
| 150 | 150 | 1160 | 420 | 160 | - |
| 200 | 200 | 1460 | 530 | 200 | - |
| 250 | 250 | 1740 | 640 | 230 | - |
| 300 | 300 | 2020 | 750 | 260 | - |
| 350 | 350 | 2300 | 860 | 290 | - |
| 400 | 400 | 2580 | 970 | 320 | - |
| 450 | 450 | 2880 | 1080 | 360 | - |
ओपन टाइप स्टील-प्लेट फैब्रिकेटेड रोलर फेयरलीड
| नाममात्र दिवस. मिमी |
रोलर डी मिमी |
बाहरी दिन मिमी |
रोलर रेफ. डी2 मिमी |
कोर रेफ. डी3 मिमी |
मुख्य ऊंचाई H मिमी |
बेस रिफ. b x h मिमी |
सीट डाय. मिमी |
लगभग। |
| 150 | 150 | 240 | 220 | 140 | 150 | 190 x 75 | 80 | 21.2 किलो |
| 200 | 200 | 310 | 280 | 190 | 185 | 230 x 85 | 95 | 37.8 किलो |
| 250 | 250 | 380 | 340 | 250 | 220 | 265 x 100 | 110 | 57.9 किलो |
| 300 | 300 | 440 | 400 | 300 | 240 | 320 x 100 | 120 | 88.5 किलो |
| 350 | 350 | 500 | 455 | 350 | 260 | 350 x 100 | 135 | 131 किलो |
| 400 | 400 | 560 | 520 | 410 | 280 | 380 x 100 | 150 | 178 किलो |
| 450 | 450 | 620 | 580 | 450 | 292 | 410 x 100 | 185 | 230 किलो |
खुले प्रकार का कास्ट-आयरन रोलर फेयरलीड
| नाममात्र दिवस. मिमी |
रोलर डी मिमी |
बाहरी दिन मिमी |
रोलर रेफ. डी2 मिमी |
आंतरिक दीया. डी5 मिमी |
मुख्य ऊंचाई H मिमी |
बेस रिफ. b x h मिमी |
सीट डाय. मिमी |
लगभग। |
| 150 | 150 | 240 | 220 | 90 | 150 | 190 x 75 | 80 | 32.1 किलो |
| 200 | 200 | 310 | 280 | 130 | 185 | 230 x 85 | 95 | 64.6 किलो |
| 250 | 250 | 380 | 340 | 170 | 220 | 265 x 100 | 110 | 108 किलो |
| 300 | 300 | 440 | 400 | 210 | 240 | 320 x 100 | 120 | 159 किलोग्राम |
| 350 | 350 | 500 | 455 | 250 | 260 | 350 x 100 | 135 | 235 किलो |
| 400 | 400 | 560 | 520 | 290 | 280 | 380 x 100 | 150 | 336 किलो |
नोटः उपरोक्त तालिका में खुले प्रकार के 3-रोलर जहाज के किनारे के फेयरलीड के लिए दिए गए मुख्य आयामों का अनुसरण किया गया है। "-" प्रदान किए गए डेटा में कोई मूल्य नहीं दर्शाता है।
चयन मार्गदर्शिका
चरण 1 - फेयरलीड फॉर्म की पुष्टि करें -> जब लचीली रस्सी लीड-इन और बहु-दिशात्मक मार्गदर्शन की आवश्यकता होती है तो खुले प्रकार के तीन रोलर फॉर्म का चयन करें
चरण 2 - नाममात्र व्यास चुनें -> रस्सी के आकार और डेक व्यवस्था के आधार पर 150-450 मिमी चुनें
चरण 3 - रोलर सामग्री की पुष्टि करें -> परियोजना विनिर्देश के अनुसार स्टील प्लेट निर्मित रोलर या कास्टिंग स्टील रोलर का चयन करें
चरण 4 - खुले या बंद प्रकार की आवश्यकता की पुष्टि -> लचीलापन के लिए खुला प्रकार; नियंत्रित रस्सी पथ के लिए बंद प्रकार
चरण 5 - स्थापना की स्थिति की पुष्टि करें -> जहाज की तरफ, बोर डेक, स्टर्न डेक या अन्य लंगर रस्सी का नेतृत्व क्षेत्र
चरण 6 - कोटिंग और प्रमाणन की पुष्टि -> परियोजना की आवश्यकता के अनुसार समुद्री कोटिंग, गैल्वनाइजिंग या वर्ग प्रमाण पत्र का चयन करें
संरचना
ओपन फ्रेम ∙ तीन रोलर्स ∙ साइड सपोर्ट स्ट्रक्चर ∙ रोलर शाफ्ट ∙ बेस स्ट्रक्चर ∙ जहाज के किनारे माउंटिंग व्यवस्था
डिजाइन और गुणवत्ता के फायदे
• ओपन टाइप स्ट्रक्चर -> आसान रस्सी लीड-इन और दृश्य निरीक्षण
• तीन रोलर्स की व्यवस्था -> दो रोलर्स की व्यवस्था की तुलना में रस्सी की दिशा का बेहतर नियंत्रण
• कास्टिंग स्टील रोलर विकल्प -> पुराने कास्ट आयरन अभ्यास की तुलना में उच्च शक्ति और बेहतर स्थायित्व
• स्टील प्लेट से निर्मित रोलर विकल्प -> विशिष्ट परियोजना आवश्यकताओं के लिए लचीला निर्माण विकल्प
• चिकनी रोलर सतह -> घर्षण को कम करता है और लगाव रस्सी की रक्षा करता है
• बड़े आकार की सीमा -> 150-450 मिमी नाममात्र रोलर व्यास को कवर करता है
• कस्टम कोटिंग -> समुद्री संक्षारण वातावरण के लिए उपयुक्त
कस्टम विशेषताएं
- उत्पाद का प्रकारः खुला प्रकार का तीन रोलर जहाज के किनारे का फेयरलीड -> जहाज के किनारे या डेक के किनारे पर रस्सी मार्गदर्शन को बांधने के लिए उपयोग किया जाता है
- मानकः JIS F 2014 -> जापानी जहाज के किनारे फेयरलीड संदर्भ मानक
- नाममात्र व्यासः 150-450 मिमी -> आम जहाज के लंगर रस्सी गाइड आकारों को कवर करता है
- रोलर व्यवस्थाः तीन रोलर्स -> रस्सी दिशा नियंत्रण और भार वितरण में सुधार
- संरचना प्रकारः खुला प्रकार -> आसान रस्सी प्रवेश और निरीक्षण
- रोलर सामग्रीः स्टील प्लेट निर्मित / कास्टिंग स्टील -> परियोजना की आवश्यकता के अनुसार चयनित
- आपूर्ति वरीयताः कास्टिंग स्टील -> समुद्री लंगिंग अनुप्रयोगों के लिए मजबूत और अधिक टिकाऊ
- सतह उपचारः Sa2.5 ब्लास्टिंग + एपॉक्सी / गैल्वनाइज्ड / पॉलिश / अनुकूलित -> समुद्री संक्षारण संरक्षण
- आवेदनः जहाज के किनारे लंगर लगाने के लिए रस्सी मार्गदर्शन -> धनुष, पतवार और साइड डेक पदों के लिए उपयुक्त
- प्रमाणनः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र -> परियोजना दस्तावेज और निरीक्षण आवश्यकताओं का समर्थन करता है
पूछताछ मार्गदर्शिका
• आवश्यक फेयरलीड रूपः खुला प्रकार का तीन रोलर
• नाममात्र रोलर व्यास: 150, 200, 250, 300, 350, 400 या 450 मिमी
• रोलर सामग्री की प्राथमिकताः स्टील प्लेट से निर्मित रोलर या कास्टिंग स्टील रोलर
• रस्सी का प्रकार और रस्सी का व्यास
• स्थापना की स्थिति और डेक की व्यवस्था
• सतह उपचार की आवश्यकता
• प्रमाणन और निरीक्षण की आवश्यकता
• यदि सटीक रोलर निर्माण आयामों की आवश्यकता है तो ड्राइंग या जीए आवश्यकता
यह कैसे काम करता है
Rope enters the open fairlead structure -> rope contacts the rollers -> rollers guide the rope direction and reduce friction -> open frame allows flexible rope lead-in and inspection -> mooring rope is guided safely along the ship side or deck edge.
आवेदन
जहाज के किनारे लंगर लगाना ∙ पूव डेक रस्सी गाइडिंग ∙ स्टर्न डेक रस्सी गाइडिंग ∙ कार्गो जहाज ∙ बारगेस ∙ वर्कबोट्स ∙ सामान्य जहाज लंगर लगाना उपकरण
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माताओं का परीक्षण प्रमाण पत्र। फायदे में खुले रस्सी लीड-इन, तीन रोलर मार्गदर्शन, कास्टिंग स्टील रोलर विकल्प शामिल हैं,चिकनी रस्सी संपर्क सतह और अनुकूलन योग्य कोटिंग/सामग्री.
चित्र और तस्वीरें

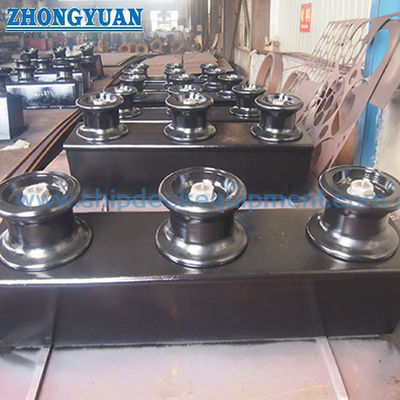

सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें
आदेश
• खुला प्रकार 3-रोलर फेयरलीड निर्दिष्ट करें
• नाममात्र व्यास और रोलर सामग्री की पुष्टि करें
• सतह उपचार और कोटिंग प्रणाली की पुष्टि करें
• प्रमाणन के दायरे की पुष्टि करें
• यदि नींव या विस्तृत रोलर निर्माण को अनुकूलित किया जाना है तो स्थापना ड्राइंग प्रदान करें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: इसे खुला प्रकार का फेयरलीड क्यों कहा जाता है?
उत्तर: इसमें रोलर्स के ऊपर कोई शीर्ष कवर प्लेट नहीं है, जिससे बाहरी डेक से आसान रस्सी लीड-इन और बेहतर दृश्य निरीक्षण की अनुमति मिलती है।
Q2: खुले प्रकार और बंद प्रकार के बीच अंतर क्या है?
उत्तरः ओपन प्रकार लचीले रस्सी प्रवेश के लिए डिज़ाइन किया गया है, जबकि बंद प्रकार एक शीर्ष कवर संरचना के साथ एक अधिक नियंत्रित रस्सी पथ प्रदान करता है।
प्रश्न 3: दो रोलर्स के बजाय तीन रोलर्स का उपयोग क्यों किया जाता है?
उत्तर: तीन रोलर्स रस्सी की दिशा को बेहतर ढंग से नियंत्रित करते हैं और रस्सी के नेतृत्व के कोणों में भिन्नता होने पर अधिक स्थिर मार्गदर्शन प्रदान करते हैं।
Q4: स्टील प्लेट फैब्रिकेटेड रोलर और कास्टिंग स्टील रोलर में क्या अंतर है?
एकः स्टील प्लेट से बना रोलर एक निर्माण विकल्प है; कास्टिंग स्टील रोलर उच्च अभिन्न शक्ति प्रदान करता है और आमतौर पर वर्तमान आपूर्ति के लिए पसंद किया जाता है।
Q5: क्या उत्पाद अनुकूलित किया जा सकता है?
एकः हाँ. रोलर सामग्री, कोटिंग, आयाम, प्रमाणीकरण और स्थापना विवरण परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
