150×450 मिमी बंद प्रकार दो-रोलर जहाज के किनारे फेयरलीड JIS F 2014-1987 प्रकार BF/BS जहाज के लिए

150×450 मिमी बंद प्रकार दो-रोलर जहाज के किनारे फेयरलीड JIS F 2014-1987 प्रकार BF/BS जहाज के लिए

उत्पाद का अवलोकन

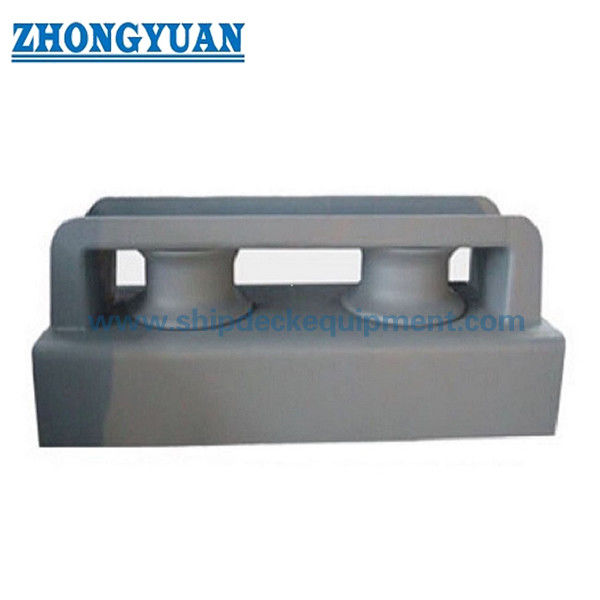

JIS F 2014 फॉर्म BF BS बंद प्रकार के दो रोलर्स वाले जहाज के किनारे फेयरलीड को जहाज के किनारों और डेक के लंगर क्षेत्रों पर लंगर रस्सियों की दिशा बदलने और निर्देशित करने के लिए डिज़ाइन किया गया है।बंद फ्रेम रस्सी पथ को नियंत्रित करने में मदद करता है और लंगर ऑपरेशन के दौरान रस्सी कूदने के जोखिम को कम करता है, जबकि दो रोलर्स रस्सी का मार्गदर्शन सुचारू रूप से करते हैं और तार रस्सी, मनीला रस्सी और नायलॉन रस्सी पर पहनने को कम करने में मदद करते हैं।

यह पृष्ठ बंद प्रकार के दो-रोलर विन्यास पर केंद्रित है।यह खुले प्रकार के फेयरलीड और तीन रोलर बंद प्रकार के फेयरलीड से अलग है क्योंकि संरचना अधिक कॉम्पैक्ट है और रस्सी पथ अधिक नियंत्रित हैउत्पाद को JIS F 2014-1987 के अनुसार आपूर्ति की जा सकती है, जिसमें 150 मिमी से 450 मिमी तक रोलर व्यास और परियोजना आवश्यकताओं के अनुसार अनुकूलित सामग्री या सतह उपचार विकल्प हैं।

त्वरित विनिर्देश

• तकनीकी मानकः JIS F 2014-1987 → इस जापानी मानक जहाज के किनारे फेयरलीड के लिए उत्पादन और आयामी संदर्भ के रूप में उपयोग किया जाता है।
• प्रकारः BF & BS बंद प्रकार → नियंत्रित लंगर रस्सी मार्गदर्शन के लिए बंद फ्रेम डिजाइन।
• रोलर व्यासः 150×450 मिमी → रस्सी के आकार, रस्सी के मार्ग और जहाज के लंगर की व्यवस्था के अनुसार चुना जाता है।
• रोलर मात्राः 2 रोलर → कॉम्पैक्ट बंद प्रकार के रस्सी दिशा परिवर्तन और मार्गदर्शन के लिए उपयुक्त।
• रोलर वज़न सीमाः 21.2~230 किलोग्राम → इस उत्पाद श्रृंखला के लिए प्रदान की गई संदर्भ वज़न सीमा।
• लागू रस्सीः तार रस्सी, मनीला रस्सी और नायलॉन रस्सी → जहाज के लंगर लगाने की प्रथा और रस्सी विनिर्देश के अनुसार चयनित।
• सामग्रीः हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील या नोड्यूलर कास्ट आयरन → शक्ति, संक्षारण और परियोजना आवश्यकताओं के अनुसार चुना गया।
• सतह उपचारः Sa2.5 तक रेत झड़ने + इपॉक्सी दुकान प्राइमर की एक परत, जस्ती, पॉलिश या अनुकूलित उपचार → समुद्री संक्षारण सुरक्षा की आवश्यकता के अनुसार चुना जाता है।
• अनुकूलनः उपलब्ध → सामग्री, कोटिंग और परियोजना-विशिष्ट विवरण चित्रों और वर्ग आवश्यकताओं के अनुसार पुष्टि की जा सकती है।

मुख्य तकनीकी मापदंड

नीचे दी गई तालिका में JIS F 2014 फॉर्म BF BS बंद प्रकार के दो-रोलर जहाज के किनारे फेयरलीड के लिए प्रदान किए गए आयामी डेटा का उपयोग किया गया है। कोई गैर-प्रदत्त भार या आकार डेटा नहीं जोड़ा गया है।

नाममात्र दिन	डी (मिमी)	L (मिमी)	आई (एमएम)	I2 (मिमी)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1बंद प्रकार का कास्ट-आयरन रोलर फेयरलीड - मुख्य वेबसाइट आयाम

बंद प्रकार का स्टील-प्लेट निर्मित रोलर फेयरलीड - मुख्य वेबसाइट आयाम

चयन मार्गदर्शिका

चरण 1: फेयरलीड प्रकार की पुष्टि करें = BF & BS बंद प्रकार → इस उत्पाद का चयन करें जब लंगर रस्सी को खुले रोलर गाइड के बजाय नियंत्रित बंद रस्सी पथ की आवश्यकता होती है।

चरण 2: रोलर व्यास की पुष्टि करें = 150×450 मिमी → रस्सी के आकार, रस्सी के झुकने के मार्ग और जहाज की तरफ लंगर की व्यवस्था के साथ नाममात्र व्यास से मेल खाएं।

चरण 3: रोलर संख्या = 2 रोलर्स → कॉम्पैक्ट दिशा परिवर्तन और रस्सी मार्गदर्शन के लिए उपयुक्त जहां तीन रोलर लेआउट की आवश्यकता नहीं है की पुष्टि करें।

चरण 4: रस्सी के प्रकार की पुष्टि करें = तार रस्सी, मनीला रस्सी या नायलॉन रस्सी → रस्सी की विभिन्न सामग्रियों के लिए अलग-अलग सतह खत्म और रोलर संपर्क गुणवत्ता की आवश्यकता हो सकती है।

चरण 5: सामग्री की पुष्टि करें = हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील या नोड्यूलर कास्ट आयरन → परियोजना विनिर्देश, संक्षारण वातावरण और वर्ग की आवश्यकता के अनुसार चुनें।

चरण 6: कोटिंग की पुष्टि करें = Sa2.5 + एपॉक्सी दुकान प्राइमर, गैल्वेनाइज्ड, पॉलिश या अनुकूलित → शिपयार्ड पेंटिंग सिस्टम और समुद्री जोखिम की स्थिति के अनुसार सतह उपचार का चयन करें।

चरण 7: प्रमाणन की आवश्यकता की पुष्टि करें = परियोजना वर्ग प्रमाण पत्र या निर्माता परीक्षण प्रमाण पत्र → उद्धरण और उत्पादन से पहले आवश्यक वर्गीकरण समाज को सलाह दें।

संरचना

बंद फ्रेम. दो गाइड रोलर्स. रोलर शाफ्ट. साइड सपोर्ट स्ट्रक्चर. बेस / माउंटिंग स्ट्रक्चर. रस्सी संपर्क सतह. सुरक्षात्मक सतह उपचार.

डिजाइन और गुणवत्ता के फायदे

• बंद प्रकार की संरचना ऑपरेशन के दौरान गाइड पथ के भीतर लंगर रस्सी को रखने में मदद करती है।
• दो-रोलर विन्यास एक कॉम्पैक्ट व्यवस्था के साथ चिकनी रस्सी दिशा परिवर्तन प्रदान करता है।
• चिकनी रोलर और फ्रेम संपर्क सतहों को लंगर ऑपरेशन के दौरान रस्सी पहनने को कम करने में मदद करते हैं।
• सामग्री विकल्पों में हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील और नोड्यूलर कास्ट आयरन सहित विभिन्न परियोजना आवश्यकताओं का समर्थन किया जाता है।
• सतह उपचार विकल्पों को शिपयार्ड कोटिंग आवश्यकताओं और समुद्री संक्षारण सुरक्षा आवश्यकताओं के साथ मेल खा सकता है।
• विनिर्माण को JIS F 2014-1987 और परियोजना ड्राइंग आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।

कस्टम विशेषताएं

• तकनीकी मानकः JIS F 2014-1987 → उत्पादन और आयामी संदर्भ मानक की पुष्टि करता है।
• उत्पाद प्रकारः BF & BS बंद प्रकार → नियंत्रित रस्सी मार्गदर्शन के लिए बंद फ्रेम विन्यास की पहचान करता है।
• रोलर व्यासः 150×450 मिमी → रस्सी के मार्ग और लंगर की व्यवस्था के मिलान के लिए प्रमुख चयन पैरामीटर।
• रोलर मात्राः 2 रोलर → रस्सी गाइड लेआउट को परिभाषित करता है और इस मॉडल को तीन रोलर प्रकारों से अलग करता है।
• सामग्रीः हल्के स्टील / सी-एमएन स्टील / स्टेनलेस स्टील / कास्टिंग स्टील / नोड्यूलर कास्ट आयरन → परियोजना विनिर्देश और संक्षारण आवश्यकताओं के अनुसार चुना गया।
• सतह उपचारः Sa2.5 + एपॉक्सी दुकान प्राइमर / जस्ती / पॉलिश / अनुकूलित → समुद्री वातावरण और कोटिंग प्रणाली के अनुसार चुना गया।
• लागू रस्सीः तार रस्सी / मनीला रस्सी / नायलॉन रस्सी → उद्धरण से पहले रस्सी संगतता की पुष्टि करता है।
• प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र → आदेश देने से पहले आवश्यक प्रमाण पत्र की पुष्टि करें।

पूछताछ मार्गदर्शिका

• आवश्यक नाममात्र व्यास या रोलर व्यास, जैसे 150 मिमी, 200 मिमी, 250 मिमी, 300 मिमी, 350 मिमी, 400 मिमी या 450 मिमी।
• आवश्यक प्रकार की पुष्टिः JIS F 2014 फॉर्म BF BS बंद प्रकार, 2 रोलर्स।
• रस्सी का प्रकार और रस्सी का आकार, जैसे तार रस्सी, मनीला रस्सी या नायलॉन रस्सी।
• सामग्री की आवश्यकता, जैसे हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील या नोड्यूलर कास्ट आयरन।
• सतह उपचार की आवश्यकता, जैसे Sa2.5 + एपॉक्सी दुकान प्राइमर, जस्ती या पॉलिश खत्म।
• आवश्यक वर्गीकरण प्रमाण पत्र या निर्माता परीक्षण प्रमाण पत्र।
• स्थापना चित्र, डेक व्यवस्था या मौजूदा फेयरलीड प्रतिस्थापन आयाम यदि उपलब्ध हो।
• आदेश मात्रा, वितरण पोर्ट और अपेक्षित वितरण समय।

यह कैसे काम करता है

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, लिंच, कैपस्टैन या तट के किनारे के लंगर लगाने का स्थान।

आवेदन

जहाज के किनारे के लंगर लगाने का क्षेत्र ∙ डेक लंगर लगाने की व्यवस्था ∙ लंगर लगाने की रस्सी की दिशा में बदलाव ∙ तार रस्सी का मार्गदर्शन ∙ मनीला रस्सी का मार्गदर्शन ∙ नायलॉन रस्सी का मार्गदर्शन ∙ जापान के मानक बंद प्रकार के फेयरलीड का प्रतिस्थापन

प्रमाणपत्र और लाभ

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र

उत्पाद को अनुबंध और वर्गीकरण आवश्यकताओं के अनुसार परियोजना प्रलेखन, निरीक्षण रिकॉर्ड और प्रमाणपत्र विकल्पों के साथ आपूर्ति की जा सकती है।उद्धरण और उत्पादन से पहले प्रमाणपत्र के सटीक दायरे की पुष्टि की जानी चाहिए.

चित्र और तस्वीरें

सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें

आदेश

• पुष्टि करें उत्पाद का नामः JIS F 2014 फॉर्म BF BS बंद प्रकार दो रोलर जहाज के किनारे फेयरलीड।
• तकनीकी मापदंड तालिका से नाममात्र व्यास और मुख्य आयामों की पुष्टि करें।
• उद्धरण से पहले सामग्री, सतह उपचार और प्रमाण पत्र की आवश्यकता की पुष्टि करें।
• अगर उपलब्ध हो तो रस्सी का प्रकार, रस्सी का आकार और जहाज के लंगर लगाने की व्यवस्था दीजिए।
• मात्रा, वितरण की अवधि, गंतव्य बंदरगाह और आवश्यक वितरण कार्यक्रम की पुष्टि करें।
• प्रतिस्थापन परियोजनाओं के लिए, असंगतता के जोखिम को कम करने के लिए मौजूदा फेयरलीड तस्वीरें और स्थापना आयाम प्रदान करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: बंद प्रकार और खुले प्रकार के जहाज के किनारे फेयरलीड के बीच मुख्य अंतर क्या है?

A1: बंद प्रकार के फेयरलीड में एक फ्रेम होता है जो रस्सी के मार्ग को नियंत्रित करने में मदद करता है और रस्सी के बाहर कूदने की संभावना को कम करता है।विभिन्न दिशाओं से लचीला रस्सी प्रवेश के लिए खुला प्रकार फेयरलीड अधिक सुविधाजनक हैयह पृष्ठ बंद प्रकार के दो-रोलर विन्यास के लिए है।

प्रश्न 2: क्या इस फेयरलीड का उपयोग तार रस्सी, मनीला रस्सी और नायलॉन रस्सी के लिए किया जा सकता है?

A2: हाँ. प्रदान उत्पाद विवरण में कहा गया है कि इस fairlead तार रस्सियों, मनीला रस्सियों और नायलॉन रस्सियों सहन कर सकते हैं. अंतिम चयन अभी भी रस्सियों के आकार की पुष्टि करनी चाहिए,रस्सी मार्ग और सतह खत्म करने की आवश्यकता.

Q3: किस रोलर व्यास का चयन किया जाना चाहिए?

A3: उपलब्ध रोलर व्यास सीमा 150×450 मिमी है। चयन जहाज के लंगर की व्यवस्था, रस्सी के प्रकार, रस्सी के आकार और स्थापना स्थान के आधार पर किया जाना चाहिए। यदि परियोजना प्रतिस्थापन है,मौजूदा फेयरलीड आयामों की जाँच तालिका से की जानी चाहिए.

Q4: सामग्री और सतह उपचार अनुकूलित किया जा सकता है?

A4: हाँ। सामग्री विकल्पों में हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील और नोड्यूलर कास्ट आयरन शामिल हैं। सतह उपचार Sa2.5 + एपॉक्सी दुकान प्राइमर, जस्ती,परियोजना आवश्यकताओं के अनुसार पॉलिश या अनुकूलित.

Q5: उद्धरण के लिए किस प्रमाण पत्र का अनुरोध किया जाना चाहिए?

A5: कृपया पुष्टि करें कि परियोजना को वर्गीकरण सोसाइटी प्रमाण पत्र, निर्माता परीक्षण प्रमाण पत्र या अन्य परियोजना दस्तावेज की आवश्यकता है या नहीं।प्रमाणपत्र के दायरे की पुष्टि बोली लगाने से पहले की जानी चाहिए क्योंकि यह निरीक्षण को प्रभावित करता है, लागत और वितरण अनुसूची।
