150–450 मिमी क्लोज्ड टाइप टू-रोलर शिप्ससाइड फेयरलीड फॉर शिप मूरिंग इक्विपमेंट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ 2014-1987 | प्रकार: | BF&BS बंद प्रकार |
|---|---|---|---|
| रोलर व्यास: | 150~450मिमी | रोलर नं.: | 2 रोलर्स |
| रोलर वजन: | 21.2~230 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | जहाज़ के किनारे फेयरलीड रोलर्स,जहाज़ के लंगर लगाने के उपकरण के रोलर्स,बंद प्रकार के जहाज के किनारे फेयरलीड रोलर्स |
||
उत्पाद विवरण

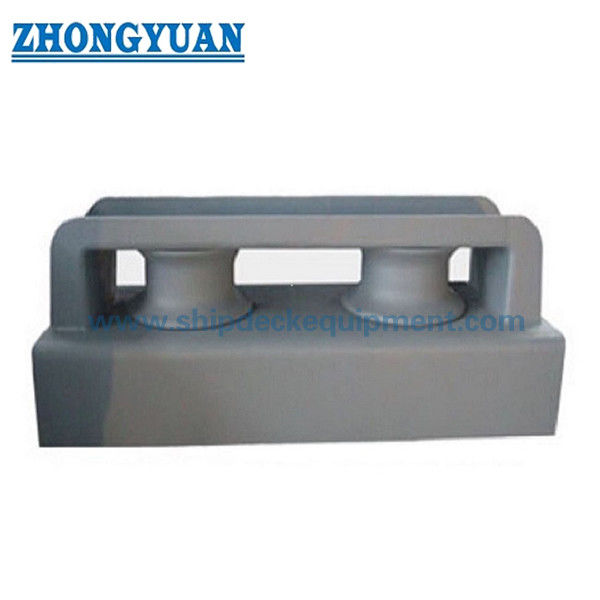

150×450 मिमी बंद प्रकार के दो रोलर जहाज के किनारे के लंगर उपकरण के लिए
उत्पाद का अवलोकन
JIS F 2014 फॉर्म BF BS बंद प्रकार के दो रोलर्स वाले जहाज के किनारे फेयरलीड को जहाज के किनारों और डेक के लंगर क्षेत्रों पर लंगर रस्सियों की दिशा बदलने और निर्देशित करने के लिए डिज़ाइन किया गया है।बंद फ्रेम रस्सी पथ को नियंत्रित करने में मदद करता है और लंगर ऑपरेशन के दौरान रस्सी कूदने के जोखिम को कम करता है, जबकि दो रोलर्स रस्सी का मार्गदर्शन सुचारू रूप से करते हैं और तार रस्सी, मनीला रस्सी और नायलॉन रस्सी पर पहनने को कम करने में मदद करते हैं।
यह पृष्ठ बंद प्रकार के दो-रोलर विन्यास पर केंद्रित है।यह खुले प्रकार के फेयरलीड और तीन रोलर बंद प्रकार के फेयरलीड से अलग है क्योंकि संरचना अधिक कॉम्पैक्ट है और रस्सी पथ अधिक नियंत्रित हैउत्पाद को JIS F 2014-1987 के अनुसार आपूर्ति की जा सकती है, जिसमें 150 मिमी से 450 मिमी तक रोलर व्यास और परियोजना आवश्यकताओं के अनुसार अनुकूलित सामग्री या सतह उपचार विकल्प हैं।
त्वरित विनिर्देश
- तकनीकी मानकः JIS F 2014-1987 → इस जापानी मानक जहाज के किनारे फेयरलीड के लिए उत्पादन और आयामी संदर्भ के रूप में उपयोग किया जाता है।
- प्रकारः BF & BS बंद प्रकार → नियंत्रित लंगर रस्सी मार्गदर्शन के लिए बंद फ्रेम डिजाइन।
- रोलर व्यासः 150×450 मिमी → रस्सी के आकार, रस्सी के मार्ग और जहाज के लंगर की व्यवस्था के अनुसार चुना जाता है।
- रोलर मात्राः 2 रोलर → कॉम्पैक्ट बंद प्रकार के रस्सी दिशा परिवर्तन और मार्गदर्शन के लिए उपयुक्त।
- रोलर वज़न सीमाः 21.2~230 किलोग्राम → इस उत्पाद श्रृंखला के लिए प्रदान की गई संदर्भ वज़न सीमा।
- लागू रस्सीः तार रस्सी, मनीला रस्सी और नायलॉन रस्सी → जहाज के लंगर लगाने की प्रथा और रस्सी विनिर्देश के अनुसार चयनित।
- सामग्रीः हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील या नोड्यूलर कास्ट आयरन → शक्ति, संक्षारण और परियोजना आवश्यकताओं के अनुसार चुना गया।
- सतह उपचारः Sa2.5 तक रेत झड़ने + इपॉक्सी दुकान प्राइमर की एक परत, जस्ती, पॉलिश या अनुकूलित उपचार → समुद्री संक्षारण सुरक्षा की आवश्यकता के अनुसार चुना जाता है।
- अनुकूलनः उपलब्ध → सामग्री, कोटिंग और परियोजना-विशिष्ट विवरण चित्रों और वर्ग आवश्यकताओं के अनुसार पुष्टि की जा सकती है।
मुख्य तकनीकी मापदंड
नीचे दी गई तालिका में JIS F 2014 फॉर्म BF BS बंद प्रकार के दो-रोलर जहाज के किनारे फेयरलीड के लिए प्रदान किए गए आयामी डेटा का उपयोग किया गया है। कोई गैर-प्रदत्त भार या आकार डेटा नहीं जोड़ा गया है।
| नाममात्र दिन | डी (मिमी) | L (मिमी) | आई (एमएम) | I2 (मिमी) |  |
| 150 | 150 | 1020 | 420 | 300 | |
| 200 | 200 | 1190 | 530 | 330 | |
| 250 | 250 | 1430 | 640 | 395 | |
| 300 | 300 | 1610 | 750 | 430 | |
| 350 | 350 | 1890 | 860 | 515 | |
| 400 | 400 | 2100 | 970 | 565 | |
| 450 | 450 | 2360 | 1080 | 640 |
1बंद प्रकार का कास्ट-आयरन रोलर फेयरलीड - मुख्य वेबसाइट आयाम
| नाममात्र दीया। |
D | डी1 | डी2 | डी3 | डी4 (बुश) |
H | h | बी | L | L1 | L2 | L3 | D7 | D8 | रोलर द्रव्यमान किलो |
समर्थन बीएफ किलो |
समर्थन डीएफ किलो |
| 150 | 150 | 240 | 220 | 100 | 61 | 160 | 58 | 220 | 200 | 75 | 50 | 75 | 100 | 62 | 28.5 | 43.6 | 53.8 |
| 200 | 200 | 310 | 280 | 120 | 76 | 190 | 67 | 280 | 230 | 75 | 50 | 75 | 120 | 77 | 56.9 | 74.4 | 103 |
| 250 | 250 | 380 | 340 | 140 | 87 | 220 | 77 | 340 | 270 | 100 | 75 | 100 | 140 | 87 | 97.9 | 89.9 | 132 |
| 300 | 300 | 440 | 400 | 180 | 102 | 240 | 86 | 400 | 300 | 100 | 75 | 100 | 180 | 102 | 142 | 168 | 236 |
| 350 | 350 | 500 | 455 | 220 | 117 | 260 | 95 | 460 | 350 | 110 | 90 | 125 | 220 | 117 | 211 | 217 | 306 |
| 400 | 400 | 560 | 520 | 260 | 128 | 280 | 105 | 520 | 400 | 110 | 90 | 125 | 260 | 128 | 284 | 294 | 415 |
बंद प्रकार का स्टील-प्लेट निर्मित रोलर फेयरलीड - मुख्य वेबसाइट आयाम
| नाममात्र दीया। |
D | डी1 | डी2 | डी3 (बुश) |
H | h | बी | L | L1 | L2 | L3 | D7 | D8 | रोलर द्रव्यमान किलो |
समर्थन बीएस किलो |
समर्थन डीएस किलो |
| 150 | 150 | 240 | 220 | 61 | 160 | 58 | 220 | 200 | 75 | 50 | 75 | 100 | 62 | 21.2 | 43.6 | 53.8 |
| 200 | 200 | 310 | 280 | 76 | 190 | 67 | 280 | 230 | 75 | 50 | 75 | 120 | 77 | 35.0 | 74.4 | 103 |
| 250 | 250 | 380 | 340 | 87 | 220 | 72 | 340 | 270 | 100 | 75 | 100 | 140 | 87 | 52.1 | 89.9 | 132 |
| 300 | 300 | 440 | 400 | 102 | 240 | 86 | 400 | 300 | 100 | 75 | 100 | 180 | 102 |
