जेआईएस एफ 2014 कास्टिंग ओपन टाइप 2 रोलर्स शिपसाइड फेयरलीड रोलर्स शिप मूरिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ 2014-1987 | प्रकार: | वायुसेना और खुले प्रकार के रूप में |
|---|---|---|---|
| रोलर व्यास: | 150~400 मिमी | रोलर नं.: | 2 रोलर्स |
| रोलर वेट: | 32.1~336 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | एस2.5 + एपॉक्सी पेंट की 3 परतों तक सैंडब्लास्टिंग | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना |
| प्रमुखता देना: | जेआईएस एफ 2014-1987 फेयरलीड रोलर्स,400 मिमी फेयरलीड रोलर्स,जेआईएस एफ 2014 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
ओपन टाइप टू-रोलर शिपसाइड फेयरलीड | JIS F 2014 AF कास्ट रोलर मूरिंग उपकरण
उत्पाद अवलोकन
JIS F 2014 AF ओपन टाइप टू-रोलर शिपसाइड फेयरलीड एक जहाज मूरिंग रस्सी गाइड है जिसका उपयोग पोत के किनारे, बुलवार्क या डेक-एज मूरिंग क्षेत्र में किया जाता है। इसकी खुली व्यवस्था मूरिंग लाइन को ऊपर की ओर से फेयरलीड में प्रवेश करने और दो घूमने वाले रोलर्स के ऊपर से गुजरने की अनुमति देती है, जिससे रस्सी के मार्ग का मार्गदर्शन करने और जहाज की संरचना के खिलाफ सीधे रगड़ को कम करने में मदद मिलती है।
यह पेज ओपन टाइप टू-रोलर फेयरलीड के कास्टिंग रोलर संस्करण के लिए लिखा गया है। जेआईएस एफ 2014 में, एएफ दो कास्ट रोलर्स के साथ ओपन टाइप फेयरलीड को संदर्भित करता है, जबकि एएस दो स्टील प्लेट फैब्रिकेटेड रोलर्स के साथ ओपन टाइप फेयरलीड को संदर्भित करता है। कोटेशन और उत्पादन के लिए, पोत विनिर्देश के अनुसार अंतिम रोलर सामग्री, शाफ्ट सामग्री, सतह उपचार, स्थापना ड्राइंग और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
त्वरित विशिष्टताएँ
• उत्पाद प्रकार: खुले प्रकार के दो-रोलर शिपसाइड फेयरलीड → शिपसाइड मूरिंग रस्सी मार्गदर्शन के लिए उपयुक्त जहां एक खुली रस्सी-प्रवेश व्यवस्था की आवश्यकता होती है।
• मानक और प्रकार: JIS F 2014-1987 AF → मानक प्रकार के वर्गीकरण के अनुसार दो कास्ट रोलर्स के साथ ओपन टाइप फ़ेयरलीड।
• नाममात्र आकार सीमा: एएफ प्रकार के लिए 150 से 400 → पोत ड्राइंग, रस्सी व्यवस्था और स्थापना स्थान द्वारा चयनित।
• रोलर व्यवस्था: 2 रोलर्स → मानक शिपसाइड मूरिंग स्टेशनों के लिए एक सरल रस्सी लीड पथ प्रदान करता है।
• मुख्य आयाम: डी, एल, एल, और एल1 → वेबपेज ड्राइंग, शिपयार्ड लेआउट जांच और पूछताछ पुष्टिकरण के लिए मुख्य मान।
• संदर्भ रस्सी डेटा: तार रस्सी और फाइबर रस्सी मान मानक तालिका द्वारा प्रदान किए जाते हैं → इन संदर्भों को उत्पाद एसडब्ल्यूएल या ब्रेकिंग लोड के रूप में नहीं लिखा जाना चाहिए।
• स्थापना की स्थिति: जहाज के किनारे/बुलवार्क/डेक-एज मूरिंग क्षेत्र → जहाज के आसपास की संरचना और सुदृढीकरण की जांच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।
• विनिर्माण फोकस: कास्ट रोलर सतह, चिकनी रस्सी-संपर्क त्रिज्या, मुफ्त रोलर रोटेशन, शाफ्ट / बुश फिट, संक्षारण संरक्षण, और रखरखाव योग्य असेंबली।
मुख्य तकनीकी पैरामीटर
JIS F 2014 AF ओपन टाइप टू-रोलर शिपसाइड फेयरलीड के लिए मुख्य वेबपेज आयाम। जब तक अन्यथा न कहा जाए, आयाम मिमी में हैं। संदर्भ रस्सी डेटा केवल प्रारंभिक चयन के लिए है और इसे पोत लंगर व्यवस्था के अनुसार जांचा जाना चाहिए।
| प्रकार | नाम मात्र का आकार | डी | एल | एल | एल1 | संदर्भ तार रस्सी दीया। (मिमी) | संदर्भ फाइबर रस्सी दीया। (मिमी) | लगभग। वजन (किलो) |
| वायुसेना | 150 | 150 | 740 | 420 | 160 | 16 / 20 / 16 | 45 | 32 |
| वायुसेना | 200 | 200 | 930 | 530 | 200 | 20/22.4/20 | 55 | 39 |
| वायुसेना | 250 | 250 | 1100 | 640 | 230 | 24/25/22.4 | 65 | 45 |
| वायुसेना | 300 | 300 | 1270 | 750 | 260 | 30/31.5/28 | 70 | 49 |
| वायुसेना | 350 | 350 | 1440 | 860 | 290 | 35.5 / 37.5 / 33.5 | 75 | 53 |
| वायुसेना | 400 | 400 | 1610 | 970 | 320 | 37.5/40/37.5 | 85 | 60 |
मुख्य तालिका में संदर्भ तार रस्सी मान मानक तार रस्सी कॉलम के अनुसार व्यवस्थित किए गए हैं। सटीक रस्सी निर्माण और रस्सी व्यास की पुष्टि पोत मूरिंग डिजाइन या परियोजना विनिर्देश द्वारा की जानी चाहिए।
चयन एवं पूछताछ गाइड
• चरण 1: पोत ड्राइंग के अनुसार जेआईएस एफ 2014 एएफ ओपन टाइप टू-रोलर शिपसाइड फेयरलीड और नाममात्र आकार 150/200/250/300/350/400 की पुष्टि करें।
• चरण 2: पुष्टि करें कि क्या परियोजना को एएस स्टील प्लेट फैब्रिकेटेड रोलर प्रकार के बजाय एएफ कास्ट रोलर प्रकार की आवश्यकता है।
• चरण 3: रस्सी के प्रकार, रस्सी का व्यास, मूरिंग लाइन की दिशा, जहाज के किनारे स्थापना की स्थिति और उपलब्ध स्थापना स्थान की पुष्टि करें।
• चरण 4: उत्पादन से पहले रोलर, फ्रेम, शाफ्ट, बुश, फास्टनरों और स्टॉपर भागों के लिए सामग्री की आवश्यकता की पुष्टि करें।
• चरण 5: सतह के उपचार की पुष्टि करें: ब्लास्टिंग और शॉप प्राइमर, अंतिम कोटिंग, गैल्वेनाइज्ड फिनिश, पॉलिश स्टेनलेस स्टील की सतह, या अन्य निर्दिष्ट उपचार।
• चरण 6: कोटेशन से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, गवाह निरीक्षण, या परियोजना-विशिष्ट अनुमोदन।
• चरण 7: यदि उपलब्ध हो तो मात्रा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, इंस्टॉलेशन ड्राइंग और संदर्भ तस्वीरें प्रदान करें।
संरचना
फ़ेयरलीड फ़्रेम खोलें | दो कास्ट रोलर्स | रोलर शाफ्ट/पिन | बुश या बियरिंग संपर्क क्षेत्र | स्टॉपर और नट की व्यवस्था | शिपसाइड माउंटिंग इंटरफ़ेस | चिकनी रस्सी-संपर्क सतह | चित्रित या निर्दिष्ट सतह उपचार
कास्टिंग, रोटेशन और इंजीनियरिंग लाभ
• खुले प्रकार की व्यवस्था ऊपरी तरफ से सीधे रस्सी प्रवेश की अनुमति देती है, जो शिपसाइड मूरिंग स्टेशनों पर उपयोगी है जहां बर्थिंग या शिफ्टिंग के दौरान मूरिंग लाइन लीड कोण बदलता है।
• दो रोलर्स मूरिंग लाइन का मार्गदर्शन करते हैं और बुलवार्क, शेल एज या डेक संरचना के साथ सीधे रस्सी के संपर्क को कम करने में मदद करते हैं।
• तीव्र स्थानीय संपर्क को कम करने और रस्सी की सुरक्षा का समर्थन करने के लिए कास्ट रोलर्स को रस्सी-संपर्क सतह पर तैयार और चिकना किया जाना चाहिए।
• असेंबली के बाद रोलर रोटेशन की जांच की जानी चाहिए ताकि मूरिंग ऑपरेशन के दौरान रस्सी कम घर्षण के साथ गुजर सके।
• शाफ्ट, बुश, स्टॉपर, नट और ग्रीस से संबंधित भागों को आपूर्ति की गई ड्राइंग और परियोजना की आवश्यकता के अनुसार निरीक्षण और रखरखाव के लिए व्यवस्थित किया जाना चाहिए।
• शिपसाइड माउंटिंग संरचना को स्थानीय सुदृढीकरण, रस्सी लीड कोण और शिपयार्ड स्थापना विवरण के साथ जांचा जाना चाहिए।
• पेज संदर्भ रस्सी डेटा को चयन संदर्भ के रूप में मानता है, न कि एसडब्ल्यूएल, एमबीएल, ब्रेकिंग लोड या टेस्ट लोड के रूप में।
कस्टम विशेषताएँ
• मानक: JIS F 2014-1987 → तब उपयोग करें जब शिपयार्ड या मालिक के विनिर्देशन के लिए JIS शिपसाइड फ़ेयरलीड आयामों की आवश्यकता हो।
• प्रकार: एएफ ओपन टाइप टू-रोलर फेयरलीड → ओपन शिपसाइड मूरिंग रस्सी मार्गदर्शन के लिए कास्ट रोलर संस्करण।
• नाममात्र आकार: 150 / 200 / 250 / 300 / 350 / 400 → पोत ड्राइंग, रस्सी पथ और स्थापना स्थान के अनुसार चयन करें।
• रोलर व्यवस्था: दो रोलर्स → बंद ऊपरी फ्रेम के बिना मानक शिपसाइड रस्सी दिशा नियंत्रण के लिए उपयुक्त।
• सामग्री: कास्ट रोलर सामग्री और स्टील संरचना सामग्री की पुष्टि की जानी है → अंतिम सामग्री ऑर्डर विनिर्देश और लागू मानक आवश्यकता का पालन करती है।
• स्थापना: शिपसाइड / बुलवार्क / डेक-किनारे की स्थिति → स्थानीय पतवार सुदृढीकरण और माउंटिंग विवरण की ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• सतह का उपचार: सामान्य समुद्री अभ्यास के रूप में ब्लास्टिंग और शॉप प्राइमर → अंतिम कोटिंग, गैल्वनाइजिंग, या पॉलिशिंग ग्राहक की आवश्यकता के अनुसार होती है।
• प्रमाणपत्र की आवश्यकता: ऑर्डर के दायरे के अनुसार उपलब्ध → कोटेशन से पहले वर्ग निरीक्षण और प्रमाणपत्र स्तर की पुष्टि की जानी चाहिए।
यह काम किस प्रकार करता है
मूरिंग रस्सी शिपसाइड फेयरलीड के पास पहुंचती है → रस्सी खुली दो-रोलर व्यवस्था में प्रवेश करती है → घूमने वाले कास्ट रोलर्स रस्सी पथ का मार्गदर्शन करते हैं → जहाज संरचना के खिलाफ संपर्क घर्षण कम हो जाता है → स्थानीय बल को फेयरलीड माउंटिंग संरचना के माध्यम से जहाज पतवार संरचना में स्थानांतरित किया जाता है
अनुप्रयोग
मालवाहक जहाज | थोक वाहक | टैंकर | कंटेनर जहाज़ | टगबोट्स | वर्कबोट्स | बजरे | शिपसाइड मूरिंग स्टेशन | बुलवार्क रस्सी मार्गदर्शन | नव निर्माण एवं प्रतिस्थापन परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।
ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: JIS F 2014 ओपन टाइप टू-रोलर फ़ेयरलीड में AF और AS के बीच क्या अंतर है?
ए1: एएफ कास्ट रोलर्स के साथ ओपन टाइप टू-रोलर फेयरलीड है, जबकि एएस स्टील प्लेट फैब्रिकेटेड रोलर्स के साथ ओपन टाइप टू-रोलर फेयरलीड है। सही प्रकार को पोत ड्राइंग और परियोजना विनिर्देश का पालन करना चाहिए।
Q2: क्या तालिका में संदर्भ रस्सी व्यास को SWL या MBL के रूप में उपयोग किया जा सकता है?
ए2: नहीं। रस्सी व्यास मान मानक तालिका से चयन संदर्भ हैं। उन्हें उत्पाद एसडब्ल्यूएल, एमबीएल, ब्रेकिंग लोड या टेस्ट लोड के रूप में नहीं लिखा जाना चाहिए। पोत मौरिंग डिज़ाइन और परियोजना की आवश्यकता के अनुसार लोड अनुमोदन की जाँच की जानी चाहिए।
Q3: कोटेशन से पहले किस जानकारी की आवश्यकता है?
A3: JIS F 2014 AF प्रकार, नाममात्र आकार, रस्सी व्यास, सामग्री, सतह उपचार, मात्रा, स्थापना ड्राइंग, प्रमाणपत्र आवश्यकता, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
| प्रकार | नाम मात्र का आकार | डी | एल | एल | एल1 | एल2 |
| एएफ एवं एएस | 150 | 150 | 740 | 420 | 160 | / |
| 200 | 200 | 930 | 530 | 200 | / | |
| 250 | 250 | 1100 | 640 | 230 | / | |
| 300 | 300 | 1270 | 750 | 260 | / | |
| 350 | 350 | 1440 | 860 | 290 | / | |
| 400 | 400 | 1610 | 970 | 320 | / | |
| जैसा | 450 | 450 | 1800 | 1080 | 360 | / |

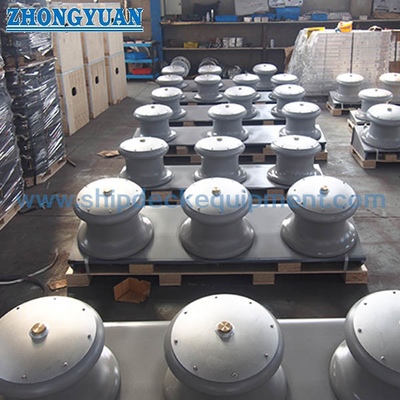

जेआईएस एफ 2014 कास्टिंग ओपन टाइप 2 रोलर्स शिपसाइड फेयरलीड रोलर्स शिप मूरिंग उपकरण के चित्र
