उत्पाद विवरण

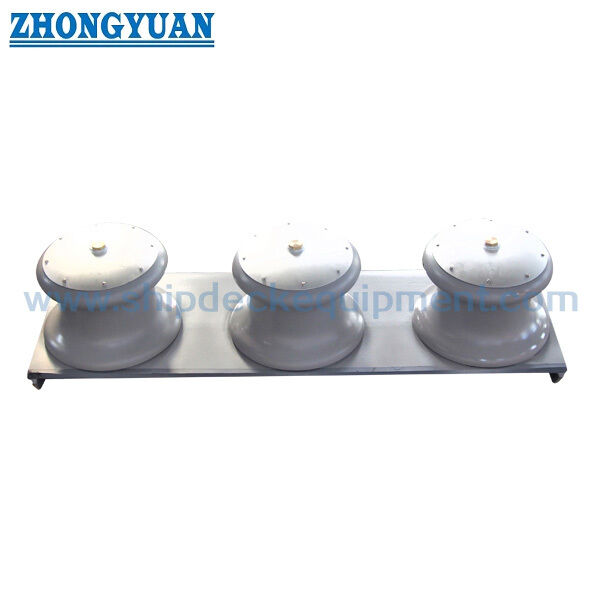

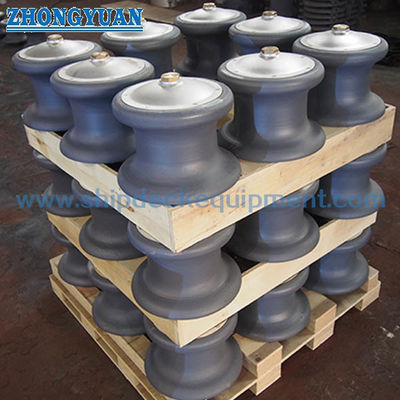

ओपन टाइप कास्ट स्टील रोलर फेयरलीड फाउंडेशन के साथ | डीएन100–डीएन450 जहाज की मूरिंग के लिए
उत्पाद अवलोकन
ओपन टाइप कास्टिंग स्टील रोलर फेयरलीड को लचीले रस्सी प्रवेश के साथ डेक किनारे पर मूरिंग रस्सियों को निर्देशित करने के लिए डिज़ाइन किया गया है।
यह संरचना शीर्ष प्लेट के बिना आधार पर कई रोलर्स को माउंट करने की अनुमति देती है, जो साइड मूरिंग और जटिल रस्सी लीड कोणों के लिए उपयुक्त है।
यह मॉडल संरचनात्मक शक्ति, लोड ट्रांसफर विश्वसनीयता और दीर्घकालिक स्थायित्व पर केंद्रित है, और एसडब्ल्यूएल-प्रमाणित इंजीनियरिंग फेयरलीड चयन मॉडल से अलग है।
त्वरित विनिर्देश
- रोलर व्यास: 100–450 मिमी → रस्सी संगतता निर्धारित करता है
- एसडब्ल्यूएल रेंज: 108–1767 kN → लोड संदर्भ
- सुरक्षा कारक: 1.41–1.56 → संरचनात्मक विश्वसनीयता
- पिन शाफ्ट सामग्री: कार्बन स्टील (ग्रेड 25) → तन्य शक्ति ≥460 MPa
- बेयरिंग प्रकार: बुश → लोड ट्रांसफर और घिसाव प्रतिरोध
- सतह: ग्राउंड फिनिश → रस्सी की सुरक्षा करता है
- संरचना: ओपन टाइप → लचीला रस्सी प्रवेश
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट
मुख्य तकनीकी पैरामीटर
| रोलर व्यास | लागू केबल अधिकतम व्यास | आधार का आकार | सीमा आयाम |
वजन किलो |
||||||||||||||
| स्टील वायर रोप | प्रकृति रस्सी |
सिंथेटिक फाइबर रोप |
ए | बी | सी | सी1 | डी | आर | के | के1 | डी1 | एच | एस | कास्ट आयरन | कास्ट स्टील | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| प्रकार |
रोलर व्यास डी |
ए | एल | लागू केबल अधिकतम व्यास |
एसडब्ल्यूएल टीएफ (केएन) |
सुरक्षा कारक | ||||
| स्टील वायर रोप | प्रकृति रस्सी | सिंथेटिक फाइबर रोप | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
इंजीनियरिंग डिजाइन तर्क
गणना लोड को रस्सी के टूटने के लोड के 2 गुना लिया जाता है ताकि रस्सी के फेल होने पर भी फेयरलीड की अखंडता सुनिश्चित हो सके।
लोड ट्रांसफर पथ: रोलर → बुश → पिन शाफ्ट → फाउंडेशन।
पिन शाफ्ट रस्सी के तनाव से झुकने वाले क्षण के अधीन प्राथमिक लोड-असर वाला घटक है।
संरचनात्मक अनुकूलन
बेहतर लोड ट्रांसफर और ताकत के लिए पिन शाफ्ट फाउंडेशन में फैला हुआ है।
बढ़े हुए शाफ्ट व्यास से डी/डी अनुपात बढ़ाकर ताकत और रस्सी के जीवन में सुधार होता है।
शाफ्ट और बुश के बीच अनुकूलित क्लीयरेंस स्नेहन और सुचारू रोटेशन सुनिश्चित करता है।
संरचना
1 काउंटरसंक स्क्रू | 2 रोलर कवर | 3 वॉशर | 4 बुश | 5 पिन शाफ्ट | 6 रोलर बॉडी | 7 सेट स्क्रू | 8 नट | 9 सेट स्क्रू | 10 ग्रीस कप | 11 थ्रेड स्लीव | 12 प्लग
गुणवत्ता नियंत्रण
कास्टिंग पार्ट्स दरारें, सिकुड़न और समावेशन जैसे दोषों से मुक्त होने चाहिए।
रस्सी संपर्क सतहों को चिकना पीसा जाना चाहिए।
घूमने वाले पुर्जे लचीले ढंग से काम करने चाहिए।
चयन गाइड
चरण 1 – रोलर व्यास का चयन करें → रस्सी के आकार के आधार पर
चरण 2 – रस्सी के प्रकार की पुष्टि करें → तार / फाइबर
चरण 3 – लोड आवश्यकता की पुष्टि करें → एसडब्ल्यूएल देखें
चरण 4 – स्थापना की स्थिति की पुष्टि करें
चरण 5 – प्रमाणन आवश्यकता की पुष्टि करें
कस्टम विशेषताएँ
- ओपन स्ट्रक्चर → लचीला रस्सी प्रवेश
- हेवी-ड्यूटी पिन शाफ्ट → उच्च शक्ति
- बुश बेयरिंग → सुचारू रोटेशन
- ग्राउंड सरफेस → रस्सी की सुरक्षा करता है
- कास्टिंग स्टील → टिकाऊ संरचना
पूछताछ गाइड
कृपया रस्सी व्यास, रस्सी प्रकार, आवश्यक लोड, स्थापना की स्थिति और प्रमाणन आवश्यकता प्रदान करें।
यह कैसे काम करता है
रस्सी को रोलर्स द्वारा निर्देशित किया जाता है और लोड को बुश और पिन शाफ्ट के माध्यम से फाउंडेशन में स्थानांतरित किया जाता है, जिससे सुरक्षित संचालन सुनिश्चित होता है।
अनुप्रयोग
जहाज की मूरिंग | डेक किनारे की गाइड | साइड मूरिंग
प्रमाणन और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट → प्रमुख वर्गीकरण समाजों के अनुपालन को सुनिश्चित करता है
ड्राइंग और तस्वीरें
सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें उपलब्ध हैं
ऑर्डरिंग
एमओक्यू: 1 यूनिट | डिलीवरी: 30–60 दिन | अनुकूलन उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: ओपन टाइप फेयरलीड क्या है?
ए: ओपन टाइप फेयरलीड एक ऐसी संरचना को संदर्भित करता है जिसमें रोलर्स के ऊपर कोई टॉप प्लेट नहीं होती है। दो, तीन या चार रोलर्स एक फाउंडेशन बेस पर लगे होते हैं, और ऊपरी तरफ लचीले रस्सी प्रवेश के लिए खुला रहता है।
बंद प्रकार के फेयरलीड में एक टॉप प्लेट शामिल होती है जो रस्सी की गति को प्रतिबंधित करती है (जैसे, जेआईएस एफ2014 टाइप बी और डी)।
प्रश्न 2: ओपन टाइप डिज़ाइन क्यों?
ए: डेक के बाहर से लचीला रस्सी प्रवेश; बहु-दिशा मूरिंग के लिए उपयुक्त; मॉड्यूलर रोलर व्यवस्था।
प्रश्न 3: फाउंडेशन की ऊंचाई का कार्य क्या है?
ए: फाउंडेशन की ऊंचाई का उपयोग रस्सी लीड कोण को समायोजित करने, झुकने वाले तनाव को कम करने, डेक संपर्क से बचने और रस्सी के घिसाव को कम करने के लिए किया जाता है।
प्रश्न 4: पिन शाफ्ट महत्वपूर्ण क्यों है?
ए: यह रस्सी के तनाव से झुकने वाले लोड को वहन करता है और संरचनात्मक सुरक्षा निर्धारित करता है।
प्रश्न 5: 2× ब्रेकिंग लोड का उपयोग क्यों किया जाता है?
ए: यह सुनिश्चित करने के लिए कि रस्सी फेल होने पर भी फेयरलीड बरकरार रहे।
प्रश्न 6: रस्सी का जीवन कैसे सुधारा जाए?
ए: डी/डी अनुपात बढ़ाएं और चिकनी रोलर सतह सुनिश्चित करें।
