जहाज के लंगर लगाने के लिए नींव के साथ 100 450 मिमी ओपन टाइप कास्टिंग स्टील रोलर फेयरलीड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |

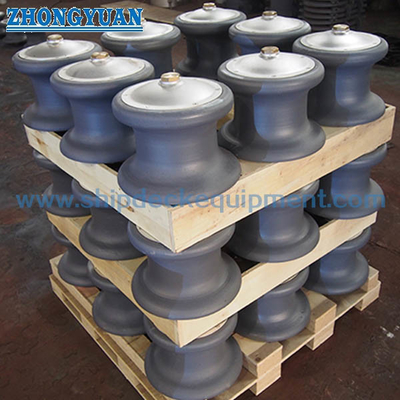

| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी*58-83 मानक | प्रकार: | खुले प्रकार का |
|---|---|---|---|
| रोलर व्यास: | 160~560मिमी | रोलर नं.: | 2/3 रोलर्स |
| रोलर वजन: | 9.4~462 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | फाउंडेशन कास्टिंग स्टील रोलर बटन फेयरलीड,खुले जहाज के लंगर लगाने के उपकरण |
||
उत्पाद विवरण
जहाज के लंगर लगाने के लिए नींव के साथ 100 450 मिमी ओपन टाइप कास्टिंग स्टील रोलर फेयरलीड
उत्पाद का अवलोकन

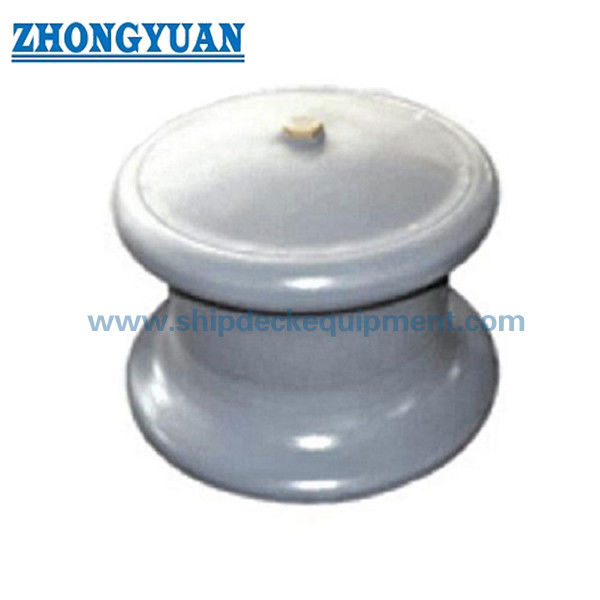

ओपन टाइप कास्टिंग स्टील रोलर फेयरलीड को लचीला रस्सी प्रवेश के साथ डेक के किनारे पर लंगर रस्सियों के मार्गदर्शन के लिए डिज़ाइन किया गया है।

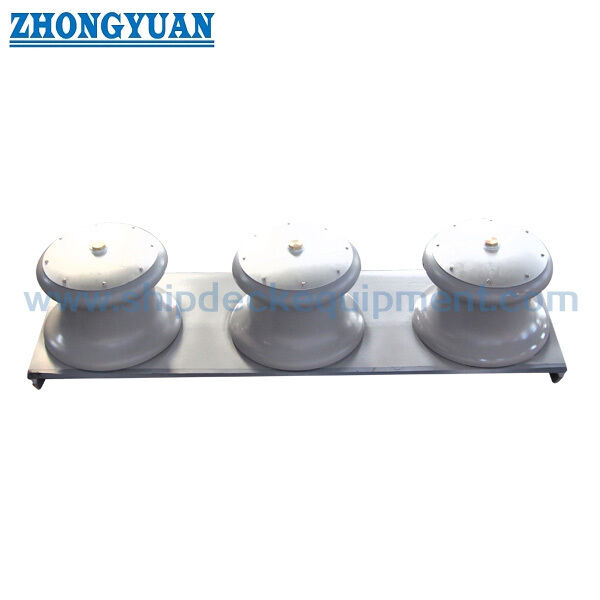

संरचना कई रोलर्स को शीर्ष प्लेट के बिना आधार पर स्थापित करने की अनुमति देती है, जो साइड मोरिंग और जटिल रस्सी लीड कोणों के लिए उपयुक्त है।
यह मॉडल संरचनात्मक शक्ति, भार हस्तांतरण विश्वसनीयता और दीर्घकालिक स्थायित्व पर केंद्रित है और SWL-प्रमाणित इंजीनियरिंग फेयरलीड चयन मॉडल से अलग है।
त्वरित विनिर्देश
- रोलर व्यासः 100×450 मिमी → रस्सी संगतता निर्धारित करता है
- SWL रेंजः 1081767 kN → लोड संदर्भ
- सुरक्षा कारकः 1.41 ₹1.56 → संरचनात्मक विश्वसनीयता
- पिन शाफ्ट सामग्रीः कार्बन स्टील (ग्रेड 25) → तन्यता शक्ति ≥460 एमपीए
- असर प्रकारः झाड़ी → भार हस्तांतरण और पहनने के प्रतिरोध
- सतहः ग्राउंड फिनिश → रस्सी की रक्षा करता है
- संरचनाः खुला प्रकार → लचीला रस्सी प्रवेश
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
मुख्य तकनीकी मापदंड
| रोलर व्यास | लागू केबल का अधिकतम व्यास | आधार का आकार | सीमा आयाम |
वजन किलो |
||||||||||||||
| इस्पात तार रस्सी | प्रकृति रस्सी |
सिंथेटिक फाइबर रस्सी |
अ | b | c | c1 | d | आर | क | K1 | डी1 | H | एस | कास्ट आयरन | कास्ट स्टील | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| प्रकार |
रोलर व्यास D |
ए | L | लागू केबल का अधिकतम व्यास |
SWL टीएफ (KN) |
सुरक्षा कारक | ||||
| इस्पात तार रस्सी | प्रकृति रस्सी | सिंथेटिक फाइबर रस्सी | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
इंजीनियरिंग डिजाइन तर्क
गणना भार को रस्सी के टूटने के भार के 2 गुना के रूप में लिया जाता है ताकि रस्सी विफल होने पर भी फेयरलीड अखंडता सुनिश्चित हो सके।
लोड ट्रांसफर पथः रोलर → झाड़ी → पिन शाफ्ट → फाउंडेशन।
पिन शाफ्ट मुख्य लोड-असर घटक है जो रस्सी तनाव से झुकने के क्षण के अधीन है।
संरचनात्मक अनुकूलन
पिन शाफ्ट बेहतर भार हस्तांतरण और शक्ति के लिए नींव में फैलता है।
बढ़े हुए शाफ्ट व्यास से D/d अनुपात बढ़कर ताकत और रस्सी जीवन में सुधार होता है।
शाफ्ट और झाड़ी के बीच अनुकूलित रिक्ति स्नेहन और चिकनी रोटेशन सुनिश्चित करती है।
संरचना
1 काउंटरसन स्क्रू 2 रोलर कवर 3 वॉशर 4 झाड़ी 5 पिन शाफ्ट 6 रोलर बॉडी 7 सेट स्क्रू 8 नट 9 सेट स्क्रू 10 ग्रीस कप 11 धागा आस्तीन 12 प्लग
गुणवत्ता नियंत्रण
कास्टिंग पार्ट्स में दरारें, संकुचन और समावेशन जैसे दोष नहीं होने चाहिए।
रस्सी के संपर्क की सतहों को चिकनी जमीन होनी चाहिए।
घूमने वाले भागों को लचीलापन से काम करना चाहिए।
चयन मार्गदर्शिका
चरण 1 रोलर व्यास चुनें → रस्सी के आकार के आधार पर
चरण 2 रस्सी के प्रकार की पुष्टि करें → तार / फाइबर
चरण 3 ️ लोड आवश्यकता की पुष्टि → संदर्भ SWL
चरण 4 ️ स्थापना की स्थिति की पुष्टि करें
चरण 5 प्रमाणन की आवश्यकता की पुष्टि करें
कस्टम विशेषताएं
- खुली संरचना → लचीला रस्सी प्रवेश
- भारी-कर्तव्य पिन शाफ्ट → उच्च शक्ति
- झाड़ी असर → चिकनी घूर्णन
- जमीन की सतह → रस्सी की रक्षा करता है
- कास्टिंग स्टील → टिकाऊ संरचना
पूछताछ मार्गदर्शिका
कृपया रस्सी का व्यास, रस्सी का प्रकार, आवश्यक भार, स्थापना की स्थिति और प्रमाणन की आवश्यकता बताएं।
यह कैसे काम करता है
रस्सी को रोलर्स द्वारा निर्देशित किया जाता है और बोझ झाड़ी और पिन शाफ्ट के माध्यम से नींव पर स्थानांतरित किया जाता है, जिससे सुरक्षित संचालन सुनिश्चित होता है।
आवेदन
जहाज की लंगर लगाना ∙ डेक किनारे का मार्गदर्शन ∙ साइड लंगर लगाना
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट → प्रमुख वर्गीकरण समाजों के अनुपालन को सुनिश्चित करता है
चित्र और तस्वीरें
सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें उपलब्ध
आदेश
MOQ: 1 यूनिट -- वितरणः 30 ¢ 60 दिन -- अनुकूलन उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: ओपन टाइप फेयरलीड क्या है?
उत्तर: खुले प्रकार का फेयरलीड रोलर्स के ऊपर एक शीर्ष प्लेट के बिना एक संरचना को संदर्भित करता है। दो, तीन या चार रोलर्स एक नींव आधार पर लगाए जाते हैं, और ऊपरी पक्ष लचीली रस्सी प्रवेश के लिए खुला रहता है.
बंद प्रकार के फेयरलीड में रस्सी की गति को प्रतिबंधित करने वाली एक शीर्ष प्लेट शामिल है (जैसे JIS F2014 प्रकार B और D) ।
प्रश्न 2: ओपन टाइप डिज़ाइन क्यों?
उत्तरः बाहरी डेक से लचीला रस्सी प्रवेश; बहु-दिशात्मक लंगर लगाने के लिए उपयुक्त; मॉड्यूलर रोलर व्यवस्था।
Q3: फाउंडेशन हाइट का कार्य क्या है?
उत्तर: फाउंडेशन की ऊंचाई का उपयोग रस्सी के लीड कोण को समायोजित करने, झुकने के तनाव को कम करने, डेक संपर्क से बचने और रस्सी के पहनने को कम करने के लिए किया जाता है।
प्रश्न 4: पिन शाफ्ट महत्वपूर्ण क्यों है?
उत्तर: यह रस्सी के तनाव से झुकने वाले भार को सहन करता है और संरचनात्मक सुरक्षा निर्धारित करता है।
Q5: 2× ब्रेकिंग लोड का प्रयोग क्यों किया जाता है?
उत्तर: यह सुनिश्चित करने के लिए कि रस्सी टूटने पर भी फेयरलीड बरकरार रहे।
प्रश्न 6: रस्सी के जीवन में सुधार कैसे किया जाए?
A: D/d अनुपात को बढ़ाएं और रोलर की सतह को चिकना सुनिश्चित करें।
