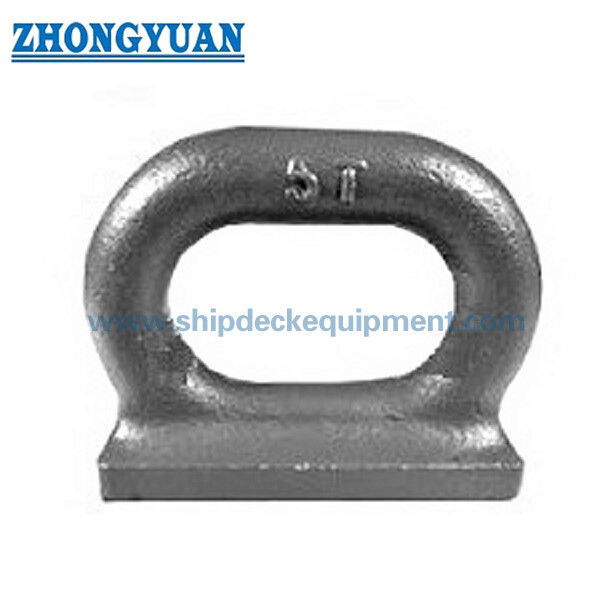

जहाज डेक मूरिंग और रिगिंग कनेक्शन के लिए मरीन फोर्ज्ड वेल्डेड ओवल आई प्लेट

जहाज के डेक के लंगर और रिगिंग कनेक्शन के लिए समुद्री फोर्ज वेल्डेड अंडाकार आँख प्लेट

उत्पाद का अवलोकन

मरीन फोर्ज्ड वेल्डेड ओवल आई प्लेट एक वेल्डेड जहाज डेक लगाव फिटिंग है जिसका उपयोग रस्सी टर्मिनलों, चेनल्स, पोली और अन्य समुद्री कनेक्शन घटकों को तय करने के लिए किया जाता है।यह JIS F3410-1999 प्रकार F के अनुसार डिज़ाइन किया गया है और प्रबलित जहाज संरचनाओं पर स्थापित करने के लिए है जहां एक कॉम्पैक्ट वेल्डेड कनेक्शन बिंदु की आवश्यकता होती है.

टाइप एफ डिजाइन में एक लम्बी खुली जगह और एक वेल्डेड आधार व्यवस्था के साथ एक फोर्गेड अंडाकार आंख शरीर का उपयोग किया जाता है। यह संरचना एक साधारण प्लेट-कट पैड आंख से अलग है। फोर्गेड आकार,चिकनी त्रिज्या संक्रमण और अंडाकार उद्घाटन आंख क्षेत्र के आसपास स्थिर भार हस्तांतरण का समर्थन करते हुए चेन और रस्सी टर्मिनलों के लिए व्यावहारिक सफाई प्रदान करने में मदद करते हैं.

यह उत्पाद शिपयार्ड, जहाज मालिकों, समुद्री उपकरण वितरकों और इंजीनियरिंग खरीदारों के लिए उपयुक्त है जिन्हें डेक कनेक्शन के लिए मानक आधारित वेल्डेड आंख प्लेट की आवश्यकता होती है,लंगर लगाने के लिए लगाव और नौसैनिक रिगिंग अनुप्रयोगअंतिम सामग्री के ग्रेड, वेल्डिंग के दायरे, निरीक्षण के दायरे और प्रमाण पत्र आवश्यकताओं को परियोजना विनिर्देश के अनुसार पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद मानकः JIS F3410-1999 → समुद्री डेक कनेक्शन फिटिंग के लिए जहाज के अंडाकार नेत्र पट्टी मानक।

• उत्पाद प्रकार: प्रकार F ढाला हुआ वेल्डेड अंडाकार नेत्र प्लेट → जहाज के लिए लगाव अनुप्रयोगों के लिए वेल्डेड आधार के साथ अंडाकार नेत्र संरचना।

• नाममात्र आकार सीमाः 3-15 → मानक प्रकार F आकार सीमा प्रदान की गई तालिका में।

• अनुमेय भारः 29.4-147 kN → सही नेत्र प्लेट के आकार का चयन करने के लिए प्रयोग किया जाता है; इसे रस्सी एमबीएल, परीक्षण भार या उठाने के एसडब्ल्यूएल के साथ मिश्रित नहीं किया जाना चाहिए।

• मुख्य उपयोगः रस्सी के टर्मिनल, चेन और पल्ली → जहाज की संरचनाओं पर एक स्थिर वेल्डेड कनेक्शन बिंदु के रूप में उपयोग किया जाता है।

• सामग्री विकल्पः हल्के स्टील / स्टेनलेस स्टील / सी-एमएन स्टील फोर्जिंग → परियोजना विनिर्देश और संक्षारण वातावरण के अनुसार अंतिम सामग्री ग्रेड की पुष्टि की जानी चाहिए।

• सतह की स्थितिः दिखाई देने वाले दरारों और छीलने से मुक्त → नकली घटकों की जांच और डेक पर विश्वसनीय सेवा के लिए महत्वपूर्ण।

• सतह उपचारः Sa2.5 तक रेत झड़ना + एक परत एपॉक्सी दुकान प्राइमर → अंतिम शिपयार्ड पेंटिंग से पहले समुद्री कोटिंग सिस्टम के लिए तैयार।

• स्थापना विधिः वेल्डेड स्थापना → उपयुक्त डेक या सहायक इस्पात सुदृढीकरण और योग्य वेल्डिंग प्रक्रिया की आवश्यकता होती है।

• प्रमाणपत्र विकल्पः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र → परियोजना और वर्ग आवश्यकताओं के अनुसार आपूर्ति की जाती है।

मुख्य तकनीकी मापदंड

नोटः आयाम प्रदान की गई JIS F3410 प्रकार F तालिका पर आधारित हैं। अंतिम उत्पादन आयाम, सहिष्णुता,सामग्री ग्रेड और निरीक्षण के दायरे को अनुमोदित ड्राइंग और खरीद आदेश के अनुसार पुष्टि की जानी चाहिए.

चयन मार्गदर्शिका

चरण 1: कनेक्शन उद्देश्य की पुष्टि करें = रस्सी टर्मिनल / चेन / पल्ली को तय करना → यह पुष्टि करता है कि प्रकार F अंडाकार आंख प्लेट आवेदन के लिए सही लगाव फिटिंग है या नहीं।

चरण 2: अनुमेय भार की पुष्टि करें = 29.4-147 kN → आवश्यक कनेक्शन भार और परियोजना सुरक्षा आवश्यकताओं के अनुसार नाममात्र आकार का चयन करें।

चरण 3: नाममात्र आकार = 3 / 5 / 7.5 / 10 / 15 की पुष्टि करें → चयनित आकार को मानक आयामों, आंख खोलने की स्पष्टता और कनेक्शन हार्डवेयर के साथ मेल खाएं।

चरण 4: भार दिशा = ऊर्ध्वाधर / झुकाव / साइड दिशा की पुष्टि करें → वेल्डेड संरचना और डेक सुदृढीकरण को वास्तविक बल दिशा के लिए जांचना चाहिए।

चरण 5: स्थापना संरचना की पुष्टि करें = वेल्डेड डेक या प्रबलित स्टील नींव → समर्थन प्लेट की मोटाई और प्रबलित व्यवस्था अंतिम भार हस्तांतरण को प्रभावित करती है।

चरण 6: सामग्री की पुष्टि करें = हल्के स्टील / स्टेनलेस स्टील / सी-एमएन स्टील फोर्जिंग → संक्षारण वातावरण, मालिक विनिर्देश और वर्ग आवश्यकताओं के अनुसार सामग्री का चयन करें।

चरण 7: कोटिंग की पुष्टि = Sa2.5 + एपॉक्सी दुकान प्राइमर या परियोजना कोटिंग सिस्टम → पुष्टि करें कि अंतिम शीर्ष कोटिंग शिपयार्ड या आपूर्तिकर्ता द्वारा लागू की जाएगी या नहीं।

चरण 8: प्रमाण पत्र की पुष्टि करें = निर्माता परीक्षण प्रमाण पत्र या वर्ग प्रमाण पत्र → उद्धरण से पहले आवश्यक समाज और निरीक्षण दायरे की पुष्टि करें।

संरचना

ढाला हुआ अंडाकार आंख शरीर लम्बा अंडाकार उद्घाटन चिकनी त्रिज्या संक्रमण वेल्डेड आधार क्षेत्र फिल्ट वेल्ड पैर आवश्यकताएं समुद्री डेक लगाव बिंदु एपोक्सी प्राइमर सतह संरक्षण

बनावट संरचना और इंजीनियरिंग लाभ

• फोल्डेड अंडाकार शरीर → सरल लौ-कट प्लेट के आकार की तुलना में आंख के उद्घाटन के आसपास बेहतर संरचनात्मक निरंतरता प्रदान करता है।

• चिकनी त्रिज्या संक्रमण → कनेक्शन क्षेत्र के आसपास स्थानीय तनाव एकाग्रता को कम करने में मदद करता है।

• अंडाकार उद्घाटन डिजाइन → बंधनों, रस्सी के टर्मिनलों और पल्ली निर्धारण व्यवस्थाओं के लिए व्यावहारिक रिक्ति प्रदान करता है।

• वेल्डेड आधार व्यवस्था → प्रबलित डेक या जहाज की इस्पात संरचनाओं के साथ प्रत्यक्ष एकीकरण की अनुमति देता है।

• मानक आयामी सीमा → नाममात्र आकार 3-15 29.4 kN से 147 kN तक कई अनुमेय भार स्तरों को कवर करते हैं।

• समुद्री कोटिंग तैयारी → Sa2.5 ब्लास्टिंग और एपॉक्सी शॉप प्राइमर शिपयार्ड कोटिंग सिस्टम का समर्थन करते हैं।

• निरीक्षण के लिए अनुकूल सतह की आवश्यकता → परिष्कृत नेत्र पट्टी की सतह में दिखाई देने वाले दरारें और छील से मुक्त होना चाहिए।

कस्टम विशेषताएं

• मानकः JIS F3410-1999 → जहाज के अंडाकार नेत्र प्लेटों के लिए मानक आधार।

• प्रकारः प्रकार F → वेल्डेड अंडाकार नेत्र प्लेट विन्यास।

• नाममात्र आकारः 3-15 → मानक आकार रेंज और संबंधित आयाम तालिका को परिभाषित करता है।

• अनुमेय भारः 29.4-147 kN → मॉडल चयन और इंजीनियरिंग पुष्टि के लिए प्रयोग किया जाता है।

• सामग्रीः हल्के स्टील / स्टेनलेस स्टील / सी-एमएन स्टील फोर्जिंग → परियोजना विनिर्देश के अनुसार सामग्री का चयन किया जा सकता है।

• सतह की स्थितिः दिखाई देने वाले दरारों और फ्लेकिंग से मुक्त → फोल्ड नौसेना फिटिंग के लिए महत्वपूर्ण निरीक्षण बिंदु।

• सतह उपचारः Sa2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर → अंतिम पेंटिंग से पहले मानक एंटी-जंग तैयारी।

• स्थापनाः वेल्डेड → पात्र वेल्डिंग और पोत पर उपयुक्त इस्पात नींव की आवश्यकता होती है।

• मुख्य कनेक्शन भागः रस्सी के टर्मिनल / चेन / पल्ली → सामान्य डेक कनेक्शन अनुप्रयोग।

प्रमाणपत्रः निर्माता परीक्षण प्रमाणपत्र/वर्ग प्रमाणपत्र → आदेश और पोत की आवश्यकता के अनुसार पुष्टि की जानी है।

पूछताछ मार्गदर्शिका

• आवश्यक नाममात्र आकार या आवश्यक अनुमेय भार।

• अनुप्रयोगः रस्सी टर्मिनल, चेन, पल्ली निर्धारण या अन्य समुद्री डेक कनेक्शन।

• स्थापना की स्थितिः डेक, बुलार्ड, फाउंडेशन प्लेट या अन्य प्रबलित स्टील संरचना।

• लोड दिशा और अपेक्षित कार्य स्थिति, यदि उपलब्ध हो।

• सामग्री की आवश्यकताः नरम स्टील, स्टेनलेस स्टील या सी-एमएन स्टील फोर्जिंग।

• सतह उपचार की आवश्यकता और अंतिम कोटिंग विनिर्देश।

• आवश्यक प्रमाण पत्र: निर्माता परीक्षण प्रमाण पत्र या विशिष्ट वर्ग प्रमाण पत्र।

• मात्रा और वितरण कार्यक्रम।

• गंतव्य बंदरगाह या शिपिंग विधि।

• यदि उपलब्ध हो तो चित्र, स्केच या संदर्भ फोटो।

यह कैसे काम करता है

Reinforced Ship Structure Prepared → Eye Plate Welded to Deck or Foundation → Shackle / Rope Terminal / Pulley Connected → Load Transferred Through Forged Eye Body → Welded Base Transfers Load Into Ship Structure

आवेदन

जहाज के डेक के लिए संलग्नक ∙ लंगर लगाने का कनेक्शन बिंदु ∙ रस्सी टर्मिनल फिक्सिंग ∙ बंधन कनेक्शन ∙ पल्ली फिक्सिंग ∙ टगबोट डेक संरचना ∙ काम करने वाली नाव और बैज के लिए लंगर लगाने का क्षेत्र ∙ समुद्री रिगिंग कनेक्शन

प्रमाणपत्र और लाभ

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।आदेश आवश्यकताओं के अनुसार सामग्री रिकॉर्ड और वर्ग से संबंधित दस्तावेज.

चित्र और तस्वीरें

तकनीकी संदर्भ के लिए सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें यहां रखी जा सकती हैं।

आदेश

• मानक और प्रकार की पुष्टि करें: JIS F3410-1999 प्रकार F.

• नाममात्र आकार की पुष्टि करें: 3, 5, 7.5, 10 या 15.

• स्वीकार्य भार आवश्यकता की पुष्टि करेंः चयनित आकार के अनुसार 29.4-147 kN।

• सामग्री की आवश्यकता और स्टेनलेस स्टील की आवश्यकता की पुष्टि करें।

• सतह उपचार और अंतिम कोटिंग के दायरे की पुष्टि करें।

• उत्पादन से पहले प्रमाण पत्र की आवश्यकता की पुष्टि करें।

• मात्रा, पैकिंग विधि और वितरण गंतव्य की पुष्टि करें।

• यदि वर्ग अनुमोदन या वेल्डिंग सत्यापन की आवश्यकता है तो स्थापना चित्र या डेक संरचना चित्र प्रदान करें।

समर्थन दस्तावेज अनुरोध पर उपलब्ध

परियोजना आवश्यकताओं के अनुसार निम्नलिखित समर्थन दस्तावेज प्रदान किए जा सकते हैं। परियोजना विशिष्ट प्रमाण पत्र,गर्मी संख्या रिकॉर्ड और वेल्डिंग दस्तावेज आम तौर पर पूछताछ या आदेश की पुष्टि के बाद प्रदान कर रहे हैं.

• उत्पाद डेटाशीट और सरलीकृत जीए ड्राइंग → ग्राहक डाउनलोड या पूछताछ अनुवर्ती के लिए उपयुक्त।

• सामग्री प्रमाण पत्र नमूना और गर्मी संख्या ट्रेसेबिलिटी रिकॉर्ड → पूछताछ या परियोजना की पुष्टि के बाद अनुशंसित।

• वर्गीकरण प्रमाण पत्र का नमूना या पिछले परियोजना संदर्भ → उपयुक्त होने पर एक मुखौटा नमूना के रूप में प्रदान किया जा सकता है।

• स्थापना ड्राइंग या सुदृढीकरण की सिफारिश → तकनीकी पुष्टि के दौरान विस्तृत संस्करण प्रदान किया जाना चाहिए।

• कोटिंग और सतह उपचार विनिर्देश → पात्र कोटिंग प्रणाली के अनुसार प्रदान किया जा सकता है।

• वेल्डिंग प्रक्रिया/डब्लूपीएस जानकारी → केवल तभी प्रदान की जाती है जब परियोजना के दायरे में शामिल हो या कक्षा/शिपयार्ड द्वारा आवश्यक हो।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या यह उत्पाद लिफ्टिंग पैड आंख के समान है?

नहीं. इस प्रकार के एफ उत्पाद को मुख्य रूप से समुद्री लगाव और कनेक्शन अनुप्रयोगों जैसे रस्सी टर्मिनल, चेन और पल्ली के लिए एक जहाज अंडाकार आंख प्लेट के रूप में वर्णित किया गया है। यदि इसका उपयोग उठाने के लिए किया जाएगा, तो यह एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एक प्रकार का एकभार दिशा, सुरक्षा कारक, वेल्डिंग डिजाइन और वर्ग अनुमोदन को अलग से सत्यापित किया जाना चाहिए।

Q2: मुझे सही नाममात्र आकार कैसे चुनना चाहिए?

चयन आवश्यक अनुमत भार और कनेक्शन हार्डवेयर आकार से शुरू किया जाना चाहिए। मानक तालिका नाममात्र आकार 3, 5, 7 देता है।5, 10 और 15 पर 29.4 kN से 147 kN तक के अनुमेय भारों के साथ। स्थापना संरचना और भार दिशा की भी जांच की जानी चाहिए।

Q3: फोर्ज की गई संरचना महत्वपूर्ण क्यों है?

एक बनावट वाली आंख का शरीर एक साधारण फ्लैट प्लेट के आकार की तुलना में अंडाकार आंख के उद्घाटन के चारों ओर बेहतर संरचनात्मक निरंतरता प्रदान करता है।यह समुद्री कनेक्शन बिंदुओं के लिए उपयोगी है जहां घटक के माध्यम से घूंसे या रस्सी टर्मिनलों केंद्रित भार हस्तांतरण का अनुभव कर सकते हैं.

Q4: स्टेनलेस स्टील सामग्री की आपूर्ति की जा सकती है?

हां, स्टेनलेस स्टील सामग्री पर विचार किया जा सकता है जब अधिक संक्षारण प्रतिरोध की आवश्यकता होती है। सटीक ग्रेड, यांत्रिक गुणों और प्रमाण पत्र के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।

Q5: त्वरित उद्धरण के लिए किस जानकारी की आवश्यकता है?

कृपया नाममात्र आकार या अनुमेय भार, मात्रा, सामग्री, कोटिंग आवश्यकता, प्रमाणपत्र आवश्यकता, स्थापना स्थान और गंतव्य बंदरगाह प्रदान करें।एक ड्राइंग या आवेदन फोटो सही विन्यास की पुष्टि करने में मदद मिलेगी.

Q6: कौन से दस्तावेज सामान्यतः सार्वजनिक डाउनलोड होते हैं और कौन से पूछताछ आधारित होते हैं?

डेटाशीट और सरलीकृत जीए ड्राइंग को आमतौर पर वेबसाइट डाउनलोड के लिए तैयार किया जा सकता है।डब्लूपीएस सूचना और वर्ग प्रमाणपत्र के नमूने आम तौर पर पूछताछ या परियोजना की पुष्टि के बाद प्रदान किए जाते हैं क्योंकि उनमें परियोजना-विशिष्ट या कारखाने की संवेदनशील जानकारी हो सकती है.

महत्वपूर्ण इंजीनियरिंग नोट्स

• यह उत्पाद एक वेल्डेड नौसैनिक लगाव फिटिंग है। समर्थन डेक या स्टील संरचना लागू भार को स्थानांतरित करने के लिए पर्याप्त मजबूत होना चाहिए।

• अनुमेय भार को रस्सी एमबीएल, परीक्षण भार या उठाने के एसडब्ल्यूएल के रूप में नहीं माना जाना चाहिए जब तक कि इंजीनियरिंग गणना और वर्ग अनुमोदन द्वारा अलग से सत्यापित न किया जाए।

• भार दिशा महत्वपूर्ण है. साइड लोडिंग, झुकाव लोडिंग और दोहराया गतिशील लोडिंग को वास्तविक स्थापना व्यवस्था के अनुसार जांचना चाहिए.

वेल्डिंग पैर के आकार, आयामी सहिष्णुता और निरीक्षण आवश्यकताओं को JIS F3410, स्वीकृत चित्र, शिपयार्ड वेल्डिंग प्रक्रिया और वर्ग आवश्यकताओं का पालन करना चाहिए।

• स्थापना की स्थिति, प्लेट मोटाई और भार पथ के आधार पर डेक सुदृढीकरण की आवश्यकता हो सकती है।

• Sa2.5 ब्लास्टिंग और एपॉक्सी दुकान प्राइमर तैयारी उपचार हैं। अंतिम कोटिंग सिस्टम को पोत पेंटिंग विनिर्देश से मेल खाना चाहिए।
