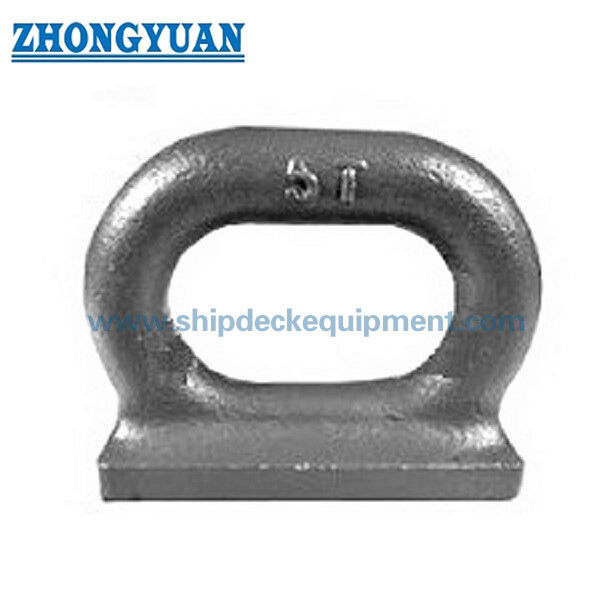

जेआईएस एफ 3410 टाइप एफ फोर्जिंग स्टील वेल्डेड ओवल आईप्लेट शिप मूरिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| मानक: | जिस F3410-1999 | नाममात्र आकार: | 3-15 मिमी |
|---|---|---|---|
| प्रकार: | एफ टाइप करें | अनुमेय भार: | 29.7 से 147KN |
| सामग्री: | हल्के स्टील, स्टेनलेस स्टील सी-एमएन स्टील फोर्जिंग | सतह का उपचार: | सैंडब्लास्टिंग से S2.5 + एपॉक्सी शॉप प्राइमर की एक परत |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | फोर्जिंग स्टील वेल्डेड ओवल नेत्रपटल,JIS F 3410 वेल्डेड ओवल नेत्रपटल |
||
उत्पाद विवरण
जेआईएस एफ 3410 टाइप एफ फोर्जिंग स्टील वेल्डेड ओवल आईप्लेट शिप मूरिंग उपकरण
विवरण:
जहाजों के लिए एक आई प्लेट के रूप में जिसका उपयोग रस्सी के टर्मिनलों, झोंपड़ियों, पुली आदि जैसी संरचनाओं को ठीक करते समय किया जा सकता है।
मुख्य तकनीकी विशिष्टता:
1. मानक: JIS F3410-1999,
2. नाममात्र आकार: 3-15 मिमी
3. टाइप: टाइप एफ,
4. अनुमेय भार: 29.7 से 147KN
5. सामग्री: हल्के स्टील, स्टेनलेस स्टील सी-एमएन स्टील फोर्जिंग;
6. तैयार आईप्लेट की सतह दिखाई देने वाली दरारों और फ्लेकिंग से मुक्त होती है।
7. भूतल उपचार: एस 2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत;
8. वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि।
मुख्य तकनीकी पैरामीटर:
| नाममात्र आकार |
जायज़ भार के.एन. |
डी | ली | आर | एल1 | बी | टी | एच | आर | आर 1 | r2 | वेल्डिंग लेग एफ |
वजन (किग्रा) |
| 3 | 29.4 | 28 | 85 | 25 | 130 | 60 | 15 | 13 | 18 | 12 | 25 | 7 | 2.44 |
| 5 | 49 | 34 | 100 | 28 | 150 | 70 | 15 | 20 | 20 | 15 | 25 | 9 | 3.88 |
| 7.5 | 73.5 | 42 | 115 | 30 | 180 | 100 | 20 | 25 | 25 | 20 | 25 | 1 1 | 7.5 |
| 10 | 98 | 50 | 135 | 32 | 210 | 120 | 20 | 28 | 30 | 25 | 25 | 13 | 11.7 |
| 15 | 147 | 60 | 160 | 34 | 250 | 140 | 27 | 36 | 36 | 30 | 27 | 10 | 20 |
जेआईएस एफ 3410 टाइप एफ फोर्जिंग स्टील वेल्डेड ओवेल आईप्लेट शिप मूरिंग उपकरण का आरेखण:
