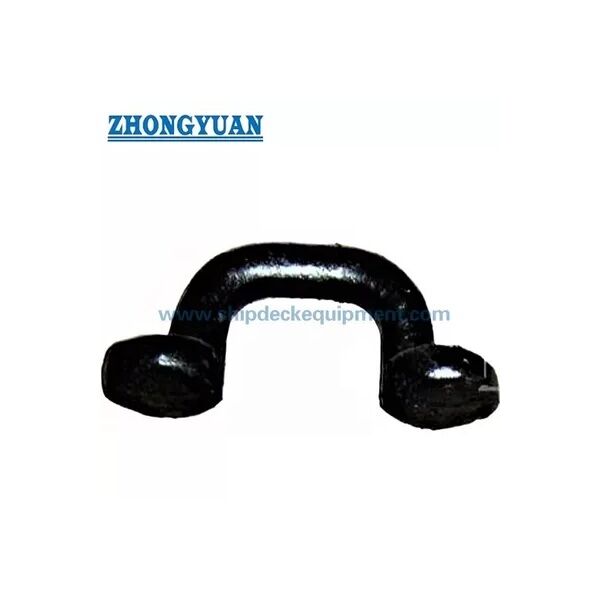

रस्सी टर्मिनल और चेन कनेक्शन के लिए फोल्डेड समुद्री अंडाकार नेत्र पट्टी JIS F 3410-1999 प्रकार ई
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जेआईएस एफ3410-1999 | नाममात्र संख्या: | 0.5-2 |
|---|---|---|---|
| प्रकार: | ई टाइप करें | अनुमेय भार: | 4.9 से 19.6KN |
| सामग्री: | माइल्ड स्टील, स्टेनलेस स्टील सी-एमएन स्टील फोर्जिंग | सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | टाइप ई बोट आई प्लेट,JIS F3410 बोट आई प्लेट,JIS F3410 शिप मूरिंग इक्विपमेंट |
||
उत्पाद विवरण
रस्सी टर्मिनल और शैकल कनेक्शन के लिए जाली समुद्री अंडाकार आईप्लेट | जेआईएस एफ 3410-1999 टाइप ई
उत्पाद अवलोकन
जेआईएस एफ3410 टाइप ई जाली अंडाकार आईप्लेट जहाज संरचनाओं पर रस्सी टर्मिनलों, शैकल, पुली, या समान कनेक्शन हार्डवेयर को ठीक करने के लिए उपयोग किया जाने वाला एक वेल्डेड अटैचमेंट फिटिंग है। इसे सामान्यतः वहां चुना जाता है जहां जहाज के ड्राइंग में एक परिभाषित स्वीकार्य भार, नियंत्रित आई ओपनिंग, वेल्ड लेग और चिकनी फिनिश सतह के साथ एक कॉम्पैक्ट अंडाकार आईप्लेट की आवश्यकता होती है।
यह छोटे आकार की रेंज नाममात्र संख्या 0.5, 1, और 2 को कवर करती है जिसमें 4.9 kN से 19.6 kN तक स्वीकार्य भार होता है। आईप्लेट को केवल एक उपयुक्त जहाज संरचना पर सत्यापित वेल्ड डिटेल, आसपास के सुदृढीकरण और स्वीकृत भार दिशा के साथ स्थापित किया जाना चाहिए। इसे सामान्य लिफ्टिंग लग या प्रोजेक्ट-अनुमोदित लिफ्टिंग पैड आई के विकल्प के रूप में नहीं माना जाना चाहिए जब तक कि डिजाइन ड्राइंग, क्लास अनुमोदन और निरीक्षण का दायरा इसके उपयोग की पुष्टि न करे।
त्वरित विनिर्देश
- उत्पाद प्रकार: जाली अंडाकार आईप्लेट / ओ-रिंग अटैचमेंट → जहाज संरचनाओं पर रस्सी टर्मिनलों, शैकल, पुली और मूरिंग-संबंधित फिटिंग के लिए वेल्डेड कनेक्शन पॉइंट।
- मानक और आपूर्ति प्रकार: जेआईएस एफ3410-1999 टाइप ई → मानक-आधारित आईप्लेट चयन के लिए उपयोग किया जाता है; उत्पादन से पहले परियोजना ड्राइंग के विरुद्ध अंतिम प्रकार पदनाम की जांच की जानी चाहिए।
- नाममात्र संख्या रेंज: 0.5 / 1 / 2 → कॉम्पैक्ट कम-भार रेंज छोटे अटैचमेंट पदों के लिए जहां स्थान और वेल्ड का आकार सीमित है।
- स्वीकार्य भार रेंज: 4.9 से 19.6 kN → आईप्लेट के लिए चयन मान; इसे रस्सी तोड़ने के भार, परीक्षण भार, या परियोजना लिफ्टिंग SWL के साथ भ्रमित न करें।
- मुख्य आयाम: डी, एल, एच, आर, डी, टी, और वेल्डिंग लेग एफ → वेबपेज ड्राइंग, वेल्ड योजना और कोटेशन पुष्टि के लिए मुख्य डेटा।
- सामग्री विकल्प: माइल्ड स्टील, सी-एमएन स्टील फोर्जिंग, या स्टेनलेस स्टील → अंतिम सामग्री ग्रेड और वेल्डेबिलिटी आवश्यकता को जहाज विनिर्देश के अनुसार पुष्टि की जानी चाहिए।
- सतह की स्थिति: फिनिश आईप्लेट सतह स्पष्ट दरारें और छिलने से मुक्त होनी चाहिए → निरीक्षण स्वीकृति और सुरक्षित कनेक्शन सतह की गुणवत्ता के लिए महत्वपूर्ण।
- सतह उपचार: सा 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग सिस्टम या स्टेनलेस स्टील फिनिशिंग परियोजना की आवश्यकता का पालन करना चाहिए।
मुख्य तकनीकी पैरामीटर
| नाममात्र आकार | स्वीकार्य भार kn |
d | L | H | R | D | T | वेल्डिंग लेग f |
वजन (किलो) |
| 0.5 | 4.9 | 16 | 55 | 40 | 15 | 45 | 10 | 6 | 0.45 |
| 1 | 9.8 | 22 | 65 | 45 | 20 | 50 | 12 | 7 | 0.82 |
| 2 | 19.6 | 25 | 75 | 50 | 22 | 55 | 15 | 9 | 1.2 |
चयन और पूछताछ गाइड
चरण 1: जहाज ड्राइंग, आवश्यक स्वीकार्य भार और कनेक्शन हार्डवेयर के अनुसार जेआईएस एफ3410 टाइप ई और नाममात्र संख्या 0.5 / 1 / 2 की पुष्टि करें।
चरण 2: वास्तविक उपयोग की पुष्टि करें: रस्सी टर्मिनल फिक्सिंग, शैकल कनेक्शन, पुली कनेक्शन, मूरिंग-संबंधित अटैचमेंट, या अन्य जहाज संरचना कनेक्शन पॉइंट।
चरण 3: स्थापना स्थिति, आसपास की संरचना, सुदृढीकरण, वेल्ड लेग एफ, भार दिशा की पुष्टि करें, और क्या आईप्लेट डेक, बल्कहेड, या किसी अन्य स्वीकृत संरचना पर स्थापित है।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: माइल्ड स्टील, सी-एमएन स्टील फोर्जिंग, स्टेनलेस स्टील, या मालिक, शिपयार्ड या क्लास सोसाइटी द्वारा आवश्यक सटीक सामग्री ग्रेड।
चरण 5: कोटेशन से पहले सतह उपचार, कोटिंग सिस्टम, निरीक्षण का दायरा, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, और क्लास प्रमाण पत्र की आवश्यकता की पुष्टि करें।
चरण 6: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, स्थापना ड्राइंग, मिलान शैकल / रस्सी टर्मिनल जानकारी, और यदि उपलब्ध हो तो संदर्भ तस्वीरें प्रदान करें।
संरचना
जाली अंडाकार आई बॉडी | चिकनी आई ओपनिंग | वेल्डेड अटैचमेंट बेस | वेल्डिंग लेग एफ | गोल संक्रमण क्षेत्र | फिनिश कनेक्शन सतह | शॉप प्राइमर या निर्दिष्ट सतह उपचार
फोर्जिंग, वेल्डिंग और इंजीनियरिंग लाभ
- जाली स्टील निर्माण कॉम्पैक्ट कनेक्शन आकार का समर्थन करता है जिसमें नियंत्रित मोटाई, गोल संक्रमण और ढीली प्लेट कट-आउट की तुलना में छोटे वेल्डेड अटैचमेंट बिंदुओं के लिए बेहतर उपयुक्तता होती है।
- अंडाकार आई ओपनिंग शैकल, रस्सी टर्मिनलों, या पुली फिटिंग के लिए एक परिभाषित कनेक्शन क्षेत्र प्रदान करता है, जिससे शिपयार्ड को कनेक्शन हार्डवेयर को इच्छित भार दिशा के साथ संरेखित रखने में मदद मिलती है।
- निर्दिष्ट वेल्डिंग लेग एफ स्थापना चर्चा के लिए एक स्पष्ट संदर्भ प्रदान करता है, लेकिन अंतिम वेल्ड डिटेल, वेल्ड लंबाई और आसपास के सुदृढीकरण की अभी भी शिपयार्ड या डिजाइन कार्यालय द्वारा जांच की जानी चाहिए।
- आई और बेस क्षेत्र के आसपास चिकनी संक्रमण स्थानीय तेज किनारों को कम करने में मदद करते हैं और सेवा के दौरान अधिक विश्वसनीय कनेक्शन हार्डवेयर सीटिंग का समर्थन करते हैं।
- आपूर्ति की गई सतह की आवश्यकता कि फिनिश सतहें स्पष्ट दरारें और छिलने से मुक्त हों, निरीक्षण, कोटिंग आसंजन और दीर्घकालिक जहाज सेवा के लिए महत्वपूर्ण है।
- स्वीकार्य भार को आईप्लेट के लिए एक चयन मान के रूप में बताया गया है, न कि रस्सी एमबीएल, परीक्षण भार, या अप्रतिबंधित लिफ्टिंग एसडब्ल्यूएल के रूप में। परियोजना अनुमोदन को वास्तविक स्वीकार्य उपयोग को परिभाषित करना चाहिए।
- तीन-आकार की रेंज छोटे जहाजों, वर्कबोट्स, सर्विस क्राफ्ट और कॉम्पैक्ट जहाज अटैचमेंट स्थानों के लिए उपयोगी है जहां एक छोटे वेल्डेड आईप्लेट की आवश्यकता होती है।
कस्टम विशेषताएँ
- मानक: जेआईएस एफ3410-1999 → जब परियोजना विनिर्देश जेआईएस जहाज अंडाकार आईप्लेट के लिए कहता है।
- प्रकार: टाइप ई जैसा आपूर्ति किया गया → उत्पादन रिलीज से पहले आधिकारिक मानक ड्राइंग और परियोजना ड्राइंग के विरुद्ध पुष्टि करें।
- नाममात्र संख्या: 0.5 / 1 / 2 → स्वीकार्य भार, कनेक्शन हार्डवेयर और स्थापना स्थान के अनुसार चयन करें।
- स्वीकार्य भार: 4.9 / 9.8 / 19.6 kN → आईप्लेट के लिए चयन आधार, रस्सी ब्रेक लोड या स्वचालित लिफ्टिंग SWL नहीं।
- सामग्री: माइल्ड स्टील / सी-एमएन स्टील फोर्जिंग / स्टेनलेस स्टील → सटीक ग्रेड, पता लगाने की क्षमता और वेल्डेबिलिटी आवश्यकता की पुष्टि की जानी है।
- स्थापना: जहाज संरचना में वेल्डेड → डेक या बल्कहेड सुदृढीकरण, वेल्ड प्रक्रिया और भार दिशा की शिपयार्ड द्वारा समीक्षा की जानी चाहिए।
- सतह उपचार: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग सिस्टम जहाज पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करता है।
- प्रमाण पत्र आवश्यकता: परियोजना आवश्यकता के अनुसार उपलब्ध → कोटेशन से पहले क्लास निरीक्षण और प्रमाण पत्र के दायरे की पुष्टि की जानी चाहिए।
यह कैसे काम करता है
रस्सी टर्मिनल / शैकल / पुली फिटिंग अंडाकार आई से जुड़ा है → भार स्वीकृत दिशा में आईप्लेट के माध्यम से कार्य करता है → वेल्डेड बेस बल को सुदृढ़ जहाज संरचना में स्थानांतरित करता है → सतह निरीक्षण और कोटिंग परियोजना आवश्यकता के अनुसार पूरी की जाती है
अनुप्रयोग
जहाज डेक | बल्कहेड | वर्कबोट्स | टगबोट्स | सर्विस वेसल्स | छोटे शिल्प | अंतर्देशीय वेसल्स | रस्सी टर्मिनल फिक्सिंग | शैकल कनेक्शन पॉइंट | पुली अटैचमेंट पॉइंट | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण के दायरे, सामग्री पता लगाने की क्षमता और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: इस आईप्लेट के लिए स्वीकार्य भार का क्या मतलब है?
ए1: स्वीकार्य भार इच्छित मानक और परियोजना की स्थिति के तहत आईप्लेट के लिए चयन मान है। इसे रस्सी तोड़ने के भार, परीक्षण भार, या एक अप्रतिबंधित लिफ्टिंग SWL के रूप में नहीं माना जाना चाहिए। अंतिम अनुप्रयोग को भार दिशा, वेल्ड डिटेल, संरचना सुदृढीकरण और क्लास आवश्यकता के साथ मिलकर जांचा जाना चाहिए।
प्रश्न 2: क्या इस जाली अंडाकार आईप्लेट का उपयोग लिफ्टिंग पैड आई के रूप में किया जा सकता है?
ए2: डिफ़ॉल्ट रूप से नहीं। यह पृष्ठ रस्सी टर्मिनलों, शैकल, पुली या समान फिटिंग को ठीक करने के लिए एक जहाज संरचना आईप्लेट का वर्णन करता है। लिफ्टिंग उपयोग को परियोजना ड्राइंग, गणना, वेल्ड डिजाइन, परीक्षण आवश्यकता और क्लास अनुमोदन द्वारा अलग से पुष्टि की जानी चाहिए।
प्रश्न 3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?
ए3: मानक, प्रकार, नाममात्र संख्या, स्वीकार्य भार, सामग्री ग्रेड, सतह उपचार, मात्रा, स्थापना स्थिति, भार दिशा, प्रमाण पत्र का दायरा, मिलान शैकल या फिटिंग का आकार, वितरण गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।
