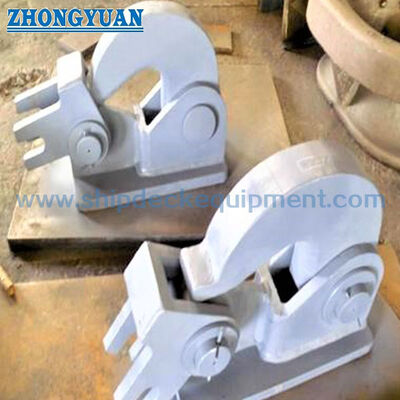

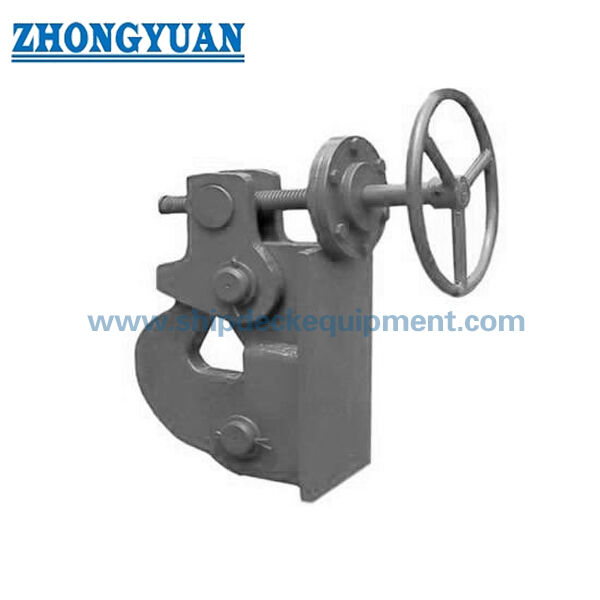

सीबी 289-81 चेन लॉकर बुलचेड के लिए जलरोधक केबल क्लैंच
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी*289-81 | नाममात्र श्रृंखला व्यास: | 25 मिमी से 122 मिमी |
|---|---|---|---|
| सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | स्टील स्क्रू टाइप एंकर रिलीजर,सीसीएस स्क्रू टाइप एंकर रिलीजर,सीबी 289-81 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
स्क्रू-टाइप एंकर चेन रिलीज़र | सीबी 289-81 वॉटरटाइट केबल क्लैंच फॉर चेन लॉकर बल्कहेड
उत्पाद अवलोकन
सीबी 289-81 स्क्रू टाइप एंकर चेन रिलीज़र, जिसे केबल क्लैंच या एंकर केबल रिलीज़र भी कहा जाता है, का उपयोग एंकर चेन के अंतिम लिंक को सुरक्षित करने और आवश्यकतानुसार नियंत्रित रिलीज की अनुमति देने के लिए किया जाता है। इसे जहाज के डेक पर, बल्कहेड पर, या एंकर चेन लॉकर की सीमा पर पोत डिजाइन, स्थापना स्थान, वॉटरटाइट आवश्यकता और संचालन व्यवस्था के अनुसार व्यवस्थित किया जा सकता है।
यह स्क्रू-ऑपरेटेड केबल क्लैंच आपूर्ति की गई पैरामीटर तालिका के आधार पर 25 मिमी से 122 मिमी तक के नाममात्र चेन व्यास रेंज को कवर करता है, और ग्रेड 2 और ग्रेड 3 एंकर चेन के लिए बताया गया है। शिपयार्ड, मरम्मत यार्ड, पोत मालिकों और इंजीनियरिंग खरीदारों के लिए, मुख्य पुष्टि बिंदु चेन का आकार, एंकर चेन ग्रेड, माउंटिंग स्थिति, वॉटरटाइट फ़ंक्शन परीक्षण, संचालन क्लीयरेंस, सामग्री, सतह सुरक्षा, प्रमाण पत्र का दायरा, और क्या परियोजना ड्राइंग में सीबी 289-81 या किसी अन्य पुष्टि किए गए संशोधन की आवश्यकता है।
त्वरित विनिर्देश
- उत्पाद प्रकार: स्क्रू टाइप एंकर चेन रिलीज़र / केबल क्लैंच → एंकर चेन के अंतिम लिंक को सुरक्षित करता है और पोत प्रक्रिया के अनुसार नियंत्रित रिलीज का समर्थन करता है।
- तकनीकी मानक: सीबी 289-81 जैसा आपूर्ति किया गया → यदि परियोजना दस्तावेज़ सीबी* 289-91 का भी उल्लेख करता है तो सटीक मानक संशोधन की पुष्टि की जानी चाहिए।
- नाममात्र चेन व्यास रेंज: 25 मिमी से 122 मिमी → छोटे जहाजों, टगबोट, वर्कबोट, अंतर्देशीय जहाजों और अन्य जहाज प्रकारों के लिए कई एंकर चेन आकारों को कवर करता है जब पोत ड्राइंग मेल खाती है।
- लागू चेन ग्रेड: ग्रेड 2 और ग्रेड 3 एंकर चेन → चयन से पहले चेन ग्रेड और अंतिम लिंक आयामों की जांच की जानी चाहिए।
- स्थापना स्थिति: जहाज डेक, बल्कहेड, या एंकर चेन लॉकर सीमा → माउंटिंग संरचना, संचालन क्लीयरेंस, और वॉटरटाइट सीमा की ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- संचालन: स्क्रू-ऑपरेटेड यांत्रिक व्यवस्था → व्यावहारिक रोटरी संचालन और विश्वसनीय रिलीज / सुरक्षित कार्रवाई के लिए डिज़ाइन किया गया है जब सही ढंग से स्थापित और बनाए रखा जाता है।
- वॉटरटाइट आवश्यकता: वॉटरटाइट फ़ंक्शन परीक्षण निर्दिष्ट है → परीक्षण विधि, दबाव, अवधि, और स्वीकृति मानदंड परियोजना या वर्ग की आवश्यकता का पालन करना चाहिए।
- सामग्री और फिनिश: सी-एमएन स्टील या स्टेनलेस स्टील, सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वनाइजिंग, या ऑर्डर के अनुसार अनुकूलित सतह उपचार उपलब्ध है।
मुख्य तकनीकी पैरामीटर
सीबी 289-81 स्क्रू टाइप एंकर चेन रिलीज़र के लिए मुख्य वेबपेज चयन आयाम। आयाम मिमी में हैं जब तक कि अन्यथा न कहा गया हो। पूर्ण आपूर्ति की गई आयाम तालिका इंजीनियरिंग संदर्भ अनुभाग में रखी गई है।
| नाममात्र चेन डाया (मिमी) | बी | डी | एल | एल3 | एच | एच1 | लगभग। वजन (किलो) |
| 25–34 | 120 | 200 | 228 | 140 | 280 | 80 | 20 |
| 37–43 | 140 | 250 | 243 | 145 | 300 | 96 | 36 |
| 45–53 | 180 | 320 | 327 | 197 | 380 | 120 | 78 |
| 57–67 | 220 | 400 | 390 | 225 | 480 | 140 | 104 |
| 72–82 | 235 | 400 | 425 | 250 | 510 | 148 | 149 |
| 87–102 | 250 | 400 | 457 | 272 | 560 | 155 | 183 |
| 107–122 | 270 | 400 | 465 | 285 | 630 | 170 | 225 |
चयन और पूछताछ गाइड
चरण 1: उत्पाद का नाम और मानक संदर्भ की पुष्टि करें: स्क्रू टाइप एंकर चेन रिलीज़र / केबल क्लैंच, सीबी 289-81 या सटीक परियोजना-निर्दिष्ट संशोधन।
चरण 2: पोत एंकर चेन विनिर्देश के अनुसार नाममात्र एंकर चेन व्यास रेंज, चेन ग्रेड, और अंतिम लिंक / बिटर-एंड व्यवस्था की पुष्टि करें।
चरण 3: स्थापना स्थिति की पुष्टि करें: डेक, बल्कहेड, या चेन लॉकर सीमा, जिसमें उपलब्ध स्थान, संचालन दिशा, उद्घाटन स्थिति और वॉटरटाइट सीमा शामिल है।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, स्टेनलेस स्टील, या अन्य निर्दिष्ट स्टील ग्रेड, किसी भी सामग्री प्रमाण पत्र की आवश्यकता के साथ।
चरण 5: सतह उपचार और जंग संरक्षण की पुष्टि करें: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वनाइज्ड फिनिश, अंतिम पेंट सिस्टम, या ऑर्डर के अनुसार अनुकूलित सतह उपचार।
चरण 6: कोटेशन से पहले निरीक्षण और प्रमाण पत्र के दायरे की पुष्टि करें: वॉटरटाइट फ़ंक्शन परीक्षण, निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग निरीक्षण, या यदि आवश्यक हो तो गवाह निरीक्षण।
चरण 7: मात्रा, पोत प्रकार, स्थापना ड्राइंग या संदर्भ फोटो, वितरण गंतव्य, आवश्यक वितरण समय, और किसी भी वर्गीकरण समाज की आवश्यकता प्रदान करें।
संरचना
स्क्रू-ऑपरेटेड बॉडी | एंकर चेन एंड-लिंक क्लैंचिंग इंटरफ़ेस | पोत लेआउट के अनुसार मैनुअल / रिमोट ऑपरेटिंग कनेक्शन | डेक या बल्कहेड माउंटिंग इंटरफ़ेस | वॉटरटाइट सीलिंग व्यवस्था | निरीक्षण और कोटिंग सतह | वैकल्पिक स्टेनलेस स्टील निष्पादन
डिजाइन, स्थापना और गुणवत्ता लाभ
- स्क्रू-ऑपरेटेड संरचना एंकर चेन के अंतिम लिंक की क्रमिक यांत्रिक सुरक्षित और रिलीज का समर्थन करती है, जो एक सरल, मजबूत और सेवा योग्य व्यवस्था की आवश्यकता होने पर उपयोगी है।
- पोत ड्राइंग द्वारा समर्थित होने पर स्थापना को डेक या बल्कहेड पदों पर व्यवस्थित किया जा सकता है; माउंटिंग विवरण, सुदृढीकरण, और वॉटरटाइट सीमा की शिपयार्ड या डिजाइन कार्यालय द्वारा जांच की जानी चाहिए।
- 25 मिमी से 122 मिमी चेन व्यास तक की आपूर्ति की गई आकार सीमा केबल क्लैंच को विभिन्न पोत आकारों के लिए चुना जा सकता है, जिसमें छोटे नाव, टगबोट, वर्कबोट, सेवा पोत, और अंतर्देशीय पोत शामिल हैं जब चेन विनिर्देश मेल खाता है।
- वॉटरटाइट फ़ंक्शन परीक्षण आपूर्ति विनिर्देश में सूचीबद्ध है, जिससे सीलिंग डिजाइन और स्थापना इंटरफ़ेस महत्वपूर्ण खरीद और निरीक्षण बिंदु बन जाते हैं।
- सी-एमएन स्टील और स्टेनलेस स्टील विकल्प खरीदार को जंग के माहौल, रखरखाव की उम्मीद, पोत पेंट सिस्टम और परियोजना बजट से मेल खाने की अनुमति देते हैं।
- घूर्णन और स्क्रू संपर्क क्षेत्रों को निर्माण, सतह उपचार और अंतिम असेंबली के बाद अत्यधिक संचालन प्रयास से बचने के लिए सुचारू संचालन के लिए जांच की जानी चाहिए।
- सतह उपचार को सा 2.5 ब्लास्टिंग के साथ एपॉक्सी शॉप प्राइमर, गैल्वनाइजिंग, या परियोजना कोटिंग विनिर्देश के अनुसार अनुकूलित कोटिंग के रूप में व्यवस्थित किया जा सकता है।
कस्टम विशेषताएँ
- मानक: सीबी 289-81 जैसा आपूर्ति किया गया → इस संदर्भ का उपयोग करें जब शिपयार्ड या मालिक विनिर्देश इस स्क्रू टाइप एंकर रिलीज़र के लिए कहता है।
- उत्पाद का नाम: स्क्रू टाइप एंकर चेन रिलीज़र / केबल क्लैंच → एंकर चेन के अंतिम लिंक को सुरक्षित करने और रिलीज करने के लिए उपयोग किया जाता है, उठाने की सेवा के लिए नहीं।
- नाममात्र चेन व्यास: 25–122 मिमी → वास्तविक एंकर चेन व्यास और परियोजना ड्राइंग द्वारा चुनें।
- एंकर चेन ग्रेड: ग्रेड 2 / ग्रेड 3 → निर्माण से पहले चेन ग्रेड और अंतिम लिंक आयामों की पुष्टि की जानी चाहिए।
- स्थापना: डेक / बल्कहेड / चेन लॉकर सीमा → स्थापना इंटरफ़ेस और वॉटरटाइट क्षेत्र पोत व्यवस्था ड्राइंग का पालन करना चाहिए।
- संचालन: स्क्रू-ऑपरेटेड यांत्रिक रिलीज → ऑपरेटिंग हैंडल, रॉड, या रिमोट ऑपरेशन लेआउट पोत डिजाइन के अनुसार पुष्टि की जानी चाहिए।
- वॉटरटाइट फ़ंक्शन: आपूर्ति विनिर्देश के अनुसार परीक्षण आवश्यक → परीक्षण विधि और स्वीकृति मानदंड परियोजना आवश्यकता द्वारा पुष्टि की जानी है।
- सामग्री: सी-एमएन स्टील या स्टेनलेस स्टील → सटीक ग्रेड और प्रमाण पत्र का दायरा ऑर्डर से पहले पुष्टि की जानी चाहिए।
- सतह उपचार: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वनाइज्ड, या अनुकूलित → अंतिम फिनिश परियोजना जंग संरक्षण आवश्यकता का पालन करती है।
- प्रमाण पत्र की आवश्यकता: परियोजना आवश्यकता के अनुसार उपलब्ध → वर्ग अनुमोदन, गवाह निरीक्षण, और प्रमाण पत्र स्तर कोटेशन से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
एंकर चेन का अंतिम लिंक केबल क्लैंच द्वारा तय किया जाता है → स्क्रू तंत्र सामान्य सेवा के दौरान लिंक को सुरक्षित रखता है → ऑपरेटर रिलीज की आवश्यकता होने पर निर्दिष्ट स्थिति से स्क्रू / नियंत्रण व्यवस्था को घुमाता है → अंतिम लिंक पोत प्रक्रिया के अनुसार जारी किया जाता है → वॉटरटाइट फ़ंक्शन की जांच परियोजना परीक्षण आवश्यकता के अनुसार की जाती है
अनुप्रयोग
छोटे जहाज | टगबोट | वर्कबोट | सेवा नाव | गश्ती नौकाएँ | सरकारी जहाज | अंतर्देशीय जहाज | एंकर चेन लॉकर | डेक एंकर चेन अंतिम सुरक्षित स्थिति | बल्कहेड एंकर चेन अंतिम सुरक्षित स्थिति | नई निर्माण और मरम्मत परियोजनाएं
प्रमाणन और लाभ
प्रमाण पत्र परियोजना आवश्यकता, निरीक्षण दायरे, सामग्री ट्रेसबिलिटी, वॉटरटाइट परीक्षण आवश्यकता, और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही सीबी 289-81 स्क्रू टाइप एंकर चेन रिलीज़र का चयन कैसे किया जाना चाहिए?
ए 1: नाममात्र एंकर चेन व्यास, चेन ग्रेड, अंतिम लिंक व्यवस्था, स्थापना स्थिति, संचालन क्लीयरेंस, और पोत ड्राइंग द्वारा मॉडल का चयन करें। आपूर्ति की गई तालिका 25 मिमी से 122 मिमी तक की चेन व्यास रेंज को कवर करती है।
प्रश्न 2: क्या इस केबल क्लैंच को डेक और बल्कहेड दोनों स्थितियों पर स्थापित किया जा सकता है?
ए 2: इसे डेक या बल्कहेड स्थितियों पर व्यवस्थित किया जा सकता है जब पोत डिजाइन माउंटिंग इंटरफ़ेस और वॉटरटाइट सीमा का समर्थन करता है। शिपयार्ड या डिजाइन कार्यालय को सुदृढीकरण, उद्घाटन स्थान, संचालन दिशा और निरीक्षण आवश्यकता की पुष्टि करनी चाहिए।
प्रश्न 3: क्या हर ऑर्डर के साथ क्लास प्रमाण पत्र स्वचालित रूप से आपूर्ति किए जाते हैं?
ए 3: नहीं। वर्ग-संबंधित प्रमाण पत्र, गवाह निरीक्षण, सामग्री ट्रेसबिलिटी, और वॉटरटाइट परीक्षण दस्तावेज कोटेशन से पहले पुष्टि की जानी चाहिए और परियोजना आवश्यकता और वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित की जानी चाहिए।
