28, 32 और 34 मिमी चेन के लिए वाटरटाइट स्क्रू-टाइप एंकर चेन रिलीज़र | CB/Z 887-2007
उत्पाद अवलोकन

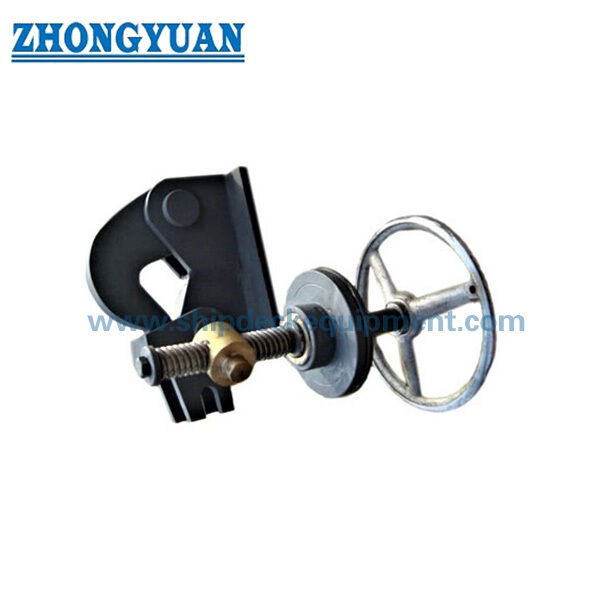

CB/Z 887-2007 वाटरटाइट स्क्रू-टाइप एंकर चेन रिलीज़र एक यांत्रिक चेन-एंड सिक्योरिंग और नियंत्रित-रिलीज़ असेंबली है। वाटरटाइट कॉन्फ़िगरेशन में एक रिलीज़ हुक, ऑपरेटिंग शाफ्ट, ट्रेपेज़ॉइडल स्क्रू, स्लाइडर, लॉकिंग पार्ट्स और एक पैक्ड स्टफिंग-बॉक्स व्यवस्था का उपयोग किया जाता है ताकि रिलीज़ मैकेनिज़्म को निर्दिष्ट सीलिंग फ़ंक्शन को बनाए रखते हुए इंस्टॉलेशन सीमा के माध्यम से संचालित किया जा सके।
यह पृष्ठ CB/Z 887-2007 द्वारा परिभाषित 28 मिमी, 32 मिमी और 34 मिमी वाटरटाइट कॉन्फ़िगरेशन को कवर करता है। चयन और निर्माण को लागू मानक ड्राइंग, वास्तविक चेन-एंड कनेक्शन, इंस्टॉलेशन इंटरफ़ेस, ऑपरेटिंग दिशा, उपलब्ध क्लीयरेंस और स्वीकृत परियोजना दस्तावेज़ों के विरुद्ध जांचा जाना चाहिए। नॉन-वाटरटाइट कॉन्फ़िगरेशन एक अलग व्यवस्था है और नीचे दिए गए आयामी तालिका द्वारा इसका प्रतिनिधित्व नहीं किया गया है।
त्वरित विनिर्देश
• उत्पाद प्रकार: वाटरटाइट स्क्रू-टाइप एंकर चेन रिलीज़र → सामान्य स्थिति में चेन के सिरे को सुरक्षित करता है और एक नियंत्रित यांत्रिक रिलीज़ फ़ंक्शन प्रदान करता है।
• मानक: CB/Z 887-2007 → इस पृष्ठ पर विनिर्माण आयाम, वाटरटाइटनेस, निरीक्षण और गुणवत्ता आवश्यकताएं केवल इस मानक पर आधारित हैं।
• लागू एंकर चेन: 28 / 32 / 34 मिमी → अलग-अलग मानक आकार; स्वीकृत चेन और इंस्टॉलेशन ड्राइंग से सटीक आकार चुनें।
• वाटरटाइट कॉन्फ़िगरेशन: ऑपरेटिंग शाफ्ट के चारों ओर पैक्ड स्टफिंग-बॉक्स सीलिंग → वाटरटाइट प्रकार के लिए आवश्यक सीलिंग इंटरफ़ेस प्रदान करता है।
• वाटरटाइटनेस आवश्यकता: स्टफिंग-बॉक्स असेंबली को रिसाव के बिना कम से कम 0.4 MPa स्थिर जल दबाव का सामना करना चाहिए।
• ऑपरेटिंग मैकेनिज़्म: ट्रेपेज़ॉइडल स्क्रू + स्लाइडर + रिलीज़ हुक → मैनुअल शाफ्ट रोटेशन नियंत्रित हुक डिसएंगेजमेंट उत्पन्न करता है।
• मानक थ्रेड आकार: 28 मिमी चेन के लिए Tr 24×5-7; 32 / 34 मिमी चेन के लिए Tr 26×5-7 → प्रमुख मशीनिंग और असेंबली-नियंत्रण आयाम।
• संदर्भ द्रव्यमान: 28 / 32 / 34 मिमी वाटरटाइट कॉन्फ़िगरेशन के लिए 23 / 28 / 28 किग्रा → इंस्टॉलेशन हैंडलिंग और पैकिंग के लिए उपयोगी।
मुख्य तकनीकी पैरामीटर
CB/Z 887-2007 वाटरटाइट कॉन्फ़िगरेशन। आयाम मिमी में हैं। कोष्ठक में मान संदर्भ आयाम हैं।
|
चेन डाया। |
एच |
एच |
बी |
एल |
बी |
टी |
थ्रेड डी |
डी |
एल |
द्रव्यमान (किग्रा) |
|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 170 | 65 | 60 | (500) | (200) | 10 | Tr 24×5-7 | 18 | 45 | 23 |
| 32 | 180 | 70 | 70 | (510) | (210) | 10 | Tr 26×5-7 | 18 | 45 | 28 |
| 34 | 180 | 70 | 70 | (510) | (210) | 10 | Tr 26×5-7 | 18 | 45 | 28 |
चयन और पूछताछ गाइड
• चरण 1: CB/Z 887-2007 वाटरटाइट स्क्रू-टाइप कॉन्फ़िगरेशन और आवश्यक 28 / 32 / 34 मिमी एंकर-चेन आकार की पुष्टि करें।
• चरण 2: स्वीकृत ड्राइंग से चेन-एंड कनेक्शन, इंस्टॉलेशन सीमा, एच / एच / बी / एल / बी इंटरफ़ेस आयाम, शाफ्ट दिशा और उपलब्ध ऑपरेटिंग क्लीयरेंस की पुष्टि करें।
• चरण 3: वाटरटाइटनेस परीक्षण आवश्यकता, ग्राहक / वर्ग / तृतीय-पक्ष गवाह के दायरे और आवश्यक परीक्षण दस्तावेज़ों की पुष्टि करें।
• चरण 4: घटक सामग्री अनुसूची, सामग्री ट्रेसबिलिटी, पैकिंग विनिर्देश, स्नेहन आवश्यकता और सुरक्षात्मक कोटिंग की पुष्टि करें।
• चरण 5: मात्रा, आवेदन पोत प्रकार, इंस्टॉलेशन स्थिति, ड्राइंग या संदर्भ फोटो, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय और अनुमोदन-दस्तावेज़ आवश्यकताओं प्रदान करें।
संरचना
मुख्य बॉडी | रिलीज़ हुक | बड़ा शाफ्ट | छोटा शाफ्ट | लॉकिंग कैच | कम्प्रेशन नट | कम्प्रेशन स्लीव | पैकिंग | स्टफिंग-बॉक्स बॉडी | बुश | ट्रेपेज़ॉइडल स्क्रू | स्लाइडर
विनिर्माण और तकनीकी गुणवत्ता आवश्यकताएं
• आयामी नियंत्रण: एच, एच, बी, एल, बी, टी, डी और एल आयाम, निर्दिष्ट ट्रेपेज़ॉइडल थ्रेड के साथ, CB/Z 887-2007 कॉन्फ़िगरेशन और नियंत्रित उत्पादन ड्राइंग का पालन करेंगे।
• थ्रेड और स्लाइडिंग पार्ट्स: ट्रेपेज़ॉइडल स्क्रू, मेटिंग थ्रेड, स्लाइडर और शाफ्ट फिट को मशीन और असेंबल किया जाना चाहिए ताकि मूवमेंट चिकना और बाइंडिंग से मुक्त हो; बर्र और हानिकारक तेज किनारों को हटा दिया जाना चाहिए।
• वाटरटाइट असेंबली: पैकिंग, कम्प्रेशन स्लीव, कम्प्रेशन नट और स्टफिंग-बॉक्स घटकों को सही ढंग से फिट किया जाना चाहिए ताकि वाटरटाइट कॉन्फ़िगरेशन निर्दिष्ट सीलिंग आवश्यकता को पूरा करे।
• वाटरटाइटनेस परीक्षण: स्टफिंग-बॉक्स असेंबली को रिसाव के बिना कम से कम 0.4 MPa स्थिर जल दबाव का सामना करना चाहिए। परीक्षण निष्पादन और गवाही स्वीकृत निरीक्षण दायरे का पालन करेगी।
• ऑपरेटिंग फ़ंक्शन: रिलीज़ हुक, शाफ्ट, स्क्रू और स्लाइडर को बिना चिपके इच्छित लॉकिंग और रिलीज़ अनुक्रम के माध्यम से संचालित होना चाहिए। असेंबली के बाद ओपनिंग / लॉकिंग दिशा अंकन स्पष्ट होना चाहिए।
• सामग्री नियंत्रण: घटक सामग्री CB/Z 887-2007 द्वारा निर्दिष्ट सामग्री अनुसूची और संदर्भित सामग्री मानकों का पालन करेगी। सामग्री प्रतिस्थापन के लिए निर्माण से पहले परियोजना अनुमोदन की आवश्यकता होती है।
• सतह और स्नेहन: घर्षण, थ्रेड और बेयरिंग-संपर्क क्षेत्रों को उपयुक्त स्नेहन प्राप्त होगा; उजागर सतहों को मानक और स्वीकृत परियोजना कोटिंग सिस्टम द्वारा आवश्यक सुरक्षात्मक उपचार प्राप्त होगा।
• अंतिम निरीक्षण: रिलीज़ से पहले सामग्री दस्तावेज़, मुख्य आयाम, उपस्थिति, असेंबली स्थिति, ऑपरेटिंग लचीलापन, वाटरटाइटनेस, अंकन और डिलीवरी दस्तावेज़ों को सत्यापित करें।
कस्टम विशेषताएँ
• मानक: CB/Z 887-2007 → इस पृष्ठ के लिए डिज़ाइन, निर्माण और स्वीकृति का आधार।
• कॉन्फ़िगरेशन: वाटरटाइट स्क्रू-टाइप → पैक्ड स्टफिंग-बॉक्स व्यवस्था शामिल है; नॉन-वाटरटाइट प्रकार अलग है।
• चेन व्यास: 28 / 32 / 34 मिमी → इस पृष्ठ पर दिखाए गए मानक अलग-अलग आकार श्रृंखला।
• वाटरटाइटनेस: ≥0.4 MPa स्थिर जल दबाव, कोई रिसाव नहीं → वाटरटाइट सीलिंग व्यवस्था पर लागू होता है।
• थ्रेड: Tr 24×5-7 या Tr 26×5-7 → चेन आकार और मानक कॉन्फ़िगरेशन के अनुसार चुना गया।
• सामग्री: घटक-विशिष्ट कार्बन स्टील, स्टेनलेस स्टील और कॉपर-अलॉय सामग्री CB/Z 887-2007 के अनुसार → अंतिम भाग-दर-भाग ग्रेड नियंत्रित बीओएम का पालन करते हैं।
• संचालन: मैनुअल स्क्रू-एंड-स्लाइडर रिलीज़ → ऑपरेटिंग दिशा, हुक एंगेजमेंट और उपलब्ध क्लीयरेंस स्वीकृत इंस्टॉलेशन ड्राइंग से मेल खाना चाहिए।
• निरीक्षण: आयामी, दृश्य, कार्यात्मक और वाटरटाइटनेस जांच → ऑर्डर आवश्यकता के अनुसार गवाही और दस्तावेज़ीकरण का दायरा।
• प्रमाण पत्र आवश्यकता: परियोजना आवश्यकता के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री दस्तावेज़ और वर्ग / तृतीय-पक्ष निरीक्षण का दायरा उत्पादन से पहले सहमत होना है।
यह कैसे काम करता है
एंकर चेन का सिरा रिलीज़ हुक से जुड़ा होता है → लॉकिंग पार्ट्स और स्क्रू मैकेनिज़्म हुक को बनाए रखते हैं → ऑपरेटर चिह्नित रिलीज़ दिशा में ऑपरेटिंग शाफ्ट घुमाता है → ट्रेपेज़ॉइडल स्क्रू स्लाइडर को चलाता है → रिलीज़ हुक एक नियंत्रित अनुक्रम में डिसएंगेज होता है → संचालन के बाद असेंबली का निरीक्षण और रीसेट किया जाता है
अनुप्रयोग
वाटरटाइट एंकर-चेन एंड रिलीज़ व्यवस्था | विशेष-पोत एंकरिंग सिस्टम | ड्राइंग-नियंत्रित इंस्टॉलेशन | नई निर्माण परियोजनाएं | CB/Z 887-2007 के लिए निर्दिष्ट मरम्मत और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
प्रमाण पत्र और तृतीय-पक्ष निरीक्षण परियोजना आवश्यकता, सहमत निरीक्षण दायरे, सामग्री ट्रेसबिलिटी और अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं। वे डिफ़ॉल्ट रूप से शामिल नहीं हैं।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और फोटो
अक्सर पूछे जाने वाले प्रश्न
Q1: इस पृष्ठ पर वाटरटाइट कॉन्फ़िगरेशन द्वारा कौन से चेन आकार कवर किए गए हैं?
A1: यहां दिखाए गए मानक आकार 28 मिमी, 32 मिमी और 34 मिमी हैं। वे अलग-अलग आकार हैं, इसलिए चयन वास्तविक चेन और स्वीकृत इंस्टॉलेशन ड्राइंग से मेल खाना चाहिए, न कि 28-34 मिमी को एक सतत सीमा के रूप में मानना चाहिए।
Q2: वाटरटाइट प्रकार के लिए मुख्य स्वीकृति आवश्यकता क्या है?
A2: स्टफिंग-बॉक्स सीलिंग व्यवस्था को रिसाव के बिना कम से कम 0.4 MPa स्थिर जल दबाव का सामना करना चाहिए। सहमत निरीक्षण योजना को गवाही और दस्तावेज़ीकरण आवश्यकताओं को परिभाषित करना चाहिए।
Q3: निर्माण से पहले कौन सी जानकारी आवश्यक है?
A3: चेन आकार, इंस्टॉलेशन ड्राइंग, चेन-एंड कनेक्शन, सीमा आयाम, शाफ्ट दिशा, ऑपरेटिंग क्लीयरेंस, सामग्री-दस्तावेज़ आवश्यकता, कोटिंग, वाटरटाइटनेस निरीक्षण का दायरा, मात्रा और डिलीवरी आवश्यकता, परीक्षण दबाव और गवाही का दायरा, सामग्री / कोटिंग आवश्यकताएं, मात्रा, गंतव्य, और डिलीवरी अनुसूची की पुष्टि करें।
